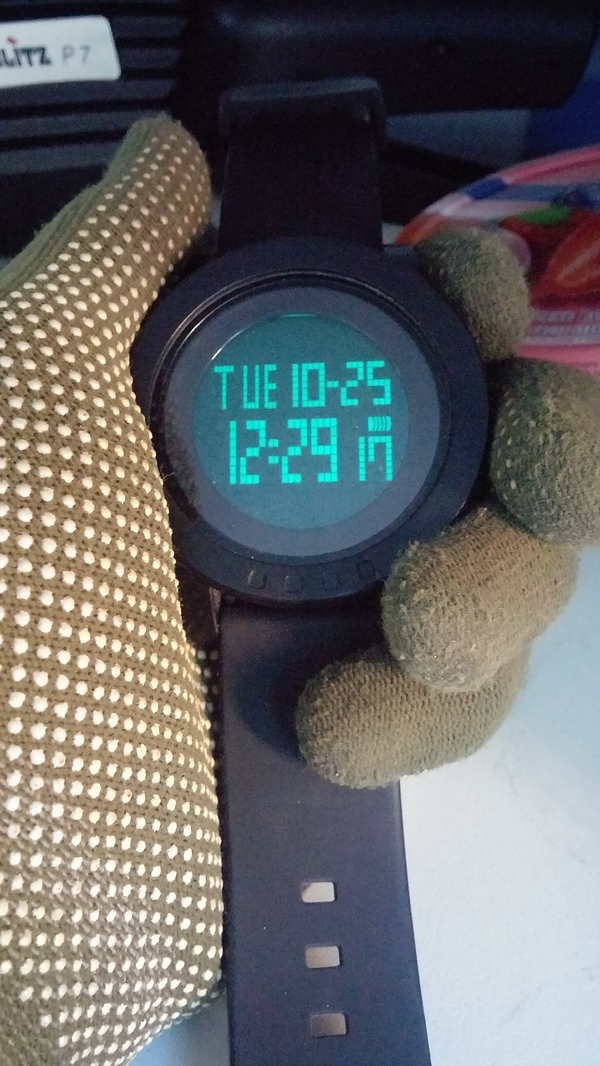

Ребята, модные китайские котлы. Но они ещё моднее когда включаешь подсветку. Она горит одну секунду и я не успеваю получить эстетического удовольствия. Как сделать так чтобы подсветка не выключалась вовсе? Если нажать и удерживать всё равно тухнет. Заранее спасибо, для минусов как полагается.
Доброго времени суток, дорогие пикабушники!
Принес мне в ремонтики, дорогой наш пикабушник @jia6opsht. Просил поглядеть, что можно сделать с подсветкой у читалки.
Принес и рассказал, что грохнул дисплойчик у читалки, носил в СЦ, там ему поставили экран другой, который подходит по параметрам, но подсветку поставили "левую, не оригинальную. Дисплей от какого-то амазон киндла поставили.

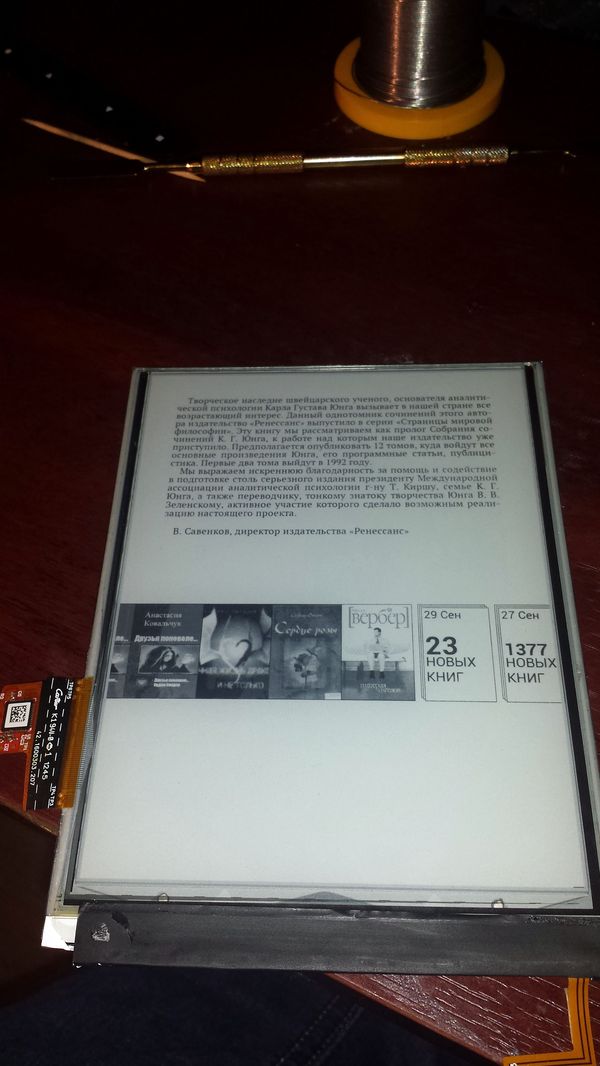

Вот такая читалка и вот так "сейчас" светит подсветка.
Вот модель читалки.
Вот читательные потрⱯшка.

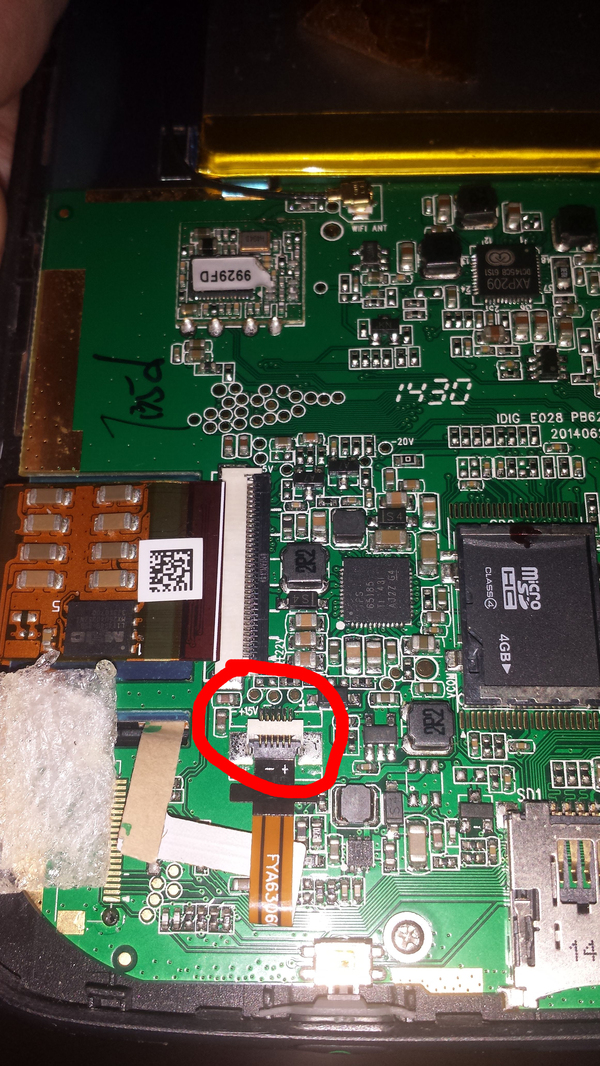

Вот здесь устанавливается подсветка.
Вот читательные потрⱯшка с обратной стороны.

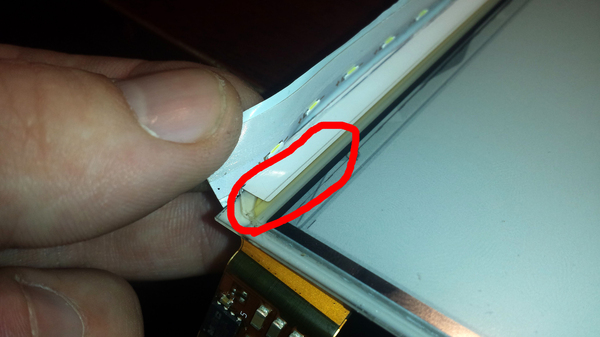

Вот так крепится подсветка к экрану. Обратите внимание, на желтоватый оттенок стекла, он потом маленькую подлянку сделает, но об этом потом.

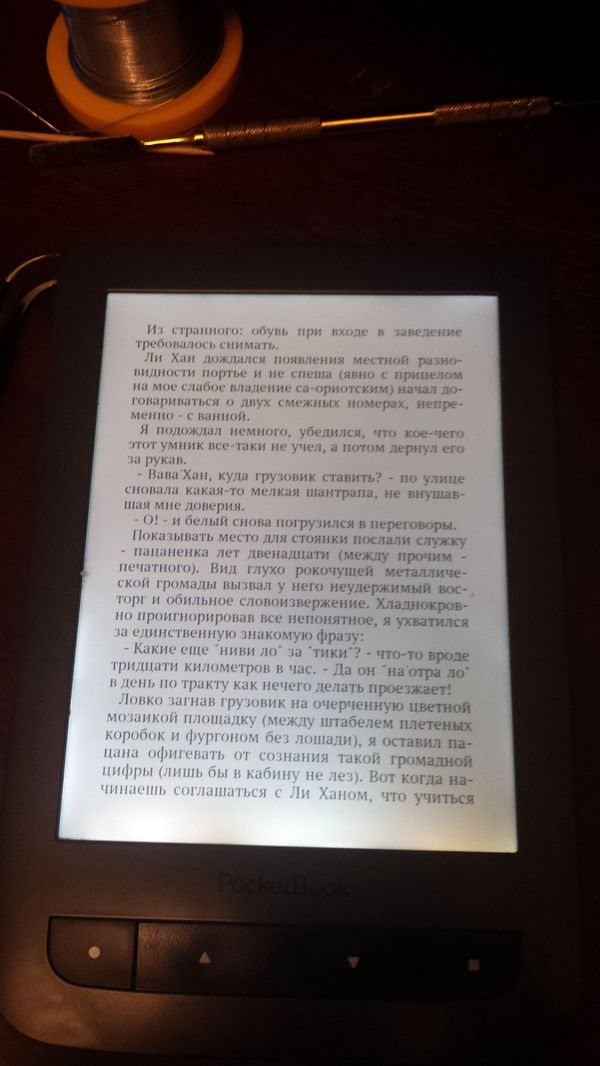

Наклеим нормально. Теперь нормально и равномерно светится.
Собираем и видим это коричневое пятно. РаспотрⱯшим вновь читалку и смотрим, что за куйня такая... Лицевая панель придавливает подсветку, вот один из светодиодов попадает в эпоксидку, тем самым подсвечивает ее
Фотку экрана с обратной стороны не сфоткал, но можете на слово поверить, не мой косяк... Дело в том, что...
Т.к. дисплей не родной, то конструкция этого отличается. Почти вся нижняя часть, там где соединяется шлейф со стеклом находится коричневая эпоксидка. Эпоксидка прижимает шлейф к стеклу... Вот она и дает коричневый оттенок у подсветки.
Хозяин сказал, что норм и так, главное читать намного комфорте стало.
________________________________________
Навалили меня всяким хламом, пока прием в ремонтики приостановлю (телефоны и планшеты), Ноуты буду брать. Вас реально дох... много, а я один. Народ уже некоторый долго ждет. Как доделаю, опять начну принимать заявки...
Почту напишу ТОЛЬКО (с ноутами можно и в ремонтики принести) для вопросов и консультаций... gepka2007@yandex.ru
Ноуты, планшеты и телефоны Леново не беру. Потому что, пока одно чинишь, другое ломается. Пока другое чинишь, еще что-нибудь сломается. Ну их лесом...
Ксиоми и мейзу тоже идут лесом, на них хрен найдешь нужные модули...
Ноутбуки беру только из питера, ну или вы сами, через кого-то передадите. Много возни с ними на почте... Курьерские службы тоже не прокатят, ибо они приносят тогда, когда им удобно, а не мне...
Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю. Это у меня хобби такое, ремонтить разные электронные штуки...
Здравствуйте уважаемые ремонтёры. Я два года назад залил вином десятый нексус и в то время куда бы я ни пришёл слышал только одно - нет экрана на замену. То есть мне провели диагностику, но чинить было нечем, сказали что экран безвозвратно утерян. Время от времени я прохожусь по некоторым ремонтным точкам и всё так же остаюсь без экрана. Так вот собственно вопрос - я зря купил его и вез сюда? Или таки можно найти не за цену нового экран в Москве? А то джва года лежит, а ведь отличная машинка=(
ЗЫ Экрын нужен с тачскрином, а не только стекляшка, то есть целый набор.
Поскольку я тут один, видимо, ремонтирую Ленову, решил поделиться с подписчиками подробностями ремонта этого замечательного аппарата.
В общем, принесли А328, утопленник. Естественно, с вставленной батареей. Разбираю.
Сразу вижу гнилой разъем LCD. Смотрим под микроскопом.
Вижу отгнившую ногу. Смотрим шлейф.
Еще лучше. Сгнила часть контактов.
В общем, из-за того, что батарея не была вытащена, на контакты разъема подавалось напряжение подсветки (хотя клиент уверял, что сразу после залития тел не включал ни разу), а это почти 30 вольт, тончайшие дороги шлейфа сгнили почти мгновенно. Зачищаю. Пропаиваю.
Да, еще меняю разъем LCD, забыл фото сделать. Включаю - нет подсветки. Смотрю драйвер подсветки.
Вижу разорванный диод шоттки, меняю. Подсветка появилась, но бледная. В итоге меняю еще и дроссель. Ну и заодно меняю резистор датчика тока с 10 ом на 5.1 ом. Чтоб экранчик поярче светил.
Все, тел готов.
Ну и совет - если вы залили тело - вынимайте акк сразу, если этого не сделать, шансы на восстановление с каждым часом падают в геометрической прогрессии.
P.S. в Екатеринбурге никто яблочными не занимается?
Привет, ремонтёры!
Покупает, значит, человек айфон\айпад, ходит, пользуется, а потом вдруг начинает девайс разряжаться с невероятной скоростью или включаться\выключаться сам по себе или не реагировать на зарядку или вовсе прикидывается мёртвым. И зачастую (но не всегда!) виноват в этом оказывается вышедший из строя -tristar (тристар), маленькая блестящая 36пиновая микрушка, контроллер USB. Сегодня в меню два таких аппарата.
Iphone 5s - со слов клиента высаживает полностью заряженный АКБ за несколько часов, заряжается через, пишет что кабель или аксессуар не сертифицирован. И IPhone 5 не подающий признаков жизни. Начну с 5s.
Включаю, иду наливаю себе кофе, болтаю с коллегами, затем смотрю как у него дела.
Ну вот, ушли 5%. АКБ проверяю- жива, а вот плата кушает явно больше чем требуется в режиме ожидания. Время починять! Разбираю, извлекаю плату из корпуса, нужно снять феном защитный экран.
А вот и тристар.
Достаю новую микрушку, они приходят с уже накатанными шарами на контактной плащадке, но я перекатываю, потому как неизвестно что за сплав был использован, а хочется чтобы село наверняка. Для этого беру трафарет, шарики из сплава олова в баночке, зачищаю микросхему, фиксирую термоскотчем на трафарете.
Распределяю шарики. Использую шарики диаметром 0.2 мм, а не пасту BGA потому как шаг довольно мелкий как и сама микрушка.
Жарю феном, прижимая сверху стекло чтобы шарики не разбегались от потоков воздуха и в целом, вышли ровнее, затем извлекаю из трафарета, зажав пинцетом, капаю немного флюса и еще раз прохожусь феном.
Вот что получилось.
А теперь снимаю с платы неисправный элемент и сажаю новый.
Собрала девайс, включила, проверила реакцию на зарядку и всё прочее, жить будет.
На Iphone 5 суть та же, за исключением способа демонтажа тристара с платы. Вот он, под цифрой 2 на монете (10коп), в пятёрках он залит компаундом (заводской клей для защиты), а то что под монетой - проц, угреть который при снятии микросхемы крайне нежелательно, но, увы, вполне возможно, а рисковать за зря я не люблю. Потому снимаю я его довольно варварским способом - просто аккуратно скалываю до основания скальпелем.
Вот так.
Потом долго и тщательно убираю компаунд, используя медную оплетку, флюс, паяльник и руки, пока не станет вот так.
Дальше принцип тот же, накатала - посадила, собрала, проверила. У пятёрки тоже всё хорошо сложилось.
Давно задумал заменить сдохший аккум на шуруповерте. Думаю, у многих есть подобная проблема. Купить новый шурик сразу на Li-ion аккумуляторах можно, но тут дело интереса. Шуруповерт такой примерно:
Напряжение питания 14,4 вольта, а это либо 12 никель-кадмиевых банок по 1,2 вольта, вот таких:
Либо 4 банки 18650 по 3,7 вольта - 14,8 в номинале, или 16,2 вольта при полной зарядке. Перебор, конечно, но шуруповерт прожил много лет, поэтому не очень-то и жалко, если погорит, главное опыт.
Сначала думал спаять 4 банки, запихнуть и все ок, потом понял, что так дело не пойдет, и при отсутствии балансировки аккум быстро умрет. Для тех, кто в танке, поясню: На аккумуляторах изначально идет различный заряд, в сборке разница зарядов будет губить более живые аккумы, быстро убивая всю сборку, поэтому, если используется более одного аккума, их нужно балансировать, т.е. заливать одинаковый заряд во все банки сборки. В интернетах полно видосов и руководств, где люди делали подобные сборки, выводя балансировочный разъем наружу, мне это очень не понравилось, и решено было собирать аккум с балансировочной платой сразу, которая заодно будет являться защитой от переразряда.
Дальше все просто, идем на алиэкспресс, берем плату защиты и балансировки. Я заказал вот такую, схема подключения проста и понятна:
Выбирал по принципу дешевизны и отзывов. И чтобы по габаритам не вылезала за сдвоенную банку.
И аккумуляторы, одни из самых адекватных по соотношению цена/качество, зелененькие панасоники на 3400 mAh:
Эти аккумы уже имеют защиту от переразряда, но в платке нам главное балансировка при заряде, а не защита.
Долго задавался вопросом, где бы найти точечную сварку, так как паять аккумуляторы не рекомендуется из-за их нелюбви к перегреву, но не найдя ничего подходящего и немного погуглив понял, что паять можно, но очень быстро и с последующим охлаждением. У этих аккумов со стороны минуса плата защиты, которая послужит дополнительным теплоотводом, а плюс выполнен хитро с не очень хорошей теплопроводностью. Паяльник советсткий, 60 ватт, спер у тестя. Паяльный флюс обязателен для ускорения процесса пайки. Обезжиривание паяемых поверхностей желательно. Провода силовые от проводки 220, на 1,5 или 2 квадрата точно не помню. Провода балансировочные можно потоньше, на них нагрузка небольшая.
Между банками и платой балансировки толстый слой картона для теплоизоляции, так как плата может нагреваться.
Итог:
Сборка получилась габаритами чуть больше высоты стоковых аккумов и, при затяжке винтов корпуса аккумулятора, прочно зафиксировалась внутри.
Собираем, запускаем и... провал- шуруповерт можно остановить рукой, зажав патрон. Аккум уходит в защиту. Сначала подумал, что от перегрузки, схемка то копеечная, но все было проще - аккумы почти пустые оказались. Я использовал зарядку клон imax b6 - проверенная, многофункциональная хрень, очень полезная, если есть что-то радиоуправляемое (жена самолет подарила, пришлось покупать). Зарядка на 2А, два часа и все готово. Оказалось защита срабатывала от переразряда. Теперь патрон удержать рукой невозможно. Я доволен! В работе сборка почти не нагревается.
Плюсы операции:
-Прокачка прямых рук;
-Оживление мертвого шуруповерта;
-Увеличение крутящего момента относительно стока;
-Увеличение емкости - измеренная итоговая получилась 2800 mAh до ухода в защиту (спишем на дублирование схем защиты) против 1200 mAh стока, а значит и времени работы с аккума.
-Ускорение процесса зарядки 2 часа, а не пол дня;
-Нет необходимости высаживать в ноль аккум, чтобы избежать эффекта памяти.
Минусы:
-необходимость зарядника для 4s литий ионных аккумуляторов;
-дороговизна процесса: на плату и банки ушло 1300 рублей (заказывал летом, но только сейчас руки дошли, так что теперь может быть и дороже), а это половина стоимости нового шурика на Li-ion аккумуляторах;
-длительность ожидания с алиэкспресса;
-двигатель и проводка шурика не рассчитаны на такие напряжения и токоотдачу, могут погибнуть со временем, но агрегату больше 5 лет, он свое и так отслужил.
