Доброго дня, господа и дамы.

Сперва речь пойдет о ноуте, у которого нет изображения:)

Итак, симптомы.

Включается, есть обращение к харду, к приводу. Изображения нет ни на его матрицу, ни на внешний монитор.

Раз железяка запускается, а изо нет никуда, то лезть надо унутырь.

Скинул крышку, а там - давно такого не видел - проц 775-й (в ноуте!!!) и МХМ видюшка.

Вот подобная -

По наитию, ковырял я её с ноутбука, и, в целях ДИАГНОСТИКИ, прогрел феном.

Секунд так 30, градусах на 300.

Обождал когда постынет, обрал нубук воедино, и вот результат -

Запело. Но это не говорит об окончании ремонта - видюху надо поменять. Потому как она может уже и второй раз не запуститься.

Это было о диагностике.

А теперь о яблочка) натащили их горку, вот об одном из них.

Севший в ноль, на шнурок реакции нет.

Что делать? Разъем не позволяет зарядить её лягушкой.

Но есть старый простой метод)

Берем обычную зарядку от чего-нибудь, в моем случае - по-моему от самсунга.

Отрезаем штекер, и цепляем к крайним контактам батарейки яблочка, как на фото -

В холостую зарядка показывает около 5В.

В начале процесса зарядки - напряжение просело до 2,8-3В.

Когда будет 3,7В - все, можно разбирать колхоз, и ставить аккум назад в наш огрызочек и запускать его -

Вся суть в том, что если аккум уселся вноль - то контроллер питания в аппарате его не видит, и нам просто нужно "стартануть" батарейку, до тех самых 3,7 вольт.

Вот собственно и все:)

На столе лежит еще куча всякого, в частности - 4S - поменять динамик, самсунг S3 - что-то с софт-кнопками, 4-ка - не стартует, ну и так, по мелочи)

По мере времени - буду писать и дальше, если почтенной публике сие интересно.

А пока что все:)

Вот вам сома моего, под конец -

P.S. по традиции - в СЦ не работаю, делаю все по мере появления времени:) И да, это хобби такое)

Доброго времени суток, дорогие пикабушники!

Принес мне в ремонтики, дорогой наш пикабушник @Mokis из Питера, ноутбук.

Принес товарищ из этого поста. Говорит, что подсветки у экрана нету.

Рассказывал, что полгода уже валяется он...

И еще он мне рассказал, что сдавал на диагностику и в СЦ сказали, что поменяли видеочип, но не помогло... Хехе... Но правда денег не взяли никаких. Правда ремонт оценили в 8 тыщ.

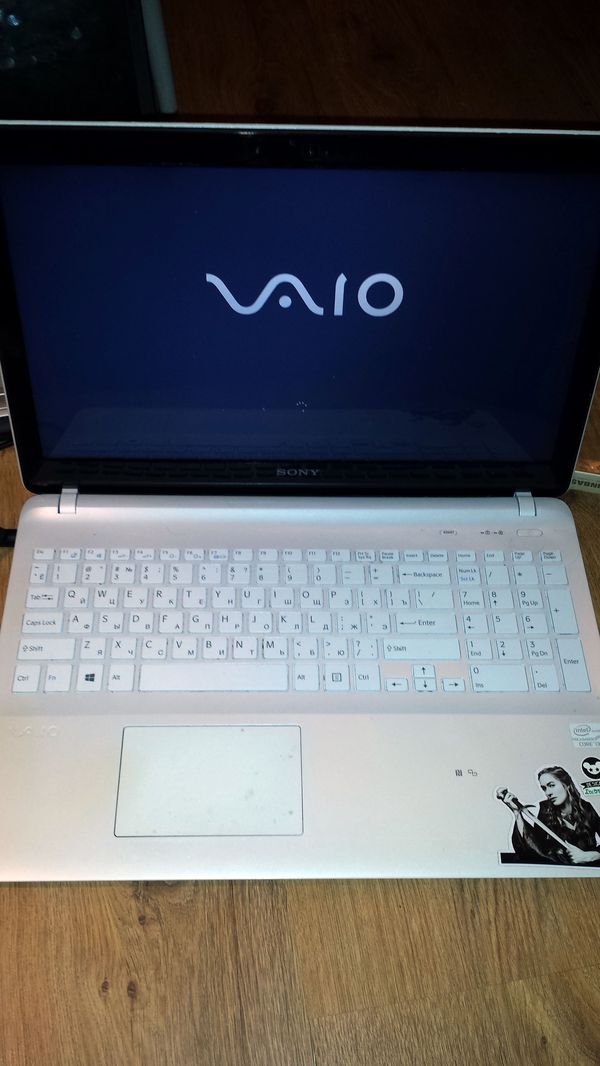

Вот такой живописный ноутбук.

Вот его модель.

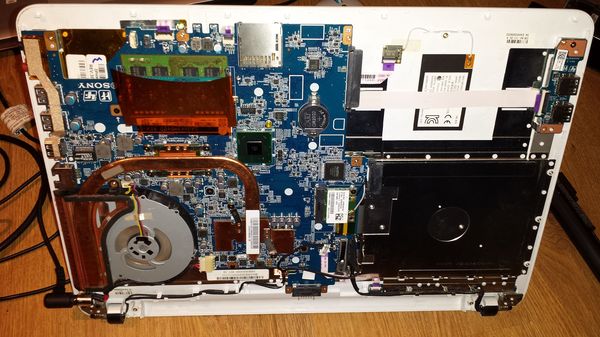

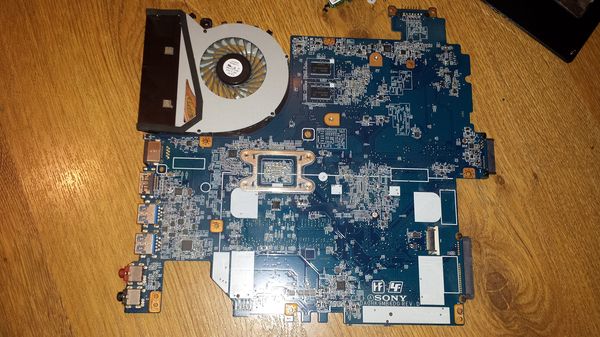

ВыпотрⱯшим потрⱯшка из ноутбука.

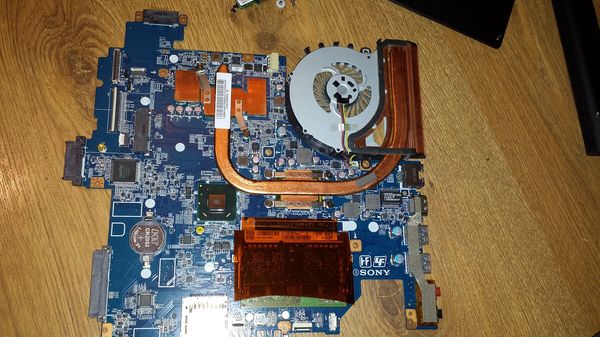

ПотрⱯшка с обратной стороны.

По маркировке материнки найдем схему на нее.

Берем мультиметр и начинаем измерять напряжения на потрⱯшках в нужных нам местах.

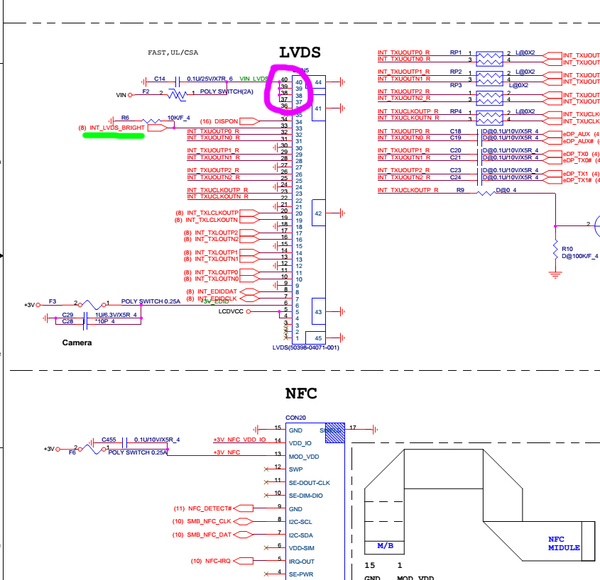

Посмотрим, доходит ли команда на включение подсветки. Зелененьким выделил. Померял напряжение команды. Оно равняется 3,3 В.

Значит команда приходит, смотрим напряжение именно подсветки. Розовеньким выделил.

Вот тут показывало куй.

Так... По меряем конденсатор С14 на наличие КЗ. Он впорядке, а вот предохранитель не звонится. Сопротивление цепи перед предохранителем, какие то КОм... Значит вышибло предохранитель банально...

Произошло это из-за того, что коротнул хозяин разъемом шлейфа матрицы питание подсветки и землю... Поэтому, стоит каждый раз отключать питание ноута, когда в ноут залезаешь, если конечно, на "живую" смотреть не нужно...

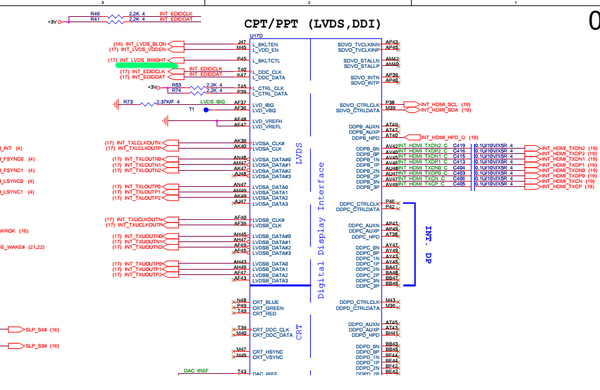

Команда ВКЛ. подсветку идет с видяшки. В случае чего, выгорела бы видяха...

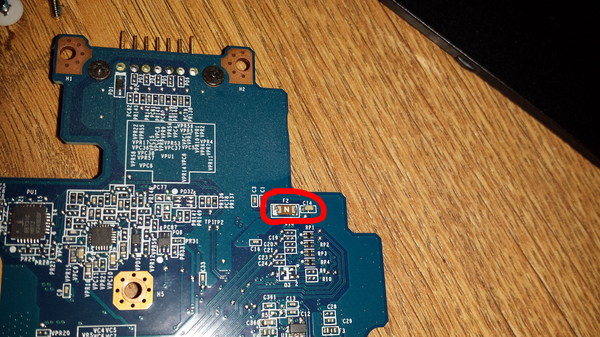

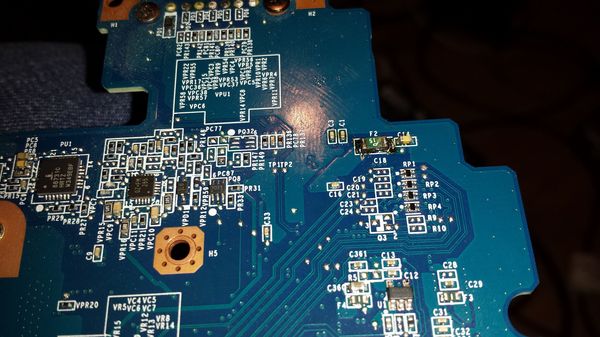

Вот здесь располагается предохранитель.

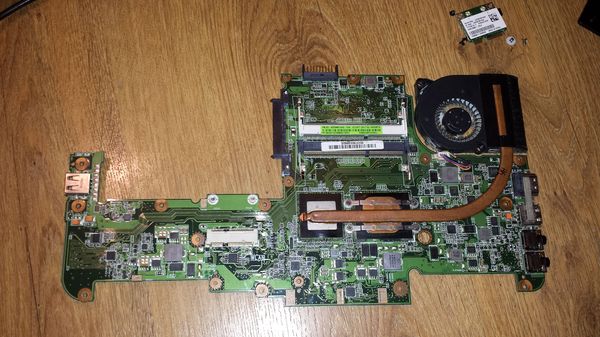

Берем донорские потрⱯшка.

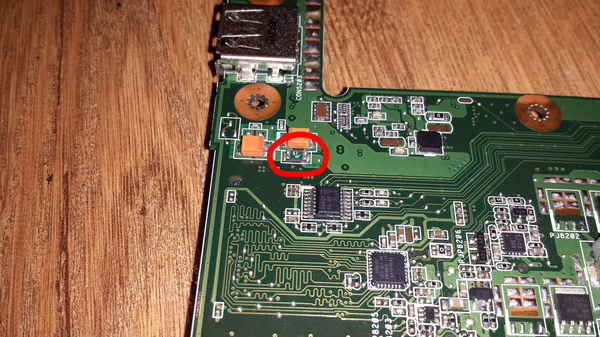

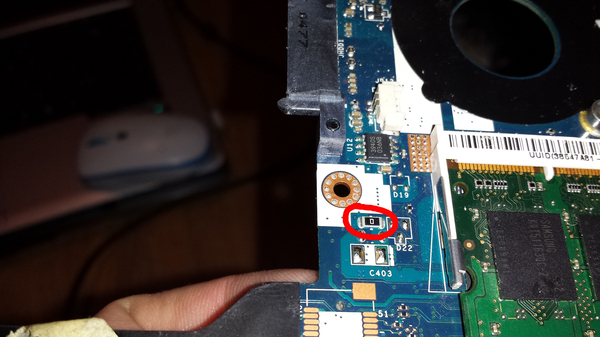

На донорских потрⱯшках ищем нужный нам предохранитель.

Если не найдется предохранитель, то можно поставить нулевой резистор.

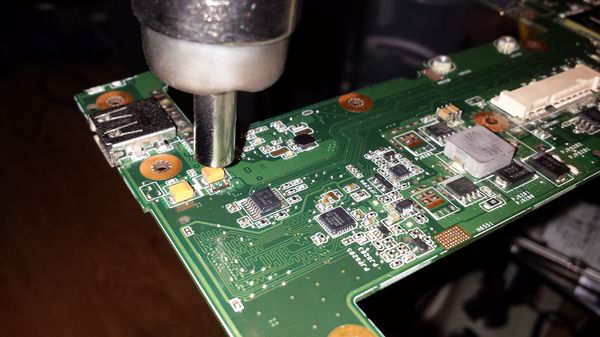

С помощью фена, выпаиваем нормальный предохранитель с донорских потрⱯшков.

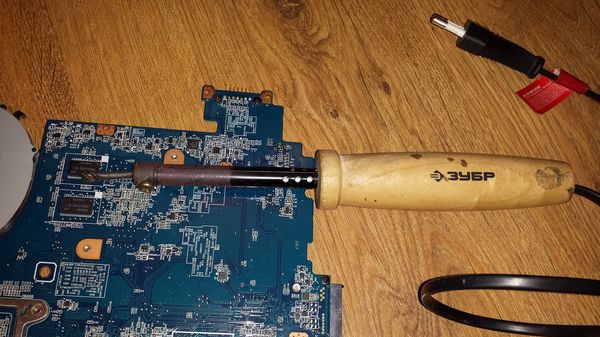

Достаем РЕМкомплект.

Снимаем старый предохранитель.

И припаиваем новый.

Собираем потрⱯшка "на соплях" и проверяем.

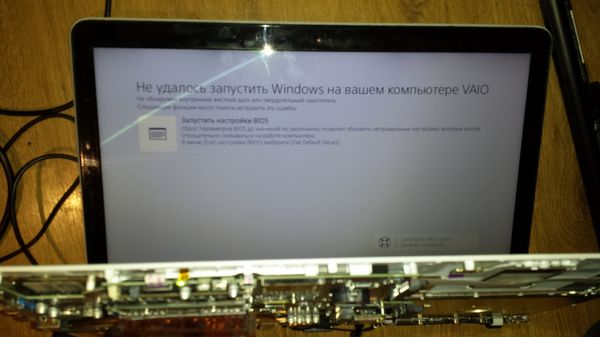

Зашуршал.

Собираем окончательно.

Вывод: Всегда полностью обесточивайте технику когда в нее залезаете, если поремонтить сами хотите!!!! Иначе горя хлебнете...

Ну а с другой стороны, я эти постики как раз таки клепаю для Вас, чтоб были предупреждены, что стоит делать, если вдруг лоханулись при самостоятельном ремонте и знали как это исправить не нося в СЦ.

Все работает, все шуршит и мультики теперь можно поглядеть без фонарика, с комфортом!!!

________________________________________

Навалил меня всяким хламом, пока прием в ремонтики приостановлю (телефоны и планшеты), Ноуты буду брать. Вас реально дох... много, а я один. Народ уже некоторый долго ждет. Как доделаю, опять начну принимать заявки...

Почту напишу ТОЛЬКО (с ноутами можно и в ремонтики принести) для вопросов и консультаций... gepka2007@yandex.ru

Ноуты, планшеты и телефоны Леново не беру. Потому что, пока одно чинишь, другое ломается. Пока другое чинишь, еще что-нибудь сломается. Ну их лесом...

Ксиоми и мейзу тоже идут лесом, на них хрен найдешь нужные модули...

Ноутбуки беру только из питера, ну или вы сами, через кого-то передадите. Много возни с ними на почте... Курьерские службы тоже не прокатят, ибо они приносят тогда, когда им удобно, а не мне...

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю. Это у меня хобби такое, ремонтить разные электронные штуки...
