Привет сообществу ремонтеров и появившимся подписчикам.Сегодня я расскажу вам как можно диагностировать отвал кристалла видеочипа и как его заменить.

На повестке дня вот такой красавец Lenovo IdeaPad Z710

Хозяин жалуется на то ,что не работает дискретная видеокарта.Случай достаточно типовой.Вместо нормально работающего устройства в диспетчере задач стоит модель видеокарты с восклицательным знаком и ошибкой 43.Типа такого:

При это любые драйвера устанавливаются ,но ничего не меняется.90% таких случаев это отвал кристалла  от подложки чипа.Диагностируется это достаточно легко.Снимаем систему охлаждения и видим сам чип

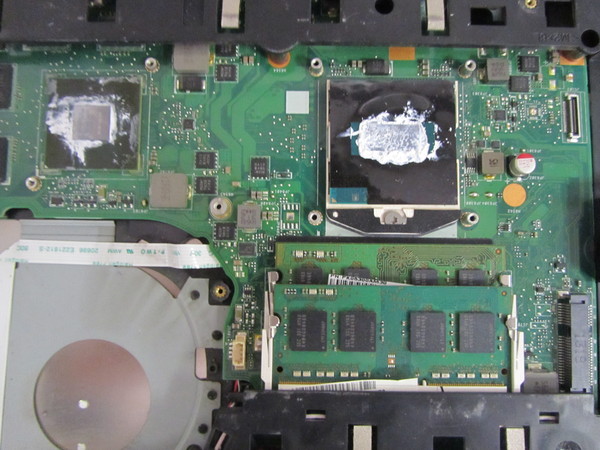

Вот он слева измазанный кпт-8.Для диагностики нам надо его чуть чуть прогреть.Включаем оборудование ставим 300 градусов и греем сам кристалл секунд 30

Если после этого знак восклицательный пропал значит виновник найден.Будем менять.

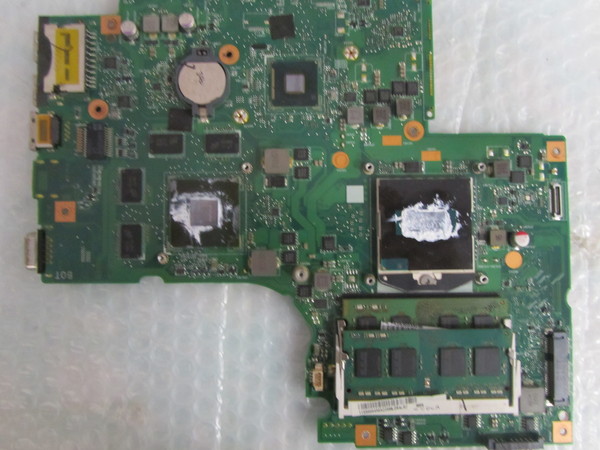

разбираем аппарат и достаем материнскую плату.Вот фото с двухсторон:

Далее снимаем все навесное в виде проца, оперативки ,батарейки биоса(взрывается очень смачно)и всех наклеек.

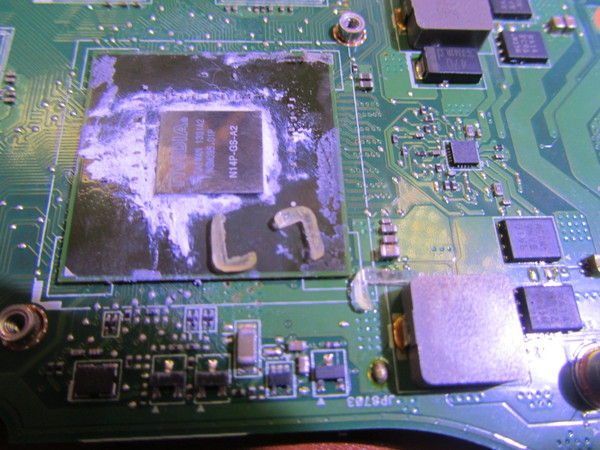

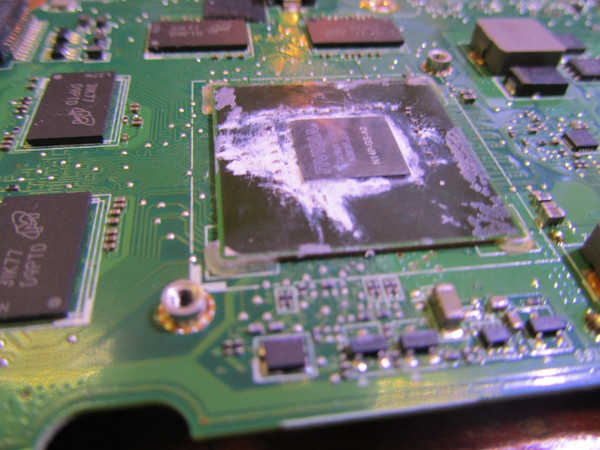

После нам нужно подготовить чип для демонтажа.Если чип не менялся он по контуру прихвачен заводским компаундом который помешает при демонтаже.Выглядит он вот так :

Снимается легким нагревом и зубочисткой до вот такого состояния.

После нужно нанести флюс для более легкого демонтажа.Я наношу при помощи шприца с насадкой .

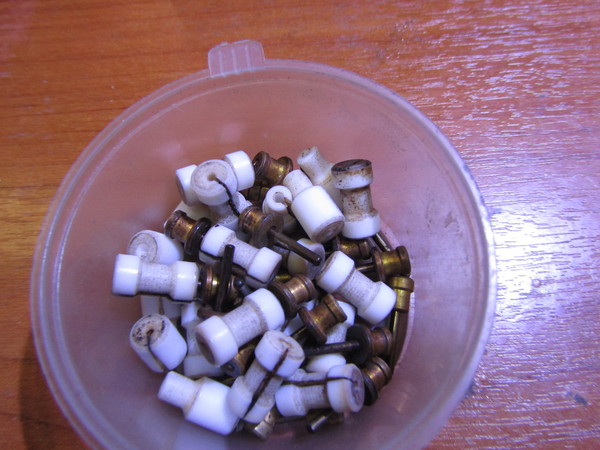

Далее устанавливаем на плату подставки которые не позволят ей лежать прямо на нижнем подогреве.Выглядят они вот так.

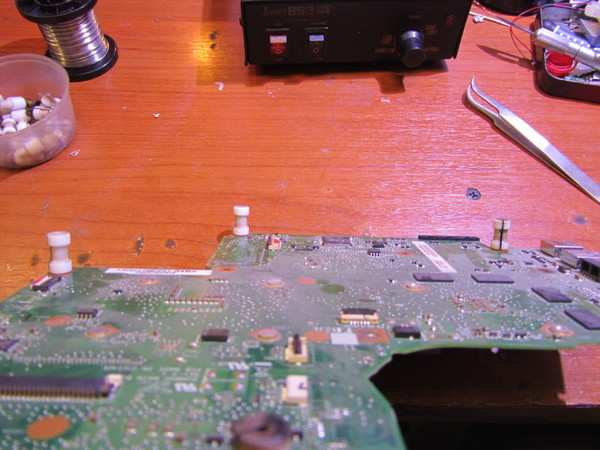

В установленном виде так

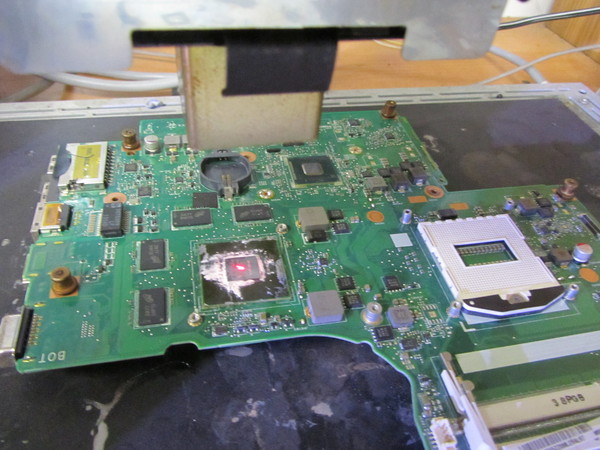

Ложим плату на стол и целимся специальным лазером прямо в центр чипа .

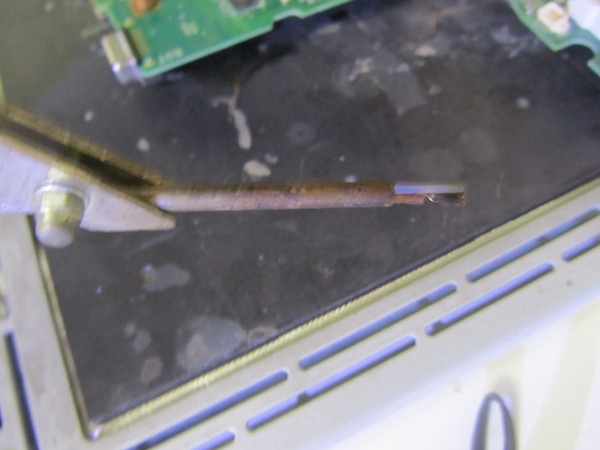

Потом рядом с чипом ставиться термодатчик.Выглядит вот так.

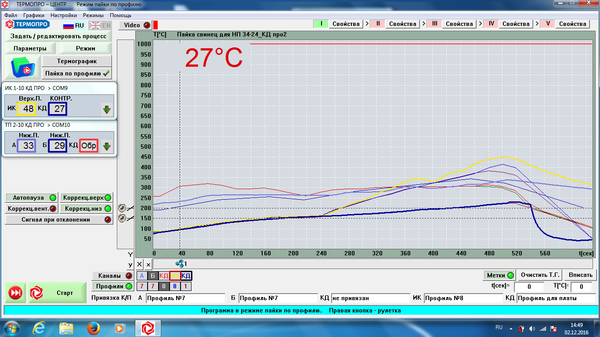

На этом подготовка закончена.Запускаем программу с заранее настроенными графиками температуры нагрева верхнего и нижнего подогрева

При нагреве до нужной температуры(230 градусов)она сообщит нам, что чип пора снимать.Делаем это с помощью вакуумного пинцета.Работает по принципу присоски.

Даем плате остыть и готовим ее для установки нового чипа.Нам нужно убрать все оставшиеся шарики припоя из под чипа.

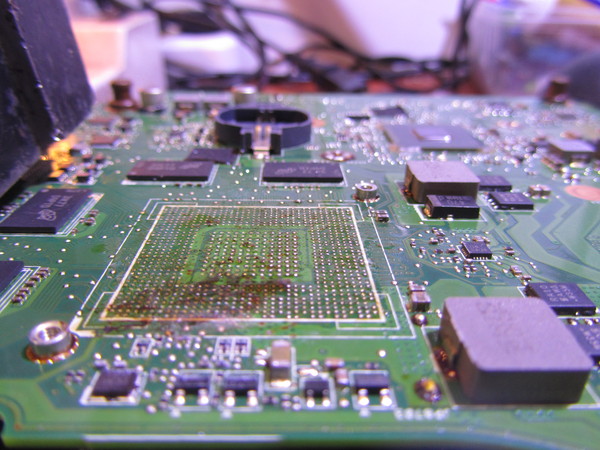

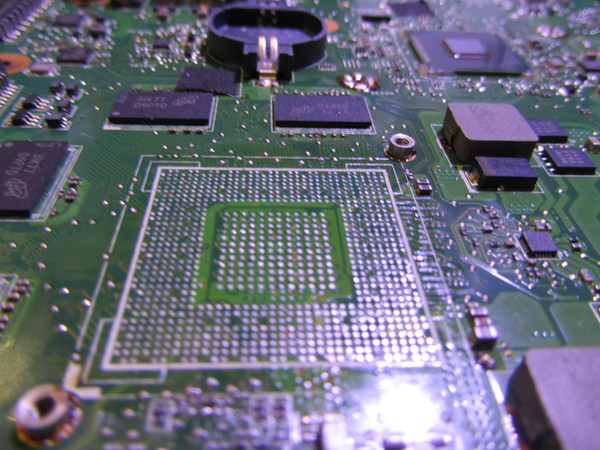

После чистки оплеткой и промытия выглядит все вот так

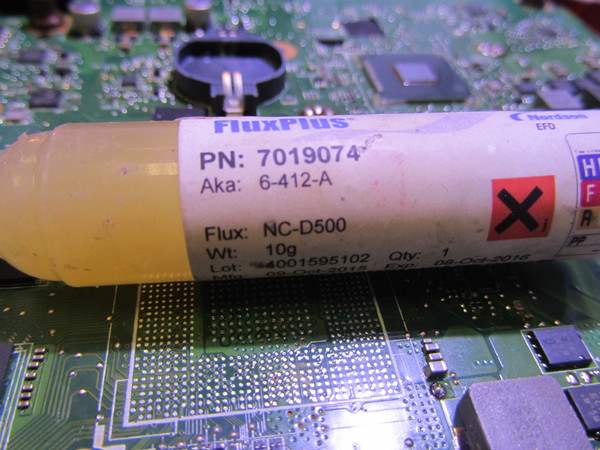

После наносим кисточкой флюс и центруем новый чип по белым контурам.Я пользуюсь вот таким флюсом

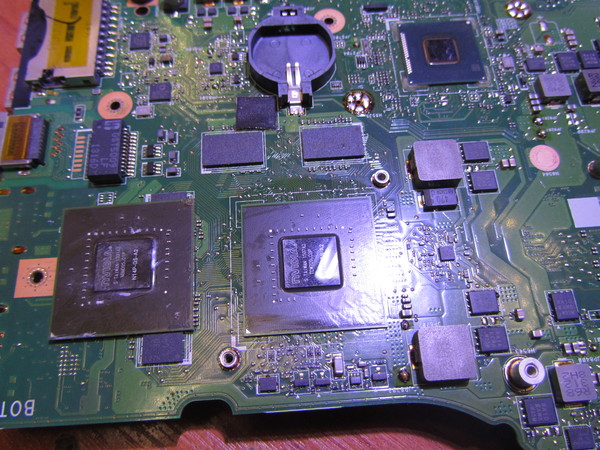

А потом обратно плату на стол и греть.Кто то из пользователей говорил что 230 градусов очень много и текстолит темнеет .Вот вам фото чипов старого и нового .Выглядят как с завода.

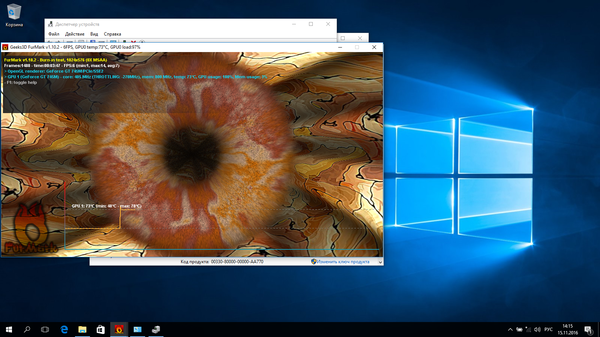

После наносим термопасту все собираем и ставим на тест вот в такой вот программе, если за час ее работы все нормально можно отдавать ноутбук хозяину.

Цена работы 8,5 тысяч за все . сам чип стоит 4,5.

Доброго времени суток, дорогие пикабушники!

Принес мне в ремонтики, дорогой наш пикабушник @EasyRider78, из Питера с просьбой переклеить модуль на "кубике".

Смысл этого поста, будет раскрыть далее...

Вот так побилось стеклышко. Сенсор работает, но часто выпендривается.

Вот такая модель этого аппарата.

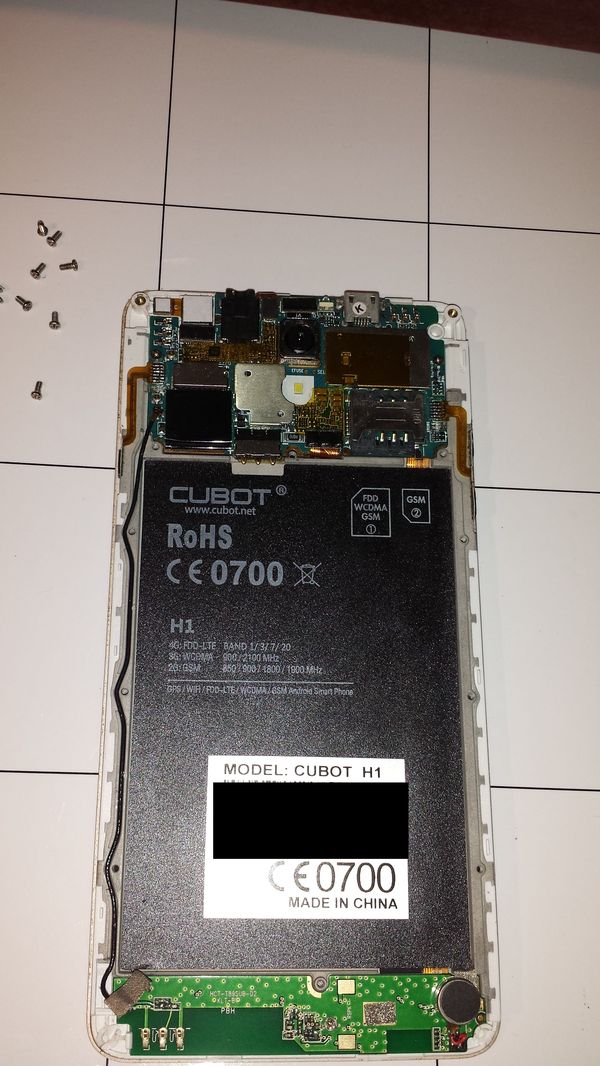

Вот его потрⱯшка.

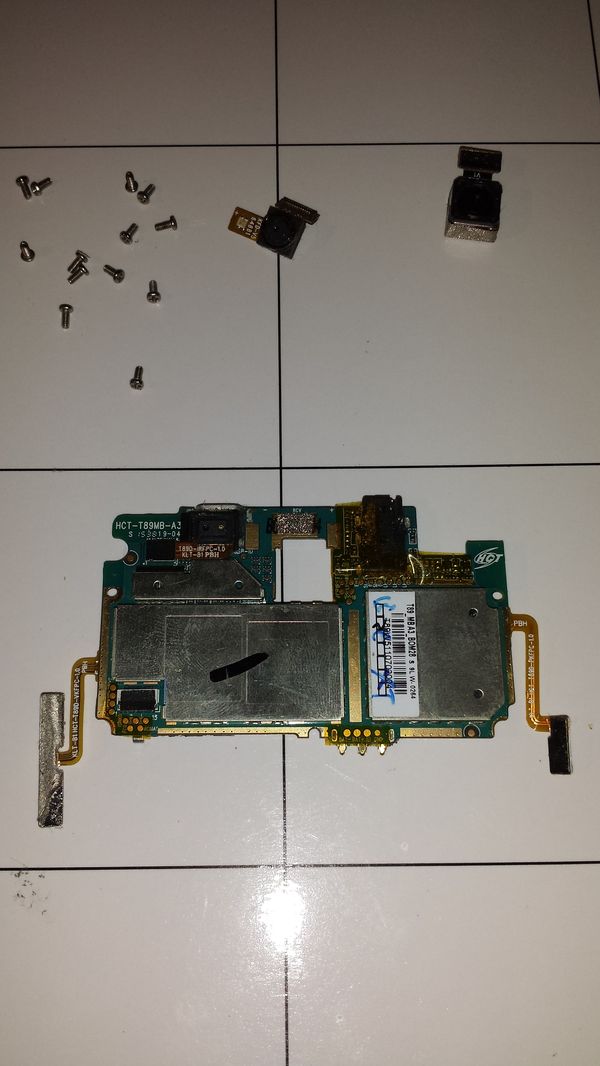

Вот его потрⱯшка с другой стороны.

По словам хозяина, этот экран нигде не продается.

Решил хозяин написать напрямую в "кубик" с просьбой продать только экран.

Там ответили, что ОК и 15 баксов запросили.

За 15 баксов, оригинальный дисплей!!! Я считаю, что это заябись отлично.

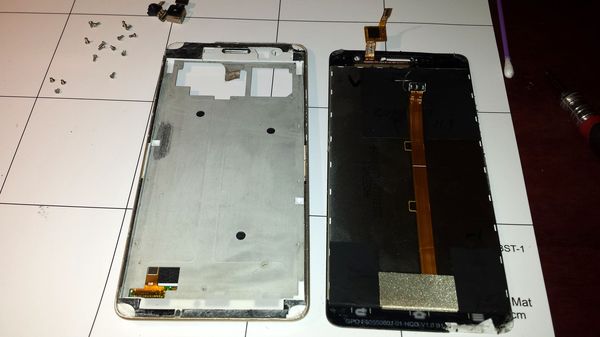

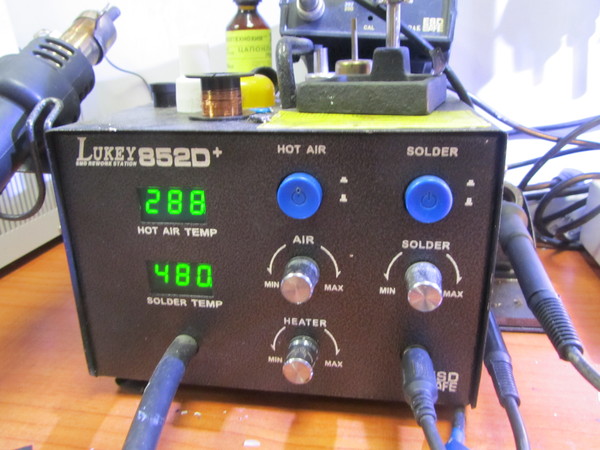

Выставляем паяльный фен на 180 градусов и средний воздух. Прогреваем по периметру стекло и снимаем модуль.

Вычищаем от старого склея/скотча.

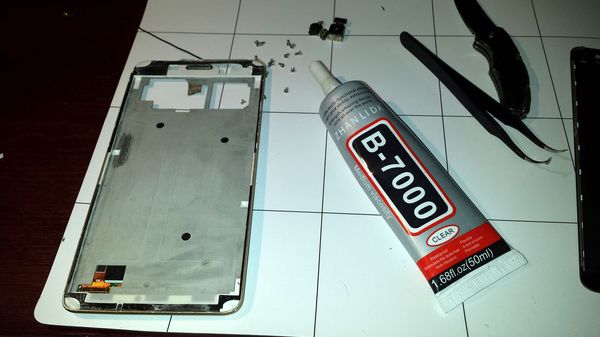

Наносим этот клей. Придавливаем чем-нибудь тяжелым на сутки

Проверяем и ногтем снимаем вылезший клей.

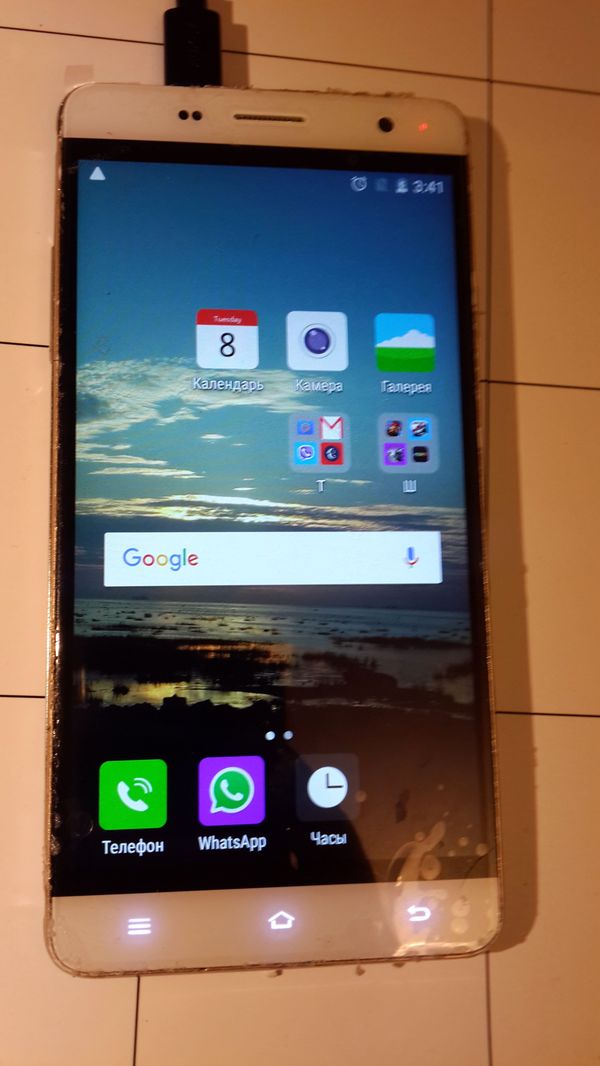

Все работет, все шуршит и теперь Вы знаете, что делать, и где купить экран, который не продают.
