В один прекрасный ужасный вечер решил лечь спать, при этом выключив ноутбук и другие электроприборы, дабы не шумели, но всё же услышал какой-то шум, как будто тихо шуршит вентилятор ноутбука. Думаю, я же его выключил, он что завис(?). Проверил, ноутбук не работает, прислушался, и оказалось, что шуршание раздавалось от одной из колонок (левой) АС SVEN, которую я подключаю к ноутбуку. Послушал вторую (правую) - тишина. Странно, один шуршит, а второй нет. Обычно колонки я не выключаю, они не издают шумов, т.к. внутрь я вместо низкочастотного трансформатора поставил импульсный БП, потому что родной низкочастотный трансформатор сам по себе издавал тихий гул 50 Гц, что меня раздражало. Ну ладно, отключил колонки от сети и решил, что на следующий день посмотрю - что с одним из каналов.

На следующий день разобрал. Первым делом осмотрел конденсаторы, на предмет вздутия или подтёков электролита - чисто.

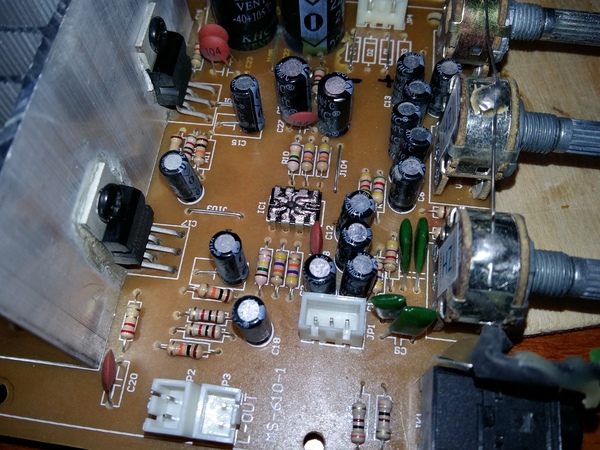

Надо добавить, что УМЗЧ в этих колонках собран на базе ИМС типа TDA2030 с двуполярным питанием, а также имеется регулировка тембра низких и высоких частот и ещё одна микросхема в корпусе DIP-8, как оказалось - предварительный усилитель, собранный на базе сдвоенного операционного усилителя и служащего для компенсации потерь на регуляторах тембра. Операционный усилитель применили от NoName производителя, с маркировкой 4558, ни букв ни лого производителя нет. Нашёл даташит на эту микросхему, откуда и понял, что это сдвоенный ОУ. Тогда сразу подумал, что раз это ОУ, и судя по цоколёвке - с аналогом проблем не будет.

После этого начал анализировать схему и искать - откуда идёт шум. Начал с микросхемы УМЗЧ, на её входе стоял электролитический конденсатор, идущиё от предварительного усилителя, я его выпаял - шум пропал, значит он не от самого УМЗЧ, а берётся раньше. Проверил конденсатор, оказался исправным.

Затем я нашёл в шуршащем канале ОУ вход, на который сигнал от узла тембра поступал также через электролитический конденсатор. Этот конденсатор также демонтировал и после этого шум не пропал, что сразу указывает на то, что шум берётся из предварительного усилителя, у которого нет никаких цепей компенсации, он работает чисто усилителем, а значит шум берётся в нём самом. Это, конечно немного странно, т.к. ранее этого шума не было, и микросхема если выходит из строя, то чаще всего она совсем не работает, а здесь вроде работает, но вносит шум в полезный сигнал.

На всякий случай проверил цепи питания микросхемы ОУ, электролиты были в порядке, резисторы тоже (питание подавалось от БП через резисторы). В итоге - менять ОУ 4558.

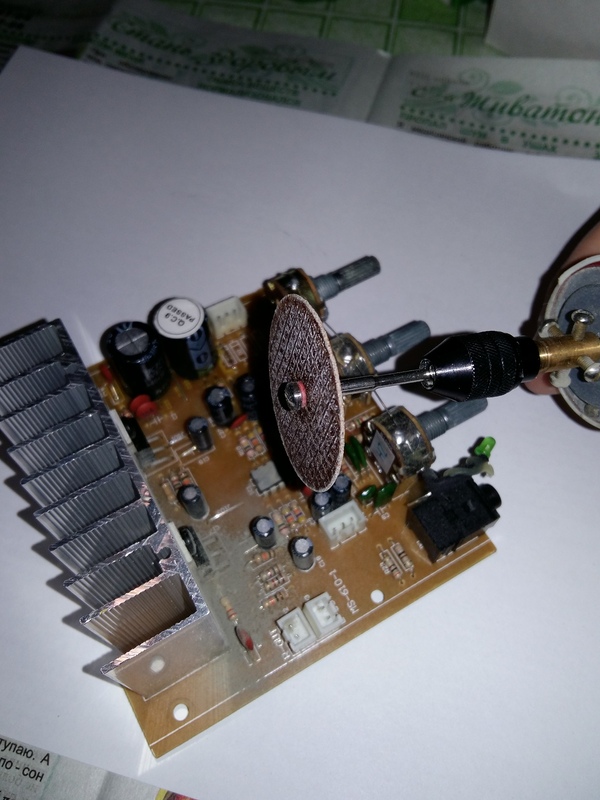

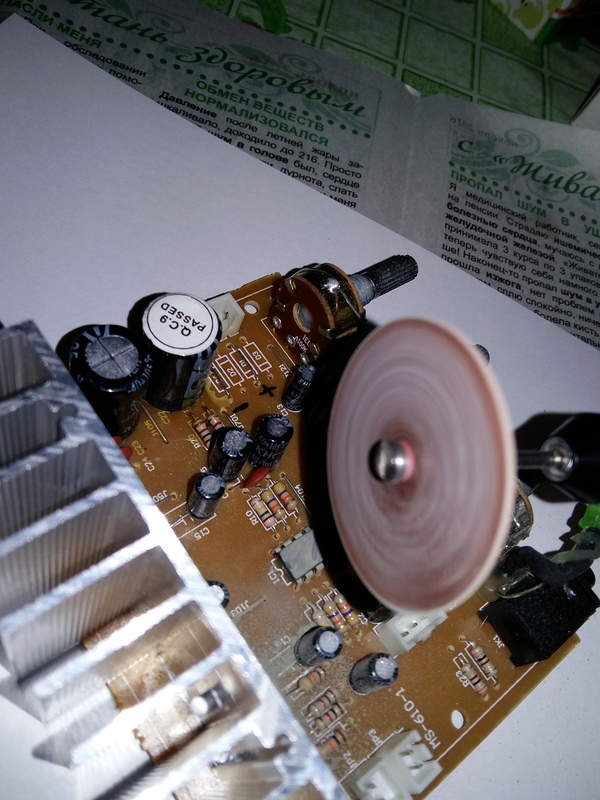

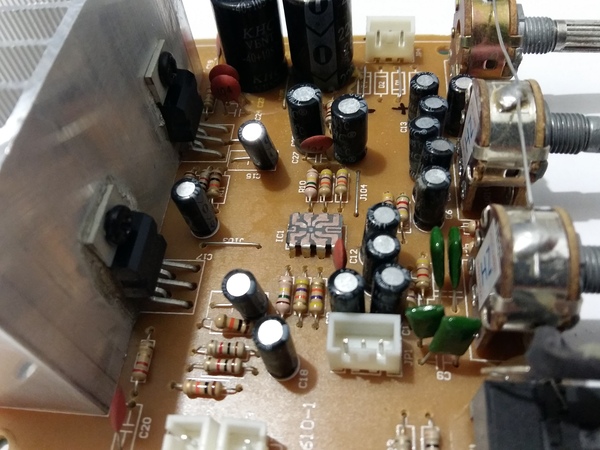

Из своего барахла я не нашёл ИМС - сдвоенного ОУ в корпусе DIP-8, и дело было в выходной день, на работу не попасть, где можно было бы что-то покопаться в барахле и нарыть, и магазины тоже закрыты. Но в моём барахле было несколько разных ИМС ОУ в корпусе SO-8 с такой же цоколёвкой как и в DIP-8, я выбрал AD706AR. Но надо было её установить по месту DIP, для чего пришлось бы изготовить платку-адаптер SO to DIP, но было лень рисовать и травить, а в домашней лаборатории таких не держал (надо будет заказать с Али, на всякий случай). На проволоках лепить SO-8 тоже не хотелось, потому как в колонке присутствуют вибрации и на весу микросхему держать не очень хорошо, или проволочки оторвутся, или выводы у микросхемы. Тогда решил попробовать снять верхний слой компаунда у стоявшего ОУ 4558 DIP, добраться до выводов и кристалла, чтобы посмотреть можно ли на эти выводы установить микросхему SO-8. "Крышу" снял с помощью отрезного диска и микродрели, в общем микро-болгаркой ) Ниже на снимках видно ОУ DIP-8, правда я уже немного начал снимать верхний слой, а потом решил запилить пост здесь на Pikabu в сообщество ремонтёров, вдруг кому пригодится.

Наконец-то добрался до контактов, сдуваем пыль и промываем спиртобензином, всё чисто:

Надо сказать, что данная разводка контактов не очень удобна для монтажа микросхемы SO-8, так что пришлось рассмотреть установку микросхемы AD706 с немного изменённой конфигурацией выводов.

Залуживаем контакты, для чего наносим флюс и паяльником проходимся по ним припоем.

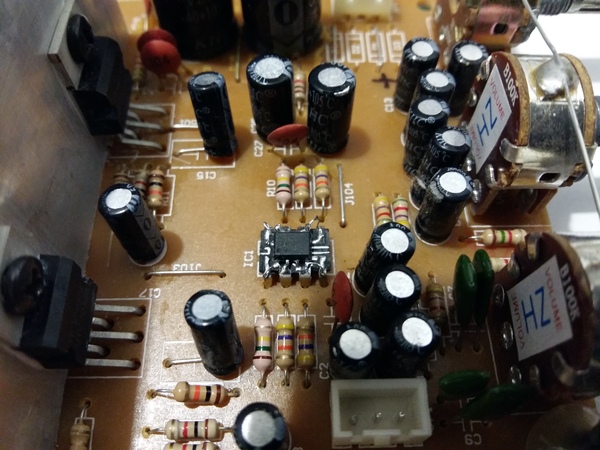

Устанавливать ОУ в корпусе SO-8 я решил так:

- сначала немного отогнул верх выводы 1, 4, 5 и 8, чтобы при постановке корпуса SO-8 на подготовленную площадку эти выводы не замыкали на контакты 2, 3, 6 и 7 соответственно;

- после этого устанавливаем микросхему SO-8 на площадку из микросхемы DIP-8 и припаиваем выводы 2, 3, 6 и 7 к соответствующим контактам на площадке DIP-8 - так, чтобы не было КЗ под корпусом микросхемы SO-8, на всякий случай прозваниваем;

- затем подготавливаем небольшие кусочки медной проволоки и залуживаем их;

- потом этими проволочками пайкой соединяем выводы 1, 4, 5 и 8 микросхемы SO-8 с соотвествующими контактами площадки DIP-8;

- ещё раз прозваниваем - нет ли где КЗ (в моём случае сразу всё было нормально).

Ну и подключаем плату к динамикам (колонкам) и блоку питания, подаём питание и слушаем шум - тишина, а потом подаём звук с источника звука (ноутбук, телефон, плеер и т.п.), и, как говорится - вуаля, всё работает и НЕ шуршит ))

Так что можно и вот так выкрутиться. Ну и ещё, если в УМЗЧ раздаётся какой-то шум, то это не всегда означает, что вышли из строя конденсаторы, транзисторы или ещё какая-то обвязка, вполне может быть, что шум издаётся и микросхемами.

Тачскрины на некоторые китайские планшеты очень сложно найти по России и когда удаётся найти сайт с нужной деталью - это жуткая удача. Но как оказалось не всегда
Вселенскому счастью может помешать обычный менеджер: Я - это я :) М - это менеджер

Здравствуйте!

Подобрать нужную Вам деталь?

Я: Здравствуйте, подскажите пожалуйста, вот на этом таче MF-762-101F шлейф какой длины? а то есть такой с коротким шлейфом, а мне надо с длинным

М: есть короткий и есть длинный

Я: стоимость одинаковая?

М: да

Я: 700р. так?

М: минуту

М: +250р доставка

Я: получается доставка из Омска?

М: да

Я: так ещё раз уточним: мне нужен белый тачскрин MF-762-101F с длинным шлейфом - он есть в наличии в Омске

М: будет в омске в ближайшем поступление.

Я: а это когда?

М: как придет

Я: т.е. сейчас есть только чёрный?

М: только белый

Я: так погодите, дык он есть или должен приехать?

М: прочитайте ранее написанные вам сообщения

Я: прочитала и всё равно не поняла, что же у вас есть сейчас в наличии

М: белый короткий, придет белый длинный

М: речь не о том что есть, а что вам нужно.

Я: О_О

Я: так, ну ладно, давайте вести речь о том что есть :)

М: смотрите каталог.

Я: у вас в каталоге ничего не указано

Я: дык чёрный с длинным есть?

М: так вам черный или белый?

Я: мне нужен тач с длинным шлейфом, желательно белый, но можно и чёрный, главное поскорее

М: читайте выше, вам все написали.

М: белый длинный - будет в омске в ближайшем поступление.

Я: так вы про чёрный мне ничего не написали

М: «так ещё раз уточним: мне нужен белый тачскрин MF-762-101F с длинным шлейфом - он есть в наличии в Омске» - ваш вопрос

Я: а ниже вот что я написала:

мне нужен тач с длинным шлейфом, желательно белый, но можно и чёрный, главное поскорее

так чёрный есть или нет?

После этого он мне больше не отвечал, а деталь до сих пор нужна :(

Треснули подошвы на вполне годных тапках.

Снимаем стельки, добираемся до подошвы.

Делаем закладки из кусочков термоклея, который можно найти в любом хозяйственном магазине.

Нагреваем. 150 градусов достаточно. (Использовать станцию Термопро ИК-650 про необязательно, подойдёт любой источник тепла с нужными характеристиками).

Клей растекается и заполняет собой пустоты. После остывания- новые стельки и готово!

Привет всем ремонтникам!

Покупал я как то девайс с названием Explay c300.

Вот так он выглядит -

Понравился мне он тем, что у него два разъёма под наушники, да и сам по себе он громкий (на тот момент из тех, какими пользовался) и не плохо чувствует себя с более дорогими наушниками крытого типа (на сегодняшний день).

В общем случилось с ним тоже самое, что и со всеми аккумуляторными девайсами, которые долго пролежали разряженными - слегка вздулся аккум. Решено было брать новый. Да вот у этой модели это частая проблема была, так что заказывать новый я отказался, да и походу из-за этой проблемы его и не достать :)

Решено было его сначала проверить. Нашёл в нете где у него + и -, да подключил его к недавно собранном с али блока питания (кстати оооочень помогает и удобный) и плеер рабочий :)

Решено было взять аккум со старенького Fly, который я утопил на водной битве, хотя и запечатал в трёх пакетах.

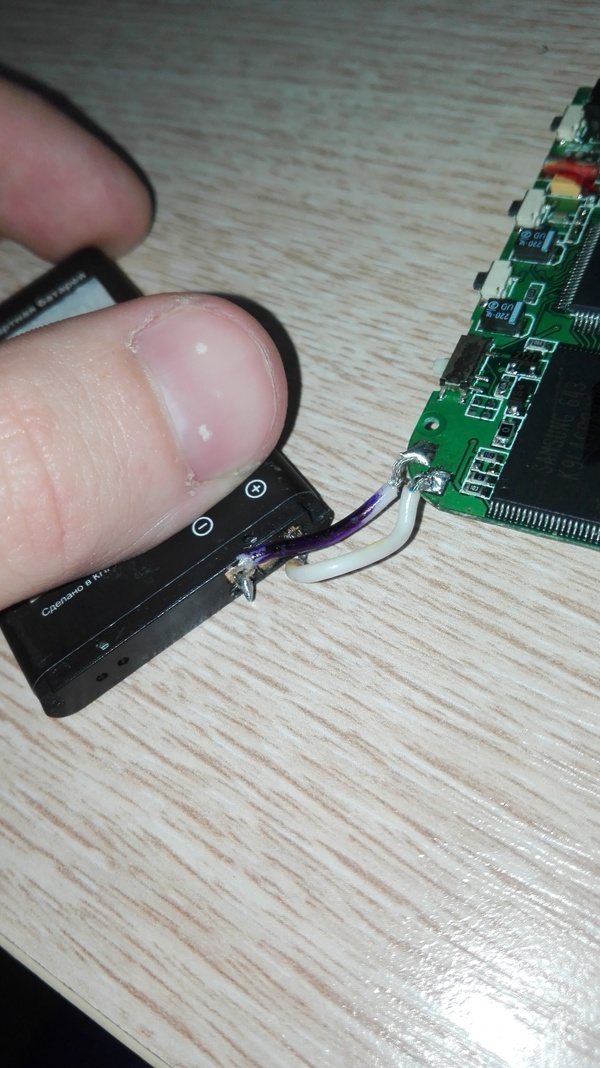

Всё просто плюс к плюсы, минус к минусу. Чтобы припаялось слегка подцарапал контакты на батарее.

Собираем на "коленке", проверяем.

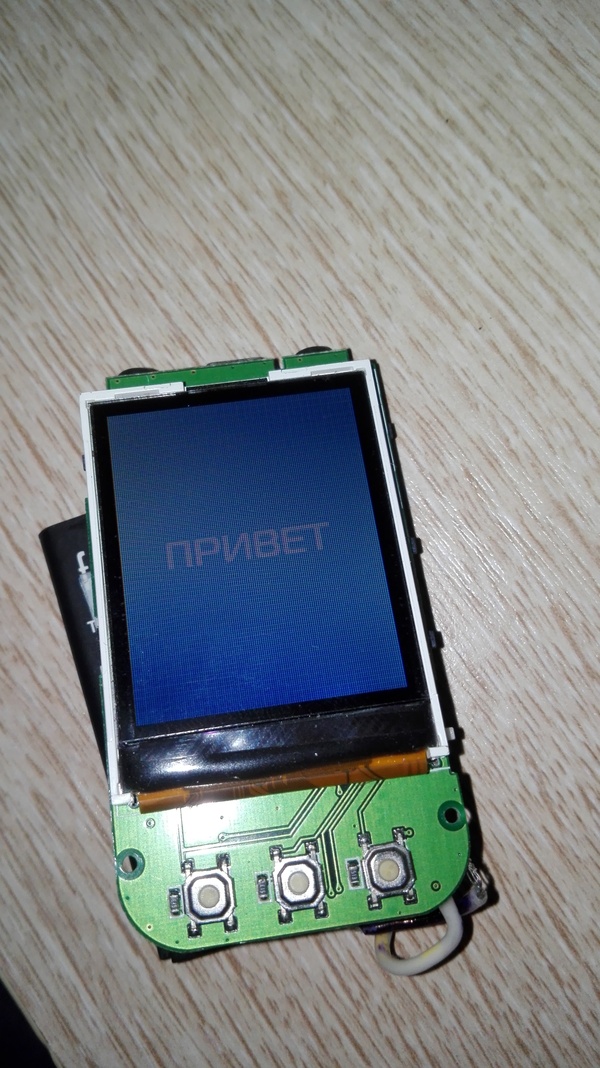

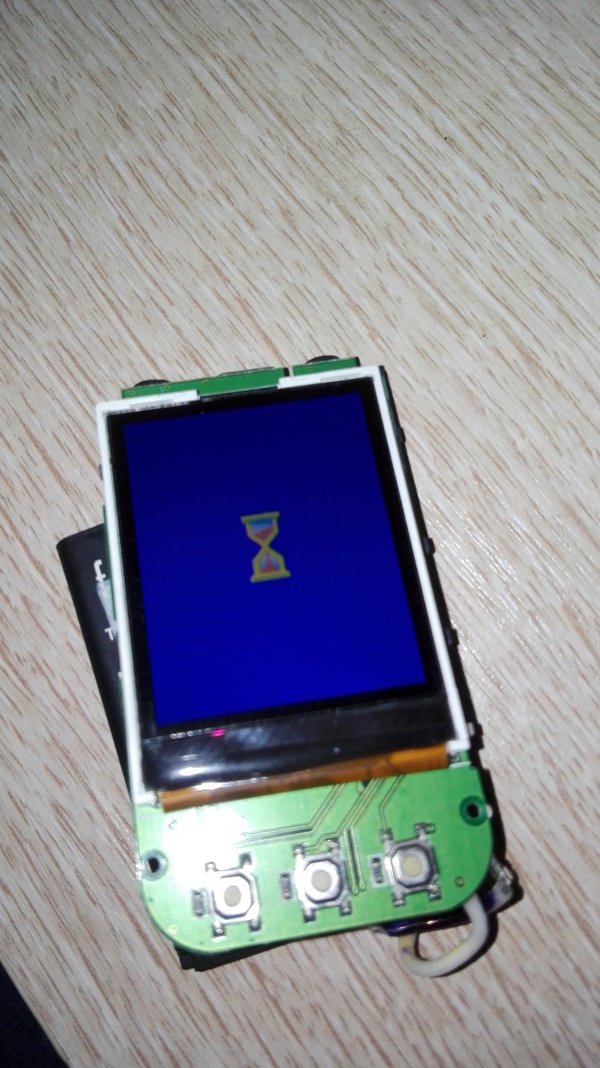

Экран приветствия говорит о том, что всё работает и с прошивкой всё окей :)

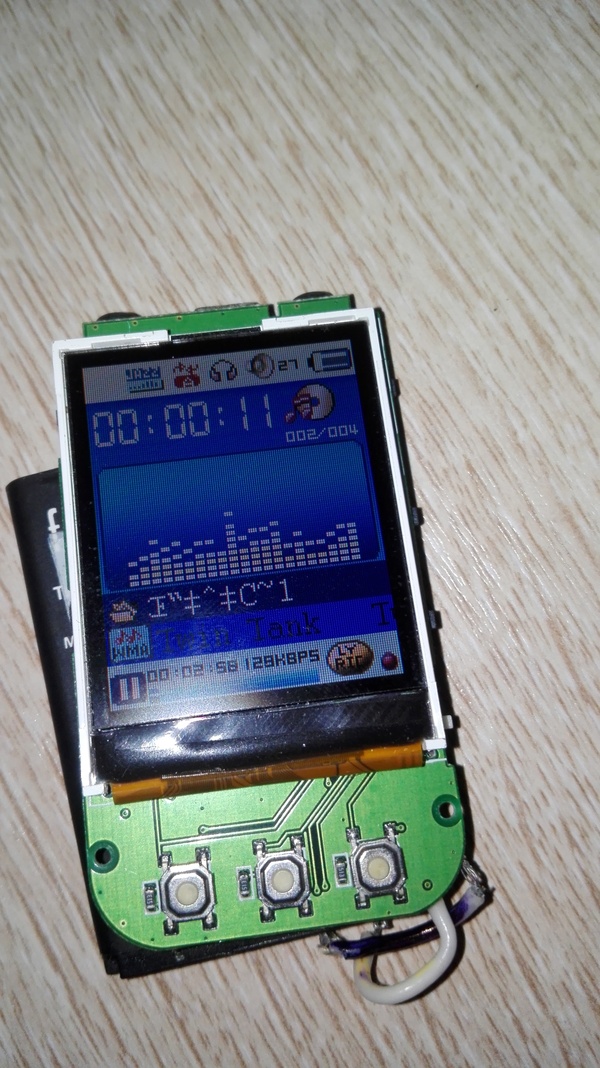

Теперь проверяем на заряд -

Заряд идёт, оба наушниках поют, достаточно громко. Но надо заменить один джек, не очень плотный контакт. Но пока так сойдёт ^^,

В общем всё шуршит и работает, и не раз ещё будет радовать меня плеер :)

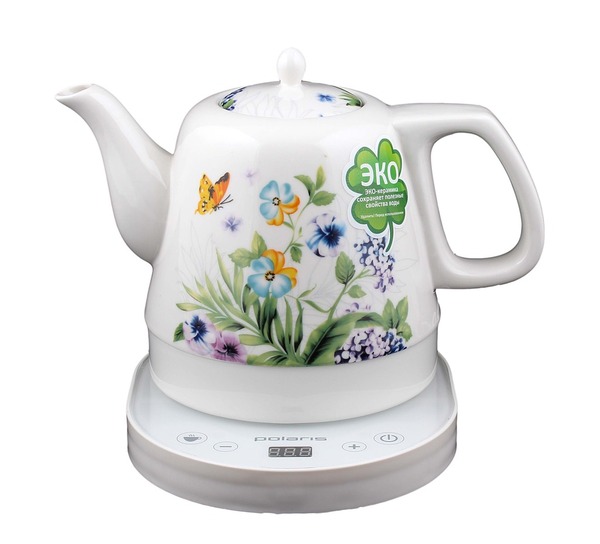

Есть у меня ещё чайник polaris 1232ccd зовётся. А так он выглядит -

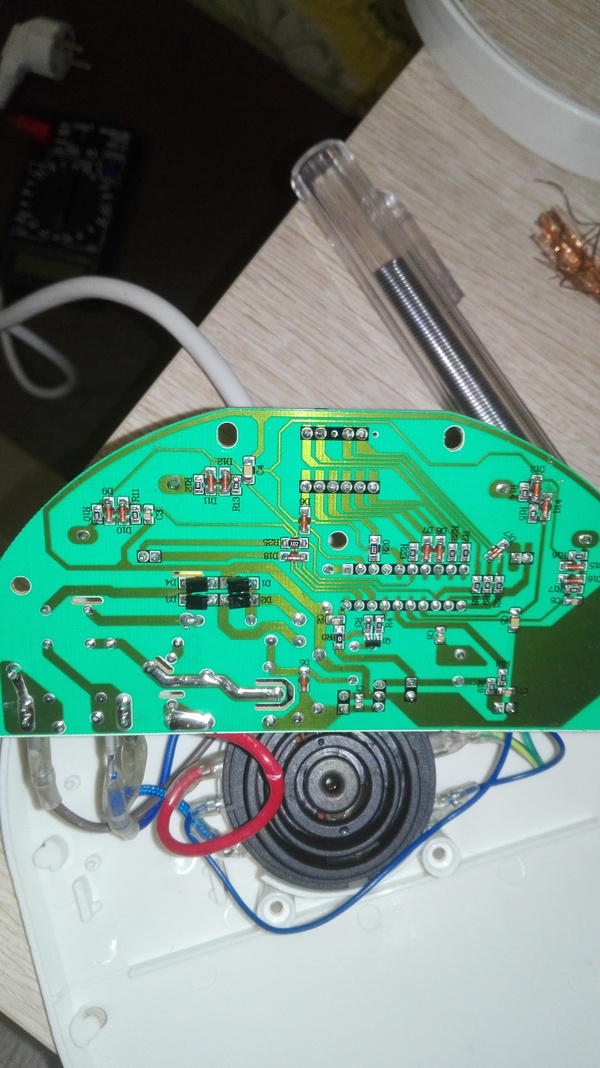

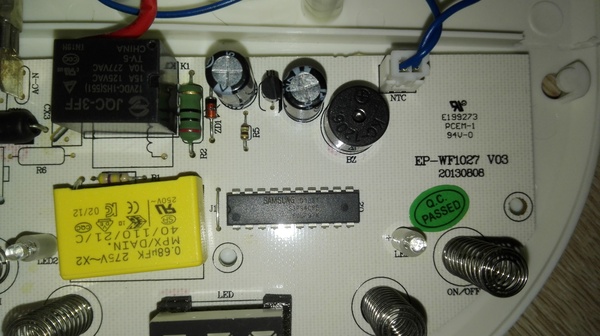

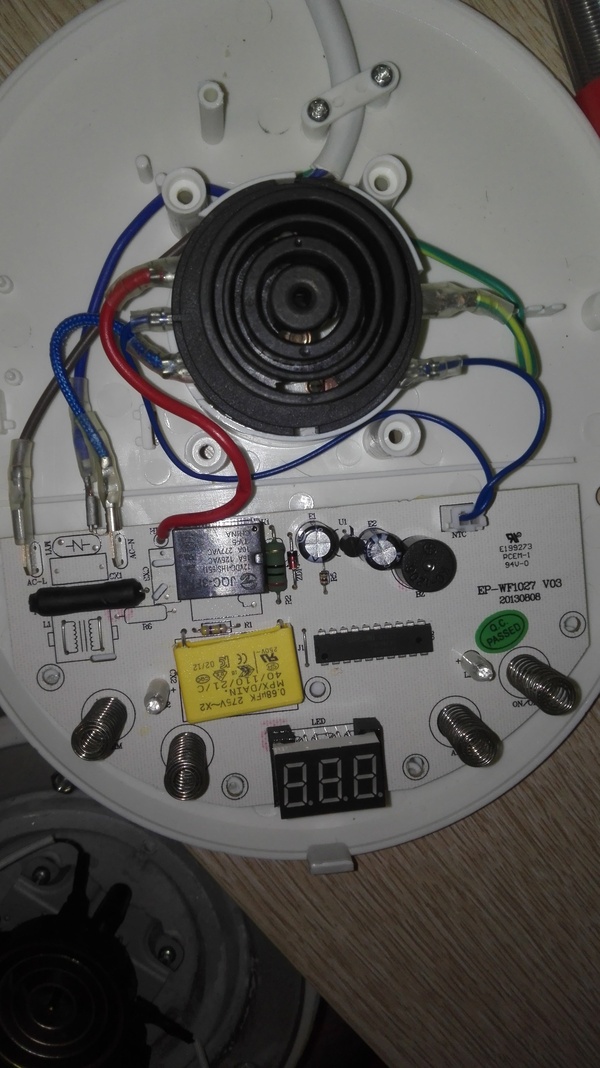

А вот его потрⱯшка -

А вот в чём собсна проблема - не включается. Когда обычно чайник ставишь на стенд - он загорается. А в один прекрасный момент он просто тупо не включился. Соответственно панель не работает. Самоё главное спираль на прозвон пищит, не знаю норм это или нет.

Прошу помощи мне с чайничком, т.к. он очень удобный :)

Тестер под рукой, отвечать буду оперативно если что нужно измерить/прозвонить
