Здравствуйте уважаемые дамы и господа.

В последнее время времени немного, от того и пишу не часто.

Сегодня речь пойдет в бОльшей степени о ноутбуках.

Итак, первый пациент - какой-то самсунг. Не видит хард.

Вскроем крышечку, и внимательно посмотрим -

Это вот у нас разъем сата. Кто и зачем его раздраконил - я хз.

Он же, только немножко ближе.

Возьмем пинцет тоненький, и подравняем ножки -

По-хорошему - разъем бы поменять, но т.к. как всегда - надо было еще вчера...

Вставляем шлейф

Закрепляем термоскотчем, заодно чистим СО, и тестим -

Пошла жара. Все ок.

Пациент номер второй - ноутбук DNS. Проблема - отваливается звук.

А раз что-то отваливается в процессе работы, то 90% что это что-то - греется.

Вот его внутряшка -

А греется у нас вот что  -

Ну раз греется, и надо опять же быстро - сделаем ей небольшой радиатор)

Берем СО от како-го то ноута, и выпиливаем медный квадрат с неё.

Ставим на греющийся элемент -

Ну и тестим.

3 часа просмотра фильмов - полет нормальный (хоть посмотрел "самый лучший день". Ничего так, раз можно глянуть.

Ну и не помню, был он тут, или нет)

Суть.

Приносят в ремонт аппаратик - htc 828. Побит модуль.

Ну долгое ли дело? Берем новый модуль, да ставим. И....

И ничего) Это к вопросу о том, что проверять надо "на весу". А не вклеивать сразу.

В общем и целом - Китайцы перестарались - Тач стоял от 828, а экран - от 930. И ведь даже шлейфы одинаковые!

А вот в таком виде был куплен другой модуль. Даже с рамкой)

Ставим -

И все у нас хорошо.

Так что как-то вот так:)

Техника возвращена владельцам, все хорошо.

Всем спасибо за внимание:)

В качестве послесловия - да, я понимаю, что многое - колхоз лютый, но по иному бюджетно не сделать.

P.S. ну и по традиции - я не работаю в СЦ, все что я делаю касаемо техники - это так сказать хобби и доп. заработок по желанию)

И вот зевающую кысу мою вам заодно:)

Всем привет!

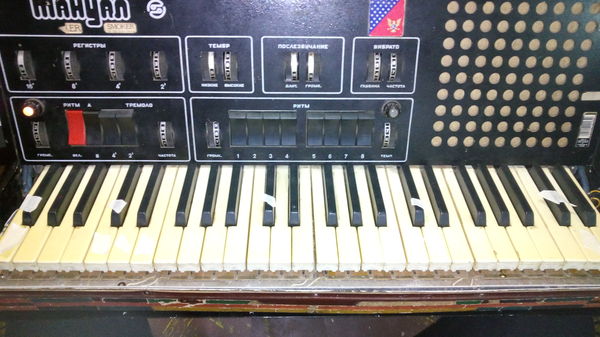

В свободное от работы время ремонтирую разные синтезаторы и пр. музыкальные приборы. На ремонт мне прислали два электрооргана Мануал. Один для удобства назовем МУГ а второй Курилка. МУГ по своему техническому состоянию был ушатан поболее Курилки.

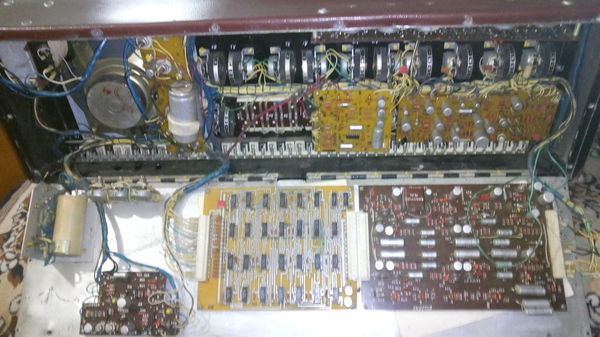

И так, первый в ремонт пошел МУГ. Вскрытие показало что у него стоят старые электролиты и видны следы пайки проводов от платы ритмов. Благо у нас есть второй орган и сравнив проводку запаиваем все как нужно. Подсчитываем кол-во электролитов которые нужно заменить и заодно проверяем транзисторы на целостность. Оказалось, что неисправен транзистор в блоке ритмов (платы справа внизу, +5 в для питания логики) и транзистор с диффкаскада УНЧ (плата слева внизу).

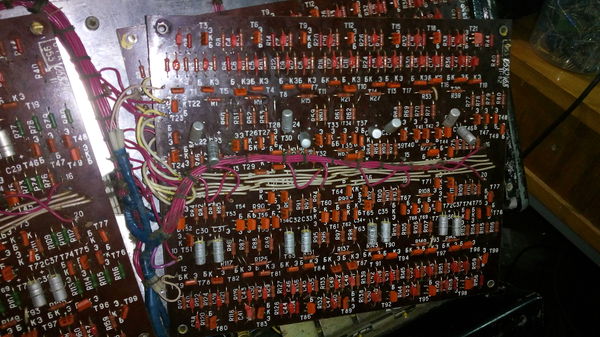

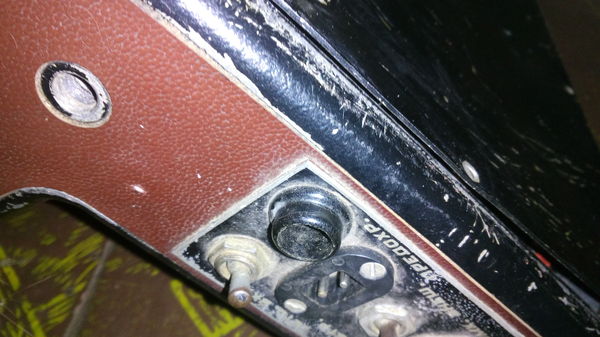

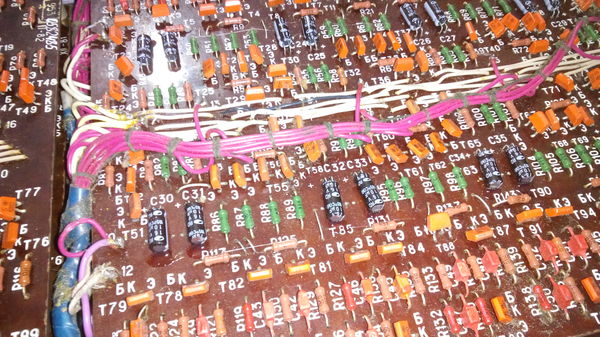

На плате делителей все тоже печально. Всего около 130 кондеров. По механическим деталям - выломаны держатели для предохранителя и запаяна проволочка (у обоих органов), у МУГа сломано гнездо для лампочки ритма (мигает в такт с гулким барабаном).

И так, меняем кондеры, впаиваем неисправные детали. На плате делителей конденсаторы фиксируем клеем. К сожалению замену больших кондеров забыл сфоткать. Т.к. Современные электролиты меньше по размерам, то просверлил в плате дырки под выводы и зафиксировал их клеем.

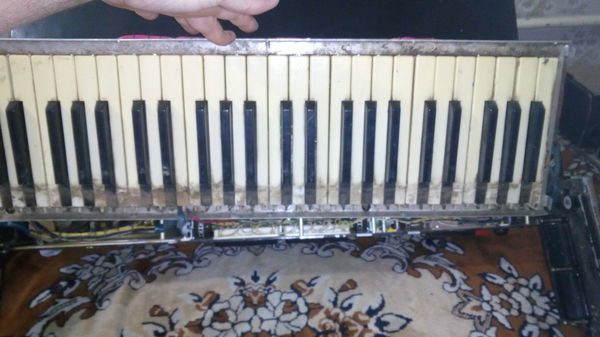

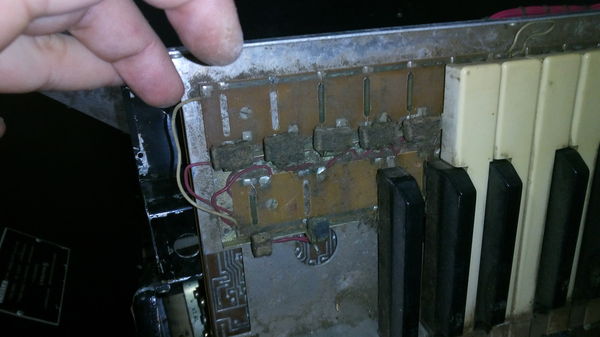

И так, все поменяно, проверенно, предохранитель вставлен - пуск! И он зафурычил худо бедно. Не работало большинство клавиш. Проверяем осциллографом работу задающих генераторов (12 шт) все ок. Разбираемся с клавиатурой. Клавиатура содержит плату с герконами и постоянные магниты на клавишах. При нажатии на клавиши можно слышать тихий характерный щелчок. Разбираем клавиатуру.

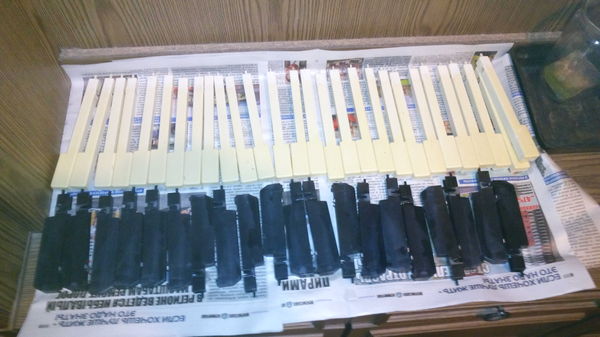

не хватает части герконов, а некоторые разбиты. Меняем на КЭМ-2. Клавиши в тазик с фэйри, а пока они отмачиваются чистим остальное от мусора.

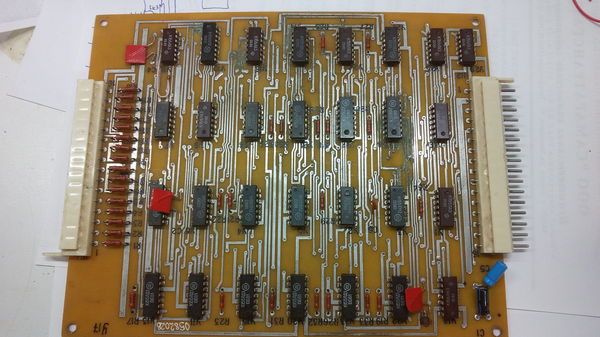

Припаиваем герконы, каждый проверяем при помощи магнита и тестера. Все гуд, собираем клавиатуру, пробуем. Не все клавиши заработали. Берем мой любимый осциллограф Rigol и по платам тонов искать неисправности. В основном это были транзисторы с отломанными выводами (кт315) и некоторые конденсаторы тоже пришлось заменить. Все запело и заиграло. Проверяем на каждом регистре - все гуд! Проверяем работу Вибрато и Тремоло - отлично.  Проверяем работу генератора ритмов - полное молчание. Несколько попыток разобраться с платой логики (схем нет) и было принято решение просто заменить все микросхемы. Это было разумно с т.з. времени. Да и цена на 155 логику от 5 до 10 руб\шт. Но первым делом проверяем стабилизаторы на +5 в, и подстраиваем их.

Полная замена дает результаты - застучали ритмы. Но пришлось еще повозится с клавишными переключателями - почистить и подогнуть где надо. Осталось почистить шуршащие переменники и орган готов в бой! Пробуем настроить строй (слуха нет, зато есть частотомер) - все отлично. Выгибаем прогнутую заднюю стенку - она замыкала платы генератора ритмов и можно скручивать.

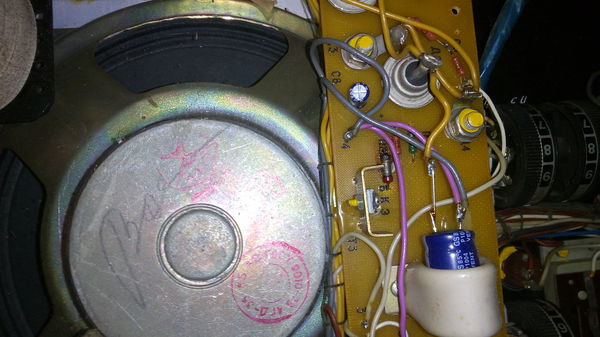

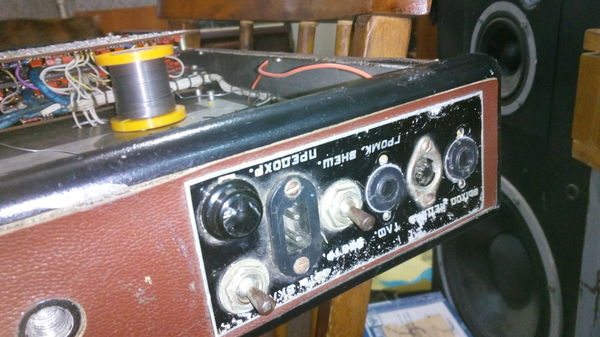

С Курильщиком все было немного проще. В нем уже поменяли электролиты, но была раздраконена плата УНЧ, стояли пластиковые разъемы на выходе (меняем на DIN5), разбит держатель предохранителя. Также первое включение (после ремонта унч) показало, что некоторые клавиши не работают. Аналогично МУГу было все почищено и починено.

В нем больно не заморачивались с установкой электролитов...

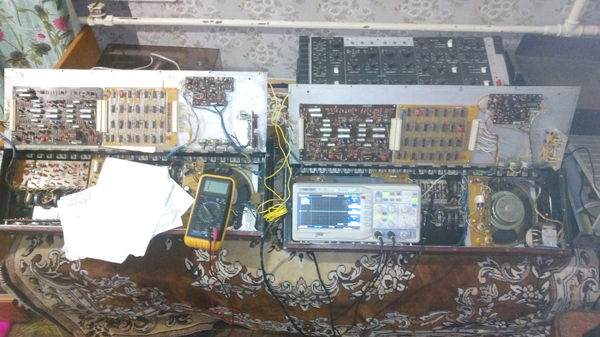

Также возимся с платами делителей. Не работает плата ритмов, делаем все аналогично МУГу и проверяем их работоспособность одновременно включая оба органа. Так же очищаем все регуляторы. В результате оказалось, что были перепутаны задающие генераторы (решилось легко, видимо когда то перепутали подключение сигнала с генератора к плате делителей, они друг над другом)

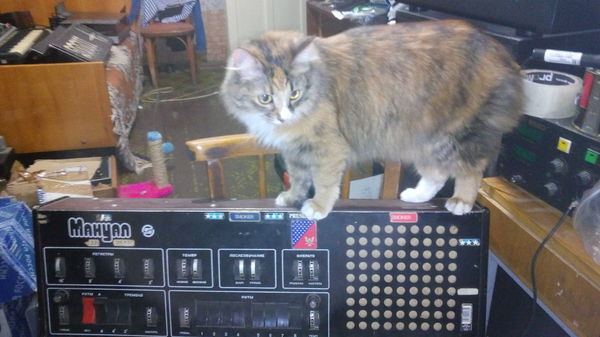

Ну и как всегда строгий контроль качества работ))

Приборы отправлены заказчику, надеюсь послужат долго. Если тематика интересна - буду добавлять и по другим приборам. Чинить планшеты и телефоны не умею, а разного рода электронику вроде получается))

Многоуважаемые ремонтеры и иже с ними! Случилась беда. У одного очень хорошего человека перестал определяться внешник, а в редкие моменты просветления требует форматирования. Собственно сама проблема:

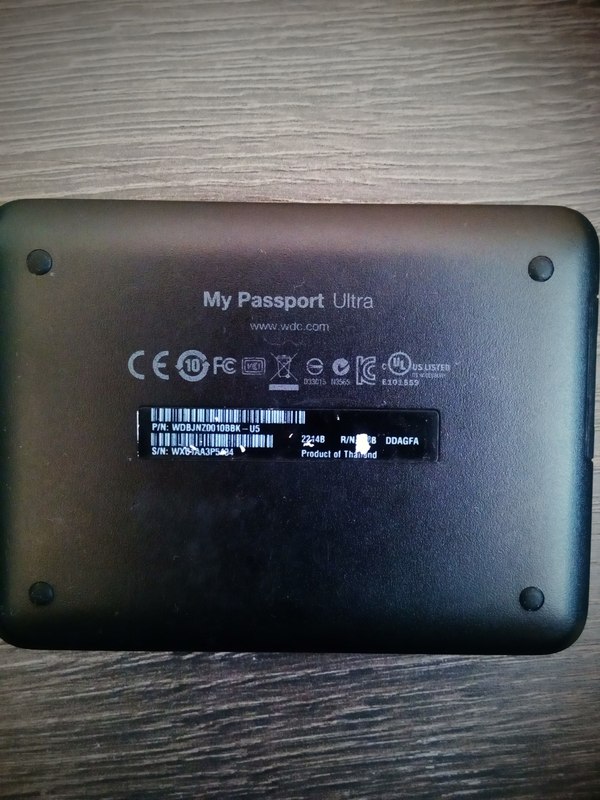

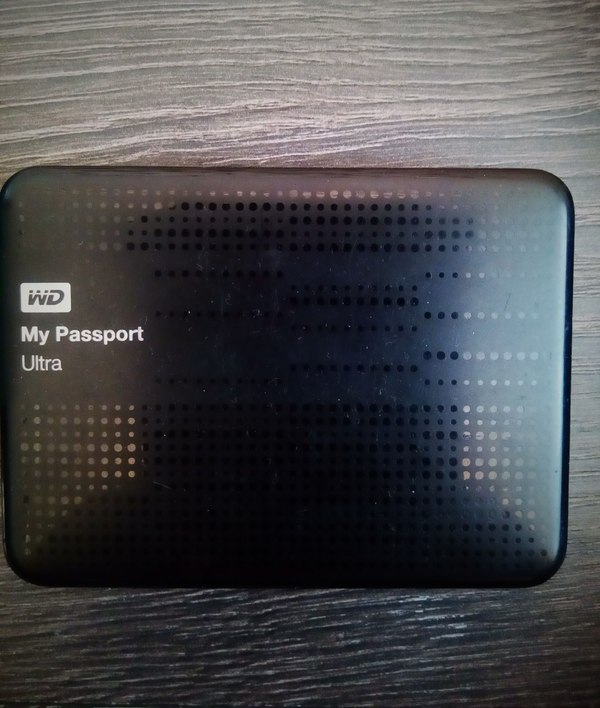

Ну и фото внешника:

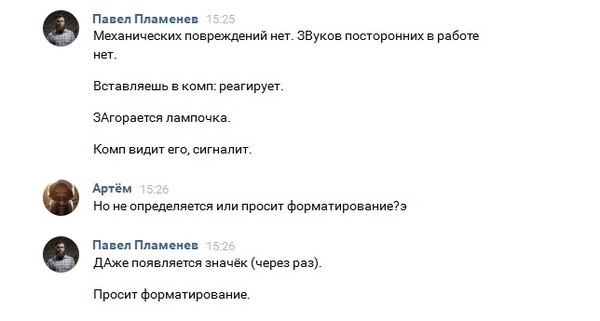

Также некоторые подробности о неполадке:

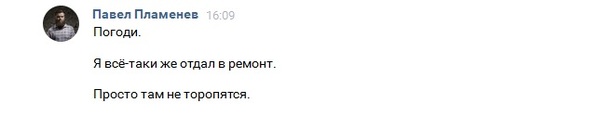

Хард был отдан в ремонт где-то в Москве, но по словам потерпевшего:

А ведь там новая песня, клипы, материал... А мы, бедные Павликовы слушатели и почитатели его творчества, остались без своей маленькой радости.
В чём, собственно, суть поста - есть ли в Москве кто-то кто сможет заняться восстановление данных, но не так как те, кто сейчас "жуют сопли уже второй день, говорят о какой-то нестандартной системной ошибке"? Я прекрасно понимаю что это не велосипед починить, но всё же... Если найдётся желающий этим заняться пишите или напрямую Павлу: https://vk.com/plamenevvk или здесь - я донесу до него информацию. Заранее благодарен всем откликнувшимся, ну и пару коментов для баланса равновесия оставлю ибо прошу немного поднять пост.
