Есть старая, судя по всему интеловская, материнская плата. Может кто-нибудь написать её точное название и прислать ссылку на её характеристики.

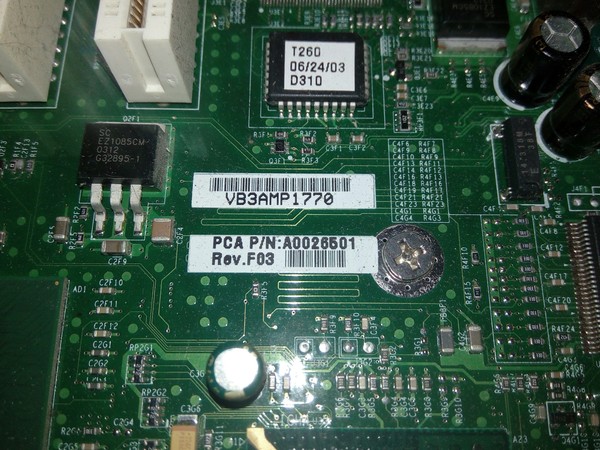

Основные наклейки

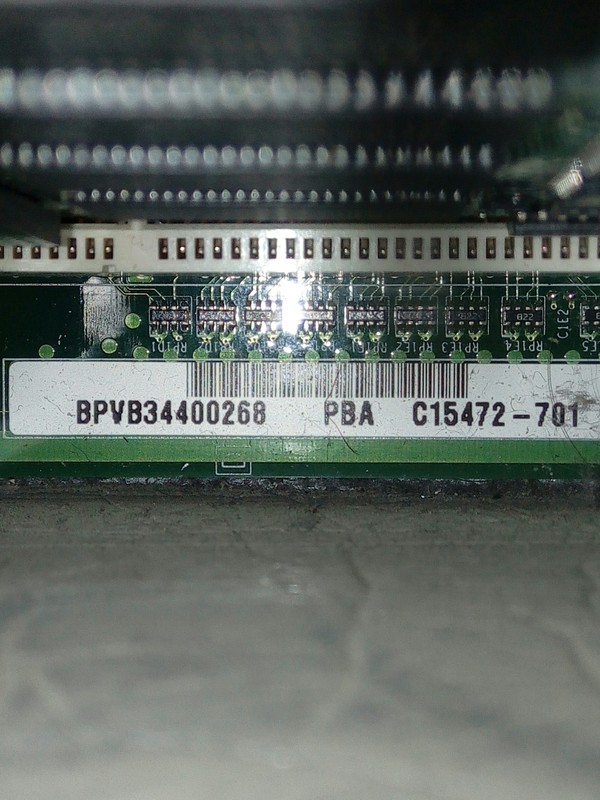

Наклейка за RAID контроллером

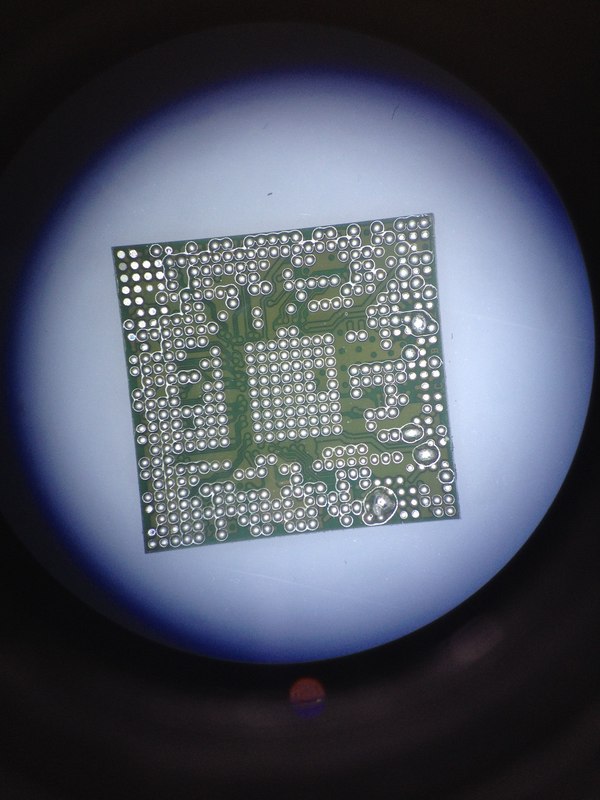

Телефон пришёл не включайкой. Компьютером определялся, но шиться не хотел. После диагностики программой CM2, было выявлено, что аппарат потерял флешку. По статистике, виновником торжества оказывается процессор. Но на всякий случай снимал и память, ставил на Z3X Easy JTAG, микросхема определилась без проблем. А вот под процом оказалось всё весело, 6 не залуженных с завода пятаков. Как он вообще работал? )))
Собственно рассказывать не чего. Процедура ни чем не отличается, от расклейки любого другого модуля. Меняется довольно просто, не знаю по чему все так боятся данного аппарата, из 3 штук, удачно расклеил все 3. )))) Единственное, на чём хотел бы заострить внимание, на не качественной матрице, которая при нагреве расслаивается. На первом фото это видно и как ты не крути, из за этого, на матрице остаются пятна, проглядывающие на белом фоне. Даже если прогревать до 80 градусов, матрица всё равно немного расходится. Плюсом риск сломать увеличивается, т.к. при этой температуре клей не до конца размягчается и струна тяжелее проходит между дисплеем и сенсором. Лучше всего разделять на 90-100 градусах.
Моя группа в вк: https://vk.com/igor_repair
Всем привет! Имеется IPhone 5. Стандартная болезнь - стекло треснуло (тач работает полностью). Матрица на нем еще оригинальная. Телефон не реф. Поэтому хотелось бы сохранить матрицу и заменить только стекло.
Имею негативный опыт замены "только стекла" на IPhone 4s. Поэтому, очень хочется, чтоб кто-нибудь посоветовал хороший сервис или может сам бы взялся за такое?
Минск
Пикабушечки привет, сделал работу над ошибками. Как сэкономить на ремонте айфон? Очень просто. принесли мне последний айфончик с типичной для них проблемой.

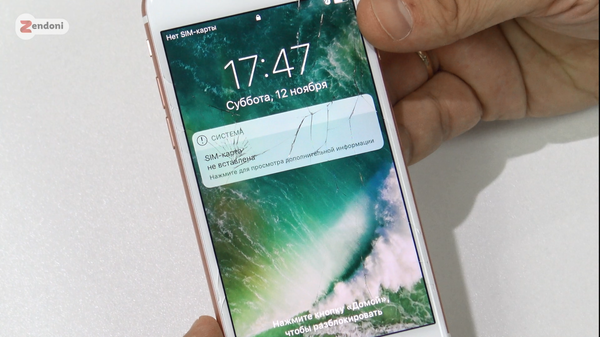

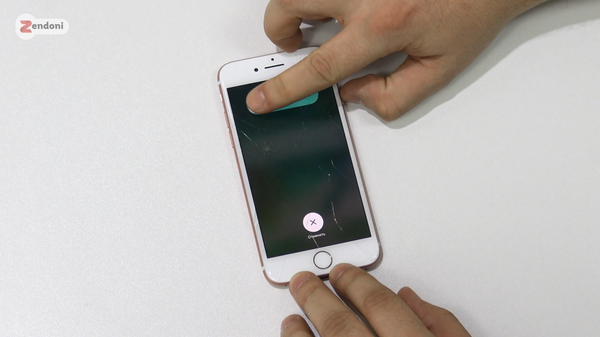

Разбито стекло, дисплей и сенсор полностью работают, но вот разбито стекло.
Но мы с вами всегда за правду, мы не стали менять дисплей в сборе за 28тыров.
Приступим к ремонту. Выключаем телефон и понеслась
Модуль вклеен в корпус клеем, для водонепроницаемости. Поэтому придется полюбиться с разбором, что бы не повредить кромку корпуса. Покладем телефон на сепаратор. держим 2-3 минуты. Горячо однако 80 градусов =)

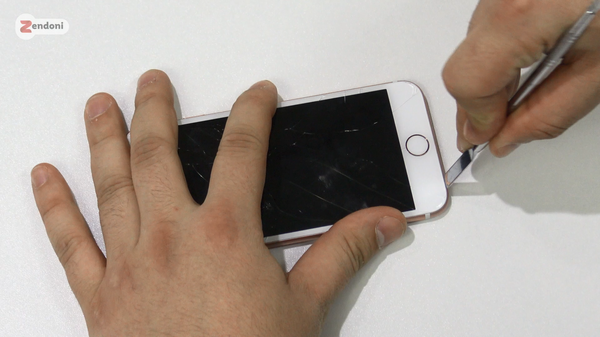

И аккуратно лезвием РАПИРА подлезаем, что бы разобрать телефон. А после вскрываем лопаткой.

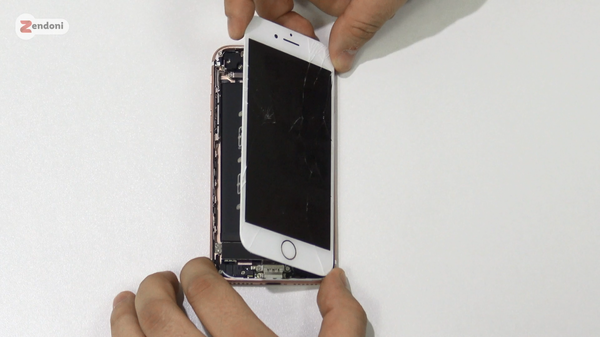

Дисплей туго отходит назад и открывается вправо. скотча не жалели)

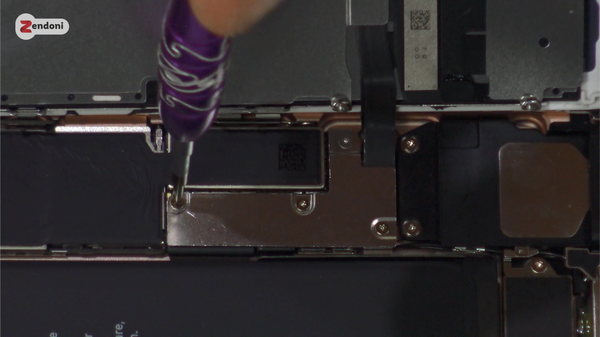

выкручиваем винты. Подкололи нас, отвертка нужна новая 3 лепестковая. Но это не все подлюбоны от последнего айфона.

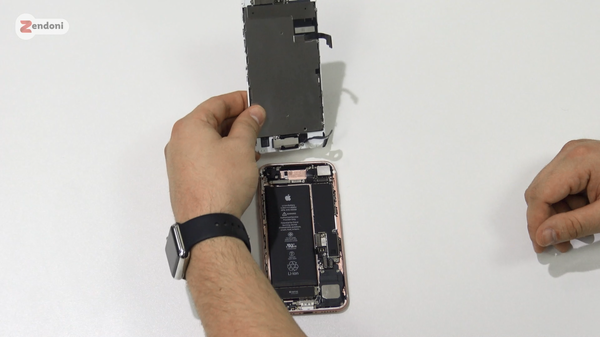

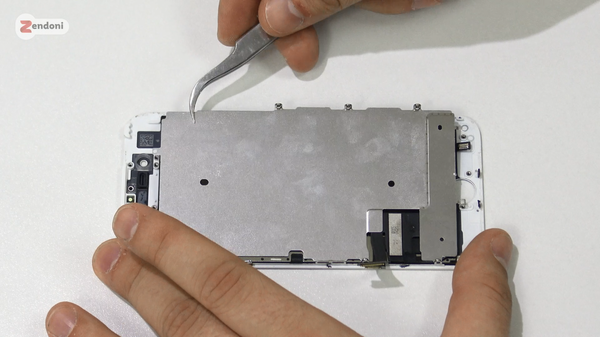

Дисплейный модуль снят, наконец-то. Всегда аккуратно и долго снимаю дисплей в первый раз. Но мы не боимся трудностей.

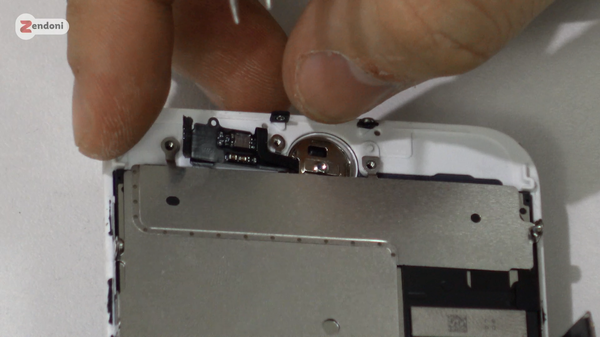

Новый тачАйди без физического нажатия тож подлюбил. Вынимается наружу теперь)
И мое любимое, к распорке рамки шлейф дисплея хорошенько приклеен, чтобы не повредить возились минут 10. Иначе 28тыр и досвидос дисплей, Сняли проверили все в норме. Продолжаем работу.

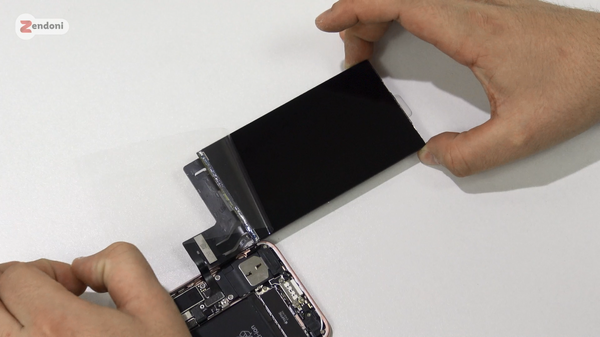

Освободив модуль от всего навесного, приступаем к отделению дисплея от разбитого стекла.

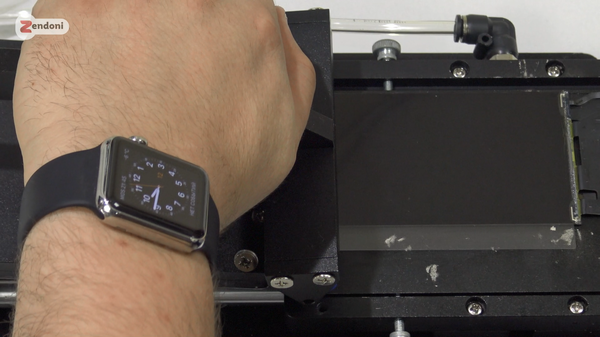

Делается все на сепараторе, под температурой 80 градусов. Отделяем дисплей нихромовой струнной толщиной 0.06мм. Кстати все очень хорошо пошло
Еще раз проверили и почистили дисплей от заводского клея. Все отлично, нужно поклеить новый оптический клей (OCA-glue). Делаем как профи на Ламинаторе.
Клей взяли с запасом, лишнее обрезали. И вот дисплей готов к склеиванию с новым стеклом.
формы не было, делали на глаз. Благо опыт позволяет. На подключенный дисплей центровали грани.
И вот дисплей склеен и прошел Вакуум пресс, оставшиеся пузырьки выведем в барокамере. Все выглядит отлично. Все рады

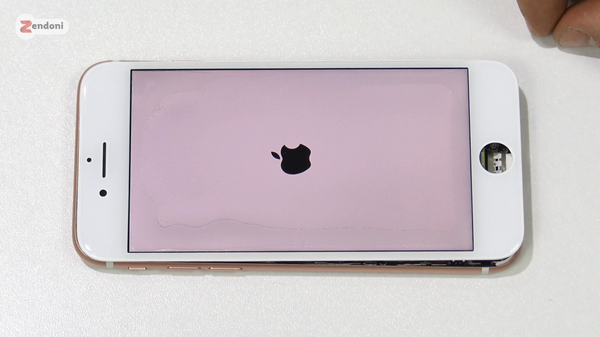

Собирается в обратном порядке, и вот готовый телефончик. Все шуршит и работает. А главное стоимость ремонта в 3 раза ниже=)
Спасибо за критику пикабутяне))))
Принесли ноутбук в ремонт с просьбой заменить матрицу.... про зарядное ничего не сказали.
Позвонил клиент, и грустным голосом почти ругается на сервис в котором делали ему телефон, суть такова- xiaomi mi4 не аккуратно поддели шлейф дисплея и оторвали разъём:(
Я пообещал помочь чем смогу а сам полез гуглить и искать разъёмы:( их не оказалось.
Клиент принёс телефон, разбираю
Таааак, уже попроще.

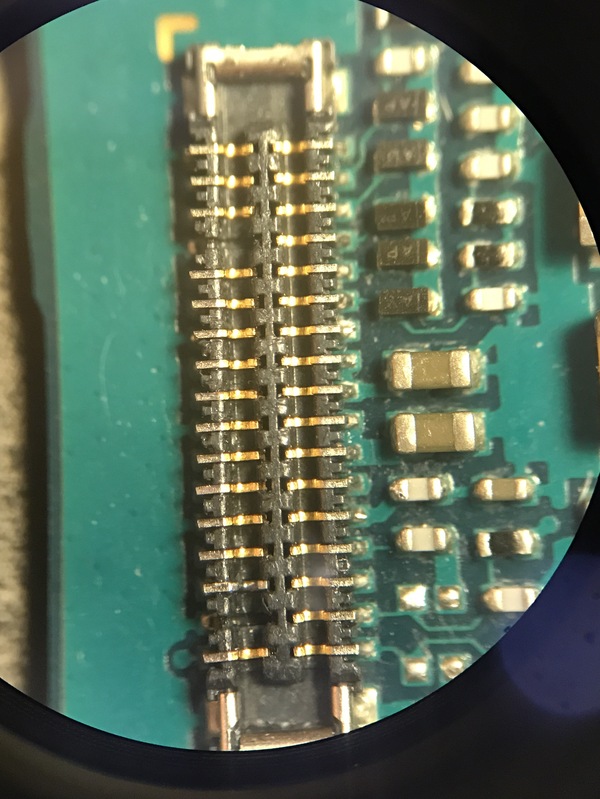

Разъём на месте просто нет несколько контактов, смотрю на разъём самого шлейфа и...
Блин, во повезло... контакты даже искать не пришлось они все тут.

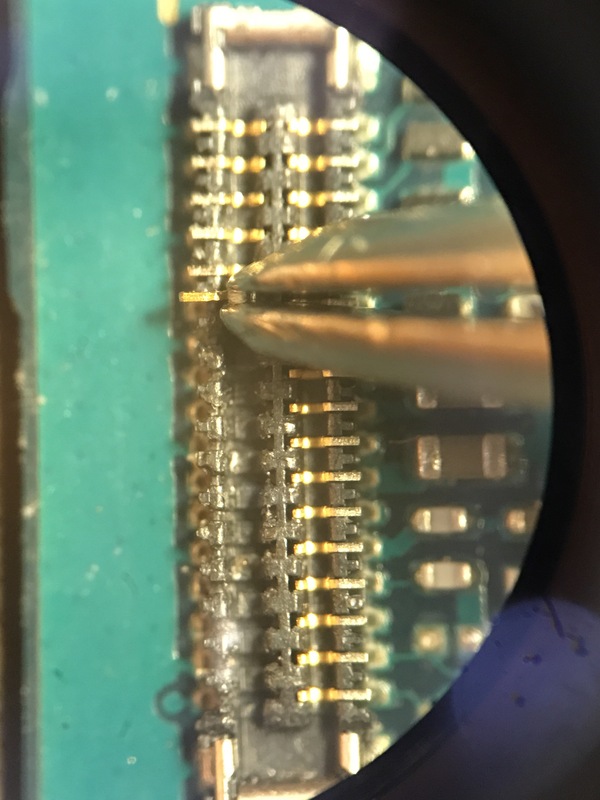

И начинаем пинцетом их по одному вставлять в разъём на плате

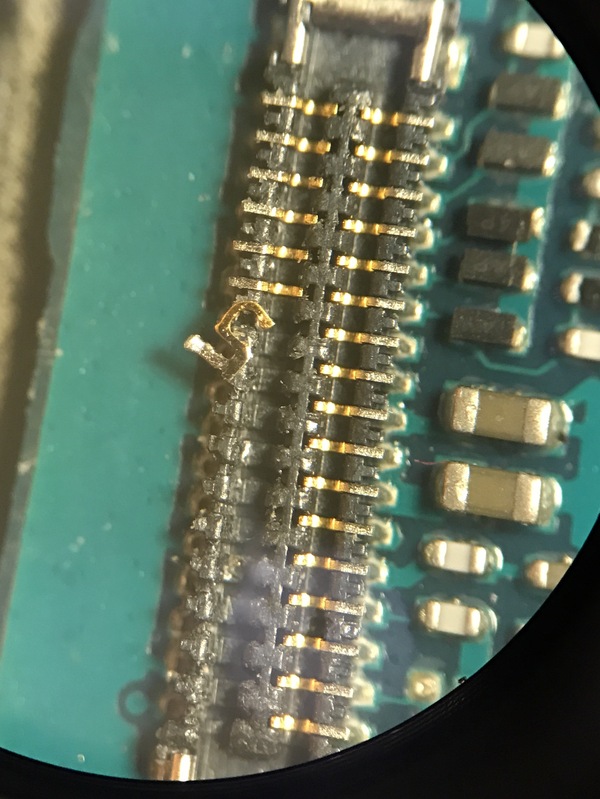

Кстати вот так выглядит сам контакт
Спустя минут 15 все на месте, пропаиваем.
Двух контактов нет, но это масса они там не обязательны.
Не сфоткал телефон в рабочем состоянии но честное слово экран заработал)
Меня просили писать стоимость работы.
Так вот за этот ремонт я взял с клиента 1500р

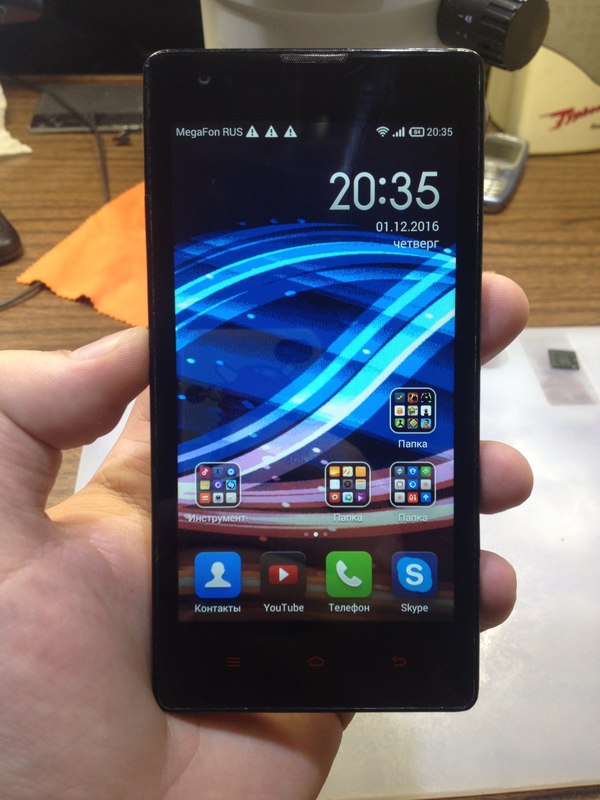

Телефон пришёл с проблемой - в процессе включения/сразу после включения артефакты на дисплее, после чего картинка пропадает. Видео ядро находится в процессоре. Убедиться что дело в нём, можно путём лёгкого нагрева/охлаждения/физической нагрузки, а там уже как повезёт, аппарат может завестись, начать работать дольше, либо изменится динамика потребления. Данный экземпляр сознался только после покрытия проца фризером. Будем катать. ))))

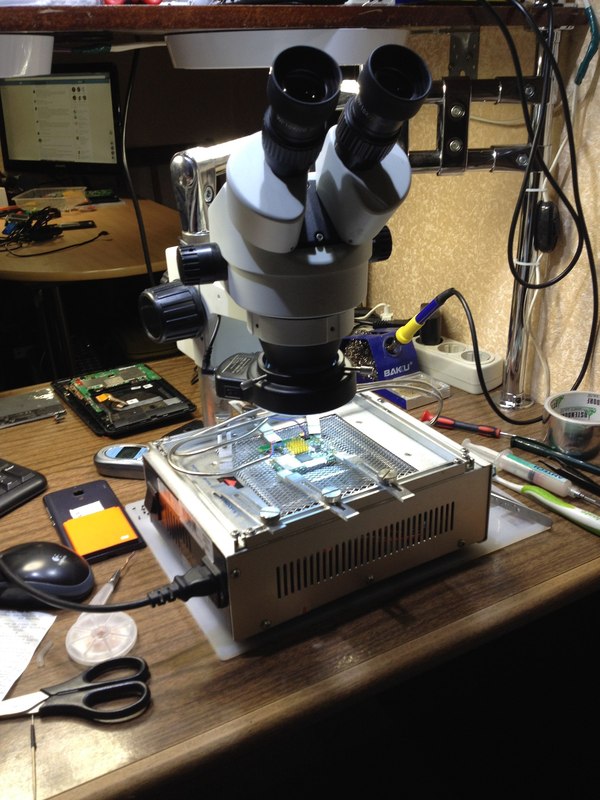

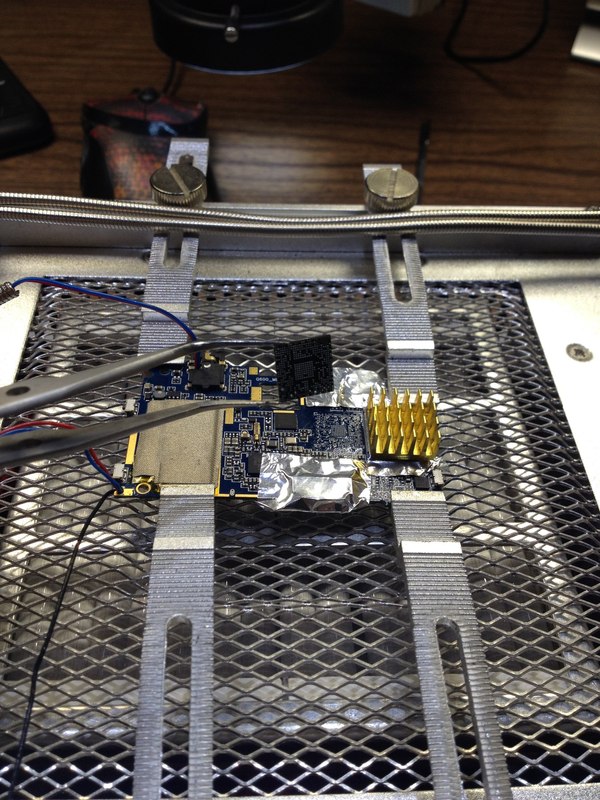

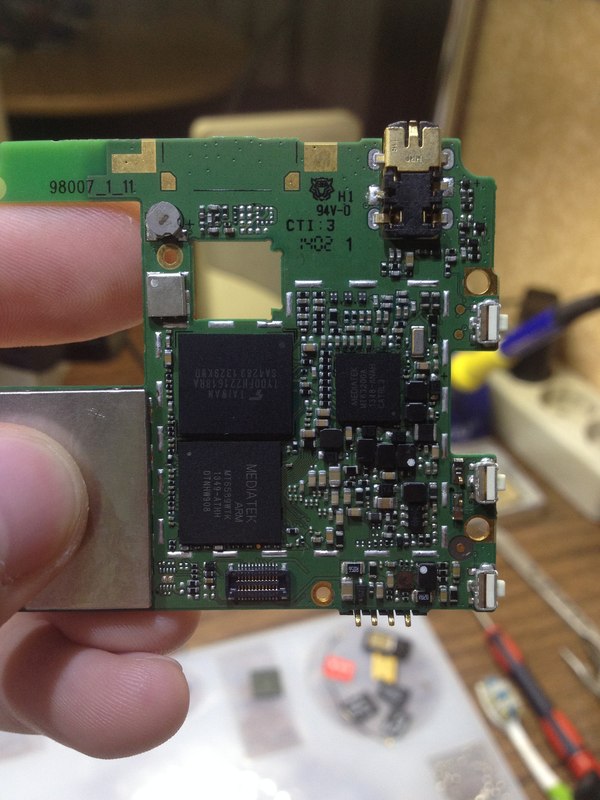

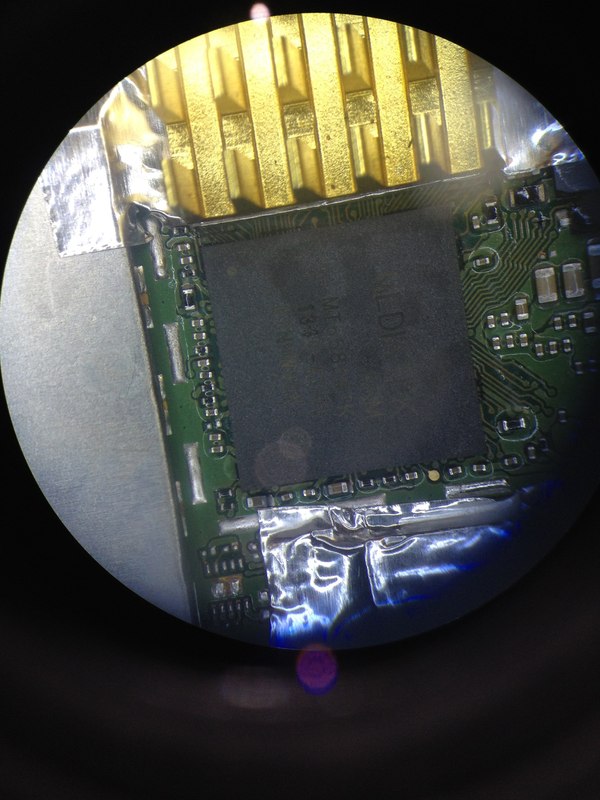

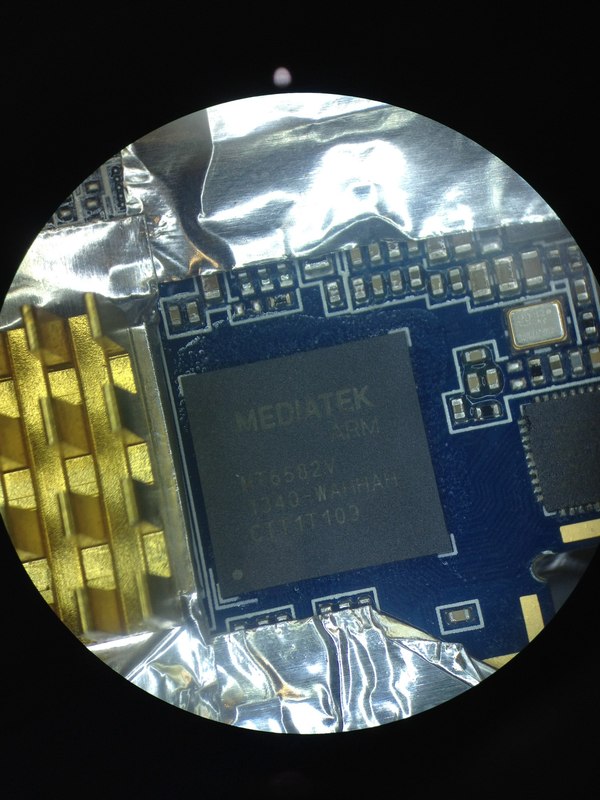

1. В зоне воздействия высоких температур, заклеиваем всё что может расплавиться и просто боится температуры алюминиевым скотчем. Закрепляем плату в нижнем подогреве. На флешь память устанавливаем радиатор, дабы не угреть. Снимаем. )

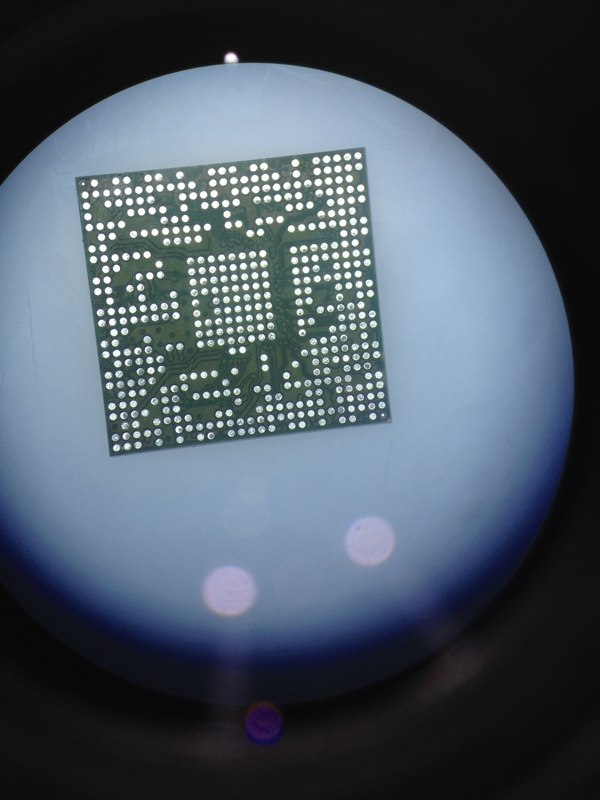

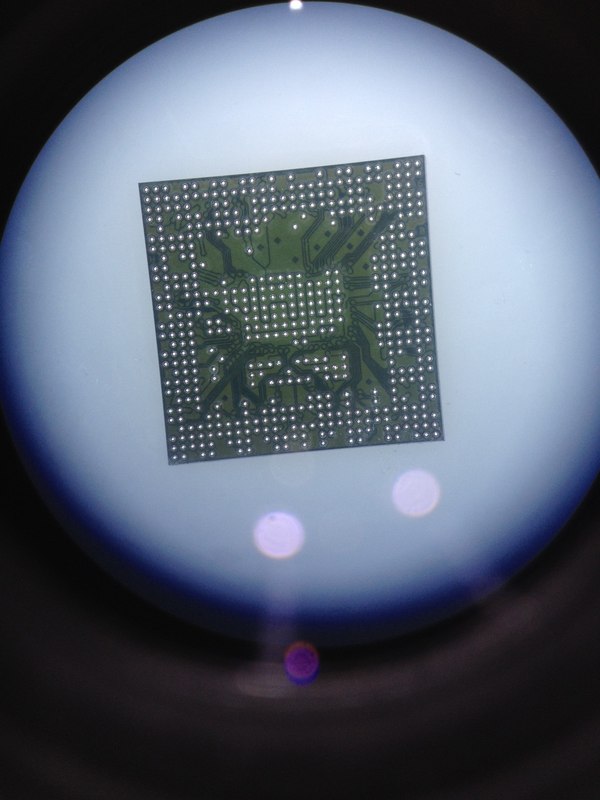

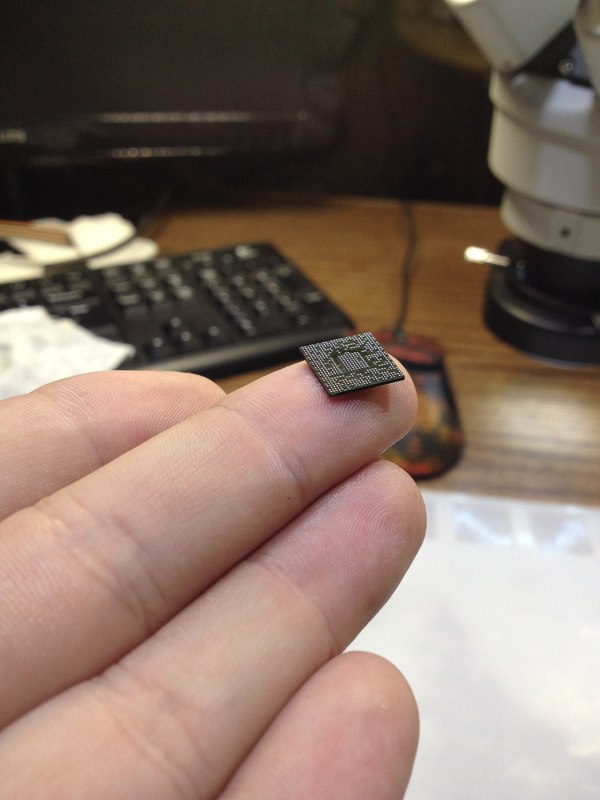

2. Под микроскопом видим виновника торжества - серый, не залуженный пятак, залуживаем его, чистим от старого припоя плату и сам процессор.

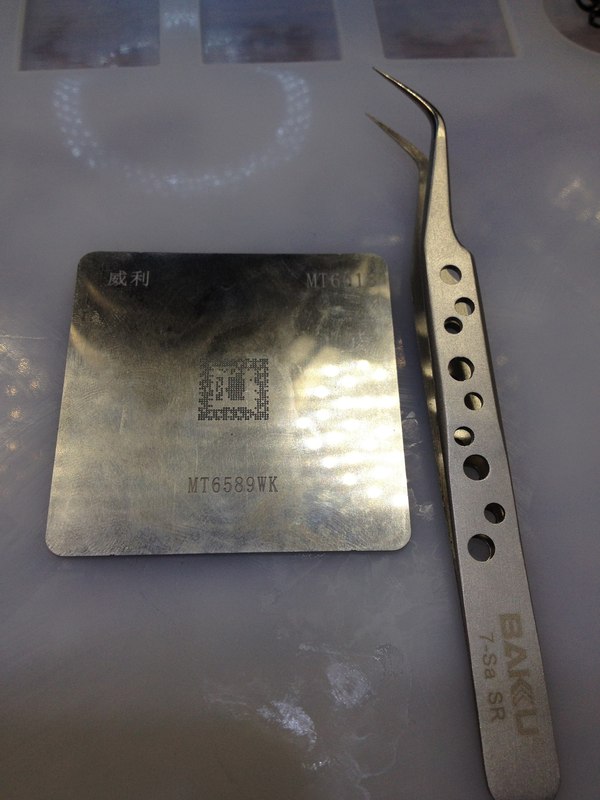

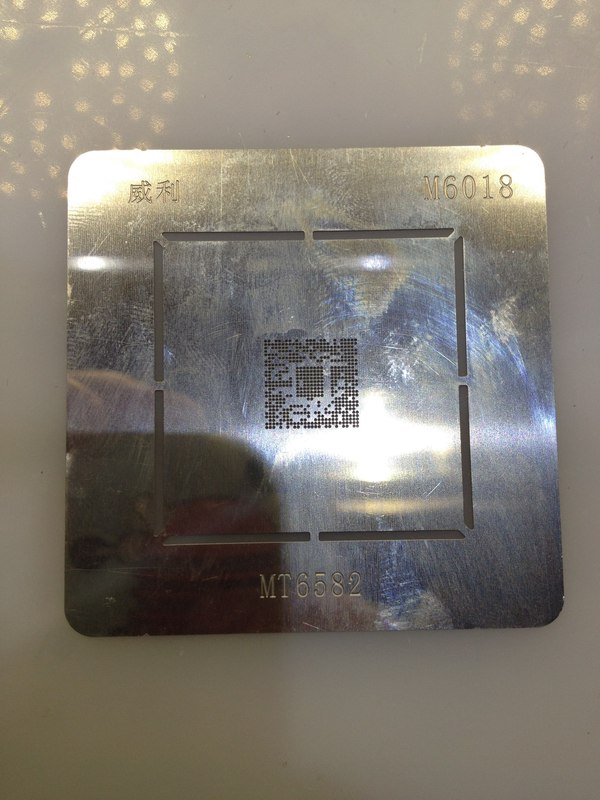

3. Приступаем к накатке. Катать будем 0.25 шарами, для удобства позиционирования микросхемы в трафарете, накатываем пару шариков по диагонали. В принципе всё, осталось только загнать шарики в свои лунки и дунуть. ))))

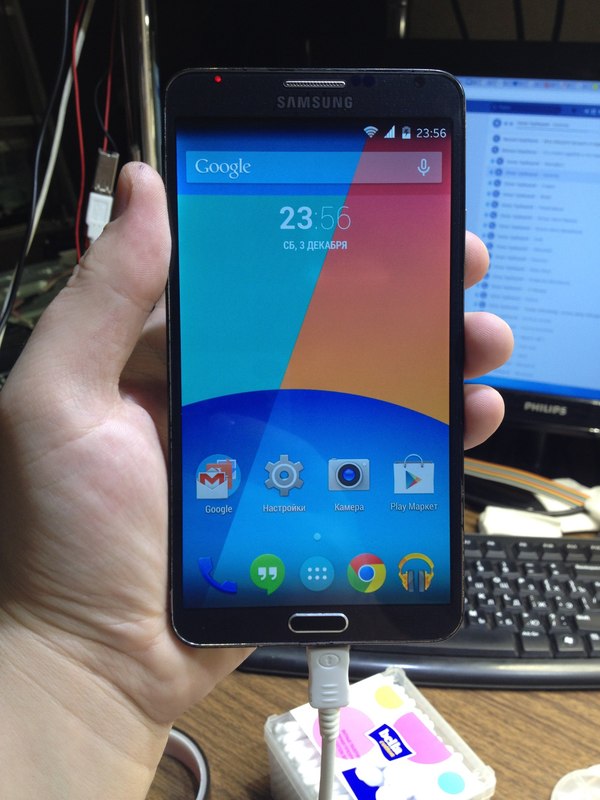

4. Плату опять в преднагреватель, позиционируем микросхему по ключу и меткам, не забываем про радиатор на emmc, дуем. В принципе всё, ждём пока плата остынет, отмываем от остатков флюса, собираем телефон, радуемся. )))))
