Перестал грузиться Toshiba Satellite L755D. Это его потроха после снятия клавиатуры.
Под крышкой с оперативкой и WiFi обнаруживаем засохшую подливку (чай, кофе??), слева от батареи разъем HDD, который тоже подмочен (HDD-труп).

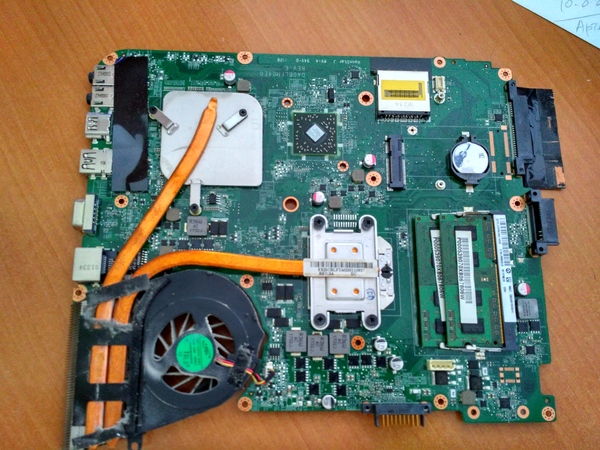

MB с другой стороны.

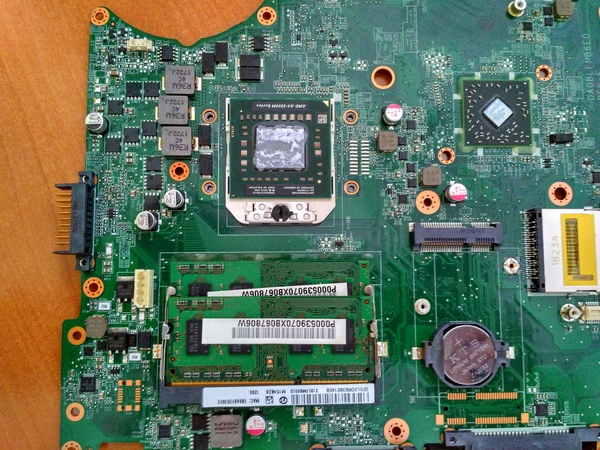

Без радиатора. Паста высохла напрочь.
Наверное он еще и грелся не хило в таких валенках.

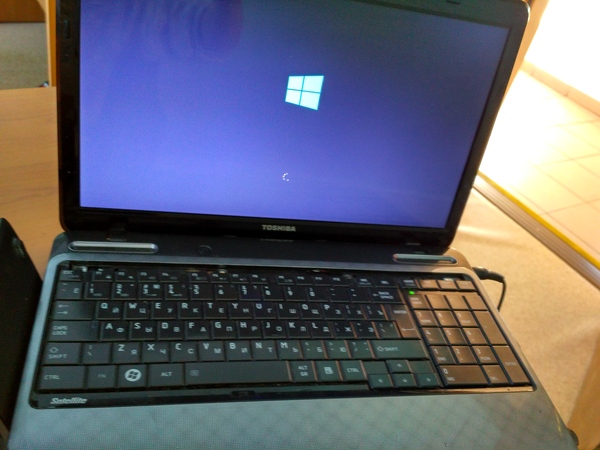

Ну и запуск после чистки сборки и замены HDD (MB к счастью не пострадала, только от говен почистил).
Сегодня будем разлачивать аппарат присланный пикабушником @Yobi.
Дабы не плодить одинаковые темы, сделаем это Cyclone Box с сохранением данных.

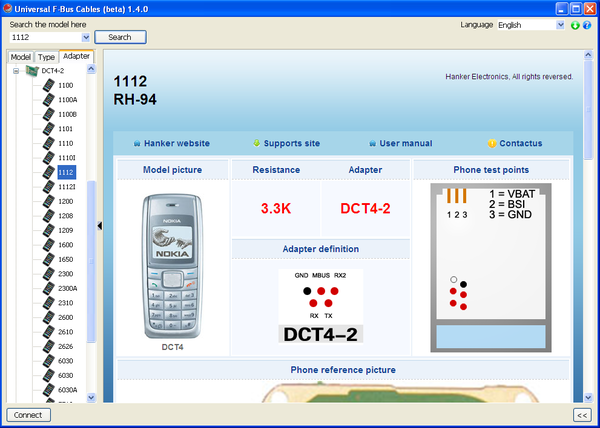

Первым делом, в программе Hanker UFC, по смотрим, какой нужно взять переходник и какие параметры выставить на прищепке.

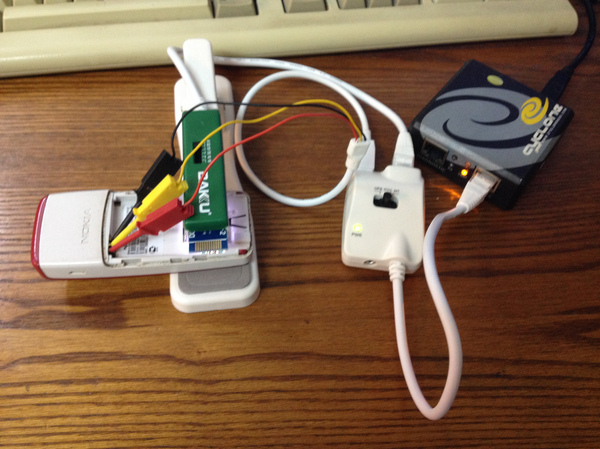

Цепляем аппарат к прищепке, согласно приведённой выше схеме. Сопротивление выставляем на 3.3K, переключатель выставляем на CYC, всё это дело цепляем к боксу.

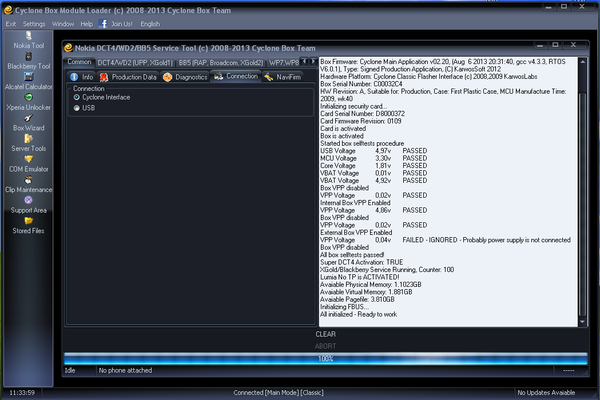

Запускаем Cyclone Box. На вкладке Connection, выбираем Cyclone Interface.

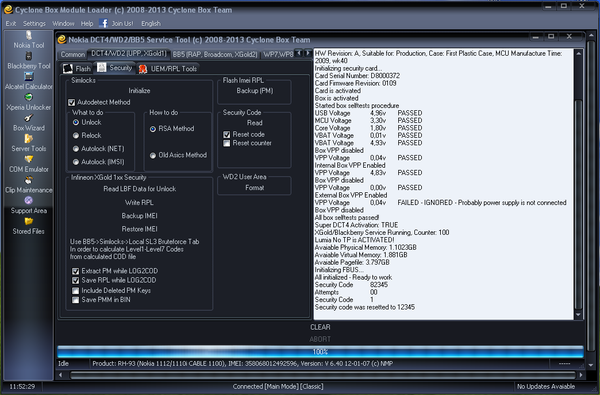

Затем идём на вкладку DCT4/WD2 (UPP, XGold1), открываем подвкладку Security. В разделе Securuty Code ставим галку на Reset Code. Как видим на скриншоте, бокс вычитал старый пароль, и сбросил его в дефолт.

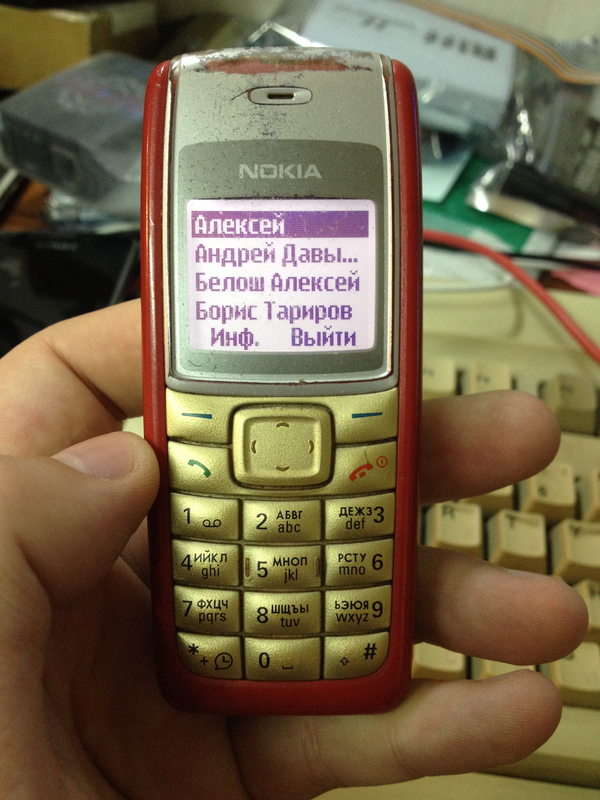

Запускаем аппарат с паролем 12345. Отключаем его запрос в настройках. Данные как видим на месте.
Моя группа в вк: https://vk.com/igor_repair
Новая батарея , но просажена до 2,9в, решил заколхозить зарядку))
Опять принесли шестерку в цвете космический серый, такое чувство что я магнит для них.)
Айфошу заряжали китайским сетевым адаптером и кабелем, в результате чего вот что имеем.
Вот такое фото прислала клиентка.
Айфон не заряжается не включается.

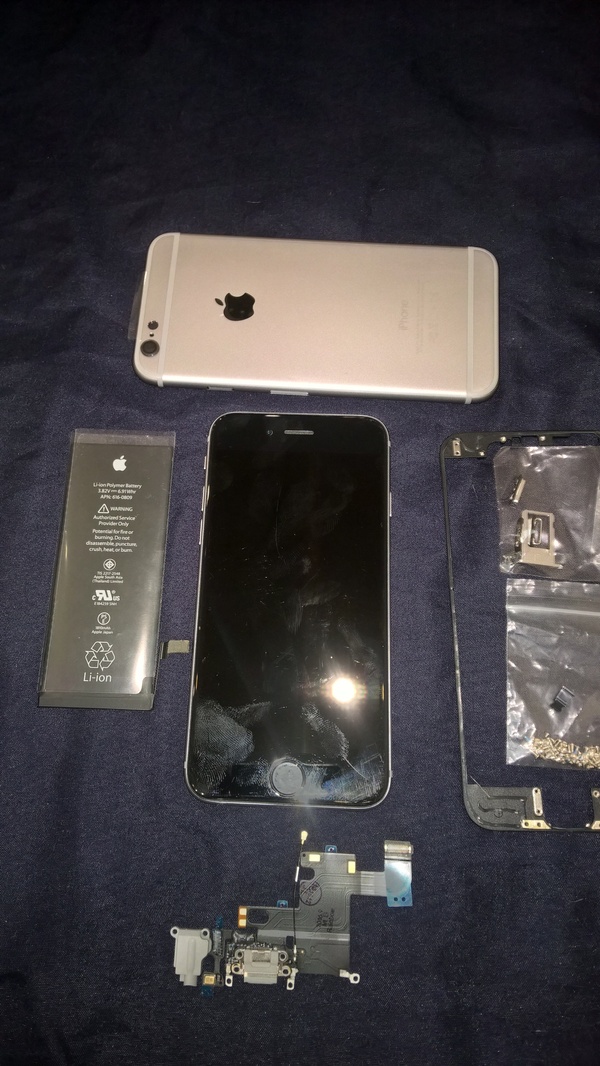

Требуется продиагностировать из-за чего не принимает заряд, и решить этот вопрос. А также заменить: Корпус, аккумулятор, рамку дисплейного модуля, нижний шлейф с разъемом.

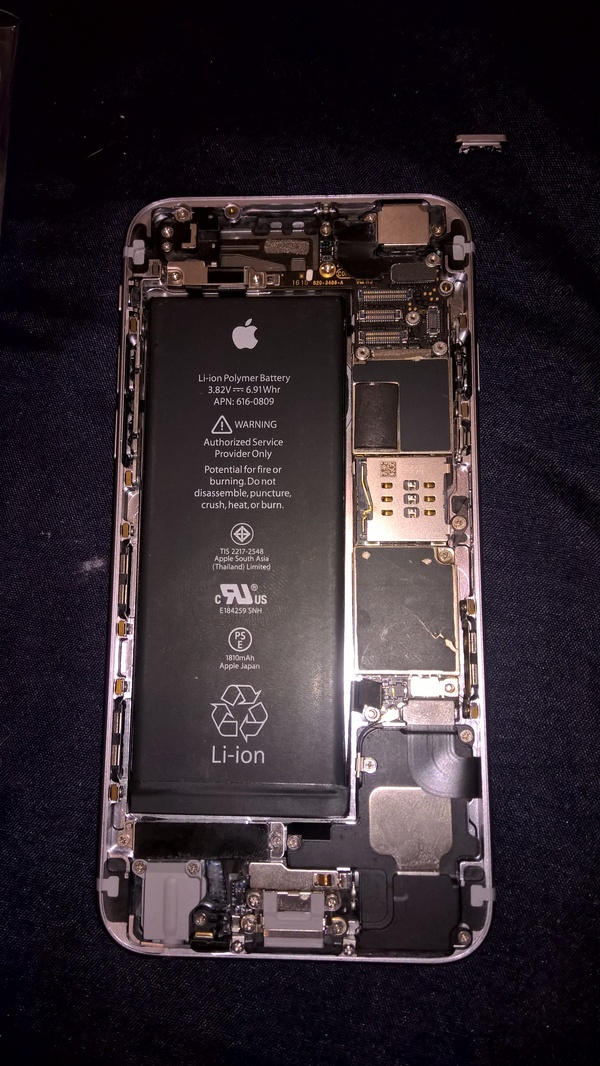

Во время разбора обнаружил артефакты от прошлого ремонта, кто то успел раскидать перемычки по плате.
Разъем хоть и оплавился, но функционирует и через кабель звонится. Подкинул заведомо исправный нижний шлейф, и результата это не принесло.
Продиагностировал короткое замыкание в микросхеме U2, она отвечает за заряд аккумулятора. Это достаточно типичная неисправность.

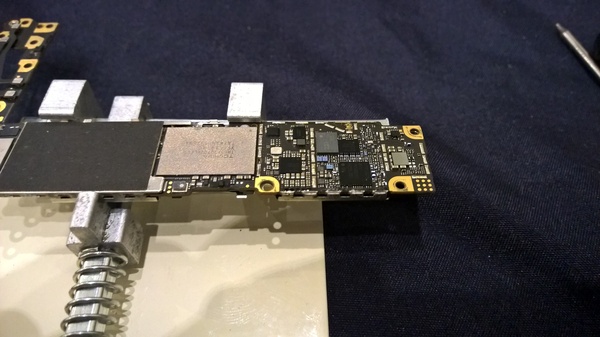

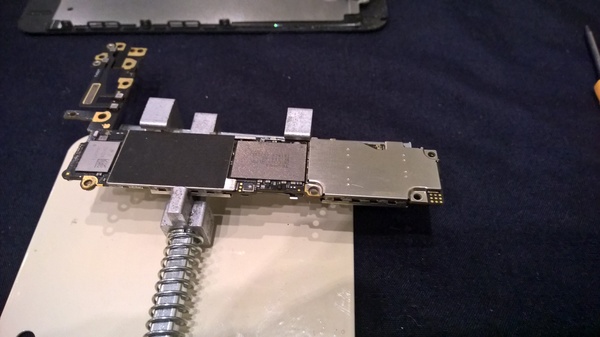

Закрепляю плату и снимаю экран.

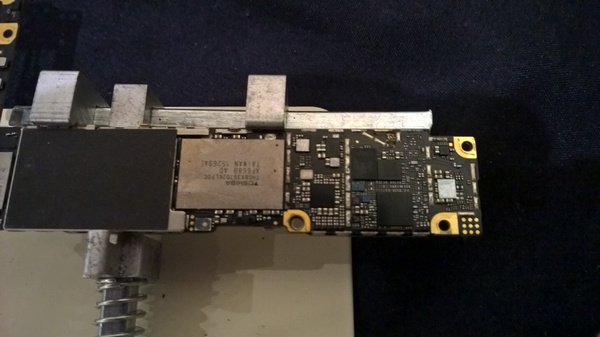

Нужно аккуратно очистить U2 от компаунда.

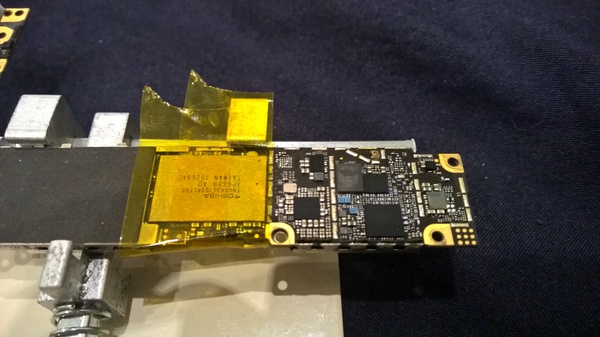

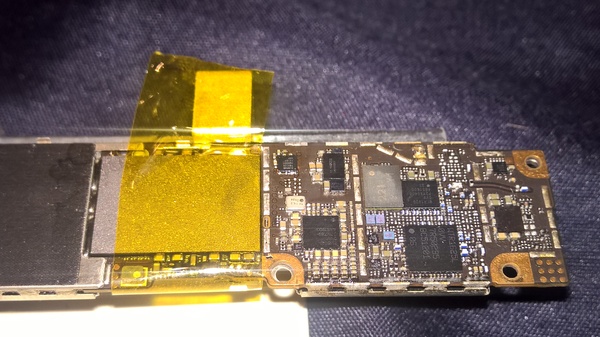

Теперь закрываем нанд память от перегрева и сдуваем U2.
Зачищаем пяточки от старого припоя с помощью сплава розе, флюса и оплетки.
Теперь нужно нанести немного флюса и усадить новый U2.
Для проверки собираю "временный Айфон"
Отлично, все работает и заряжается.

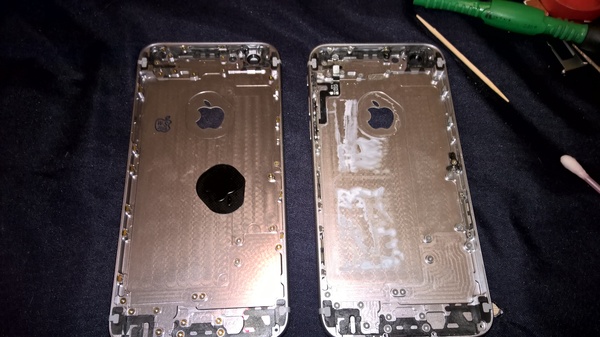

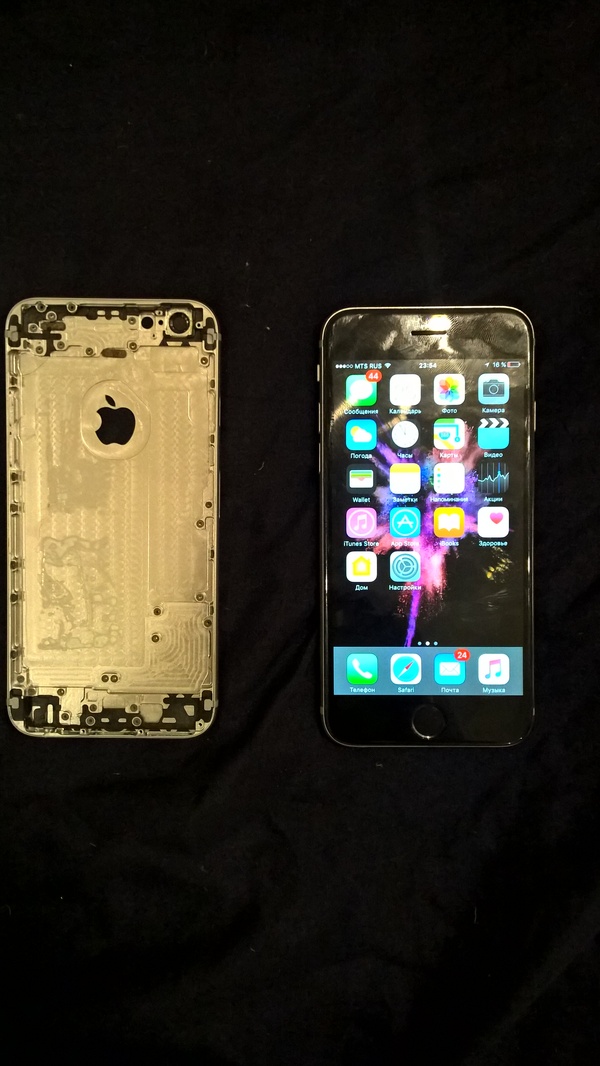

Очистил все от флюса, усадил на место экран и можно подготавливать новый корпус, прежде всего приклеить яблочко. От старого оно кстати просто отвалилось, ибо он тоже не оригинальный.

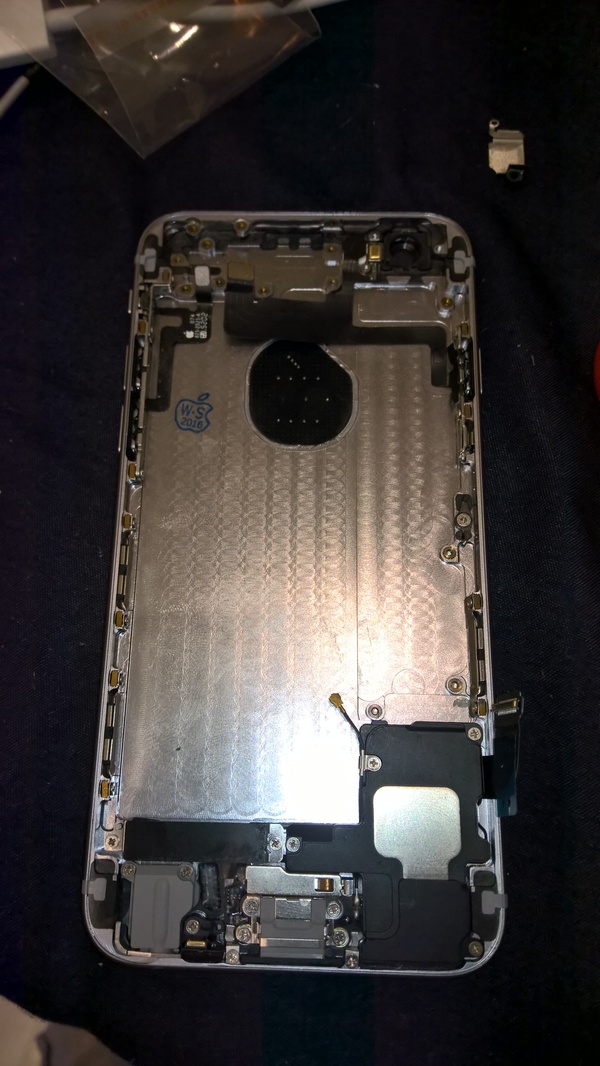

Собрал и поставил все что было "в комплекте" с айфоном, того чего но, извините его нет. Конструктивно важные части все на месте.
Процесс переклеивания рамки дисплейного модуля снимать не стал, так как крайне неудобно.
Полностью собрал, все отлично, все дела чё-каво. Отдал клиенту.
На весь процесс ремонта ушло примерно 2 часа.
Операция для здешних ремонтников простая. Итак, планшет BQ. По словам клиента - не заряжается, лежит уже долго.
Подключаем на всякий случай к лабораторному БП. Реакции ноль.
Разбираем.
Смотрим внимательно на разъем зарядки/передачи данных micro USB. Он развальцован и со следами длительного и частого использования.
Снимаем разъем. Флюс + термовоздушка.
Разъем снят.
Моем все и убираем весь припой оплеткой.
Берем такой же разъем.
Разъемы подобные я всегда паяю паяльником и никогда феном. Ну тут, как и всегда, кто как привык и единого правильного метода не существует - главное кошерный результат. Да, чтоб удобно держать разъем я применяю вот такое нехитрое приспособление.
Впаиваем новый разъем. Моем все после пайки.
В качестве посадки и пайки гнезда я уверен, контролировать поступление 5 вольт от зарядного устройства на разъеме нет смысла. Собираем планшет, кроме задней крышки.
Проверяем на контактах батареи поступление напряжения и его повышение с 2,3В и далее. Мультиметром.
Через некоторое время.
Отлично, оставляем немного зарядиться.
Можно включать.
Собираем, протираем дезинфицирующим раствором, отдаем клиенту.
Всем спасибо.
Добрый день, господа! После диагностики мастерами, на плате выявили погорельцев.
Как и предполагалось: южный мост. Потянуло ещё 2 "дежурки" и по 2 ключа к ним (поправьте меня если я ошибаюсь). Итог таков, запчасти пока не получается найти, предложили подождать до "лучших времен".
Есть мнение что продать его по запчастям и черт с ним.
Всем, кто не остался равнодушным, большое спасибо!
Доброго дня, друзья! В последнее время наблюдаю, что в постах фигурируют преимущественно устройства от дядюшки Ляо и прочее творчество сумрачного китайского гения, да и на практике ситуация аналогичная : стекла/разъемы на сплошном кЕтае с редкими просветлениями...
Однако бывают и интересные случаи, правда все реже и реже....
Сразу оговорюсь: подробного ремонта в этом посте не будет, пост скорее ознакомительный и так делать нельзя (привет ара-сервисам), комменты для минусов прилагаются.
Итак, не так давно, принесли мне пару тел без признаков жизни: Nokia X3 с диагнозом "уронили в мокрый снег, через несколько минут выключился и работать не желает" и... уже полноценный раритет Siemens C45 2003 года, принесли его в нагрузку к X3 со словами: "лет 10 назад работать перестал, купили новый, а вот недавно разбирали кладовку и нашли, если интересно- забирай".
Собственно с него и начнем: почти совершеннолетний Siemens C45, вот такой, повидавший жизнь аппарат:
Телефон расцвета времен, когда для обновления достаточно было просто поменять пару панелек, а неделя без зарядки была обычным делом...А потому для снятия панелей нужны только руки:
Сразу интересная деталь: клавиатура не снимается заодно с лицевой панелью, как было на большинстве аппаратов...
Ну и истинное лицо этого реликта:
Далее вторая особенность: в конструкции телефона нет НИ ЕДИНОГО винта, все на защелках! Тут же видно, что разбирался телефон многократно...
Просто руками разъединяется корпус и....
Далее смотрим, что же скрывают в себе потрАшки:
А скрывают они следы окислов от старого, еще NI-CD аккумулятора, которого давным-давно нет на этом свете, да следы окислов у разъема, при этом КЗ нет...Вычищаем мох и сожалеем об отсутствии ЛБП, ибо родного аккумулятора нет, и запитаться не от чего... Остается только одно- прибегнуть к силе Колхоза... Подбираю из доступных аккумуляторов, чтобы совпадали контактные площадки и полярность, в корпус не установить, но на то он и колхоз...
Выглядит надежно, попытка включить и...
It's alive! Этот монстр жив и даже радостно пиликает при включении! Однако видно полосы на дисплее... Посмотрим что с ним:
Поврежден коннектор и сам шлейф, увы в наличии такого дисплея нет... Но раз уже загорелся идеей восстановить, то подбираю аналог на китайском сайте, параллельно ищу более живой корпус, в будущем соберу пост по его полному восстановлению и он займет почетное место на полке! Кстати в нем даже есть пара игр, в которые можно поиграть и без симки)
Второй пациент, нокиа, залитыш, пришел в таком виде:
По питанию КЗ, батарея в ноль... Самое время распотрАшить!
Прибегну к любимому способу, как не растерять винты: магнитик от холодильника!
А вот и внутренности: хорошо видно, что воды внутри было много...
ПотрошкА поближе:
Тоже интересно спроектированный аппарат: межплатный шлейф толстенный и припаян, и все везде в несколько слоев уложено...
Отмываем товарища в изопропиловом спирте, прожариваем феном и... Похоже отделываемся малой кровью: КЗ ушло!(тут фото нет, мой косяк, вышла мутная-муть, ничего не разглядеть)
Но радость была не долгой: зарядка не идет, на аккуме так и остается 2.7 вольта... Ну раз уж взялся за колхоз- продолжим!
WARNING! не повторяйте это у себя дома, может бабахнуть! Берем зарядку от китайского квадрокоптера: на выходе у нее 300мА и никаких контроллеров, самое то, чтобы нежно подтолкнуть батарею напрямую, при помощи пары проводов dupont цепляется эта машина смерти к обычному блоку на 1А от какого-то смартфона:
Спустя час:
Колхоз сделал дело, колхоз может уходить!
В заключении повторю: не надо так делать, это очень не правильно и могут быть печальные последствия.
P.S. ремонт- исключительно хобби, в СЦ не работаю, и занимаюсь им только в свободное время, которого не много!
