Чем хороши самсунги - тем что на них все и всегда есть: запчасти, мануалы, микросхемы, люди которые их ремонтируют. От переизбытка информации можно и потеряться, а вот от недостатка - это вряд ли. Потому что проблемы самсунгов уже разобраны многократно и наверняка с тем, чем вы столкнулись впервые, уже есть решение на просторах интернета.

Попался Samsung N7100 на котором требовалась замена микросхемы памяти, но до этого его кто-то зачем-то ремонтировал

Оставив следы флюса на контроллере питания. Я в таких случаях, если размер микуросхемы позволяет быстрее снять и поставить, а не лазить с тестером вокруг платы, просто реболлю гретые микросхемы, в данном случае я не стал изобретать ничего нового.

Поэтому снимаем контроллер питания. Как видим размер не очень большой, компаунда нет, поэтому быстрее отреболлить, чем проверить присутствие всех напряжений.

накатываем пастой шары. всегда использую пасту, только в некоторых процах приходится юзать шарики.

Теперь приступим к самой флешке. так обильно можно не заклеивать все вокруг. там максимум соседний процессор может перегреться. и то нужно прилично кочегарить. Обожаю безсвинцовый припой!

Снимаем микросхему, отчищаем все оплеткой и флюсом, чтобы не оторвать лишнего.

так все выглядит после чистки.

подключаем к колодке сначала родную флешку, убеждаемся в том, что ей пришел конец. Записываем новую, для разнообразия решил взять на 32Гб вместо 16Гб. Смысла описывать какие кнопки нажимаются в программе думаю нет. Но если ты новичок и не можешь разобраться в обилии информации в интернете, запутался - пиши на почту, по возможности подскажу. Вообще второй коробочки на картинке может и не быть. все активируется на одну карту в самой программе. Первая коробка, которая подключена для непосредственной работы с микросхемами памяти, а вторая сервисный операции для телефонов LG и Samsung. после того, как микросхема записалась - припаиваем ее на место в телефон и чистим все бензином

Получаем что-то вроде этого

кстати, пропустил фотку микросхемы памяти. очень хорошо, что у памяти в телефонах всего несколько видов рисунков. Если бы извращались как контроллеры питания и процессоры - то ремонтники просто разорились бы на колодках, в которые вставляют микросхемы, для более удобной работы с программаторами.

Теперь берем второй программатор и восстанавливаем родной имей.

Звонит. Еще будет радовать владельца какое-то время

И бонусом 16Gb лишней памяти.

Нахожусь в г. Санкт-Петербург, с вопросами и предложениями - verified.service.spb@gmail.com

Принесли Xiaomi redmi 3 с жалобой на потребление после других мастеров.

После неторопливого 3-ёх недельного ожидания нормальной АКБ с алика, тел работал по словам клиента намного бодрее.

Всем привет ! В первую очередь хочу поблагодарить всех, кто прочитал мой первый пост, за отзывы и критику, а так же подписчиков ! Спасибо Вам) А теперь ближе к делу.

Один из пикабушников, а именно @phatmn передал курьерской службой (!) на ремонт iPhone 5 с просьбой заменить коннекторы лсд и тачскрина, а по пути заменить сам модуль и батарею. Вот и собственно весь комплект. Запчасти были там же)

Первым делом я начал осмотр, удивительного я ничего не нашел, но все же.

Сразу видать где и что, я конечно же сразу подумал: "Фигня делов то, как сигарету выкурить", я немного оказывается ошибался)

Потом решил глянуть в микроскоп.

Тут же включил станцию и приступил к работе. Сначала снял коннекторы, потом обработал посадочные места.

Далее ставим новые, которые мне предоставил @phatmn

На этом вроде как все должно было закончиться, но как я уже писал Вам выше, я ошибался. Подкинув новый модуль я ничего на нем обнаружил, только черный экран (на старом модуле тоже коннекторы повреждены), зато сам телефон радостно брякнул звуком зарядки и мой компьютер сразу же определил его. Наверное глюк прошивки, подумал я и сделал сброс, это не помогло. Непропай ! Я тут же прошелся тонким жалом, но и это никак не изменило ситуацию.

Вспомнив, что у меня есть парочка разбитых модулей (100% рабочие) от пятерки я поочередно подкинул и их, и снова ничего не увидев тяжело вздохнул и отправился спать.

Связавшись с владельцем телефона и немного обсудив некоторые детали, я приступил дальше. Прозвонил разъем лсд, фильтры, а так же конденсаторы и заодно катушку, все оказалось целым. Ну-у-у, тут значит микросхема подсветки, у меня был донор, но я решил купить новую и поставить вместо нерабочей, так и мне проще и еще я хотя бы буду уверен, что она рабочая. Включив станцию я продолжил дальше.

Снял аккуратненько микросхему.

Снял старый припой и почистил посадочное место от флюса, так же убедился, что все в порядке.

Старая микросхема, вместе с компаундом)

А это уже новая и блиИИистящая !

Капелька флюса и она уже почти там, где должна быть)

Уже в конечном варианте, с очищенной платой.

Далее я подкинул новый модуль, который я получил с телефоном и-и-и...ничего.

Тут я уже грязно выругался и полез опять за своими битыми и облегченно взохнув сделал вот этот снимок.

Далее я поставил батарейку на 2-х сторонний скотч, а так же пришлось прикупить новый модуль, который и был установлен туда, где ему и место.

Ну вот и все на этом, друзья)

Ну и по традиции Пикабу моя кошка)

Всем приветЫ!

В очередной раз борюсь со своей ленью....

Принес мне в наколеночные ремонтики @CRAZY41, аппаратик.

Рассказал @CRAZY41, что перестал заряжаться. Хозяин уже поменял нижнюю плату и межплатный шлейф, но не помогло

Фотку "морды" ксяомы я не стал делать. Она как у всех, черная.

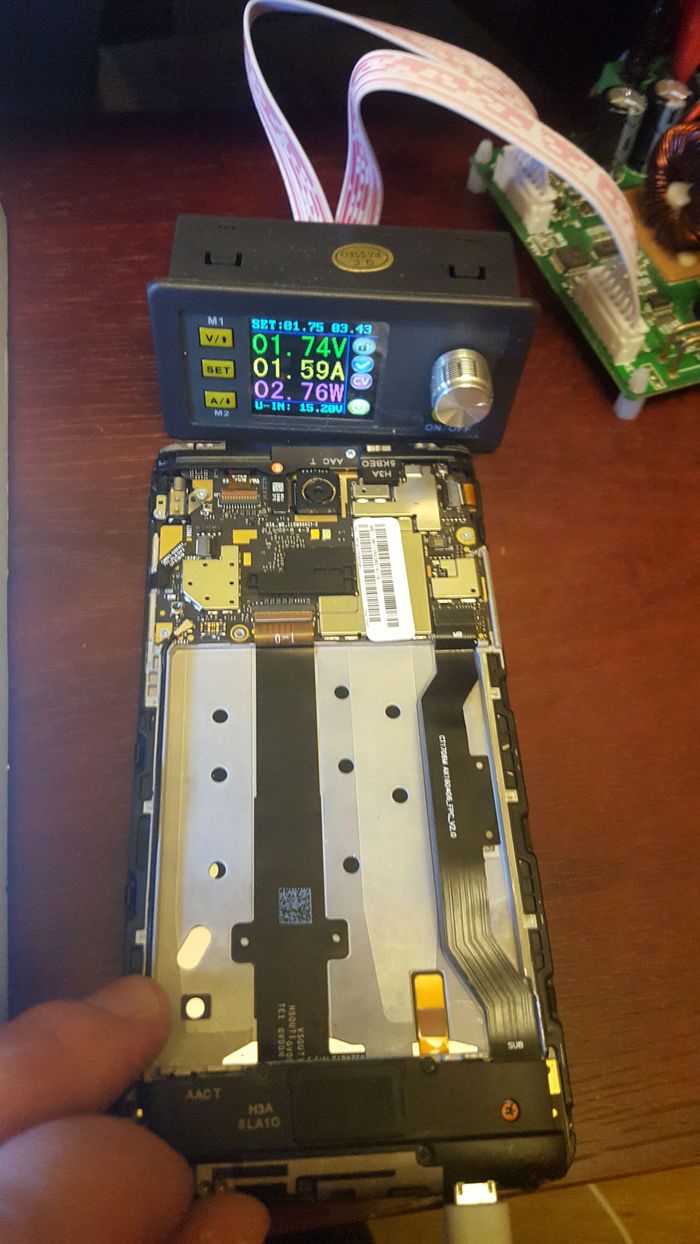

Подрубим лбп поглядеть токи заряда от юсби. Видим КЗ.

РаспотрАшим аппаратик.

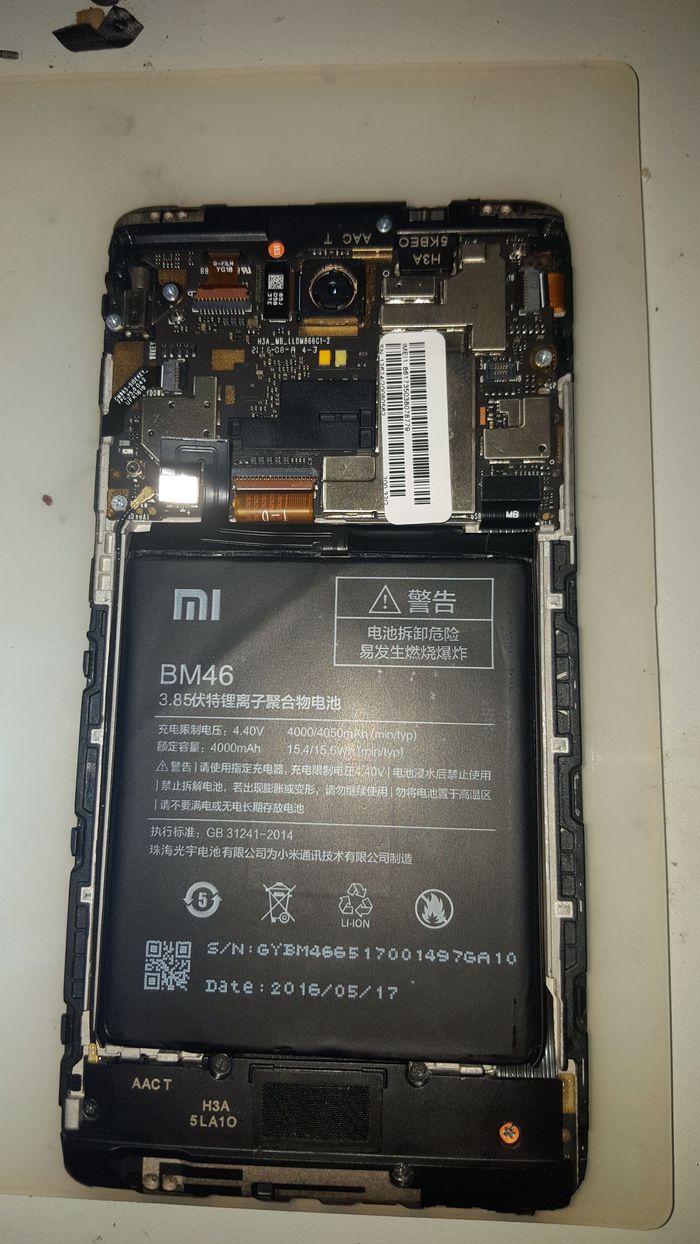

Вот его, всеми любимые, потрАшка.

Подадим, через микроюсби, на потрАшка 3 Ватта тепла, чтоб мизинчиком можно было нащупать место нагрева. Больше тепла не стоит давать, ибо можно плату выжечь.

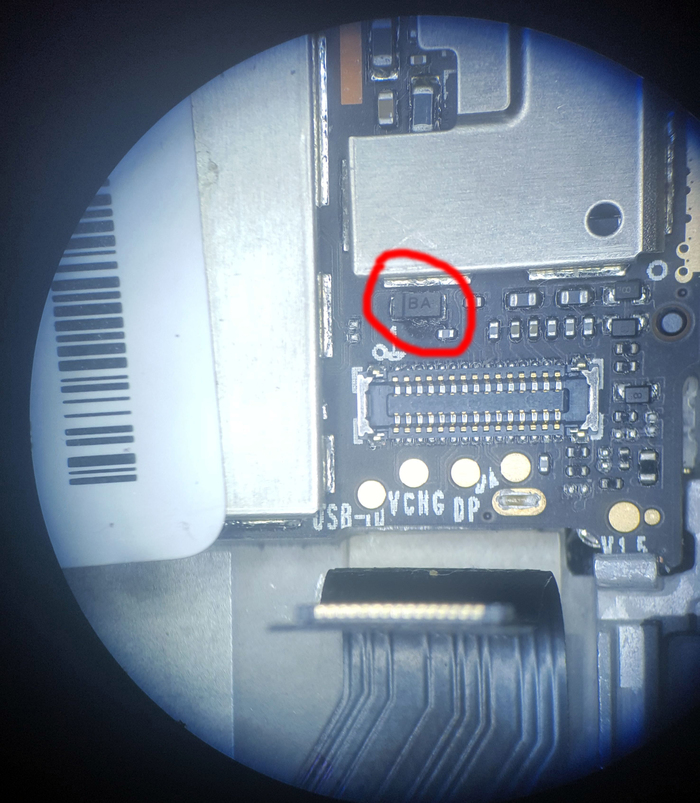

Вот эта деталюшка грелась, "как не в себя"...

Это защитный диод.

Чуть крупнее.

Судя по "луже" под ним, из диода, вытекли потрАшка...

Чуть паялом до него дотронулся, он и развалился вовсе.

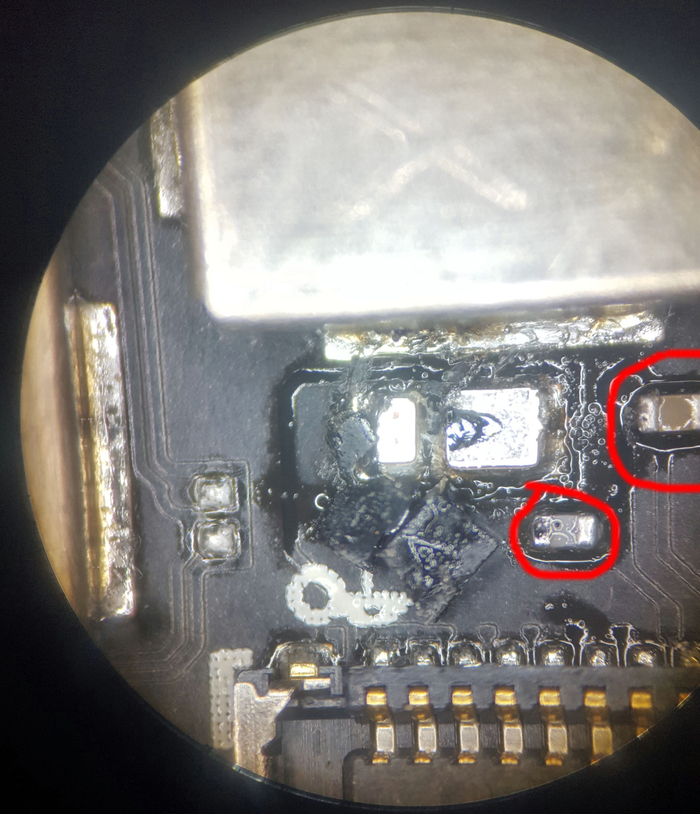

После диода и вот эти кондюки стали греться поочередно.

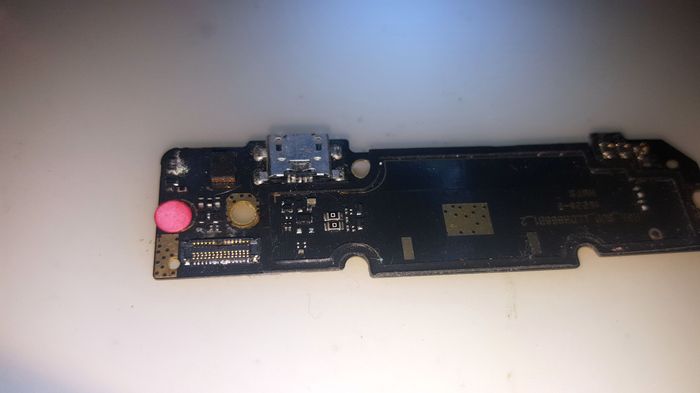

Берем необходимые деталюшки с нижней платы этого же аппарата, но уже донорского.

Можно купить нижнюю плату и с нее посдергивать необходимые деталюшки.

Припаиваем на потрАшка все необходимое и проверяем.

Подключаем шмыргалку.

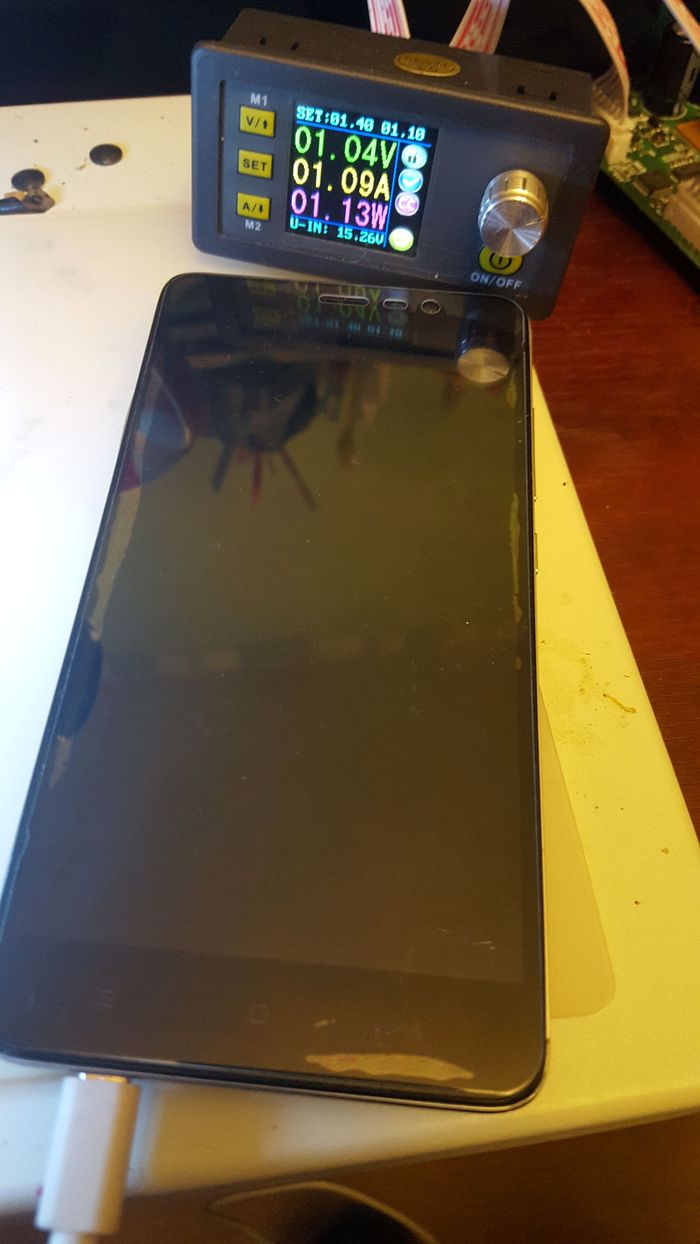

Шмыргалка показывает, что аппарат заряжается в штатном режиме.

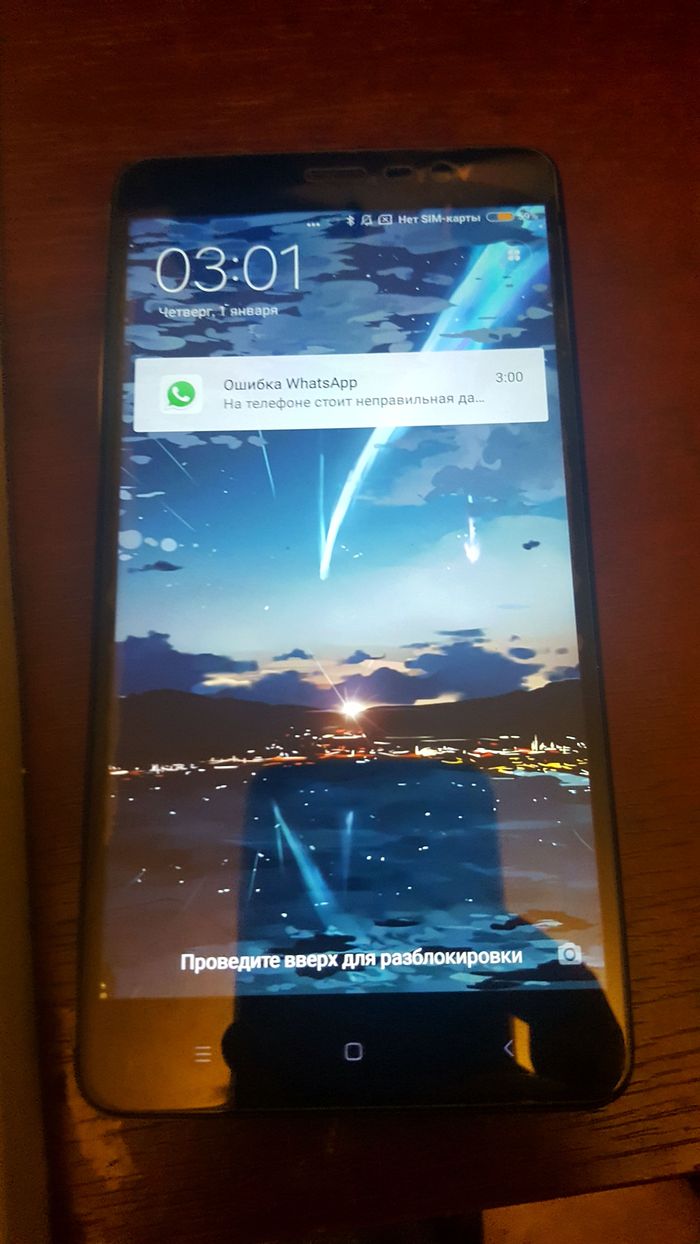

Все работает, все шуршит и теперь вновь можно аппаратик зарядить.

Я В контакте.

Кому не терпится задать вопрос, можете на почту писать gepka2007@yandex.ru

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю, а дома и на коленке. Это у меня хобби такое, ремонтить разные электронные штуки...

г. Санкт-Петербург

Доброго времени суток, имеется вот такой переходник :

так вот, может кто то может посоветовать нормальную программу для управление выводами сего девайся. в системе определяется как: interface usb-epp/i2c...ch341a
