Очень добрый вечер. Сегодня, как и всегда, очень занятная история.
"Очень много трафика"
Вот она
По шкале от 1 до 10 - ему пизда
Говорят он летел в чью-то мужскую голову, но голова увернулась. Видать, пару раз
Значит, аппарат не включается. Подключая к блоку - вижу, что аппарат заводится, но изображение нет. Конечно, блять, нет. экрана - то тоже нет
Ну, черт с ним. кидаю потрАшка кИшки в другой корпус и другой модуль.
С клиентом сразу оговорено, что будем снимать данные, аппарат поднимать полноценно нет смысла - дорого, особенно если все оригинальное ставить.
Собственно как - то так:

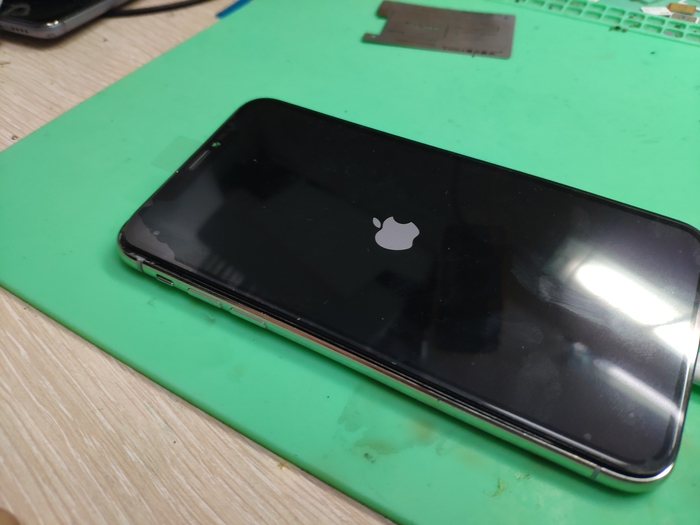

В итоге, он висит на яблоке, иногда проскакивает до ввода пароля и опять ребут.
По этому будем делить бутерброд, сендвич, хату
Ранее я этого не делал и для меня это - как первый секс, больно и потно :D
Рассказываю, что делал я:

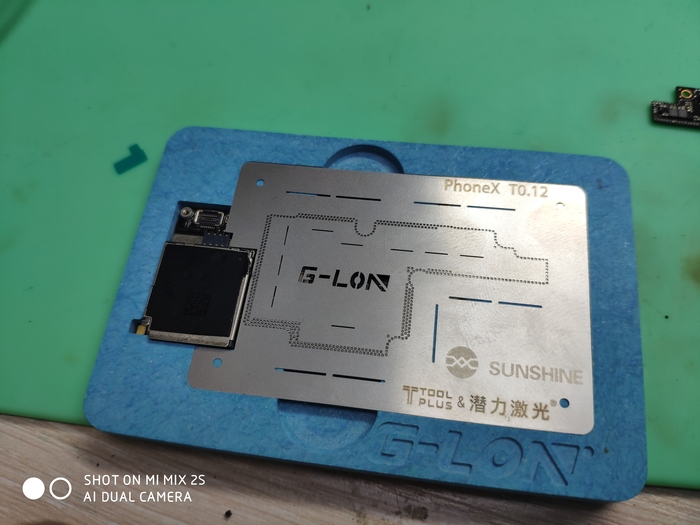

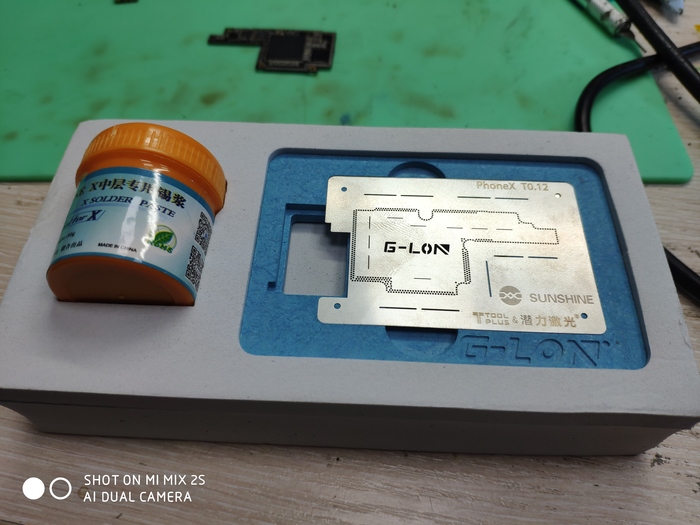

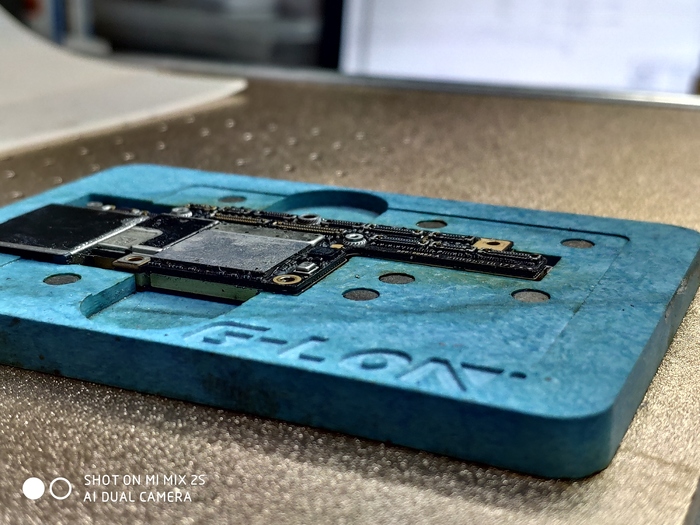

Купил оснастку для спайки платы (держатель магнитный, трафарет, паста)
Стоит эта приблуда 1900р на момент покупки - начало февраля 2019г.
Вот
От себя добавлю: паста - говно. хер расплавишь. брал менее тугоплавкую, в итоге.

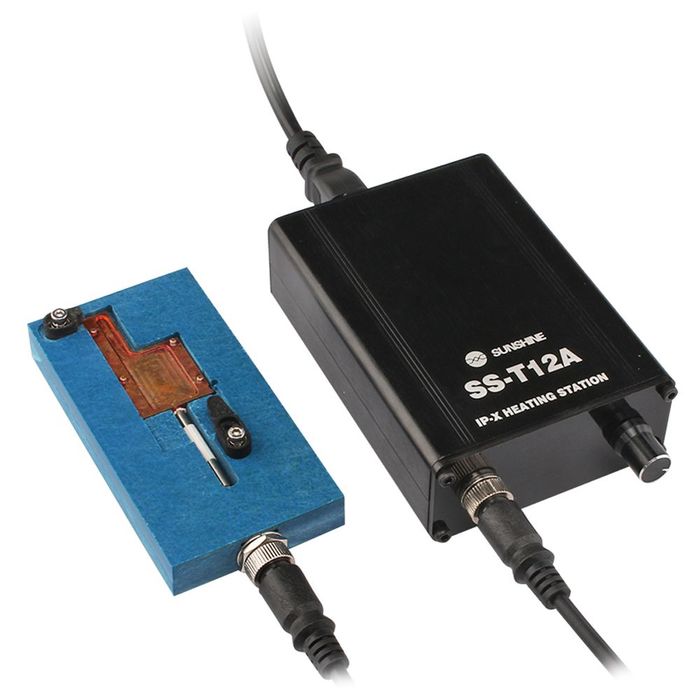

Теперь надо располовинить. Я решил сразу начать с экскрементов экспериментов. Уже ранее видел, как греют феном по кругу и разделяют лопаткой, но не, это не мое. Есть специальные преднагреватели для платы, выглядят так:
Но я рот шатал отдавать 6к за нее. И решил сделать по-своему.

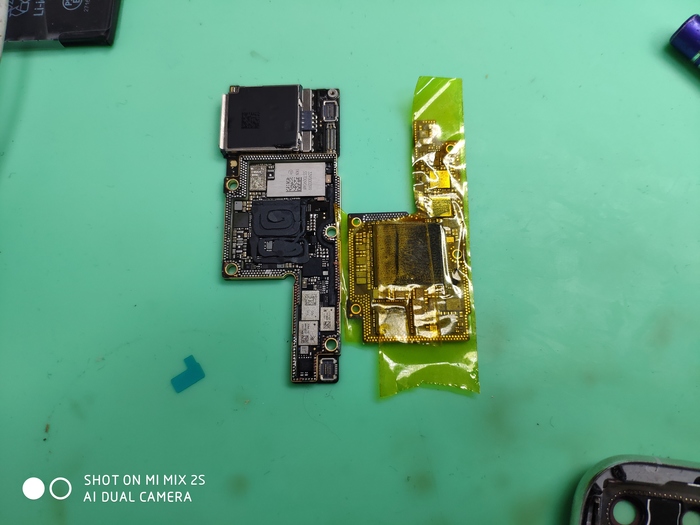

Сепаратор - наше все. 150 градусов, 5-7 минут. И все, плата разделяется пинцетом, как колбаска от хлебушка
Собрано:
И никакого фена. очень удобная штукенция оказалась.
Всегда, как я понял, страдает одна и таже часть платы, как раз верхняя:
На ней находятся NAND и CPU и прочая мишура. нижняя часть - RF

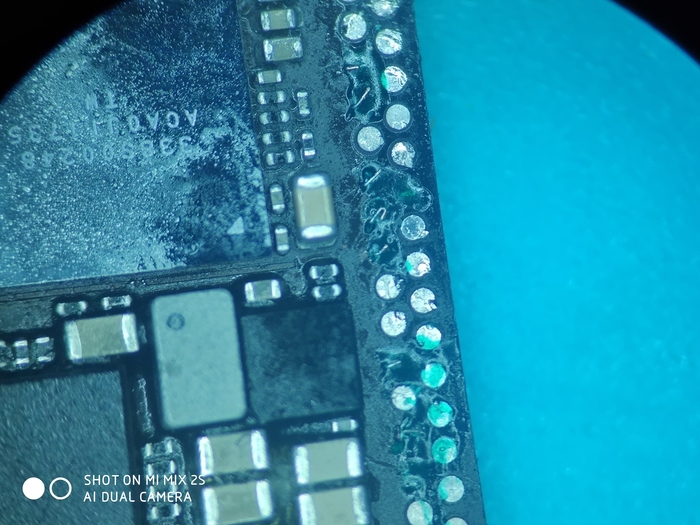

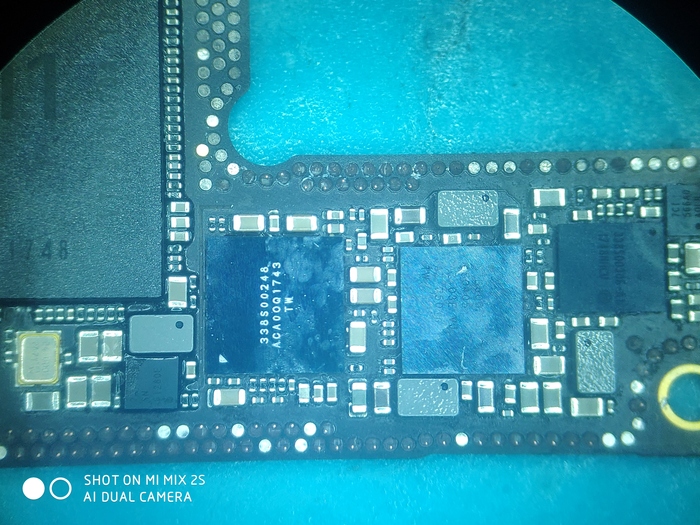

Значит, смотрим в микроскоп и видим примерно такое (данное фото с другого, более безнадежного аппарата, так как оригинал не сохранился, но для понимания сути - достаточно)
Вот примерно такое происходит от удара. Это пиздец, товарищи.
Но мой случай был не такой серьезный. и были оборваны вот эти линии

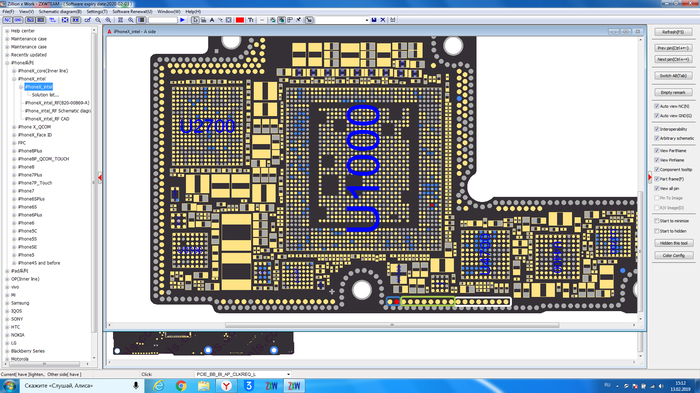

Не очень удачная фотография, но какая есть. Обведены на ней 3 группы линий (снизу), а именно:
- Первая группа слева - Питания BB (Модем)
- Вторая группа в середине - Питание и кажется, если память не изменяет, сигнальные линии по аудиокодеку
- Третья группа все, что отвечает за NFC
Все это дело надо восстановить. Например, если не сделать NFC, то аппарат будет виснуть и уходить в Respring, после ввода пароля. Уже по-экспериментировал))
По краю, как видно, пятаки серые - это GND

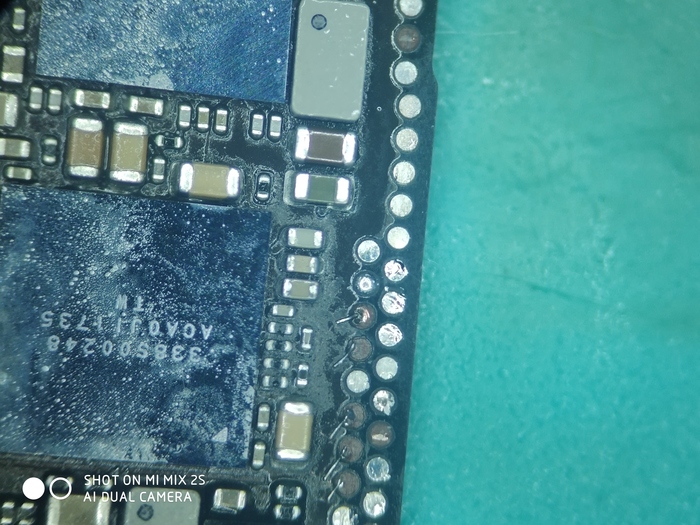

Выглядит это как - то так. (Любителям комариных пиписек - посвящается)
Прозваниваем, что напаяли. если все ок, то можно уже и спаивать обратно. И вот тут начинаются еще приколы.
Кладем/ложим все это дело в держалку и сверху трафарет.

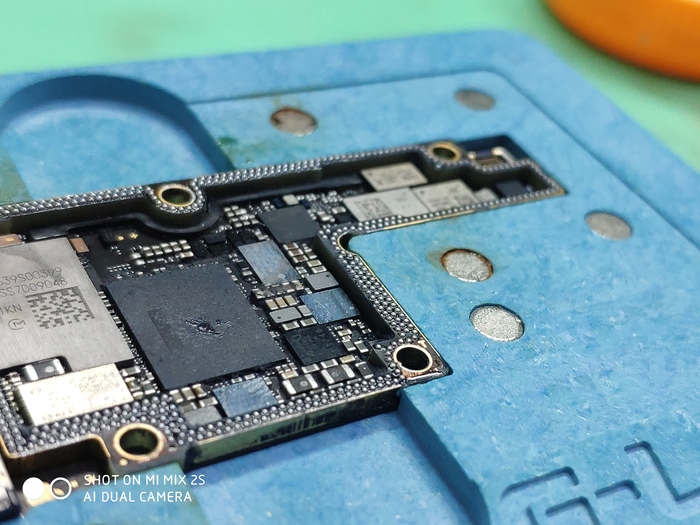

Мазюкаем пастой и аккуратно, придерживая угловым пинцетом, проходимся феном. Плата очень теплоемкая, греть надо долго, даже легкоплавкую пасту. Трафарет гнет, как собаку сутулую, но мы материмся, держим и греем дальше. Получается как - то так:
Потом, когда шары накатились, кладем вторую половину платы сверху, центруем и кладем обратно аккуратно на сепаратор и 5-7 минут греем на 150 градусах. Плату клал уже без держателя. Под собственным весом и благодаря поверхностному натяжению припоя - плата ложится без каких либо проблем. Ждем, пока остынет, собираем в кучку и включаем
Аппарат включился. Пришлось, правда снова сменить корпус, так как предыдущий был клиентский и тоже с трещиной сбоку. Данные вытащили, аппарат даже полностью работает, звонит. дефектов нет. Но полностью восстанавливать клиент не захотел - дорого.
Как бы экран самая хреновая копия - 10500р
Корпус в сборе - 8000р ориг
Восстановление материнской платы - 8000р.
По времени, в совокупе, делая другие ремонты, ушло часов 6.
Так, если только им заняться - часа 3 бы ушло.
Как - то так. Для меня - это новое и захватывающее приключение. Для вас - небольшой опыт.
Буду рад ответить на Ваши вопросы. Спасибо Всем за внимание. Надеюсь, было интересно)
