Всем привет!) Сегодня поведаю вам историю ноутбука, на который попало буквально 2 капли кофе, но их точности позавидовал бы даже снайпер.

В исходных данных имеем некогда "не кислый"  asus g751 с процессором core i7-4720hq и видеокарточкой gtx980m, конфигурация практически топовая для данной модели.

Перейдем сразу к делу, а именно к осмотру платы.

Замечаем 2 сильно пораженные области

№1 это залитый шим питания процессора, на обратной стороне платы.

№2 залитая шим питания хаба.

И если залитие на питании хаба меня не очень сильно огорчило ( т.к хаб в случае чего можно поменять за разумные деньги) то вот залитый шим проца, напряг меня конкретно.

В остальном плата практически не пострадала, были еще мелкие следы засохшего кофе, но без коррозии.

А теперь, давайте-ка я вам объясню мое переживание по поводу залитого шима процессора....

Из опыта могу сказать что в 80% случаев попадание жидкости на шим проца приводит к выходу процессора их строя.

Конкретно в нашем случае, произошел пробой мосфета в цепи питания процессора, и 19в напрямую вошли без подготовки в процессор...

Размыкаем 3 фазы питания и смотрим что со стороны нагрузки у нас 0.26 ом т.е короткое замыкание, нормальное сопротивление процессоров haswell 15-20 ом.

После всех замеров установил что кроме процессора, мосфета в его питании, больше ничего не пострадало, но для перестраховки решаю поменять шим процессора и шим питания хаба( проверять их путем подачи питания у меня нет желания, убить еще один процессор как то не хочется)

У нас на ноутбуке стоит i7-4720hq, найти данный камушек в наши дни за вменяемые деньги занятие не простое, но i7-4700hq вполне себе отличный вариант, который ставился на большое кол-во ноутбуков.

Небольшой лайфхак для проверки этих процов, если допустим вы покупаете уже снятый камень, замерьте сопротивление на блоке конденсаторов около кристалла, там должны быть наши заветные 15-20 ом

У нашего экземпляра все в порядке, реболю на свинец и ставлю на станцию нашего страдальца.

После посадки, даем плате остыть, проверяем все сопротивления, и пробуем подать питание.

Наш процессор встал как родной, все определилось корректно, можно собирать и тестировать.

Первым делом запускаю тест процессора в аиде, что бы убедиться в работоспособности нашего камушка, к счастью все работает отлично)

По сути вот и весь ремонт, учитывая что аппарат 17 дюймовый и плата большая, удивительно как избирательно попала жидкость на плату( попади она чуть правее или левее и таких печальных последствий можно было избежать.

Ну и как всегда, видео вариант данного ремонта)

Я в ВК https://vk.com/viknote

Доброе утро!
В ремонте очень популярный телефон А50. Не плохой телефон за свои деньги, если любите корейскую технику с амолед, у одного из первых появился сканер под экраном, довольно задумчивый правда.

Был утоплен, просушен на батареи, неделю работал, потом "потух".

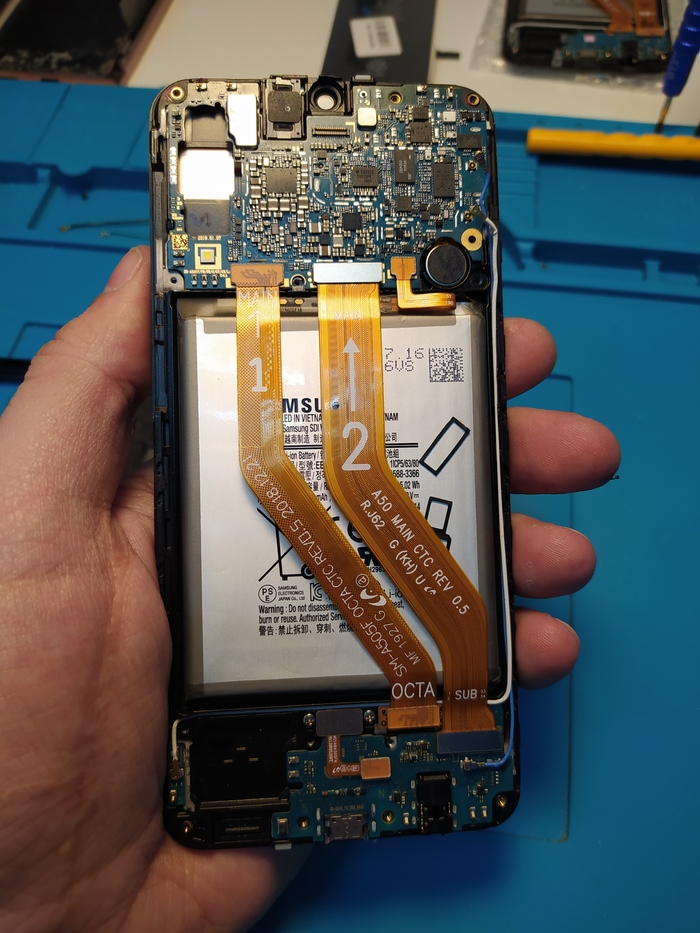

1. Осмотрим плату
2. По очереди будем снимать защитные экраны и устранять последствия.
3. Надеемся на лучшее =)

Белый налёт, скорее всего порошок)

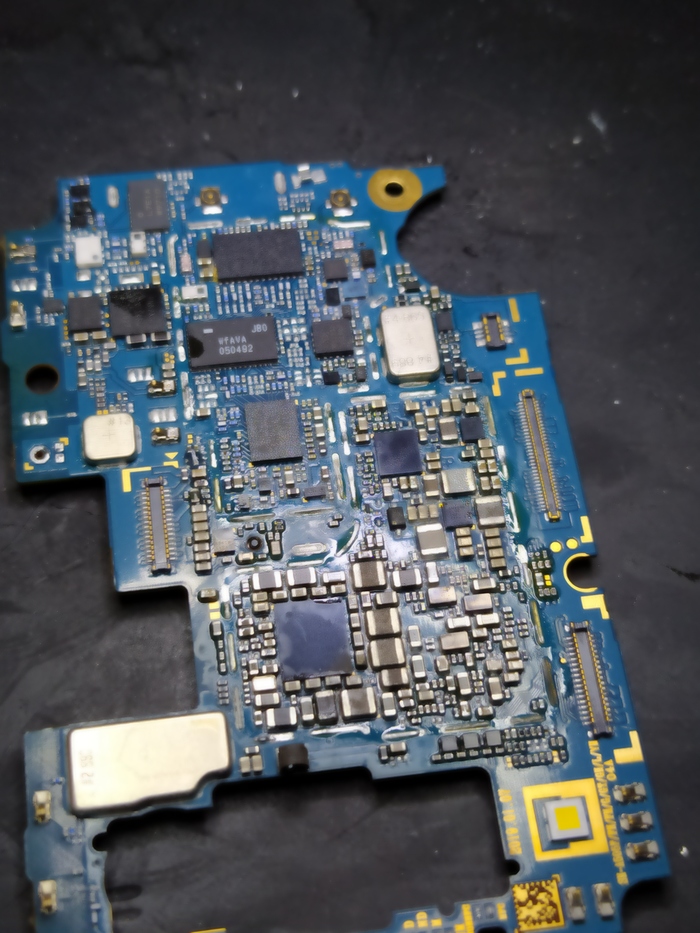

Все в разводах

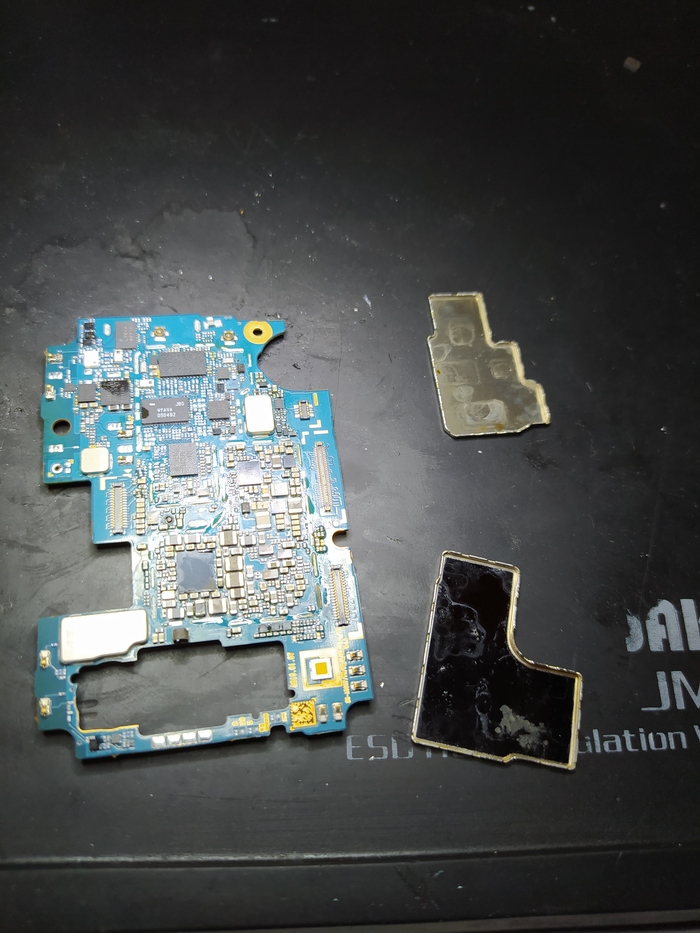

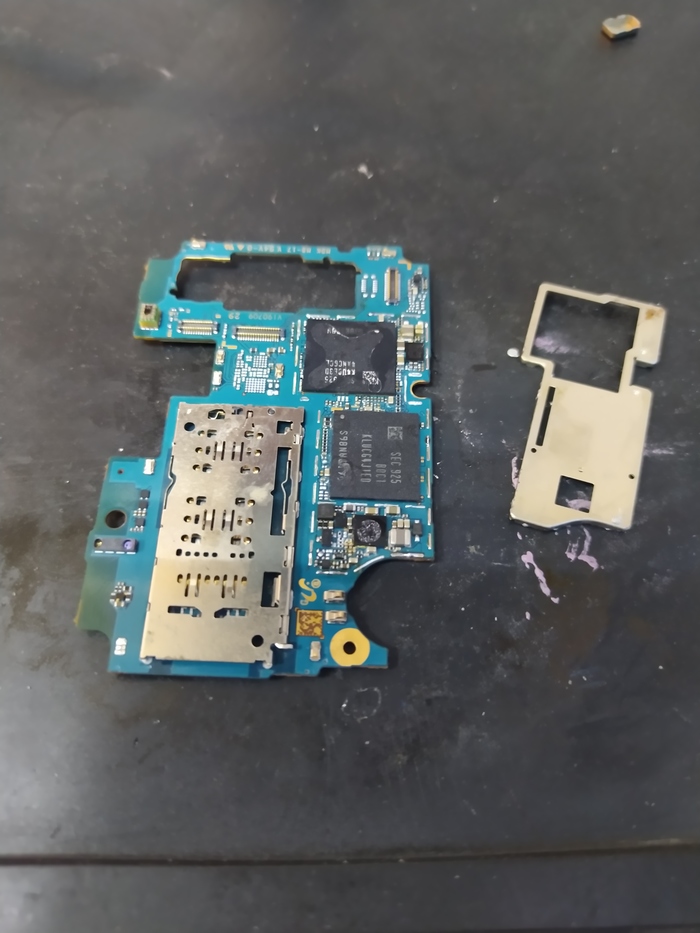

Снимаем

Чистим

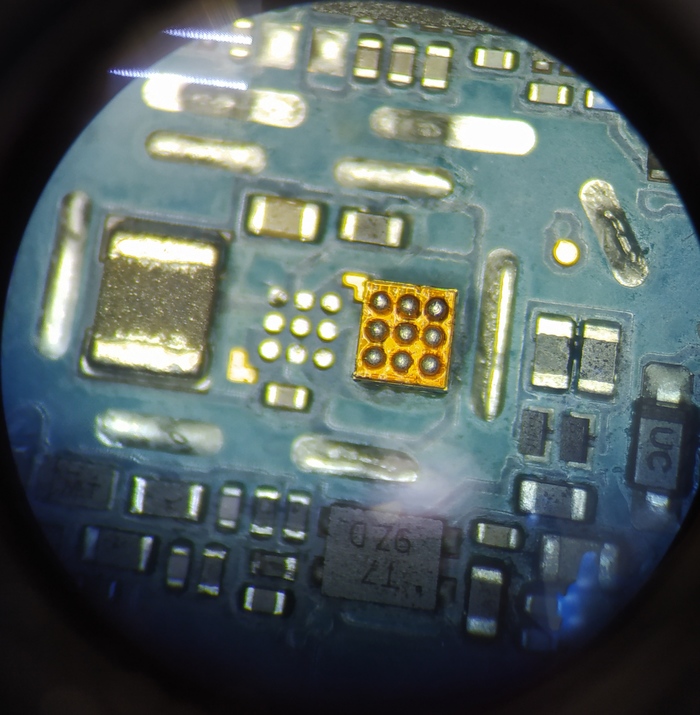

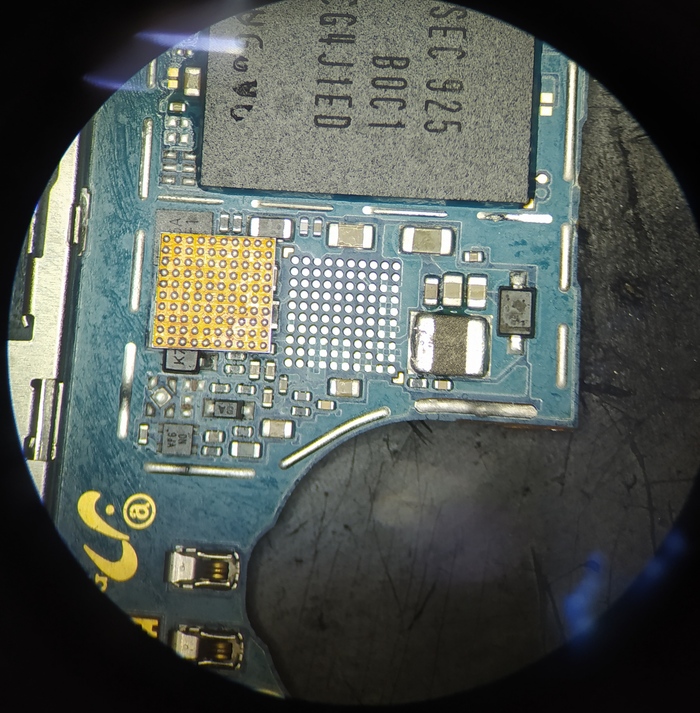

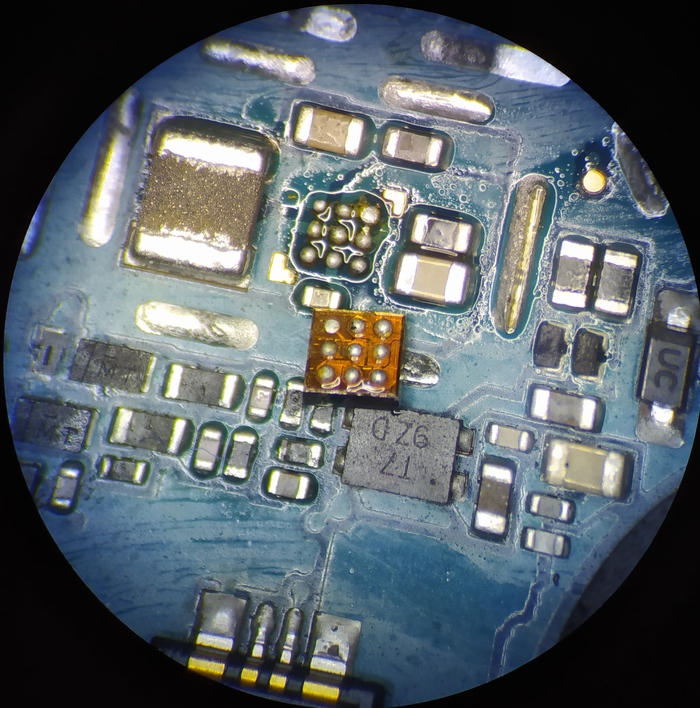

Ошарашиваем микросхему, ставим на место.

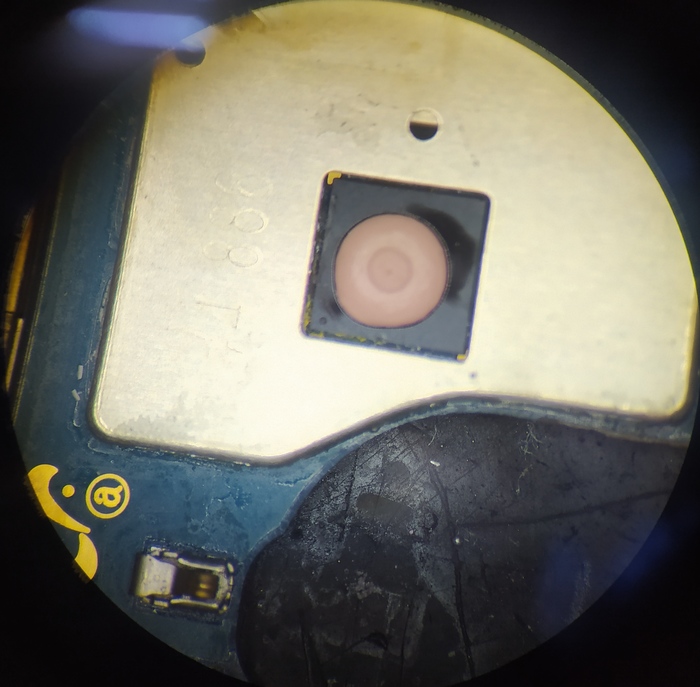

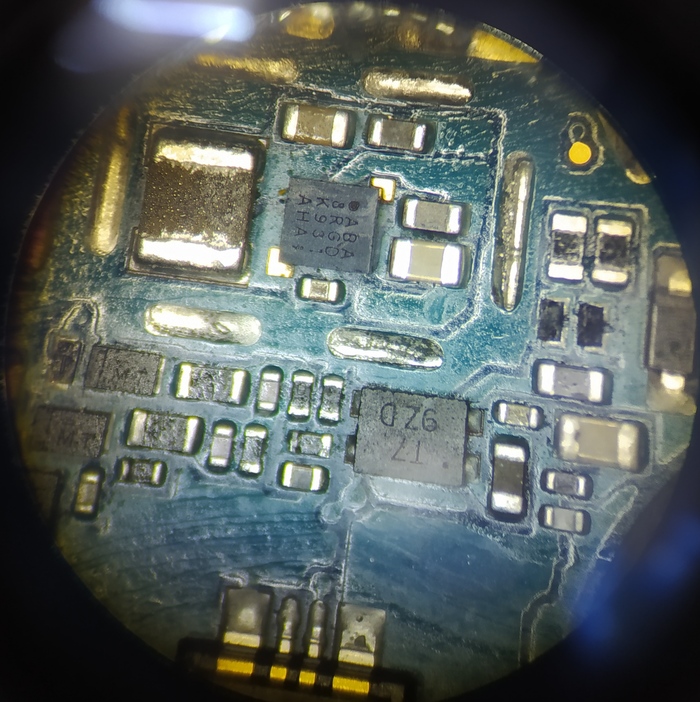

Если посмотреть под углом, видно окислы. К сожалению снять не удалось чётко.

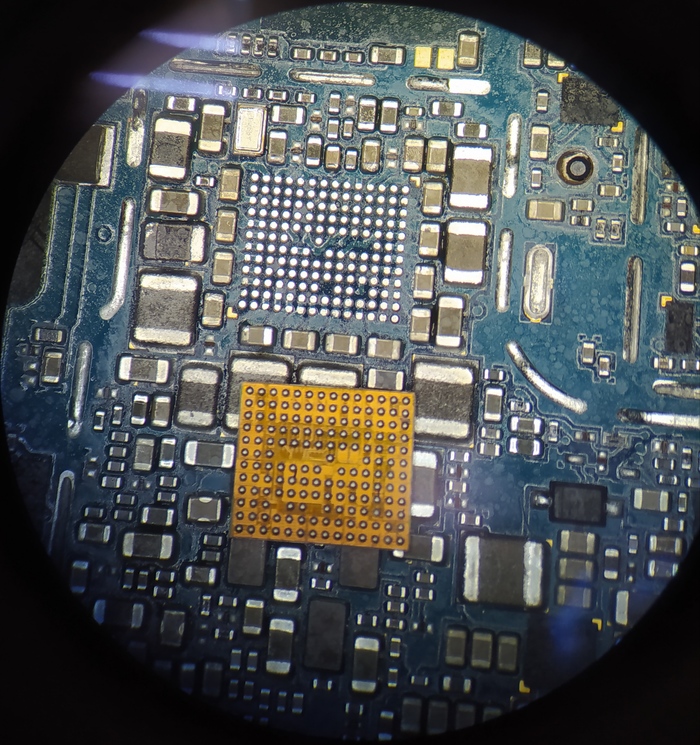

Опять проделываем тоже самое, это рутина

На этой стороне платы вроде всё))

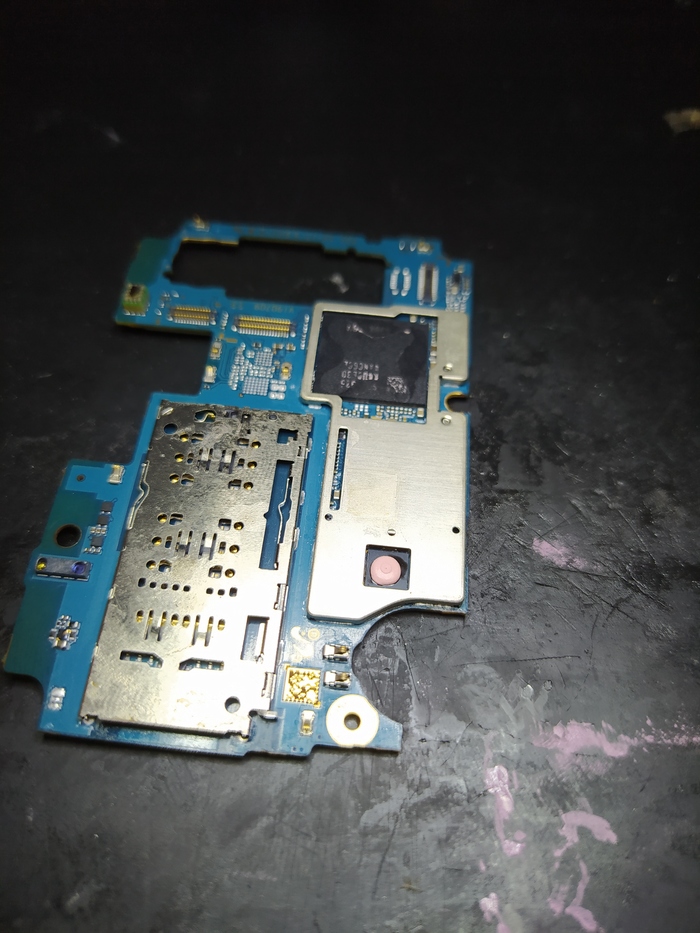

переворачиваем!

Поближе

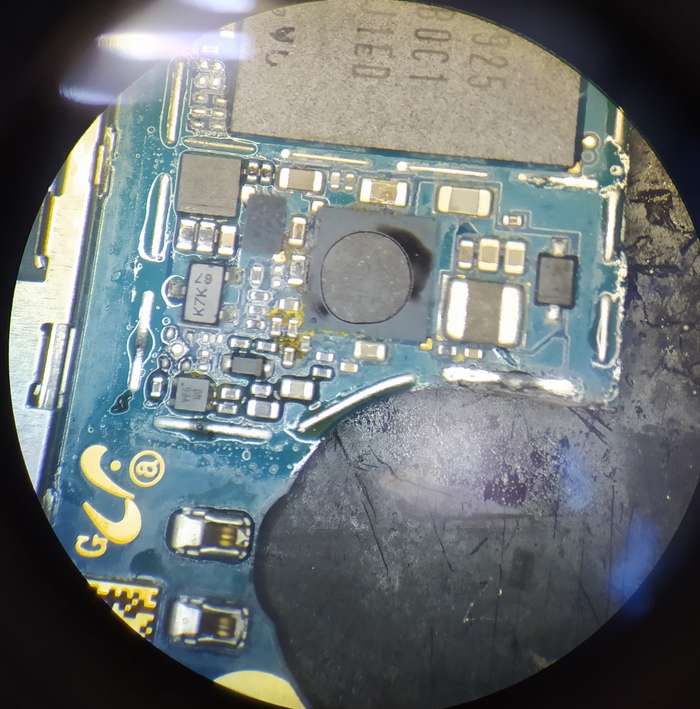

Стандартная плюшка в самсунгах. Что-то среднее между термопастой и термопрокладкой

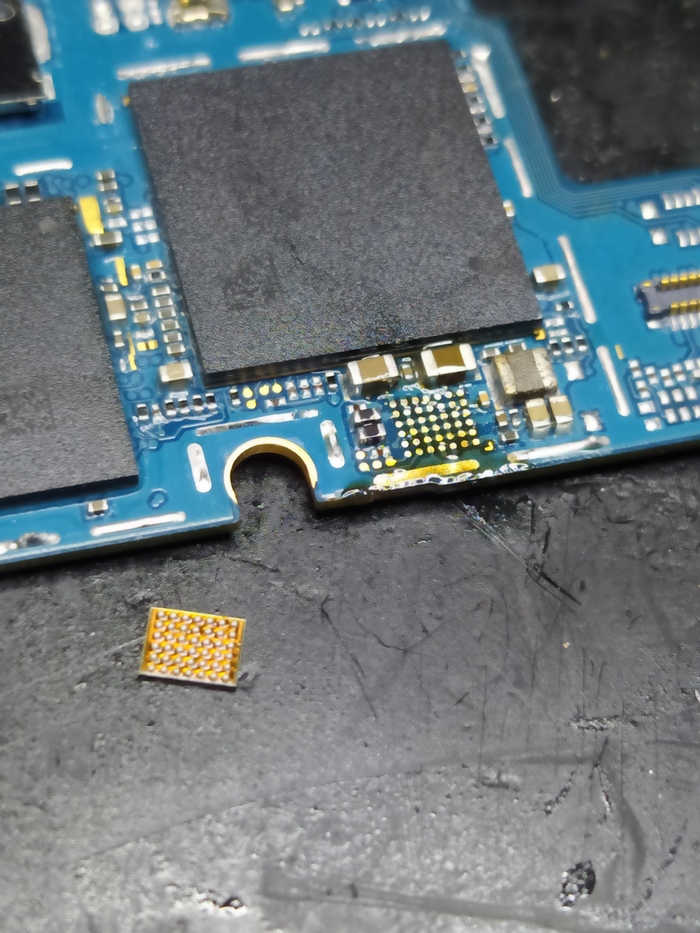

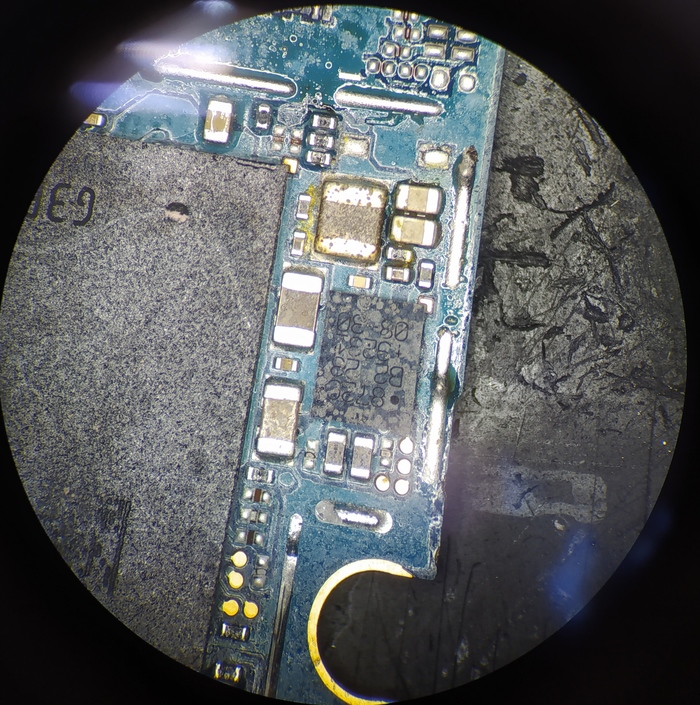

И тут не всё гладко

Печально

Но и это не всё

После переустановки всех микросхем закидываем в уз ванну.
И молимся что бы он запустился хD

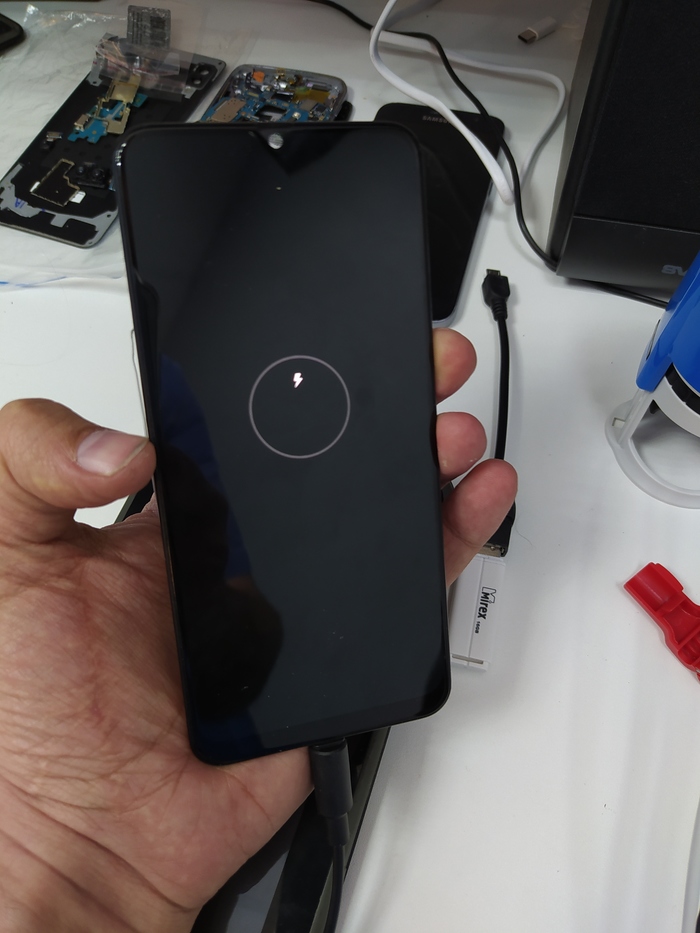

В этот раз нам повезло.

По вопросам ремонта пишите на почту:
meator7@mail.ru

По счастливой случайности удалось спасти ipad mini из мусорки.

Рекомендуется к просмотру нежным и особо впечатлительным.

Картина удручающая, но дальнейший ремонт будет в таком же стиле. Айпад уходит для личных целей.

По диагностике : Замена тачскрина, замена КП(контроллер питания), ну и всякая мелочь в виде винтиков. Если с первым и последним решение есть, то с контроллером питания полная беда. На проблему напасть в легкую, так как на рынке в основном продают перемарк, то есть по факту микросхема скорей всего окажется от айпада 2. А они не взаимозаменяемые, включаться конечно айпад будет, но заряжаться и определяться при подключении вряд ли.

Собрать рабочий вариант из говна и палок - это наш вариант. Не, мне не то что бы жалко денег на КП, но и нарываться на ремарк с дальнейшими плясками не хочется. Далее по делу

Есть у первого айпада особенность, если вылетает КП, то это 90% короткое замыкание по линии PP3V3_OUT

Вариантов масса, поменять неисправную микросхему, либо воскресить родную. Последним мы и займёмся. Скорее, это не воскрешение, а временное решение. Хотя кому как)

Виновник сегодняшнего праздника, встречаем аплодисментами - контроллер питания ушедший в отставку. Но, мы же не просто так все собрались, возвращаем КП к жизни, пускай и в конвульсиях, но он еще поработает.

Скидываем микросхему с платы, и зачищаем посадочное место от компаунда.

Готовим микросхему к установке, но с небольшими изменениями.

А именно, позаимствовала решение на одном из форумов. Надеюсь, автор данного решения не против.

Удаляем не нужные линии с микросхемы (вполне хватает убрать контакты с E1 E2 F1 F2. ), и устанавливаем кп на место.

Далее собираем внешнее питание DC\DC преобразователя на 3.3V

Главное условие, это наличие Enable на преобразователе, иначе, наш айпад будет кушать в режиме сна около 0.47А.

На фотографии тестовое подключение, в айпаде подключается немного иначе.

3.3М выводим после дросселя L8128 на PP3V3_OUT

En подключаем на PP1V8 NAND

GND на GND

Vin на PPVCC_MAIN

Собираем, прошиваем, тестируем, пользуемся. Способ рабочий.

Для тех, кто ожидал красоты, марафета, и прочих "сладостей" - извините, но так интереснее.

Перегорела светодиодная лампа.

Хотели выбросить. Решил разобрать и попробовать воскресить.

Снимаем пластиковые заглушки и абажур. Тут нас уже встречают светодиодики и бп. Вот они то нам и нужны.

дальше дело за малым подключаем провод со штепселем(папа) с одной стороны и 2 провода к лампе методом скрутки(полярность не имеет значения, конечно если штепсельный провод не имеет желтого провода, это заземление отрезаем его (должно остаться два провода)) и обязательно изолируем скрученные провода (я воспользовался бумажным скотчем (лучше использовать изоленту (синюю))), убедившись что все безопасно подключено и изолированно втыкаем штепсель(папа) в розетку(мама) ⚡️220в.⚡️

Итак, дело движется к развязке. Дальше берем пинцет (можно любой металлический предмет для замыканий), например разогнуть скрепку.

и начинаем поочерёдно замыкать контакты светодиодов, дабы обойти прерывание цепи и найти сгоревшую пару светодиодиков. (что бы не сбиться-светодиоды пронумерованы, наверняка для нас) :-)

когда мы обойдем обрыв цепи и вычислим сгоревший светодиод, способом упомянутым ранее - цепь, по природе своей электрической магии, прийдет в рабочее состояние. И о чудо, светодиодная лента засияет ярким светом (свет будет очень ярок, берегите глаза)

Эврика!!! Сгоревший светодиод обнаружен, это светодиод под номером 5, 6й так же сгоревший, но мы на него забьем, поскольку он в паре с 5м, если вам чем то больше не понравился 6й светодиод, то можете удалить его.и забить на 5й.

Итак, это очень важно, возможно важнее всего, вынимаем штепсель из розетки что б не ослепнуть при дальнейших манипуляциях.

Вообщем самым вандальным способом выламываем его(5й светодиод, нуи ли 6й) всем, что только попадется по руку(я воспользовался утконосами) хрясь!

...итак, двигаемся дальше.. светодиод уничтожен и нам нужно замкнуть охреневшие, от сия происходящего, контакты. Воспользуемся конечно же паяльником. Берем немного канифоли и припоя.

Получилась капля, замкнувшая контакты.

Итак, проверим

Работает! (кроме двух светодиодов, при большом желании их можно заменить на аналогичные, только рабочие :-))

Вынимаем штепсель, собираем.

Должно получиться что то вроде этого.

конец

Да, мастера-ремонтировщики бывшего СССР смеются над методом гофрокартонного шима. Это их право, полагаю. Но это работает годами, если  сделать это так, как на этом видео. Чаще всего пианино не подлежит эксплуатации, так как срабатывается деревянное посадочное место под колок, и строй пианино представляет "колокольный звон". Колок "отказывается" держать струну в нужном натяжении и, как следствие настройщик не может настроить такое пианино. Пианино обречено и ждёт своей "смерть" на свалке. Но есть один метод, который способен изменить ситуации к лучшему - можно и нужно восстановить фрикцию колка, используя обычный 3 мм гофрокартон. Да, процесс долгий, нудный, но каждый мирянин может сделать это. Почему бы и нет? Тысячи таких пианино по бывшему СССР всё ещё ждут своих мастеров из народа, принёсшим со свалки картонную коробку из под печенья и, вооружившись 6 мм разъём розеткой. Мужчина, который может изменить ситуацию должен только понять, что ему делать, внимательно посмотрев до конца фильму и, положительным результатом будет возвышенные звуки, пусть "не молодого", но восстановленного им самостоятельно, безо всяких настройщиков, пианино.

Наверное такой мужчина ходит где-то рядом, может быть это любимый муж, папа или друг семьи.

Дерзайте, да будет Вам океан МУЗЫКИ,

Кстати,  американский техник создал на Международном форуме тему :Ok, so I've been thinking about Max's cardboard fix. Вот, что пишет Loren D :"His method of repairing loose tuning pins by inserting corrugated cardboard, to be precise.

Now, I'm thinking.....what really is a valid reason as to why it wouldn't work? I understand that the cardboard will eventually disintegrate, but it will take many, many movements of the pin before that would happen. In other words, years of tunings.

Second....let's say it does disintegrate. It's still leaving the fiber in the hole between it and the pin.

I know it seems like an unorthodox repair that a lot of us just summarily dismissed, but when really thinking about it, I'm not sure I can come up with a real reason why it wouldn't work.

Many repairs we take for granted today were unorthodox at one time (CA glue in piano repair, for instance).

So.....?"
