Простой ремонт GTX1060 3 Gb от Asus
Доброго времени суток!
Давно не выкладывал постов про ремонты, был полный завал со свободным временем.

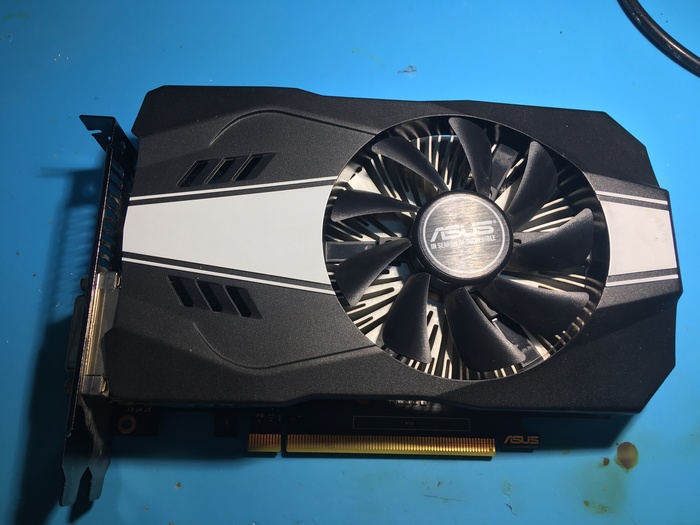

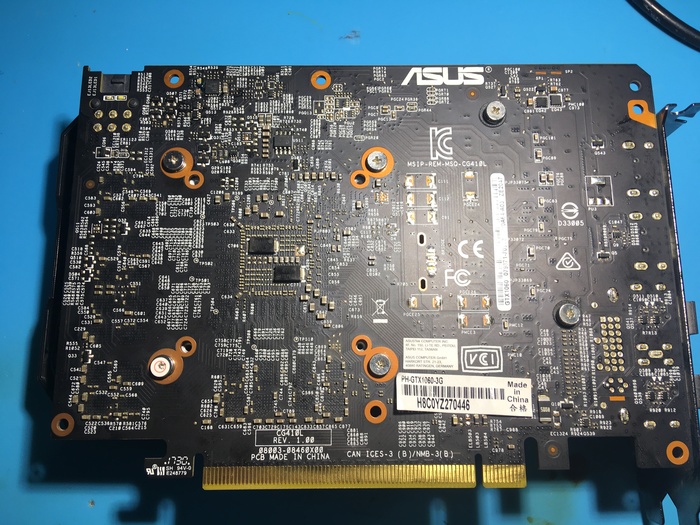

Итак, сегодня будет обзор несложного ремонта GTX1060 3 Gb от Asus.
По уже классическому сценарию карта перестала выдавать картинку после замены термопасты))
В большинстве случаев, если карта перестала работать после таких манипуляций, причиной служит сбитый компонент или поврежденная дорожка.
Ремонт, как обычно, стоит начинать с визуального осмотра, предельно внимательно, т.к. я сам не первого раза увидел сбитый элемент))
На помощь приходят лупа/микроскоп и т.п.

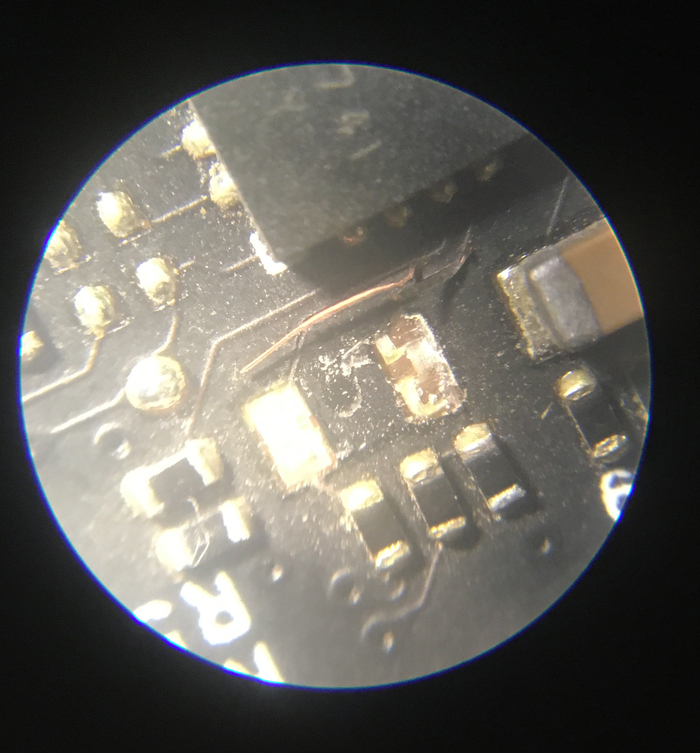

А вот и обнаруженная причина неисправности:
Оторван с корнем керамический конденсатор и дорожки возле ina3221 (микросхема мониторинга напряжения, от нее же поступает сигнал EN на запуск основных напряжений питания видеокарты).
Причина ясна, будем восстанавливать

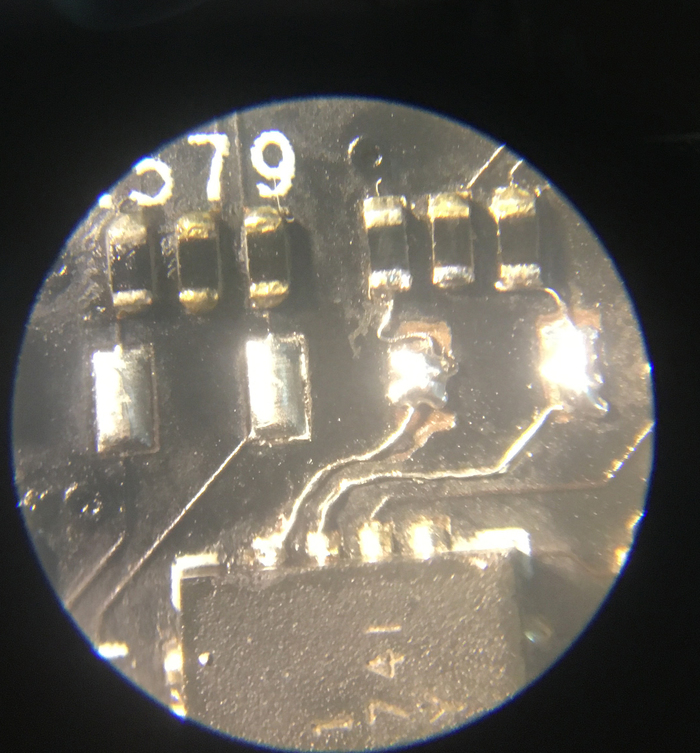

Прокладываю новые дорожки из тонкого проводника, а в местах пайки оторванного керамического конденсатора делаю проводник "гармошкой".

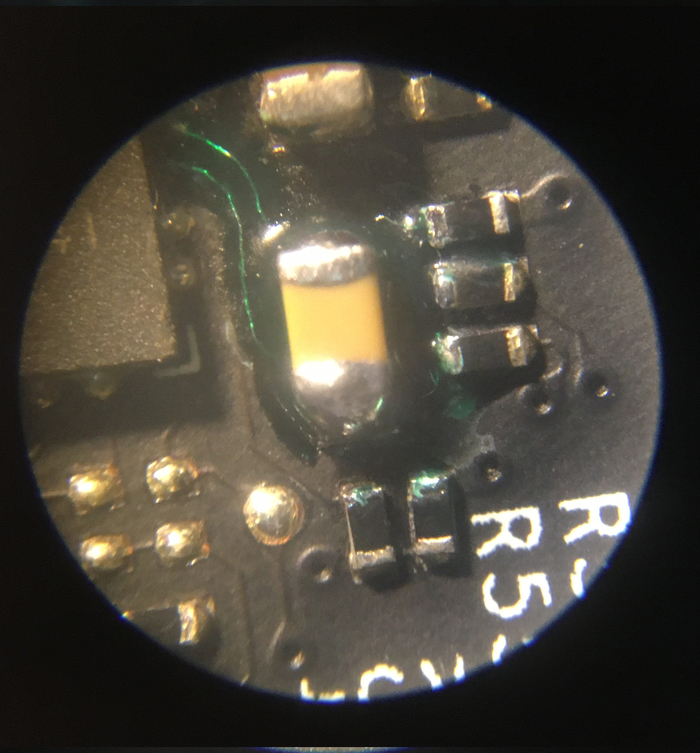

И конечный результат - конденсатор установлен (измерил номинал соседнего конденсатора и установил такой же емкости), дорожки восстановлены, все изолировано паяльной маской (кстати сушу пол лампой для маникюра, спасибо жене))

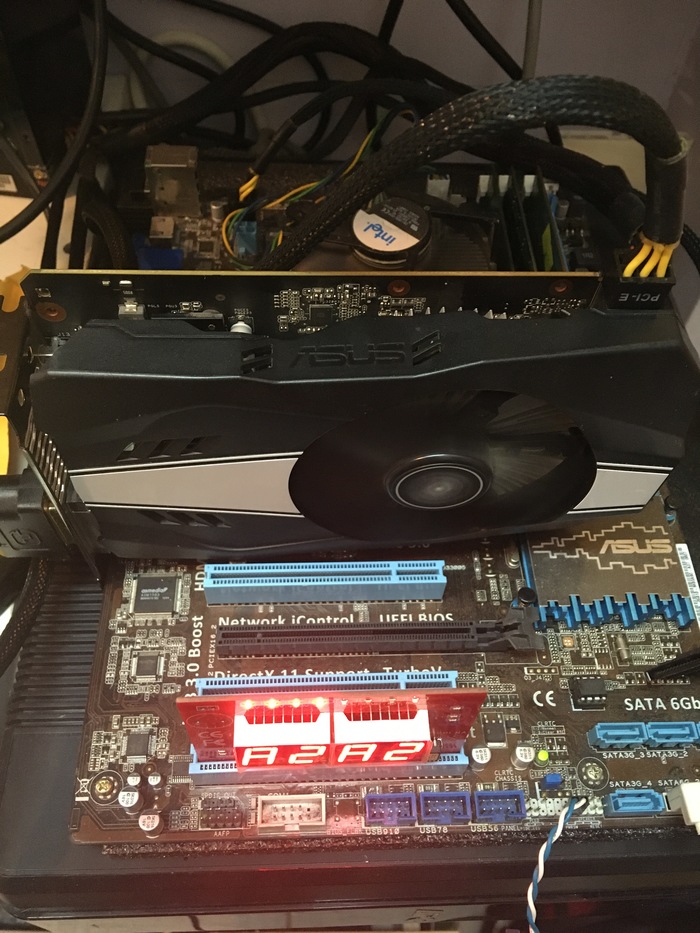

Устанавливаю карту в стенд и тестирую

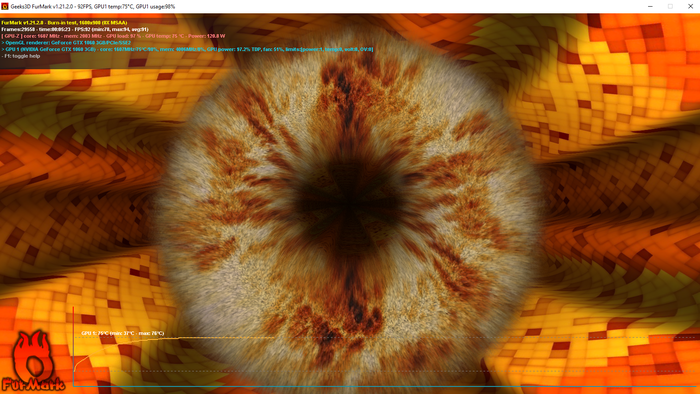

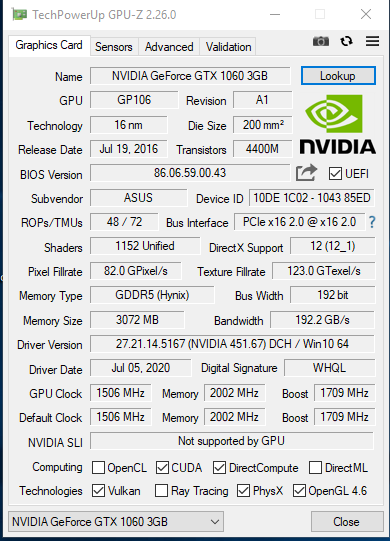

Тесты карта прошла, ремонт считаю завершенным)
Товарищи, будьте внимательны при обслуживании техники, одно неловкое движение и прямая дорога в сервис)
Всем спасибо за внимание, надеюсь пост кому-нибудь поможет или предостережет от банальных ошибок)
