История о том, как попасть на рубль если не проверять детали.
Пришел на ремонт аппарат, кедр ММА 220. Все стандартно, вышибли ключи, и драйвер. Так как у меня частенько приходится восстанавливать драйвера, то я заранее закупался стабилитронами на 18в. Типа вот таких.

Ну, все сделал по накатанной, заменил ключи, восстановил драйвер, проверил, отдал клиенту.
И потом клиент снова приходит со сваркой. Картина та же. Вышибли ключи. Я в недоумении, как бл*дь он смог сломать аппарат с 4ыремя 80Амперными мать его ключами?!!? На фото ниже вот их внутренний мир.

Так как аппарат был сломанным, а клиент недовольным, я начал проверять все более тщательно, и вдруг, заметил что на ШИМ сигнале который идет на вход силовых ключей, иголочка как то странно высоковата, и если на глаз судить то там должно быть около 20в хотя его ДОЛЖЕН БЫЛ СНИЗИТЬ стабилитрон до 18в.

Достаю драйвер, вызваниваю этот треклятый стабилитрон, все норма, звонится как исправный. Но, для эксперимента заменил левый стабилитрон на супрессор 18вольтовый.

И сравниваю шим сигнал.

Как говорится, найдите разницу. Для тех кто в танке поясню. На первом фото пики до 21в, на втором 18в. На первом фото установлен стабилитрон от одного продавца, на втором супрессор(тот же стабилитрон) на 18в от другого. На одном плече стабилитрон режет пики, на втором нет. Но оба они звонятся как исправные.
Вывод: Из-за того что я не достаточно тщательно проверил сигнал, я упустил неработающий стабилитрон который не ограничивал напряжение на затворе. Это привело к отправлению силовых транзисторов к праотцам. Штучка стоила 260руб.
Это вам не телефончики с видеокарточками, это СИЛА!!!!
P. S сначала я подумал что 80N60 от аоувезика поддельные, но расчлененка показала нехилых размеров кристаллы. Для 260руб вполне недурно...

Видеокарту Zotac GTX1070 привезли из другого города на срочный ремонт. Не определяется, нет изображения

В ходе диагностики выяснил, что тестовый стенд зависает с картой на пост-коде В2

Но это не обычная проблема с видеопамятью как может показаться, поскольку стенд висит бесконечно.

Разбираю видеокарту и провожу замеры. Сопротивления на основных линиях питания в норме. Сопротивление по питанию видеопамяти показалось немного заниженным. Когда я подключил карту к лабораторному блоку питания, оказалось что общее потребление ниже нормы - всего 670мА.

Причина этого - отсутствие питание видеопамяти

Разбираюсь в чем проблема. Питание памяти формируется шим-контроллером RT8816A

Осматриваю под микроскопом эту область и виду прогоревшую дыру в резисторе

После этого резистора низкое сопротивление, порядка 50Ом

Снимаю сгоревший резистор и шим-контроллер

Меняю компоненты на исправные

Теперь потребление карты возросло до нормального значения: 1,1-1,2А

И напряжение питания видеопамяти появилось

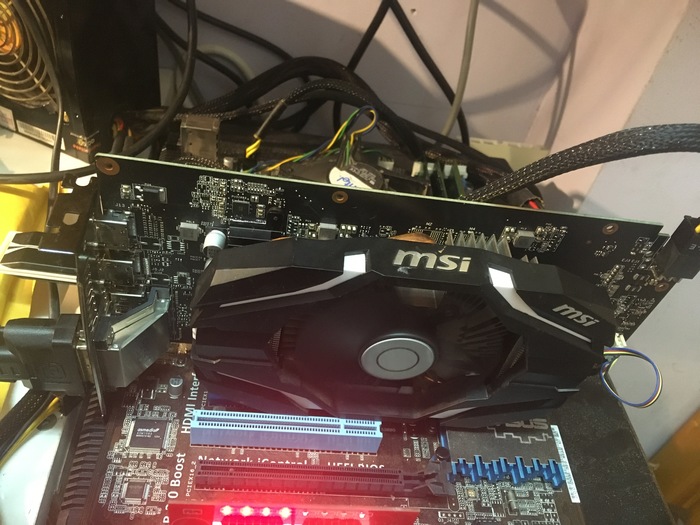

Теперь можно проверять видеокарту в тестовом стенде.

Изображение есть, видеодрайвер установился.

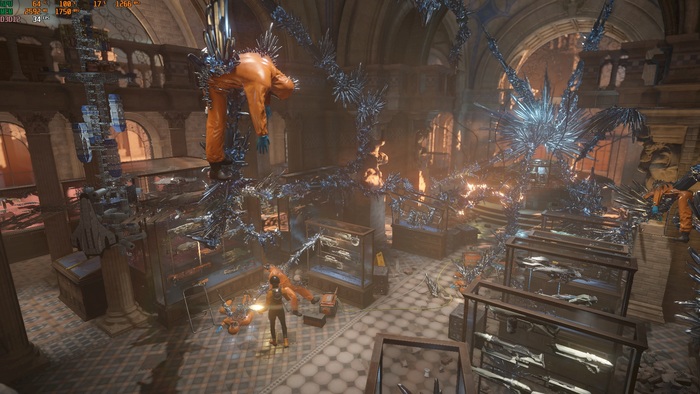

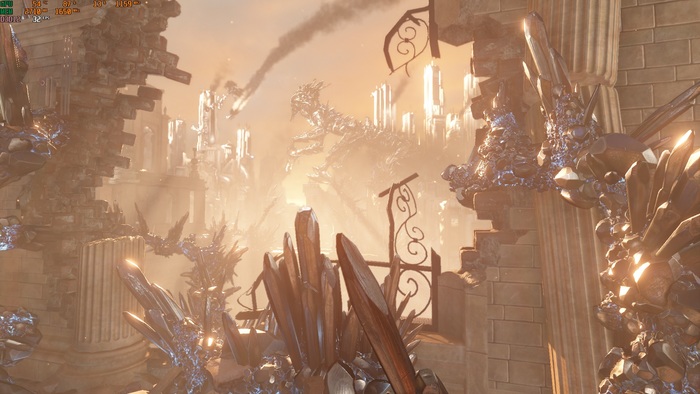

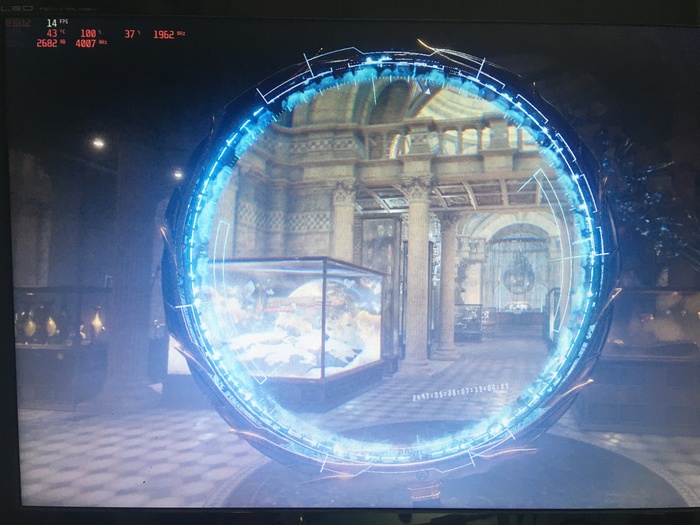

Тестирую под нагрузкой.

Всё в полном порядке. Тесты отремонтиованной видеокарты под нагрузкой прошли успешно. Погонял пару часов и выдал владельцу.

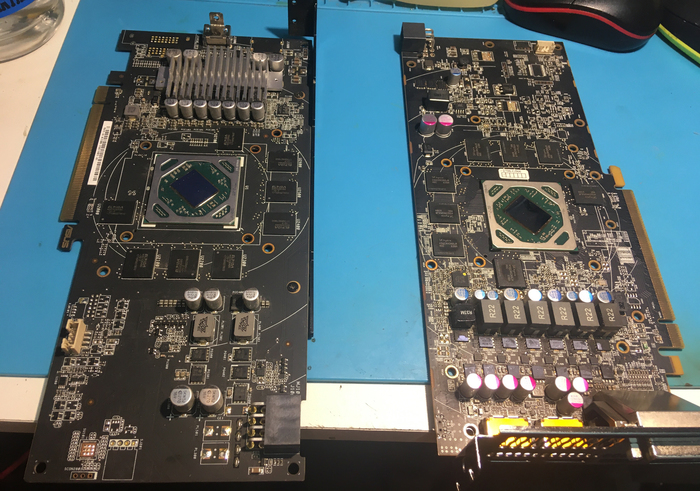

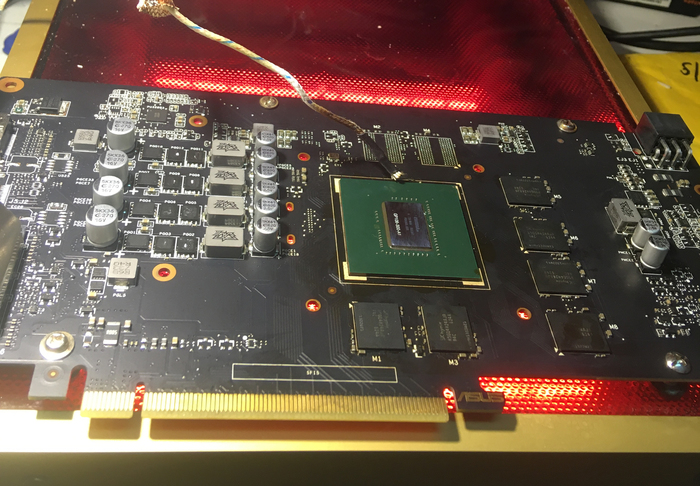

Доброго времени суток! От подписчика на ремонт пришли две видеокарты RX 470 ASUS Mining Edition и RX 480 от PowerColor на 4 Gb (Elpida и Hynix) и симптомами, что не выводят изображение.

Карточки пришли без СО и одна без передней планки, но на порядок ремонта это не влияет.

Первым делом - визуальный осмотр, затем замеры сопротивлений и проверка наличия всех напряжений. У обеих карт с этим проблем не возникло, значит можно приступить к тестированию видеопамяти.

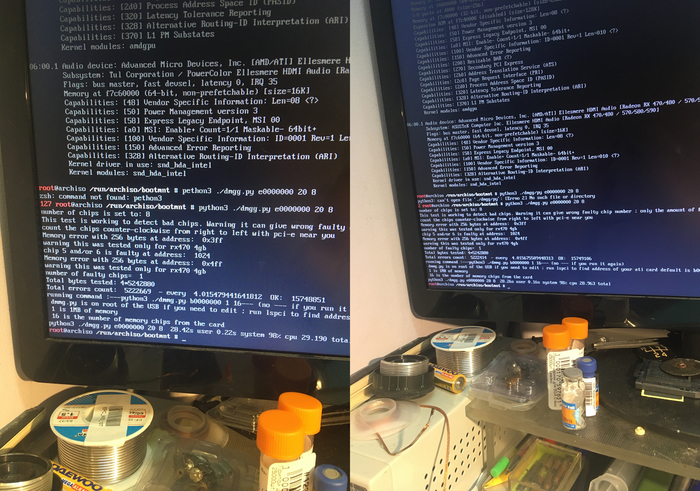

Методику тестирования я уже описывал ранее Ремонт Sapphire NITRO+ RX480 на 8 Gb с использованием новой программы для тестирования видеопамяти АМД  поэтому покажу сразу результаты тестов)

По странному стечению обстоятельств, ошибки по памяти на обеих картах обнаружились в одном и том же канале)

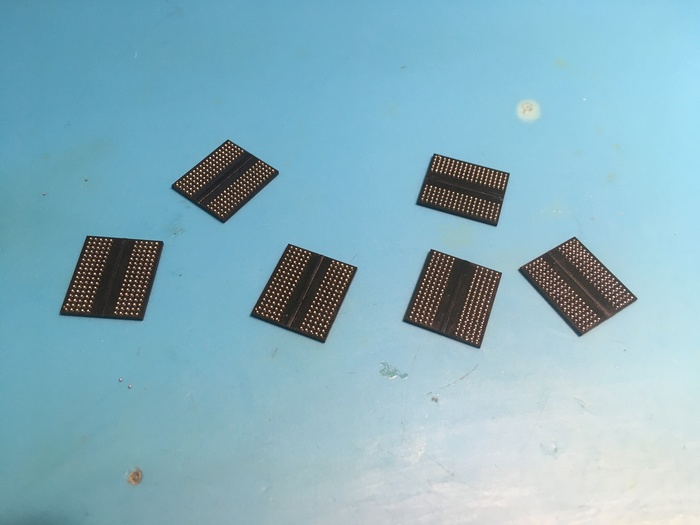

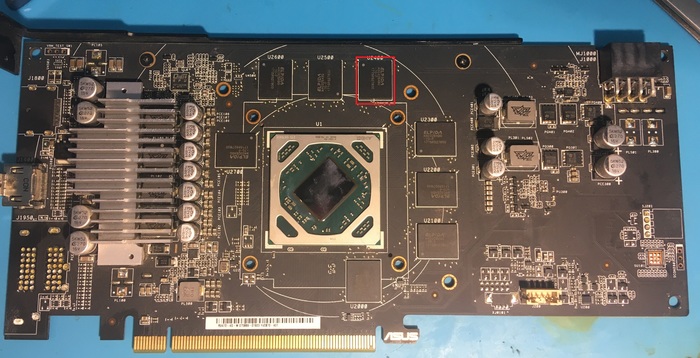

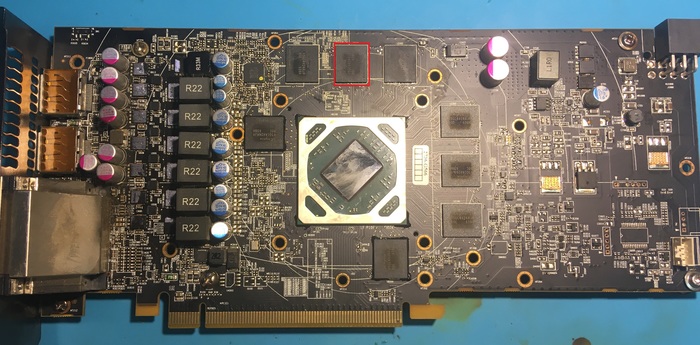

Соответственно меняю на заведомо исправную - неисправные чипы отметил красным (еще раз напоминаю, что текущая версия скрипта для тестирования памяти АМД не может как МАТС указать конкретный чип, показывает каналы и количество неисправных чипов в них)

Далее я подкинул более-менее подходящую СО и занялся дальнейшем тестированием карт)

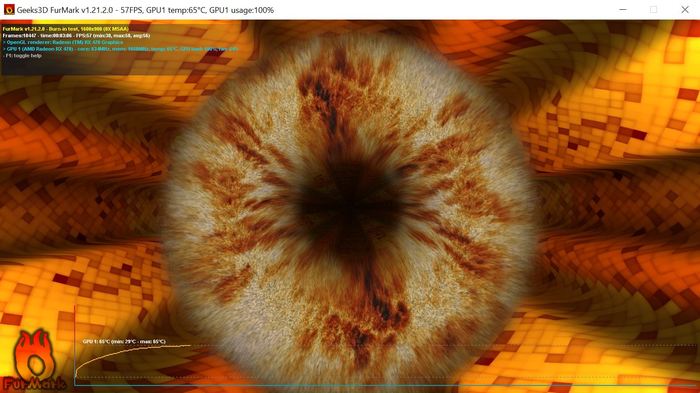

Обе карты успешно запустились, выдали ИЗО, драйвера без ошибок, синтетические тесты ГПУ, видеопамяти пройдены успешно.

На этом данный ремонт закончен, надеюсь пост поможет коллегам или начинающим мастерам)

Принесли на ремонт, сказали в один момент перестала включаться, схемы в инете не нашел, статьи по ремонту тоже, помогите пожалуйста разобраться.
При включении должна заработать подсветка, но только мигают индикаторы vga и все, при подключении отдельно кабеля usb, питание на камере появляется, но изображения так же нет и подсветки тоже...
управление питанием реле подсветки приходит на микроконтроллер SM59D03G2
