Добрый день.
Котел Baxi Luna3 плата DIM28.
Появилась ошибка Е02(защитный термостат). Термостат проверили - в норме.
Заменил плату, проблема ушла.
Возможно у кого-то есть схема данной платы? или сталкивался с такой проблемой?
Заранее спасибо
Всем привет! Понадобился эмулятор андроида, но столкнулся с тем что не запускается. Виртуализация отключена.
ноутбук Acer Aspire 5349
i5-2450m
4gb
биос InsydeH20 rev 3.5
Что то подобное(картинка с инета)( Пункты такие же как на фотке)
Вкладки Advanced нету. И никакого намека про виртуализацию. Хотя пишут в инете что какими то комбинациями можно открыть эту вкладку и включить.
Может кто то сталкивался с таким?
Умерла gtx 770 (артефачит), пару раз грел буквально обычным феном, и она месяц-два работала.
В сервисе предлагают нормально прогреть за 1 000 или сделать реболл за 3 000. Правильно же я понимаю, что это норм вариант, учитывая теперешние цены на видюхи? Сколько еще карта должна проработать примерно после починки? Лучше выбрать прогрев или реболл?
Нет, я все понимаю, красиво снято... Но если ремонтник тыкает щупом в плату значит она под нагрузкой. А радиаторы сняты... И что за срач на кристалле процессора?
Ремонтник в ПГТ это как салон дилерский центр Феррари в Мухосранске, забавно, но глупо. Сам переехал жить в небольшой городок в 30км от крупного и если нужно починить телефон или какую-либо другую электронику то никогда не потащу ее к местным "кулибиным", во первых у них нет опыта, во вторых у них нет адекватной базы запчастей, в крупном городе можно в адекватный промежуток времени найти запчасти, а такая мелочь как например разъемы зарядки практически на все современные телефоны есть в наличии здесь и сейчас, и мне пофиг что разъем стоит 40р а перепаять его 800р, зато его мне сделают при мне за час и не надо будет ждать телефона несколько дней. Из недавнего переклейка стекла на самсунг А50 без замены самого дисплея 4000р, на утром отдал вечером следующего дня забрал и понятно что мастер самоучка из ПГТ морозил бы меня с таким ремонтом пару месяцев пока ему придут запчасти из Китая при этом шансы на удачный ремонт были-бы 50/50 да, и нормальные мастера реально получают если не сотню в месяц, но явно близко к ней и это с учетом того что иногда им не везет и они покупают/делают клиенту что-то за свой счёт.
Доброго времени суток! Продолжаю по возможности оживлять видеокарты) Сегодня речь пойдет не столько о самом ремонте, сколько о возможной замене шим-контроллера NCP81278 (в большинстве случаев формирует напряжение видеопамяти, но используется производителями редко, вследствие чего широкого распространения не имеет).
Итак, ремонт типовой - замена ГПУ и ремонт питания видеопамяти
Кстати, обращаю Ваше внимание, мы с коллегами пришли к единому мнению, что флюс для установки ГПУ/видеопамяти намного лучше наносить не на плату, а сам чип (более подробно разобрано товарищем Vik-on на его стриме). Такой способ избавляет от подтеков флюса из под чипа и более аккуратен, но требует сноровки)
Шарики накатаны, флюс нанесен, ГПУ установлен
А теперь к шим-контроллеру видеопамяти ("штатный" NCP81278 полноценно работать отказывался, запускался через раз, напряжение видеопамяти пропадало само по себе - естественно при наличии всех условия для его запуска и работы). К сожалению, именно такого у меня не оказалось, но мы так просто не сдаемся, поэтому решил найти аналог для этого шим-контролерра.
Томить не буду - rt8816 (7j=), а те кто читали мои предыдущие посты, то и up1658
Для сравнения пинауты
Абсолютно идентичны, но есть одна особенность. Если обратиться к семе подключения, то можно увидеть следующее
Все различия касаются подключения 9 вывода - отвечающего за частоту шим сигнала. Для rt8816 это вывод потягивается к плюсу, а у NCP81278 к минусу. При этом у NCP81278 в даташит есть полезная диаграмма зависимости частоты шим сигнала от сопротивления частотозадающего резистора и количества(режима) задействованных фаз.
Данный резистор имеет номинал в районе 50 кОм, что соответствует 330 кГц, а данная частота для rt8816 определяется номиналом резистора R104 и соответствует указанному на схеме выше.
Проще говоря, все манипуляции для замены шим сводятся к выяснению текущей частоты NCP81278 и подбором необходимого номинала частотозадающего резистора для rt8816 с последующем подключением его к +12 вольт.
Доброжелательные производители даже предусмотрели дополнительные установочные места для такой замены.
Так расположение элементов выглядит после замены.
А так располагался резистор с 9 вывода до замены NCP81278
Соответственно после замены напряжение видеопамяти появилось, тесты видеокарта прошла
Извиняюсь, если получилось не совсем доступным языком, но я пытаюсь привлечь внимание не только к модульному ремонту, но и к схемотехники в целом))
P.S. Благодарю за внимание, надеюсь пост будет интересен и поможет начинающим мастерам))
Я в ВК - https://vk.com/mafiyaforever, телега - @Mafiya67

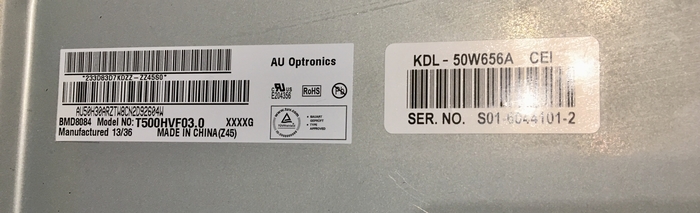

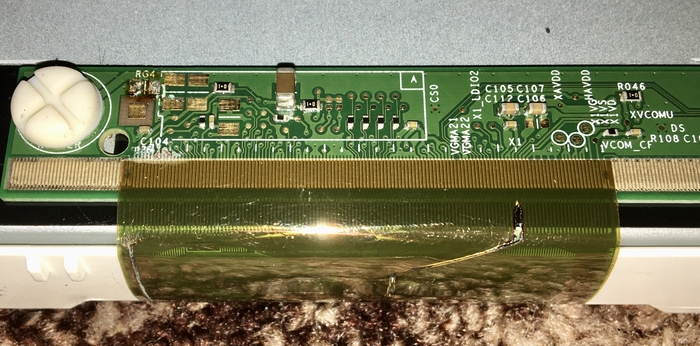

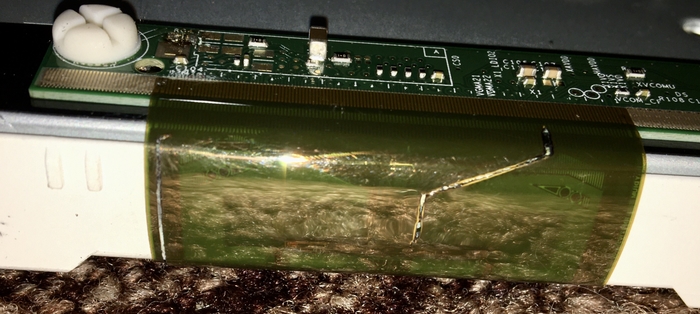

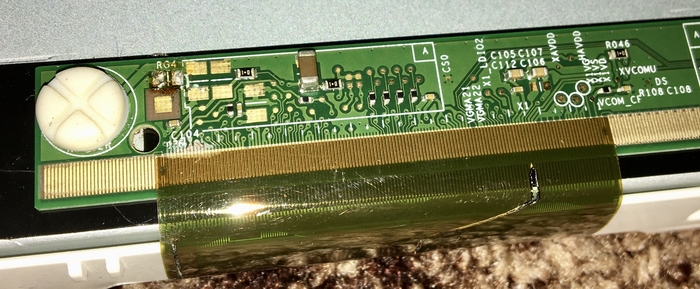

Доброго времени суток. Столкнулся я с такой проблемой , на шлейфе матрицы выгорели дорожки и куда я только не обращался , не кто не берётся за такую работу. Нахожусь я в Украине. Подскажите мастер толкового либо СЦ. Спасибо
Привет друзья!
Приобрел новый ноутбук, все отлично работало. Но дома играя в игру случилось не приятное, ноутбук завис, картинка встала, и звук из колонок трртрттртрртр.
Удержание клавиши включения питания перезагружало систему, и все работало как и не было ничего. Но проблема повторилась :(.
Паника, мысли о тяжбах с гарантией....техника новая и очень не дешёвая (относителтно).
Придя на работу принялся тестировать.
Ноутбук прошёл ВСЕ тесты что пришли в голову. Стресс тесты, процессор, видеокарта, температура, ssd, озу. Все отлично!
Что странно...
играя в ту же игру на работе, так же проблем нет.
спустя пару дней дома проблема повторилась....
Теперь подумаем логически. Больше 2 раз, уже закономерность, и происходит именно дома. В чем же разница?
А вот в чем)
При чем тут провод для зу?
Дело в том что для удобства у меня 3 провода!
1 проложен в столе на работе.
2 проложен в столе дома.
3 короткий для удобства носить с собой.
И оказалось вот что.
Первое показалось что контакты в зу нового ноутбука уже чем в предыдущем.
Второе что в проводе контакты не вечные, и так же деформируются.
При подключении домашнего провода к зу, и последующего "шевеления" провода отчётливо слышно разряды, и характерный запах. Плохой контакт! А блок не много не немало на 200w.
Что предпринял в данной ситуации.
Почистить контакты в зу мелкой шкуркой свернутой в трубочку, от возможных следов нагара.
В штекере на проводе видим клеммы, Клемма выглядит как 3 лепестка, между которыми и входит контакт зу.
Они слишком широко разжались. Можно чем то острым их поджать к центру, но это временный вариант.
Сделаем иначе.
За лепестками клеммы есть зазор до корпуса штекера.
Взял витую пару,
Согнул несколько маленьких скобок
Делее поместил эти скобки за лепесток клеммы в корпус штекера. Там есть пространство и бортик с верху, который не даст выпасть скобкам.
3 лепестка в клемме, по одной скобке за каждый достаточно.
в редких случаях может потребоваться добавить ещё 1. Но аккуратно, не переусердсвуйте.
Результат не заставил себя ждать.
Больше месяца прошло, данная проблема не наблюдалась.
Рад если помог!
С радостью почитаю ваши комментарии!
Все добра!
P.s.
Перед тем как минусить и писать что то, прошу объяснить свою позицию конструктивно.
Мог я сделать фигню? Конечно!
Но
Критикуешь предлагай!
Колхоз? - Бесспорно!
Раьотает? - работает.
Поблему решает? -решает.
Долговечность? - не хуже чем любой китайский новый провод.
Надёжность ? Не хуже чем любой китайский провод.
Знаешь секрет и супер выход из положения? Так поделись со всеми!
К повторению не призываю, а лишь указываю на возможную проблему с которой столкнулся сам, для меня это было не очевидно.
Если с умом подходить к делу то любой колхоз может работать сколь угодно долго и надёжно!
Если вместо рук лапки, а ещё из попки, то увы...
