Сегодня пост о ремонте Iphone 13 Pro Max.
Диагноз - нет сети и wifi.
Упал немножко

Прежде чем согласовать ремонт, надо провести диагностику.
Она у меня платная и на модели от 11 айфона и выше стоит 2 тысячи рублёв.
Разбирается телефон достаточно просто и внутри ожидает вот такая ляпота от яблок

Изначально пост планировался в двух сериях, но чёт как показывает практика, читатели не любят такую авантюру. Поэтому ужмусть в 25 фотокарточках, хотя в арсенале есть 75 штук, но максимум сути постараюсь показать.
На картинке уже располовинена плата и показан масштаб проблемы - отбитая рама.
Вот теперь можно звонить и согласовывать деньги за ремонт.

Вариант первый: Восстановление этих контактов на клиентской плате. Стоимость 12 тысяч.
Зачищаю лунки и засыпаю их паяльной пастой

А далее просто грею феном и получаю вот такой результат.

Далее делаю ребол нижней части рамы

Но в результате я получил рабочий wifi, а вот сеть так и не взлетела. И должна быть этому причина, поэтому копаю дальше.
Распаяв заново плату, я начинаю обзвон контактов на верхней части, где нахожу обрыв.
Связь модема с процессором. Обрыв на стороне проца.

Чтож. На этом этапе звоню и пересогласовываю деньги.
В данном случае это +6 тысяч за донорскую плату.
Итого ремонт идёт по второму варианту со стоимостью 18 тысяч.
Снимаю необходимый комплект для полноценной работы и активации телефона.
Чип памяти трогать не стал, объёмы там совпадают. Всё равно телефон потом прошивать

Но тут меня ожидала неприятность.
Обрыв был не на самой плате, а на процессоре.
Обрыв не страшный, а самое главное восстановимый.
Любой мастер с 20+ летним опытом справится)

Сейчас надо приготовить этот контакт. Соскабливаю маску по кругу

Насыпаю немного паяльной пасты и подготавливаю медный полигон

По итогу выходит так.

Точно так же делаю и с остальными важными пятаками, которых оторвалось не мало.

Далее ошариваю проц

Теперь весь этот колхоз нужно посадить на донорскую плату.
На старой с оторванной рамой смысла в этом не было, ибо это жёсткий ударник и во время отпайки наверняка там отвалилось всё, что должно. Поэтому для успешного ремонта я подготовлю заведомо исправную доску
Как говорится было:

Стало:

Телефон запустился, а значит самое время спаять платы и радоваться успешному восстановлению.
После запайки появилась сеть, но отказал wifi
"блядский ёж" как скажет Винни)
Снова распаял платы и начинаю обзвон всех контактов. На верхней доске было всё ОК, а вот внизу обрыв по цифровой линии процессора с модулем wifi.
Теперь фронт работ перебирается на нижнюю часть платы

Отпаиваю микросборку wifi и Bluetooth.
Понятно.

Восстанавливаю и это

А вот после запайки wifi заработал, но развалилась сеть.
Да что ты будешь делать.

А виноват оказался родной усилитель, который я и припаивал. Просто потёк во время ремонта и я этого не увидел.
Перереболлил чип как надо и снова на прозвон все контакты, ибо катать межплатные рамы то ещё удовольствие.
Обнаружил сплошное замыкание от контроллера питания модема. Сняв его для замены, обнаружил, что замыкание так и не ушло. Дело оказалось в слоях платы, так как подав туда напряжение в виде 1в, нагрев шёл по всей доске.
Ну случилось и случилось.
Главное, что это могло бы произойти во время эксплуатации телефона клиентом, а тут развалилось в процессе ремонта.
Нахер этот конструктор.
Согласовываю перенос низа +3000 к стоимости.
Итого полное восстановление выходит 22000р.
Тот самый усилитель...

Согласовано.
Выпаиваю модем, wifi, nfc, eeprom модема и запаиваю на донорский низ.

Ура. Взлетело.
Проверяю всё что можно

Далее привожу плату в презентабельный вид и собираю телефон.

А вот и мусор, что остался от такого банального, по мнению 20+ летних прогревастов нокий, ремонта.
Уверен, что он каждый день такое делает. Во сне xD

А телефон то всего навсего немножко упал. На 22 косаря xD

Почему же просто не взять и не заменить плату за 35к?
Во-первых: я меньше заработаю, а во-вторых: при замене платы Вы получите ошибку камеры, аккумулятора (не будет отображать максимальную ёмкость) и ошибку дисплея (бонусом останетесь без true tona, а дисплей без этой функции уже не такой вкусный и сочный).

Задать вопрос по лёгкому восстановлению телефонов можно мне в телегу, либо в телегу. Уже была? Значит в инсту, а так же в абонентский ящик, контакт которой можно найти по моему нику в яндексе.
Либо зовите меня тут по призыву @R.Fon.

Увидимся))

Несварение питания

После пожара в мастерской у меня встал вопрос на счет покупки оборудования. Так как я все это время пользовался паяльниками T12, то мне стало интересно, а что же придумали китайцы нового?

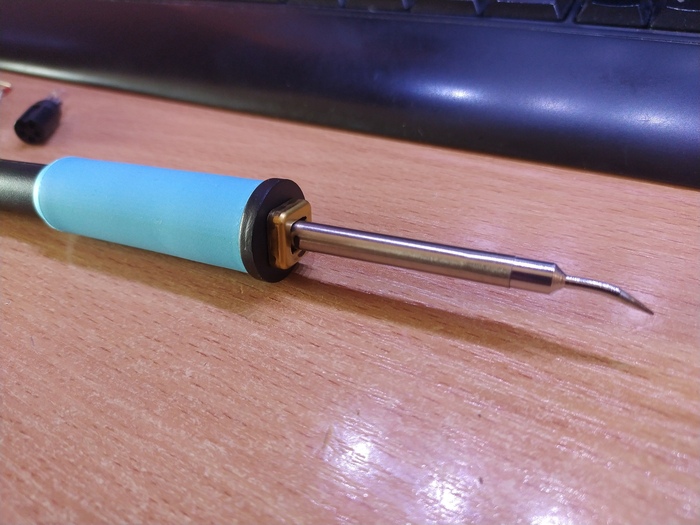

Недолго бродя на али я обнаружил вот такую паяльную станцию GD90 у которого квадратное основание предотвращающее проворот жала без фиксации гайкой.

Думаю вот оно! Нашел все таки станцию где исправили эту бесячую особенность быстросьемных жал когда наконечник проворачивается.

Недолго думая я попросил у продавца выслать мне только ручку и жало, шоб посмотреть шо это за зверь такой.

Так же у продавца я уточнил на счет сопротивления жал и он мне сказал что сопротивление жал 2 ома. Несмотря на это, то я все равно заказал ручку и жало так как станция у меня универсальная и умеет работать с 2 омной нагрузкой. (у т12 сопротивление 8ом)

При получении был конечно эффект вау, но оно чет быстро прошло...

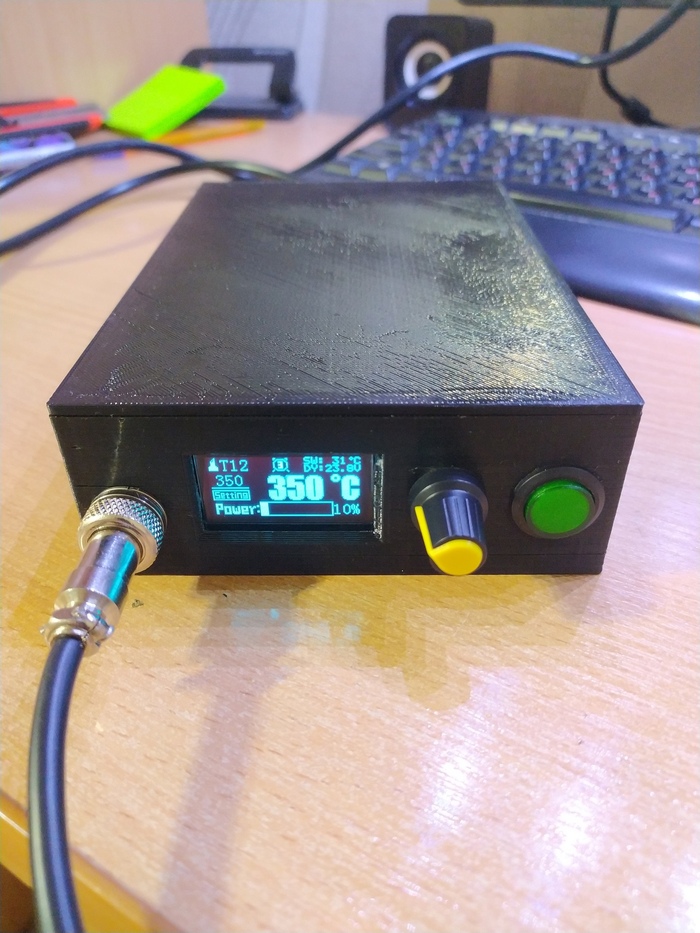

Так как у меня паяльная станция вот такая, на универсальной плате жрущей и т12, и с210, и с245 жала, то естественно надо было внести коррективы в распайку кабеля.

При начале подготовки я начал выяснять сопротивление жал T90 и примерную распайку проводов внутри ручки.

При прозвонке выявилось 4 недостатка...

1. Сопротивление жал оказалось не 2 ома а все 8 Ома. (влить 120вт при 24в не получится)

Но это так же означает что станция под т12 сможет работать с жалами т90.

2. Внутри ручки не оказалось никакого ртутного датчика положения.

Вот это как по мне жирный косяк!

3. Ручка была собрана НА КЛЕЮ!!!

Провод не поменяешь!

4. Квадратная латунная основа оказалась фикцией, это всего лишь латунная накладка!

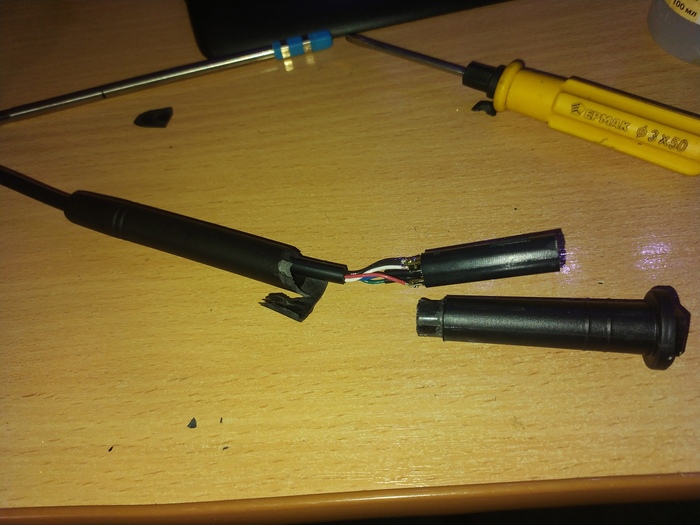

Так как ручку надо было разбирать в любом случае, то пришлось разобрать ручку ножом а потом все восстанавливать 3д принтером!

А вот и муляж с латунью...

Внутри как и следовало ожидать никакого ртутного датчика не оказалось, лишь один датчик температуры. ЗАЧЕМ В РУЧКЕ ДАТЧИК ТЕМПЕРАТУРЫ ??? Когда у самой станции GD90 всего лишь 1 семисегментный индикатор???

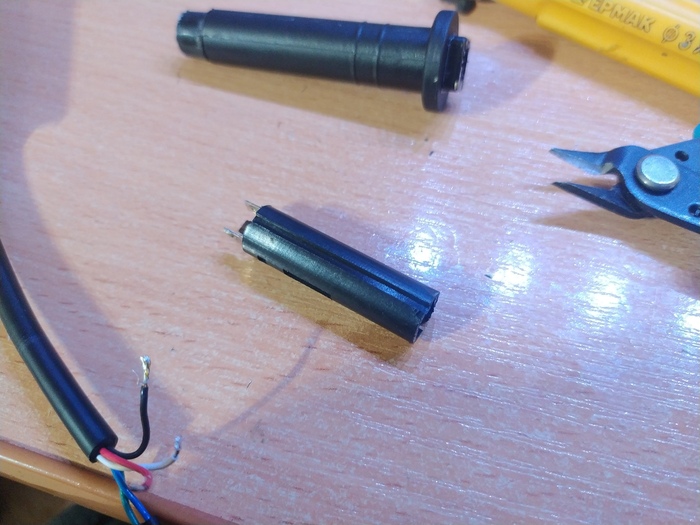

Сердцем ручки является вот этот разьем с квадратным вырезом. Кстати его я тоже нашел на али у того же продавца у которого я брал жала и ручку.

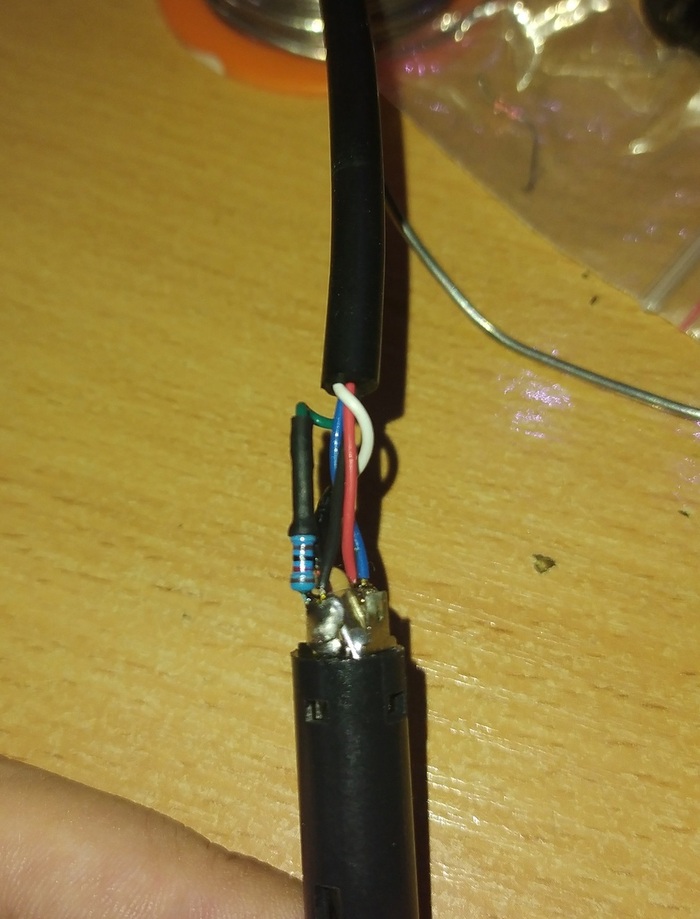

Недолго думая была переделана распайка разьема и добавлен резистор для идентификации ручки как т12 и ртутный датчик положения.

Вопрос с покромсанной ручкой я решил печатью вот такой втулки. Села на ура!

Приятной особенностью оказалось то что без латунной накладки сюда отлично лезут жала т12 наравне с жалами т90!

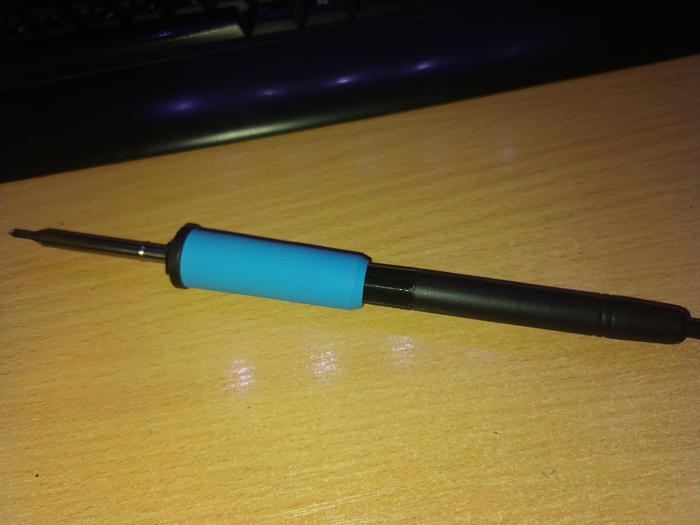

А вот установленное жало т90

На счет совместимости жал т90 со станциями т12.

Как оказалось, т90 хоть и работает со станциями т12 но при этом очень сильно занижает температуры. Вместо установленных 400градусов, на жале от силы вылезает граудсов 200. Возможно мне такое жало попалось но возможно это общая особенность жал т90. По крайней мере в ручку т90 подходят жала т12. Плюс за счет структуры внутренней поверхности ручки здесь можно попробовать реализовать на 3д принтере втулки для т12 с целью защиты от проворота.

Ручку брал тут https://aliexpress.ru/item/4000894665994.html

Жало тут https://aliexpress.ru/item/4000348706930.html

Вывод: У этих ручек и жал есть немного плюсов но при этом много минусов. Ладно фиг с ним с разбросом температуры, это можно решить, но как ты решишь качество ручек? Ручки то говно!

Да, есть жирный плюс, это отсутствие проворота жал, но при этом совершенно туфтового качества ручки без ДАТЧИКА ПОЛОЖЕНИЯ!!!

P.S. На жала т90 можно влить 120вт повысив напряжение питания под 30в. Да, такую мощность можно вливать в т90 так как это предусмотрено заводом.
