После пожара в мастерской у меня встал вопрос на счет покупки оборудования. Так как я все это время пользовался паяльниками T12, то мне стало интересно, а что же придумали китайцы нового?

Недолго бродя на али я обнаружил вот такую паяльную станцию GD90 у которого квадратное основание предотвращающее проворот жала без фиксации гайкой.

Думаю вот оно! Нашел все таки станцию где исправили эту бесячую особенность быстросьемных жал когда наконечник проворачивается.

Недолго думая я попросил у продавца выслать мне только ручку и жало, шоб посмотреть шо это за зверь такой.

Так же у продавца я уточнил на счет сопротивления жал и он мне сказал что сопротивление жал 2 ома. Несмотря на это, то я все равно заказал ручку и жало так как станция у меня универсальная и умеет работать с 2 омной нагрузкой. (у т12 сопротивление 8ом)

При получении был конечно эффект вау, но оно чет быстро прошло...

Так как у меня паяльная станция вот такая, на универсальной плате жрущей и т12, и с210, и с245 жала, то естественно надо было внести коррективы в распайку кабеля.

При начале подготовки я начал выяснять сопротивление жал T90 и примерную распайку проводов внутри ручки.

При прозвонке выявилось 4 недостатка...

1. Сопротивление жал оказалось не 2 ома а все 8 Ома. (влить 120вт при 24в не получится)

Но это так же означает что станция под т12 сможет работать с жалами т90.

2. Внутри ручки не оказалось никакого ртутного датчика положения.

Вот это как по мне жирный косяк!

3. Ручка была собрана НА КЛЕЮ!!!

Провод не поменяешь!

4. Квадратная латунная основа оказалась фикцией, это всего лишь латунная накладка!

Так как ручку надо было разбирать в любом случае, то пришлось разобрать ручку ножом а потом все восстанавливать 3д принтером!

А вот и муляж с латунью...

Внутри как и следовало ожидать никакого ртутного датчика не оказалось, лишь один датчик температуры. ЗАЧЕМ В РУЧКЕ ДАТЧИК ТЕМПЕРАТУРЫ ??? Когда у самой станции GD90 всего лишь 1 семисегментный индикатор???

Сердцем ручки является вот этот разьем с квадратным вырезом. Кстати его я тоже нашел на али у того же продавца у которого я брал жала и ручку.

Недолго думая была переделана распайка разьема и добавлен резистор для идентификации ручки как т12 и ртутный датчик положения.

Вопрос с покромсанной ручкой я решил печатью вот такой втулки. Села на ура!

Приятной особенностью оказалось то что без латунной накладки сюда отлично лезут жала т12 наравне с жалами т90!

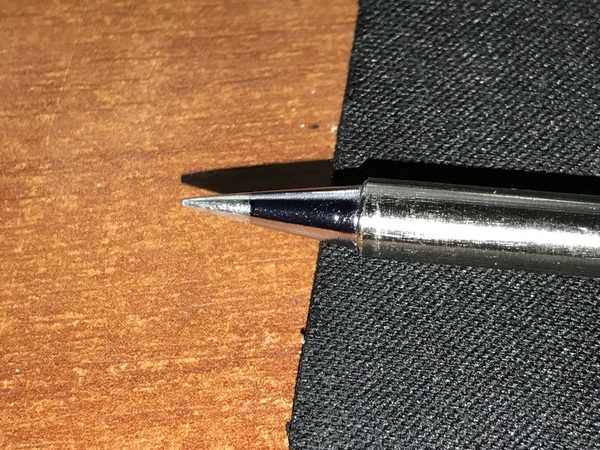

А вот установленное жало т90

На счет совместимости жал т90 со станциями т12.

Как оказалось, т90 хоть и работает со станциями т12 но при этом очень сильно занижает температуры. Вместо установленных 400градусов, на жале от силы вылезает граудсов 200. Возможно мне такое жало попалось но возможно это общая особенность жал т90. По крайней мере в ручку т90 подходят жала т12. Плюс за счет структуры внутренней поверхности ручки здесь можно попробовать реализовать на 3д принтере втулки для т12 с целью защиты от проворота.

Ручку брал тут https://aliexpress.ru/item/4000894665994.html

Жало тут https://aliexpress.ru/item/4000348706930.html

Вывод: У этих ручек и жал есть немного плюсов но при этом много минусов. Ладно фиг с ним с разбросом температуры, это можно решить, но как ты решишь качество ручек? Ручки то говно!

Да, есть жирный плюс, это отсутствие проворота жал, но при этом совершенно туфтового качества ручки без ДАТЧИКА ПОЛОЖЕНИЯ!!!

P.S. На жала т90 можно влить 120вт повысив напряжение питания под 30в. Да, такую мощность можно вливать в т90 так как это предусмотрено заводом.

Есть ручка типа 8501 для жал т12, есть датчики вибрации. Какой стороной правильно бы было установить его в ручку? Пробовал устанавливать попкой вверх и попкой вниз, однако попка горькая для разбуждения паялы приходится делать нормальные такие махи или перевороты руками. Подскажите как вообще стоит установливать этот датчик чтобы ручка нормально просыпалась от лёгких шевелений?

Приобрёл себе пару паяльников. Первый в местном FixPrice за 200р (однако, подорожал). Про него попозже расскажу зачем купил.

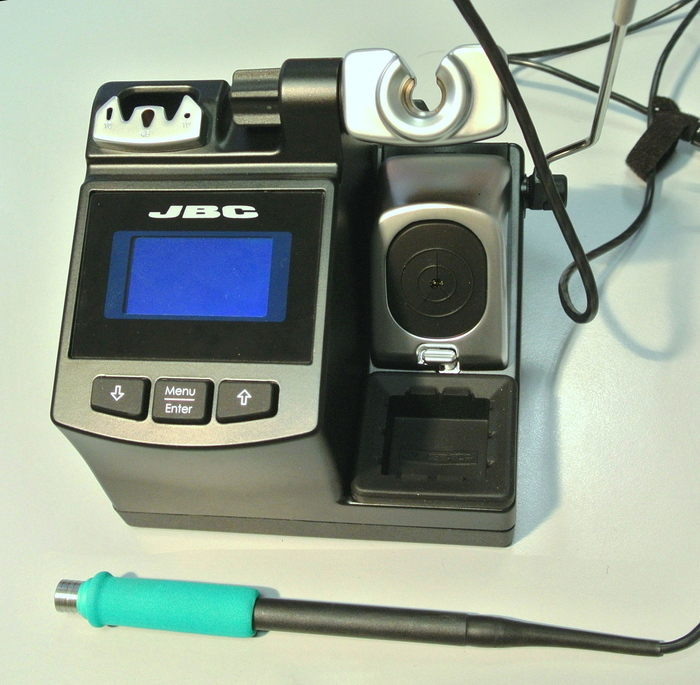

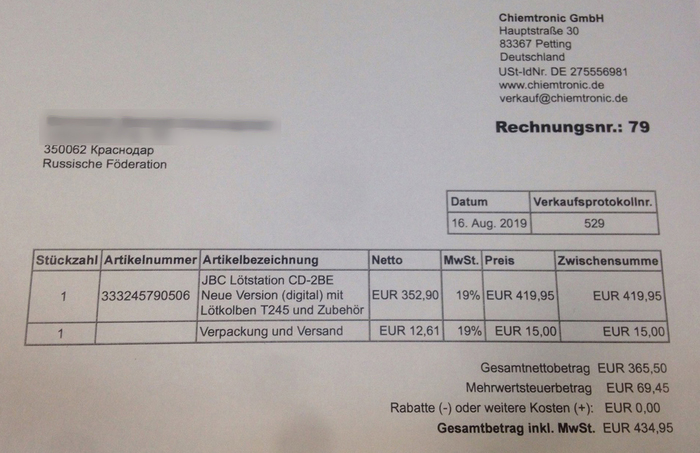

А второй в Германии за 435 евро. Вот такой:

JBC CD-2BE

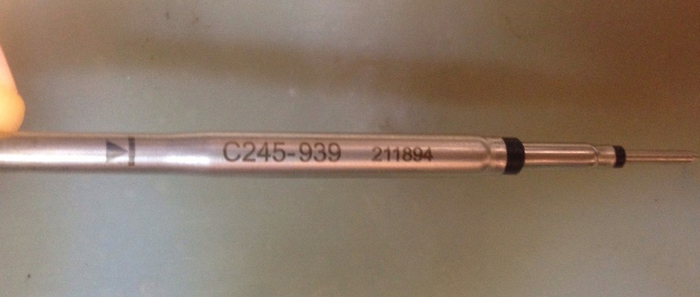

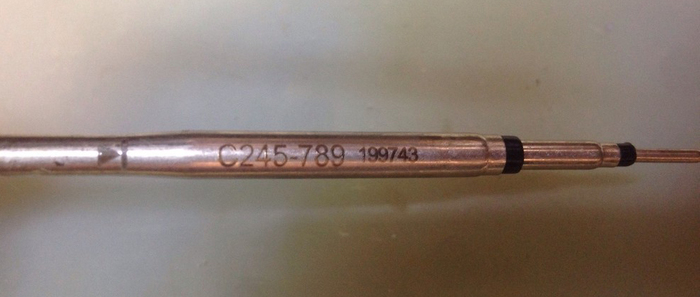

В комплекте с паяльником продавец прислал два картриджа, выбранные мной из каталога. Ручка паяльника Т245

Станция станет заменой китайскому паяльнику на Т12 картриджах, которым пользуюсь уже около 5 лет после 702 лукея (страшно вспоминать).

За это время для себя выявил некоторые виды работ, с которыми Т12 справляется очень тяжело, или не справляется совсем. Особенно сильно недостатки начали проявляться когда стал активно ремонтировать видеокарты и теплоёмкие платы автомобильной электроники.

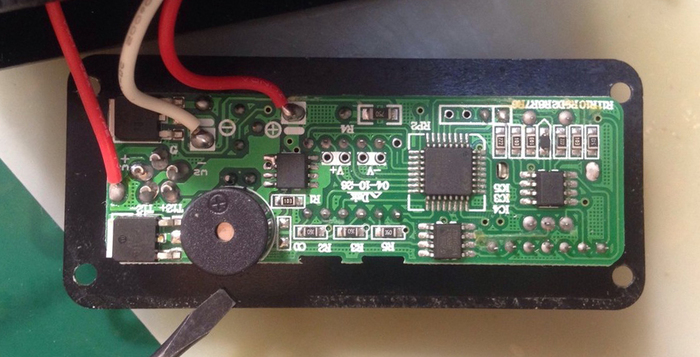

Контроллер у моей модели паяльника уже устаревший, один из самых первых ревизий. Но я особой разницы с новыми навороченными на STM32 с OLED дисплеями не заметил, кроме ненужных термопрофилей и прочих свистелок. Мощность, скорость нагрева, термостабилизация и спящий режим одинаковые при подключении к нормальному блоку питания на 24В.

Да, за свои деньги Т12 отличный паяльник и после 702 лукея казался мне совершенным. Но комфорт и удовольствие от работы не меряется деньгами, а качество проверяется временем.

Считать окупится или не окупится оборудование тоже не вижу смысла. Можно сказать что станция JBC у меня окупилась еще до того как я её почучил на почте. С позиции окупаемости и дохода нужно пользоваться только дедовскими ЭПСН'ами и паять разъёмы в телефонах - это максимально прибыльно с минимумом затрат.

Вдаваться тут в описание и сравнение характеристик не вижу необходимости. Паяльник можно оценить только в работе. В чём-то даже топовая индукционка может расстроить, а в чём-то обрадует простой китайский ширпотреб.

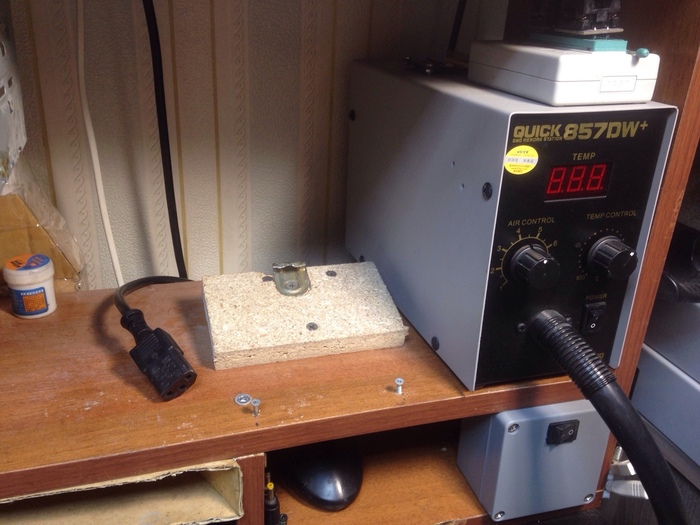

Станция JBC имеет мягко говоря нестандартный дизайн. Поэтому пришлось немного переделывать стол под него. Так же соорудил подставку для надёжного закрепления станции на рабочем столе.

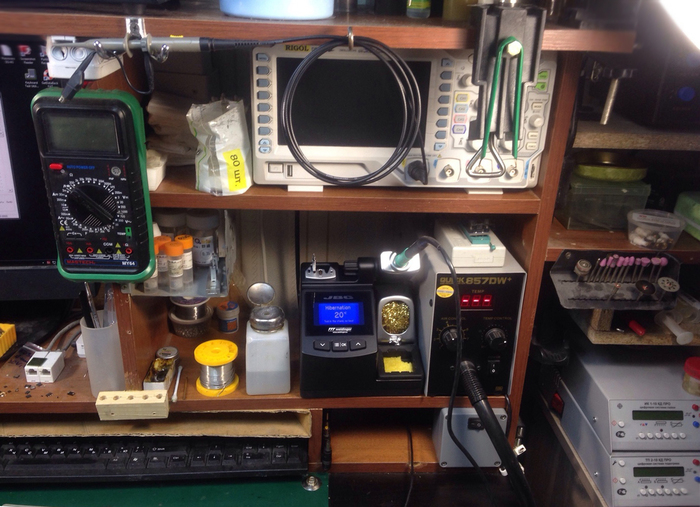

Теперь так выглядит моё основное рабочее место:

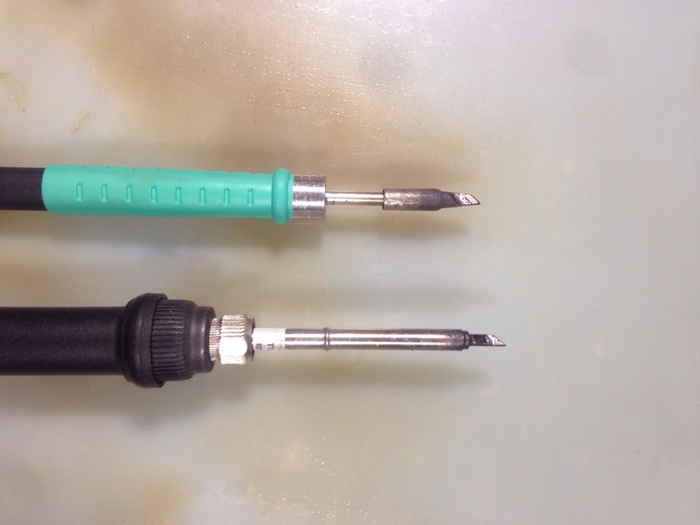

Провёл несколько экспериментов. Сравнил новый паяльник от JBC со своим Т12 в деле.

JBC vs Т12 из гибернации

Снял динамику разогрева жал в тепловизор:

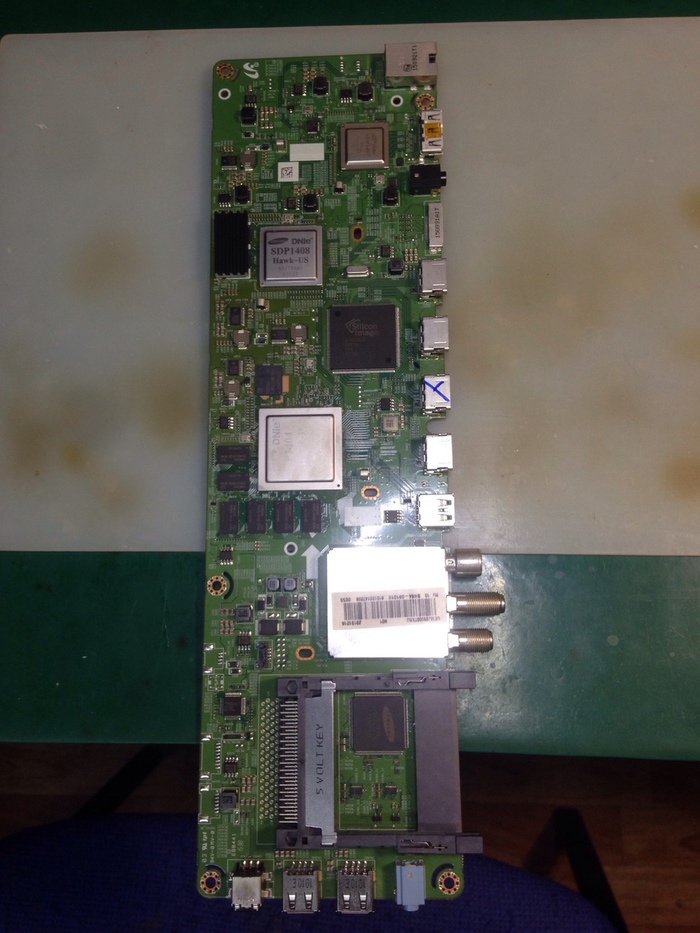

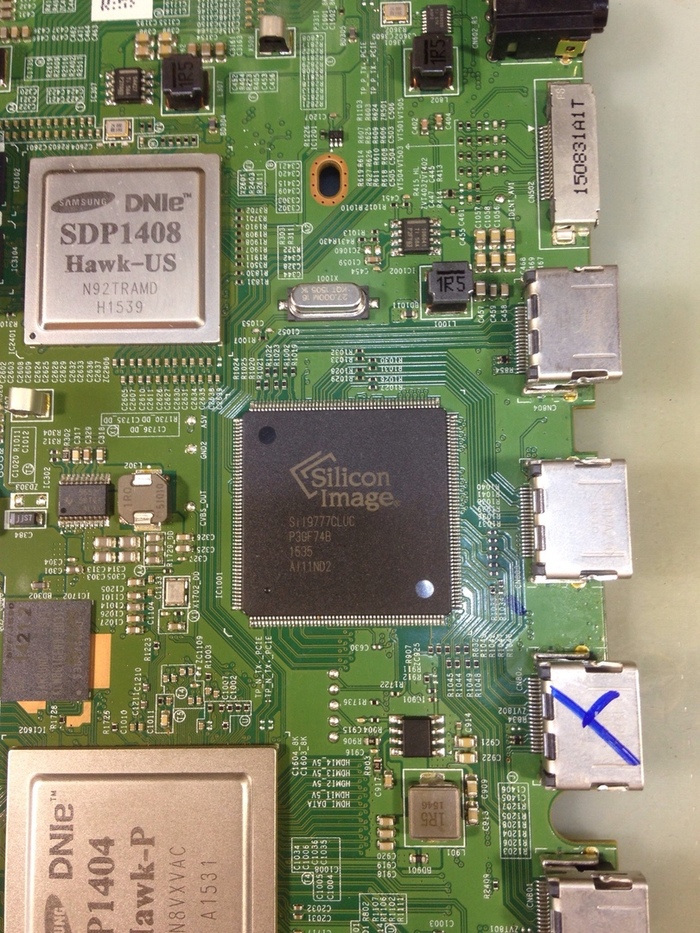

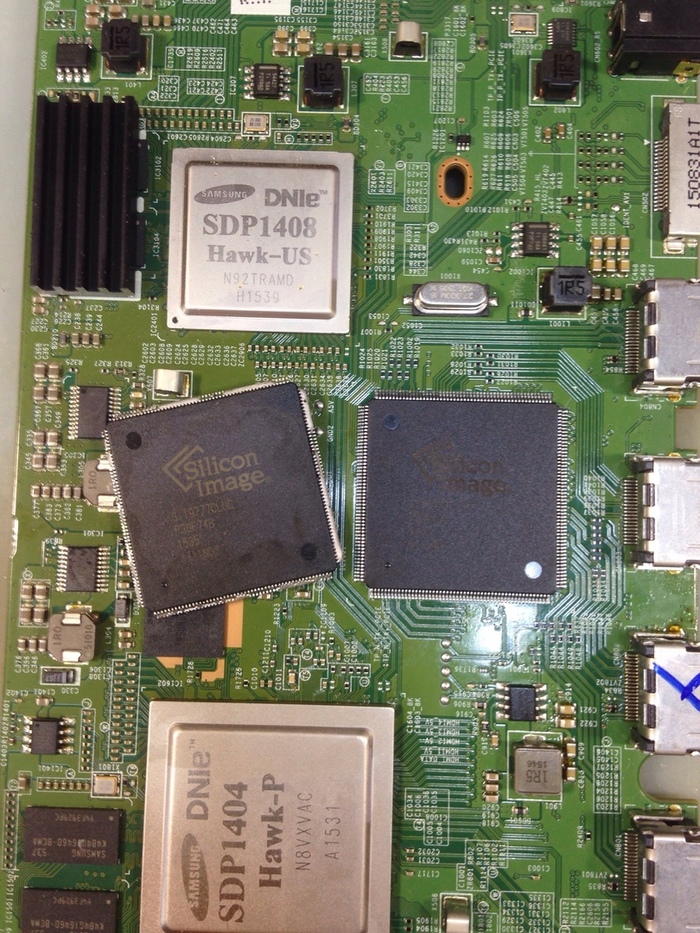

Немного попаял многовыводные микросхемы. Проблем и затыков в процессе не выявил

По работе пока всем устраивает. Те задачи, которые я с трудом мог сделать паяльником на жалах Т12 теперь делаются быстро и без особых проблем. Залудить посадочное место шим-контроллера на толстом текстолите топовой видеокарты, или пропаять контакты на сверхтеплоёмкой плате какого-нибудь автомобильного ABS теперь можно без помощи фена и преднагревателя.

В планах покупка микроручки Т210 с набором картриджей для самых тонких работ микропайки. Но даже ручка Т245 кажется мне миниатюрной после Т12.

Паяльник Т12 сейчас прекрасно себя чувствует рядом с инфракрасной станцией. Чистить от остатков припоя посадочное место BGA микросхем он умеет очень хорошо.
