Пользоваться можно было, но все шлейфы-платы на виду, экран выбивался из общего вида аудиосистемы.
Наконец руки дошли сделать корпус экранчика в стиле остальной аппаратуры.
Моделировал в Компасе, печать PETG FDPlast. Корпус сделал из 3 деталей, чтобы минимизировать поддержки: передняя панель, задняя стенка передней панели и основание, крышка. Крепёжные отверстия под платы не моделировал (лень было вымерять...) просверлил по месту.
1/5
Переднюю панель планировал зашкурить и покрасить матовой черной краской, но рисунок печати получился похожим на переднюю панель усилителя, поэтому оставил необработанной.
В дополнение к прошлой публикации сделал ещё несколько 3D-моделей - теперь набор содержит в себе 25 вариантов щитов с геральдикой для миниатюр в масштабе 1/72.
Модели спроектированы под печать на фотополимерном принтере. Данный вид набора не окончательный, постепенно он будет пополняться новыми щитами.

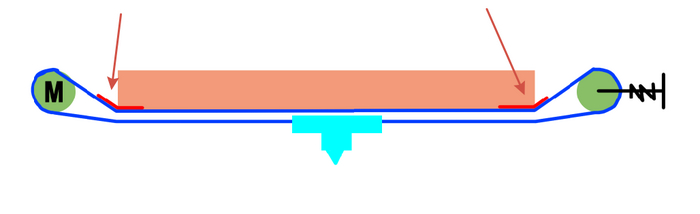

До этого создавал пост касательно того, что голова принтера по оси Х при работе заедала и как следствие смещение при печати. Вчера решил посмотреть ремень на предмет не сточило ли его при таких ступорах. Как ни странно зубья целые, но я точно видел как бы небольшую резиновую пыль на столе. Скажем катышки. И как оказалось это не зубья стачиваются, а тыльная сторона ремня об профиль оси Х. И как я понял если подтянуть ремень достаточно сильно то в месте контакта с профилем создается сильное натяжение -> сильное трение -> мотор не может преодолеть это трение и буксует. Ну и собственно профиль "ест"ремень.
Я как вариант из пластиковой карты (довольно скользкая) вырезал подложку, приклеил ее, пытаясь защитить ремень. Ну и сам ремень ослабил
Но при печати ремень расшатывает подложки и они отваливаются, но между тем калибровочный куб напечатался без проблем, еще одно изделие тоже. И теперь я сижу и думаю может дело было только в натяжении? Если убрать подложки это же не решит трение ремня об профиль. Может кто какие советы даст, может у кого подобный принтер есть.
Я очень люблю зеленый цвет, хотя его ненавидят многие художники и эта ненависть мне не понятна. Зеленый дрейк (Tiamat Dragonspawn Green) из серии "The Chromatic Cataclysm"
Принтер: Elegoo Saturn 3 Ultra (12K) Смола: Phrozen 8K Источник STL-файла: Rescale Miniatures; размер - ~7 см
1/4
Однажды я обязательно научусь фотографировать без шакалов.
Всех мобов этой серии я крашу по канонической палитре, ибо иначе какой смысл делать серию? Вскоре каждый из них пойдет в качестве модели для НРИ и я жду не дождусь.
Так как зеленые дрейки - амфибии, создатели модели сделали крупные чешуйки на шее, напоминающие жабры. Прикольно.
Зелененького, как огуречик, дрейка было решено поместить в болотистую местность.
Еще перед стартом увлечением покрасами я накупила кучу всякой химии, на "авось пригодится". Среди этой химии была бутылка имитации воды от vallejo, которой я навела "болото" на этой базе.
Сатиновый лак другого бренда чуть более глянцевый чем прошлый, так что дракон вышел мокроватый. Видимо только вылез из болота.
Очень интересуюсь данным принтером. Вроде из каждого утюга про него рассказали, но это все еще были просто обзоры за бесплатный принтер.
Хочу заменить свой 3 сатурн на новую версию, но не уверена надо ли оно мне, вдруг там больше багов чем плюсов.
Может в сообществе есть кто-то, кто уже пользуется данной приблудой? Как оно вам? Поделитесь мнением пожалуйста. А можно работать через Личи, или там прям анальная связь с читубоксом, которую не разорвать?
Доброго времени суток! Продолжаю постройку высокоскоростного 3D принтера Фианит.
В этой части, как ранее обещал покажу результаты газодинамического анализа (CFD) обдува. Анализ сделан и для версии 5015 и для компрессорной, но результаты компрессорной существенно хуже, поздно увидел ошибку, потому ограничусь в демонстрации варианта под улитку 5015. Пост снова будет достаточно компактный.
Для начала общий вид обоих обдувов. На прошлых рендерах было не особо заметно, но они обдувают не 360 градусов, а 180 в виде трех симметричных сегментов по 60 градусов...
В более ранних постах был другой вариант обдува, он остается актуальным, но сложен в печати: сконструирован под фотополимерную (SLA) печать, и как показала практика пропечатать его качественно очень сложно, часто отверстия непропечатываются, потому решил дополнить парой вариантов под привычный способ печати.
В целом результаты анализа не плохие, но хуже предыдущего, и тому есть несколько причин. Первая и главная- на расчеты и доработки прошлого обдува потрачен не один месяц, постепенно и эти варианты дойдут до такой же готовности.
Ранее спрашивали, почему не простой двухсторонний, что он проще и эффективнее? По мере доработки сделаю сравнительный анализ нескольких популярных обдувов для сравнения...
Как отправная точка для анализа взяты характеристики турбины 5015 6500 RPM статическое давление 29.3мм водяного столба.
Собственно результаты анализа:
Сечение по середине, вид сбоку
Сечение 2/3 вид спереди
Сечение посередине в горизонтальной проекции
Сечение на уровне сопла
В целом по результату моделирования обдув имеет право на жизнь, но есть что доработать.
Добавлю пару фото со сборки головы
По мере сборки выявляю неудобные моменты или что просто не нравится. Например при поломке детали и ее перепечатывании надоело переставлять вплавляемые втулки. На время тестовой сборки переделал на саморезы, потом будет две версии: на саморезах и на втулках...
Собственно пару версий рядом, некоторые различия хорошо видны:
Слева новая на саморезах, справа прошлая версия еще на втулках.
Собственно на сегодня у меня все! Проект продолжается, пусть и не быстро. Благодарю за внимание! Конструктивная критика приветствуется! После тестовой сборки принтера все детали будут в свободном доступе бесплатно.
Принтер: Elegoo Saturn 3 Ultra (12K) Смола: Phrozen 8K Источник STL-файла: Rescale Miniatures; размер - ~8 см
1/5
Еще когда я увидела эту модель, решила что тут должен быть какой-нибудь яркий красно-оранжевый камень, как в каньоне, чтобы он выгодно выделял персонажа.
Думала сделать пасть зеленой, но он сразу как то начал бы выбиваться из общей тусовки.
Шипы черные на концах, а то и так мало каких то прорисовок. Вспомнила Нергиганте из серии "Monster hunter", там тоже шипы играют большую роль в дизайне персонажа.
Хотелось прорисовать дрейка наравне с цветными собратьями, но черный цвет дался мне сложнее всего, ибо я застеснялась и побоялась накладывать на чешую цветные рефлексы.
Простите все те, кто ненавидит информацию по кусочкам, но лично мне так проще ее компоновать.
