Всем доброго времени суток!

Вот я и решил наконец-то прийти за славой на Пикабу.
Я занимаюсь любительской 3д печатью. В том смысле, что люблю это дело)
Отдаюсь этому весь без остатка, и могу себя назвать энтузиастом.
Моя сфера — в основном декоративные модели, и, соответсвенно, пластики.

Покупка и распаковка

Продолжаю исследовать ассортимент молодого игрока на рынке декоративных пластиков - компанию Rittsun.

Всё в той же посылке, о которой рассказывал в предыдущем посте :

Rittsun Shining Pla Rainbow - очередная новинка из Китая

приехал ещё один крайне интересный пластик - Pla+ Rainbow.

Почему он интересен?

Немного лирики:

1. Не секрет, что Радужный ПЛА выглядит очень круто, и позволяет применять на модели сразу несколько цветов, менябщихся по горизонтали. При определеннной ловкости рук, можно подгадывать, какие и сколько цветов попадут на вашу модель. И в отличии от Двухцветных и трехцветных пластиков, тут вам никак не грозит перекрут цветов, а значит риск получить "неравномерно полосатую" модель в принципе исключён.

2. Радужный ПЛА, до недавнего времени, существовал исключительно в виде Silk PLA.

   Это всё конечно очень красиво и блестяще, но лично я немного устал от силков. По большей части из-за их откровенно удручающе слабой межслойки. Игрушки печатать конечно можно, но вот с флекс-моделями нужно быть откровенно аккуратным - мелкие суставы - это самая опасная часть при печати их из силков, и самымиит первыми ломаются именно они.

3. В марте этого года Eryone представила Matte Pla Rainbow - радугу из матового ПЛА.

   Это определенно был глоток свежего воздуха, но без бочки дёгтя не обошлось - кто знаком с матовыми пла от Eryone, тот в курсе, насколько отвратительная межслойка у них - спекаются они немногим лучше Силков. Так что и здесь меня ждало разочарование в моих поисках адкватной замене Silk Pla в сфере декоративных пластиков.

   Наш сегодняшний пациент - Rittsun Pla+ Rainbow - фактически, моя последняя надежда на получение радужного филамента с адекватной для ПЛА межслойной когезией - проще говоря с нормальной спекаемостью слоёв, и, следующей из этого, достаточной в моих задачах, прочностью изделий из оного.

   С ПЛА+, думаю, мои читатели знакомы - он заявляется как "модифицированный" или "упрочненный" ПЛА. Некоторые производители заявляют о нескольо более высокой температурной стойкости изделий и чуть бОльшей температуре экструзии этого материала, некторые - о более высокой "прочности" готовых изделий. Лабораторных исследований на этот счёт я конечно же не проводил, но могу поделиться некоторыми впечатлениями - изделия из ПЛА+ показались мне более твёрдыми, чем из классического ПЛА. В остальном какой либо разницы я не заметил.

   ( в чатах по 3д печати читал мнение, что ПЛА+ это ПЛА, избавленный от изрядной дозы талька, добавляемого в ПЛА без +, что делает этот материал более гомогенным, а значит повышает и спекаемость, и общую твердость и прочность изделий).

   Так или иначе - ПЛА+ это точно не хуже, чем просто ПЛА - и на этом спасибо.

   Лирическая часть окончена, можем перейти к сути поста.

   Итак, Rittsun Pla+ Rainbow .

   Приехал всё в той же стопочке новинок:

Фото в пакете сделать я забыл, ибо не терпелось взглянуть на этот материал:

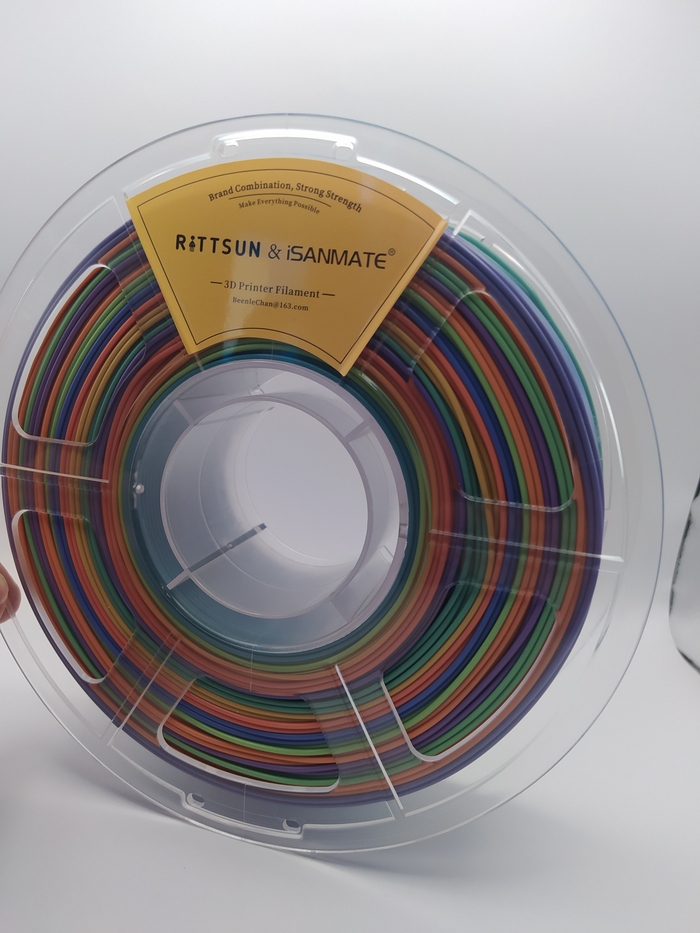

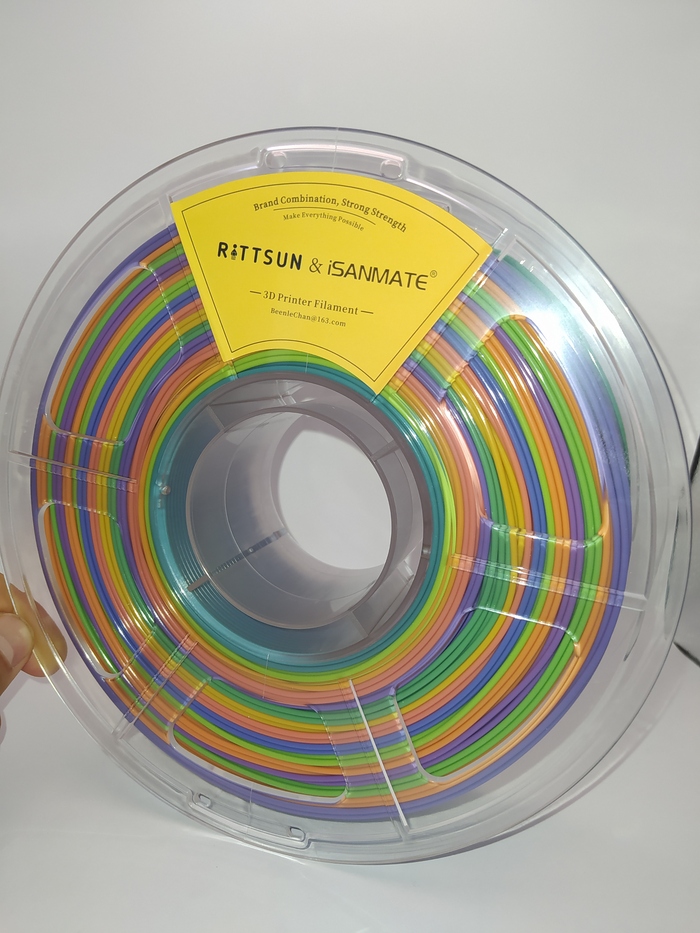

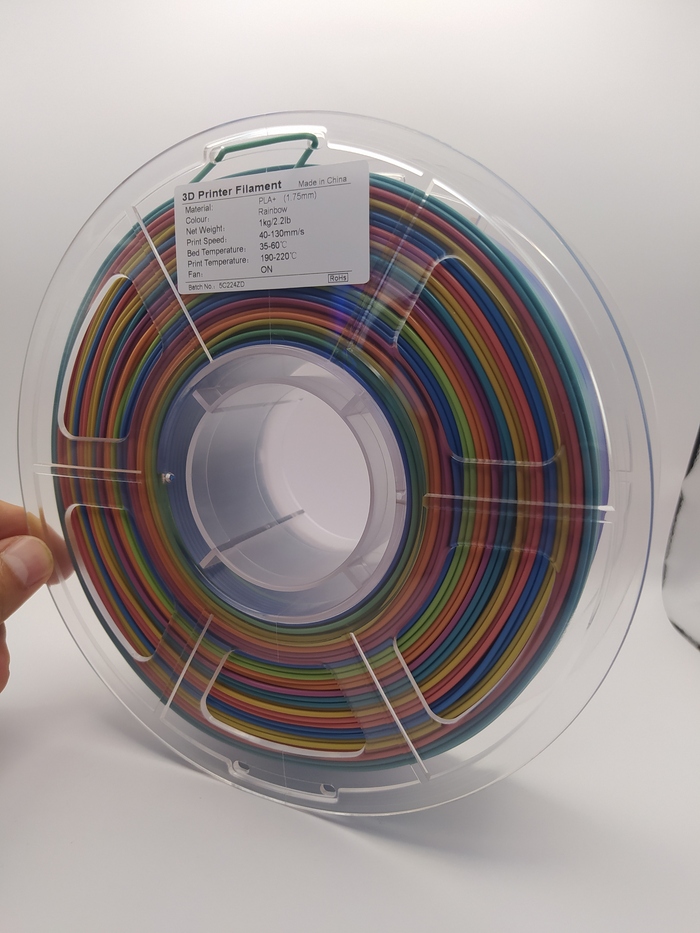

Приехал в хорошем плотном пакете, вакуум уверенный, катушка - прозрачный поликарбонат, с прорезями - это уже отличительный признак нового бренда.

Цветовая гамма приятная, не кричащие цвета, откровенно неудачных переходов цвета я не увидел. Что интересно - судя по наклейке - этот пластик изготовлен в коллаборации Rittsun и Isanmate - про последний я ни разу не слышал.

Намотка ровная, аккуратная, тут всё хорошо.

Снова бросимся в пучину безумия, и не будем делать никаких калибровок, а сразу отправим катушку в дело.

Печать

За истязание новичка в этот раз отвечает FF Adventurer 5m.

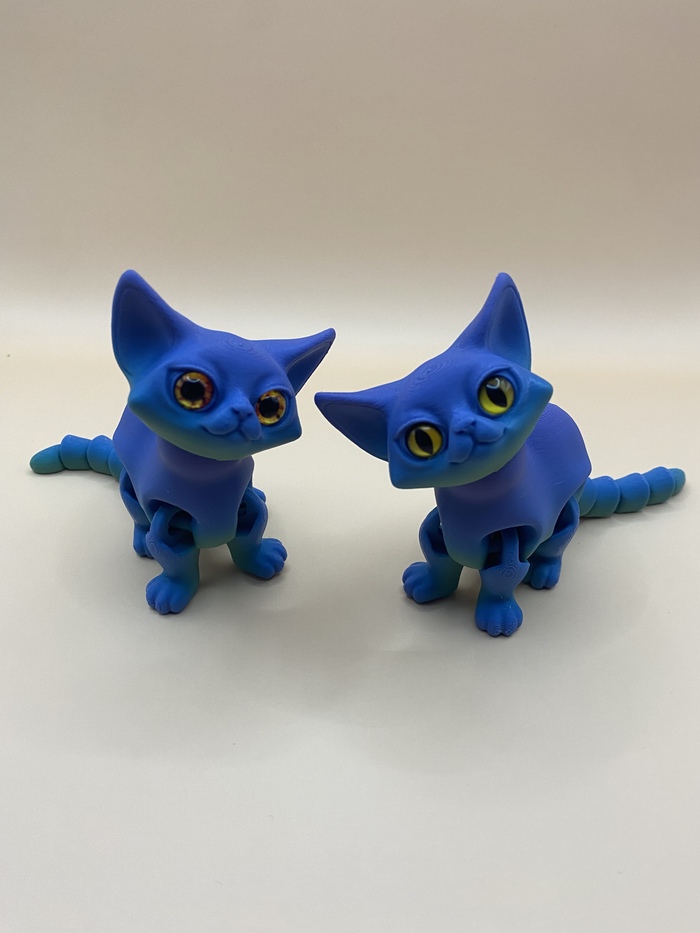

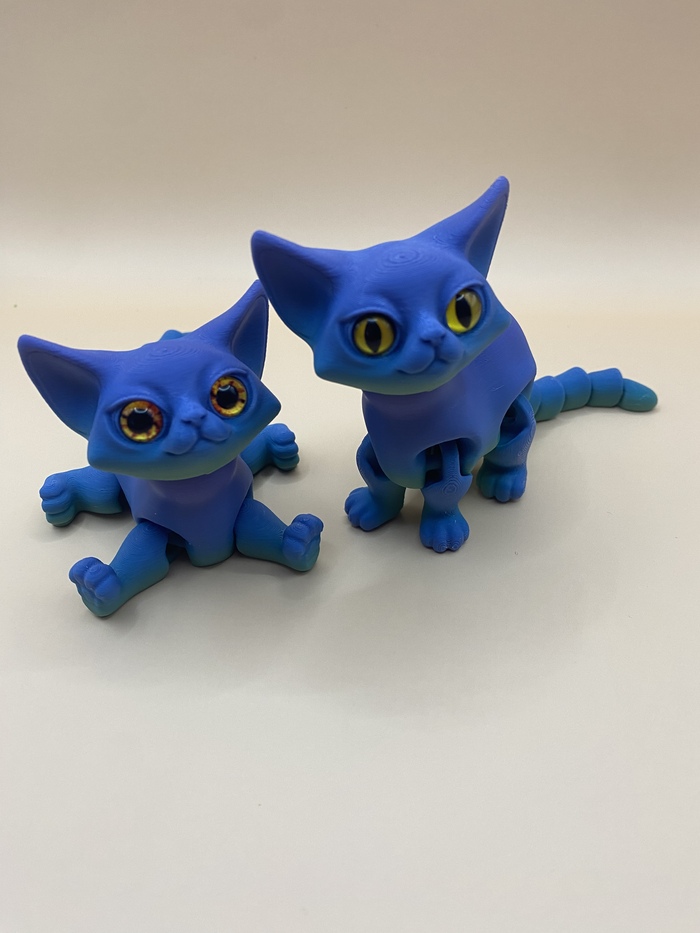

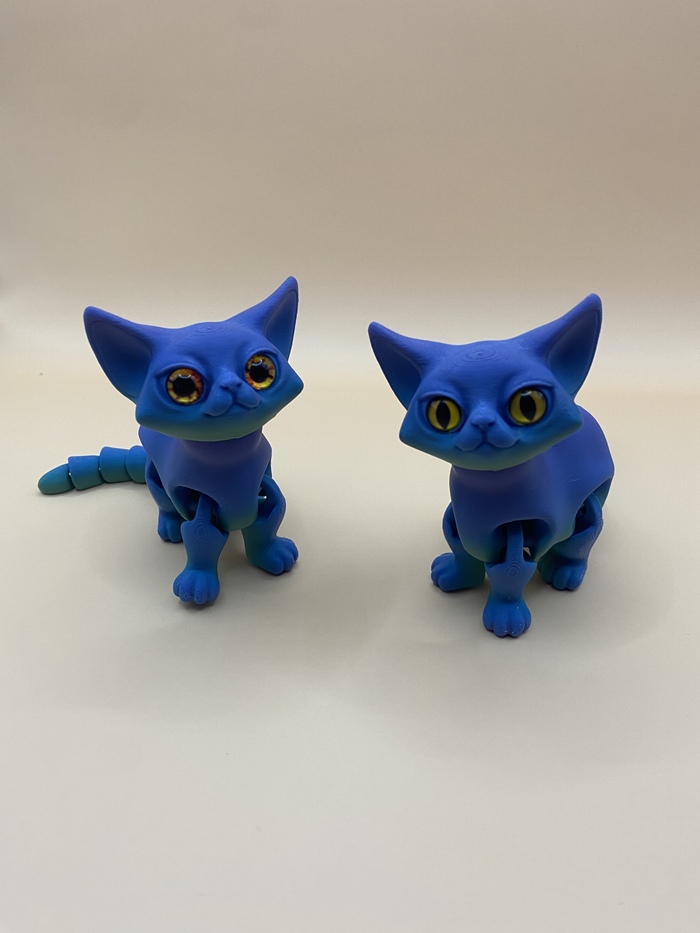

Первыми воплотились в номо пластике котики от HFP, дополнительно модицицированные - увеличены и "обезглажены" для инсталляции в них стеклянных глаз.

Здесь мы ухватили "на сдачу" немного зеленого цвета, основной - синий и немного фиолетового в самом конце.

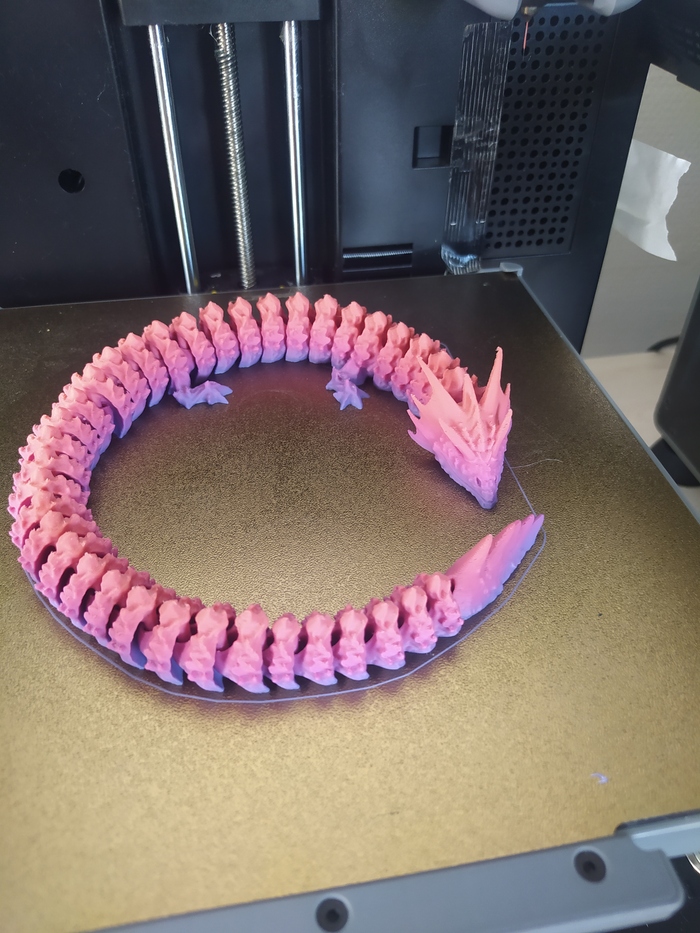

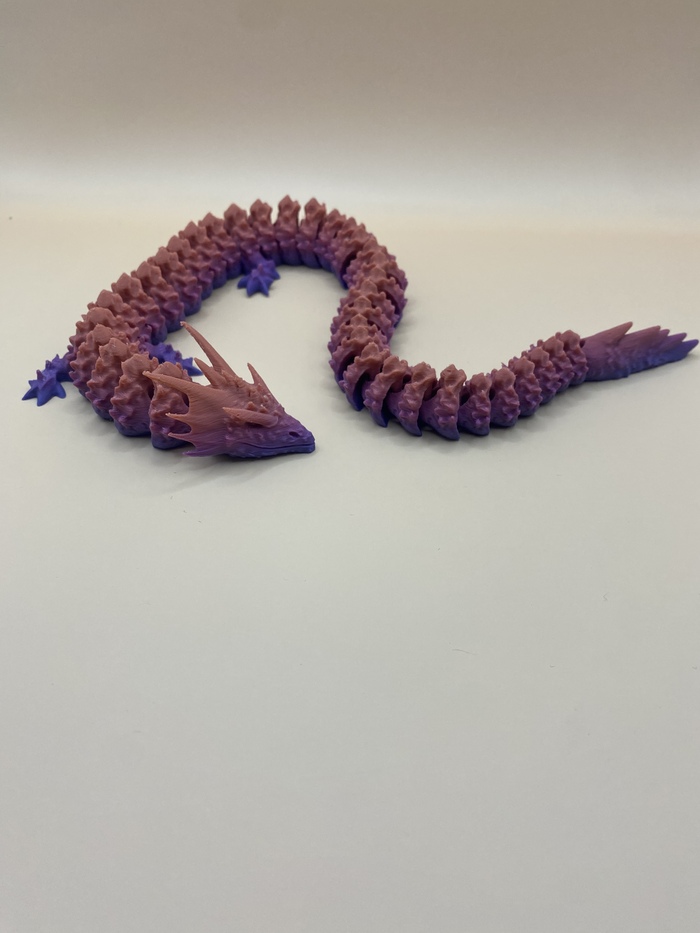

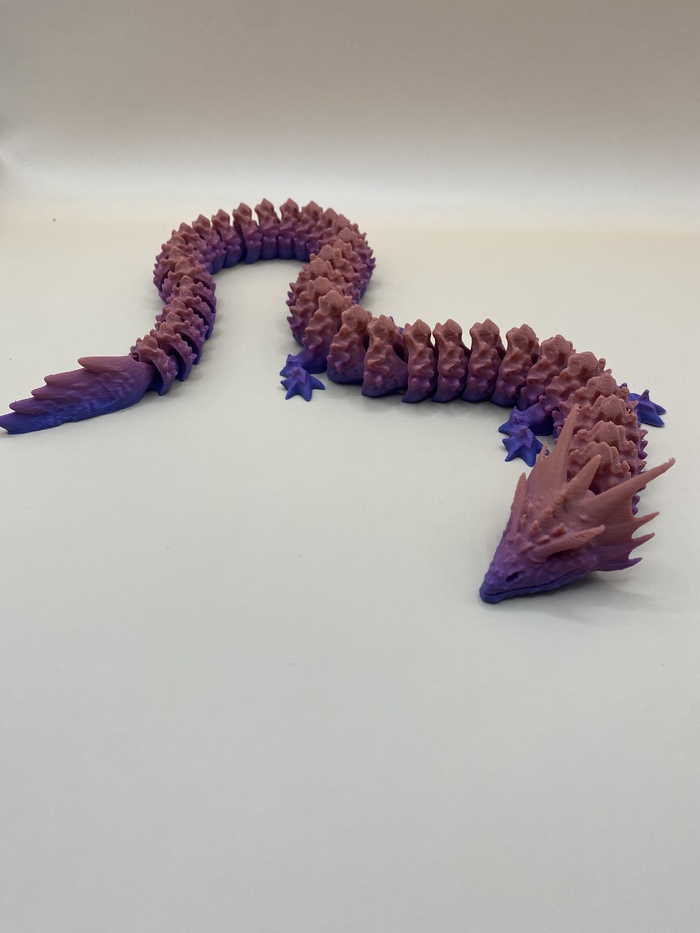

Затем продолжаем сразу с крупного, и ставим дракона Night Spirit Dragon.

Сочетание 3 цветов вышло крайне удачным - из сине-фиолетового в фиолетовый, и, наконец, в оранжевый.

И уже здесь можно сделать примерную прикидку - на 1 цвет приходится порядка 25 грамм пластика, или около 8 метров прутка.

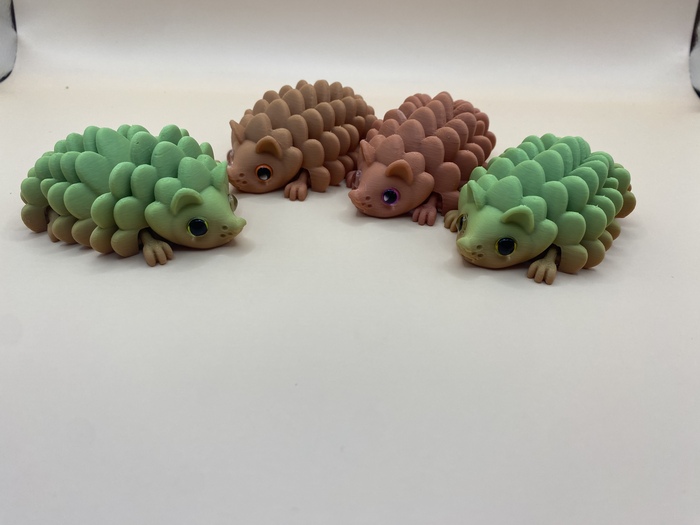

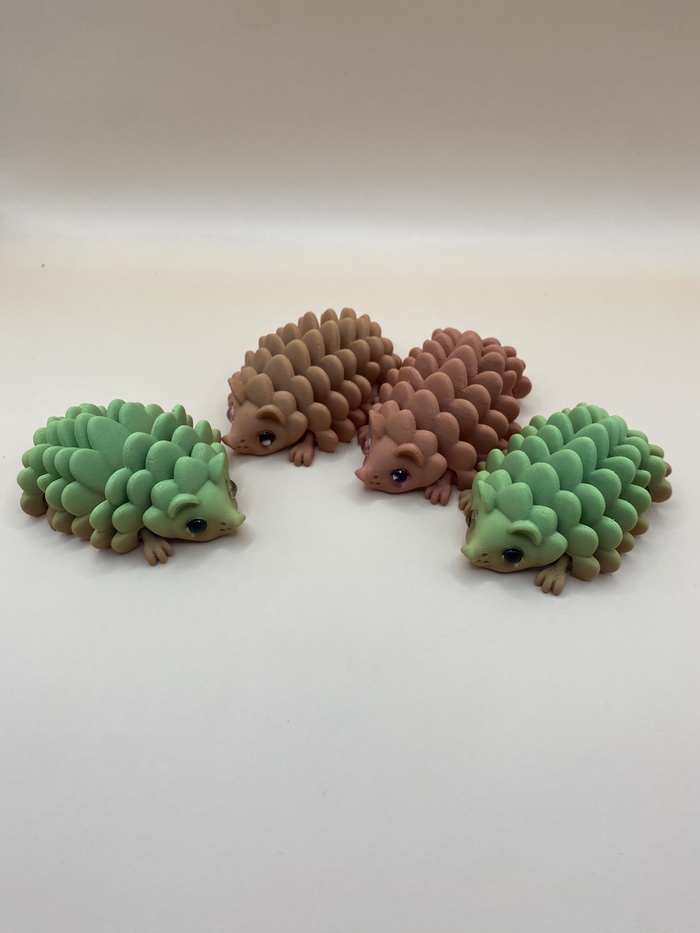

Затем - немного ежей:

Здесь мы посмотрели оранжевый, красновато-розово-персиковый, ну и переход из оного в зеленый.

Фактически, прошли первый круг цветов. Но мне был интересен, какой будет переход из салатово-зеленого.

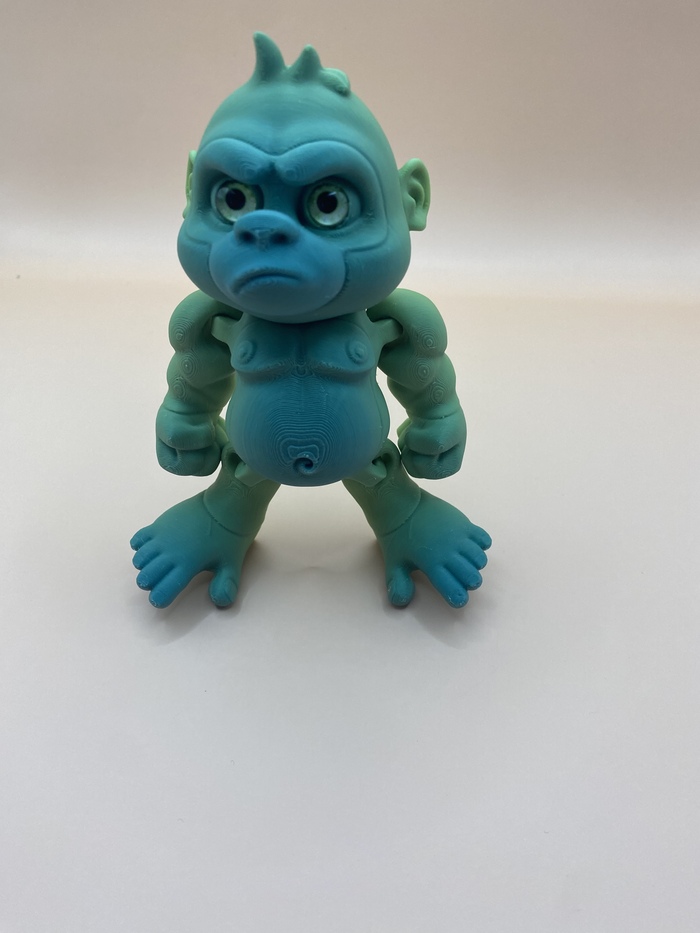

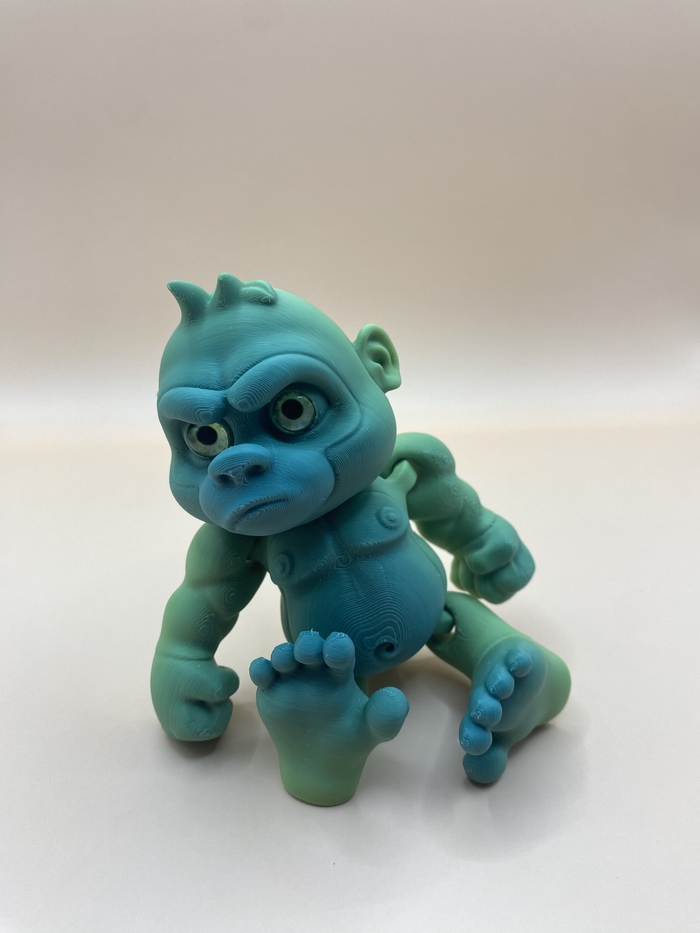

И в этом мне помог крайне серьёзный обезян.

И знаете, это один из самых удачных переходов - из зеленого в тёмно-темно-зеленый - бирюзовый. Получилось настолько плавно и органично, что на следующий же день у меня его отобрали))

На фото цвет пуза кажется синим - это не так, это скорее именно темно-зеленый-бирюзовый.

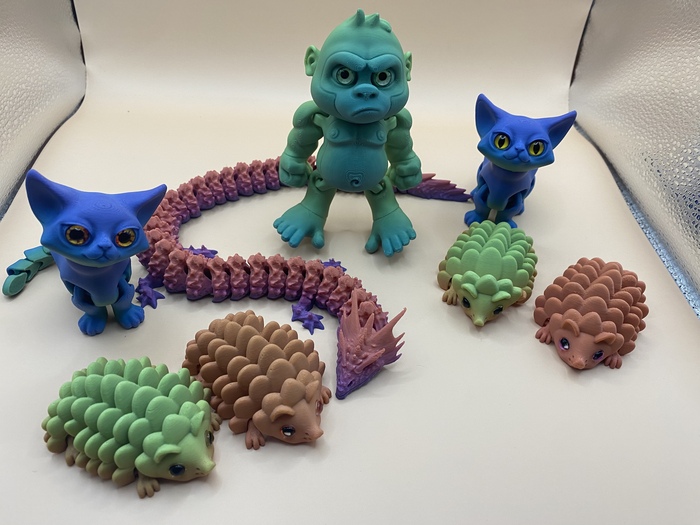

Ну и по традиции, "семейное фото"

Настройки печати не менялись от модели к модели, и были абсолютно стандартыми для сток профиля Generic PLA (аналогичным образом избавленный от глупостей, как описывал в комментарии к предыдущему посту) в Орка-слайсер для FF Ad5m:

-Температуры 220(первый слой)-225/60

-Скорость 200-250мм/с

-Поток 98%

- ПА 0.02

Слой 0.16, ширина 0.45.

Выводы:

1. Упаковка материала (вакуумный пакет, вакуум, катушка) в очередной раз радуют.

2. Абсолютная лёгкость печати, никаких проблем, абсолютно - это просто ПЛА.

3. Отличная межслойная адгезия - именно то, что я и хотел. несколько игрушек из поста успешно улетели на пол, и ни одна мелкая деталь или звено так и не покинули чат. Да и оно было понятно уже и по внешнему виду, и на ощупь - хороший, добротный ПЛА.

4. Просто отличная цветовая гамма - приятные, не кричащие цвета, хорошая гамма, хорошие переходы цветов друг в друга.

5. Классическая поверхность моделей ПЛА/ПЛА+: гладкая, чуть шелковистая, чуть с блеском (без фанатизма) - издалека так вообще напоминает матовый пластик, но вблизи хорошо видна знакомая поверхность. ну и слой 0.16, разумеется, "делает вещи".

   Подводя итог хочу сказать - пластик, разумеется, не является силком - кричаще ярких цветов и безумного зеркального блеска поверхности вы здесь не найдете.

   А что найдете - так это очень приятные цвета, хорошую фактуру поверхности, и, наконец, замечательную меслойную адгезию - модели теперь крепкие и прочные.

Я безумно рад, что наконец таки нашёл именно тот пластик, который удовлетворяет моим запросам.

Буду рад услышать ваше мнение.

Ровных печатей!

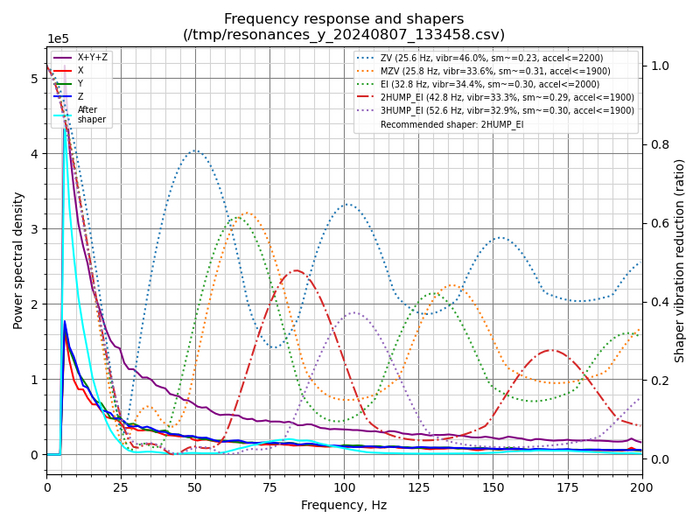

Поскольку результаты тестирования шейперов меня немного удивили, а дальнейшие проверки показали крайне высокую повторяемость результатов. 2hump_ei 42.8 да по двум осям и это я ещё датчик к принтеру не прикручивал). Вернее уже открутил и тот просто висел на проводах пишки. В общем в любых комбинациях результат был один и тот же.

Чек печенюки тоже ничего не показал).

А пока едет новый датчик, решил рассказать о принтере подробнее.

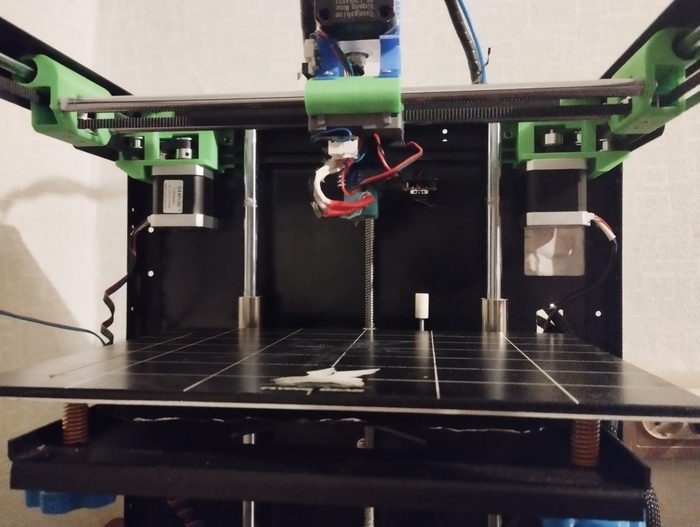

Конструкция и механика

Для удобства проектирования, а также избежания возможных проблем связанных с разной длинной ремней, левая ось Y перенесена на новое место.

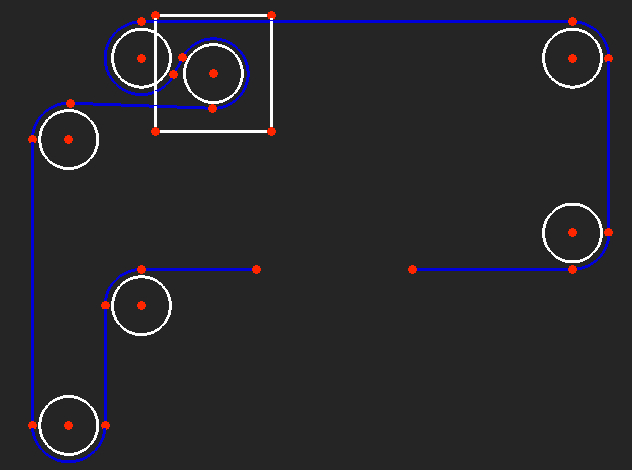

Внешне кинематика представляет собой гибрид ghost 6 и К1. Ниже схематично показана протяжка ремня левого "плеча".

В конструкции старался по максимуму сохранить рабочее пространство, учитывать толщину ремня и нивелировать влияние последнего на перекосы. Скручиванию оси Х противопоставить ничего не могу это наверное болезнь всех core xy у которых ремни разнесены по высоте, уповаем на жесткость железа и пластика). Натяжение можно регулировать как смещением двигателя, так и руками при фиксации ремня в каретке.

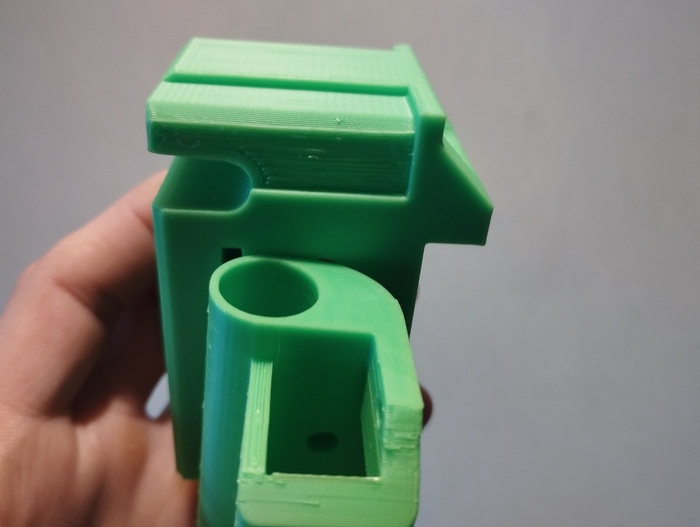

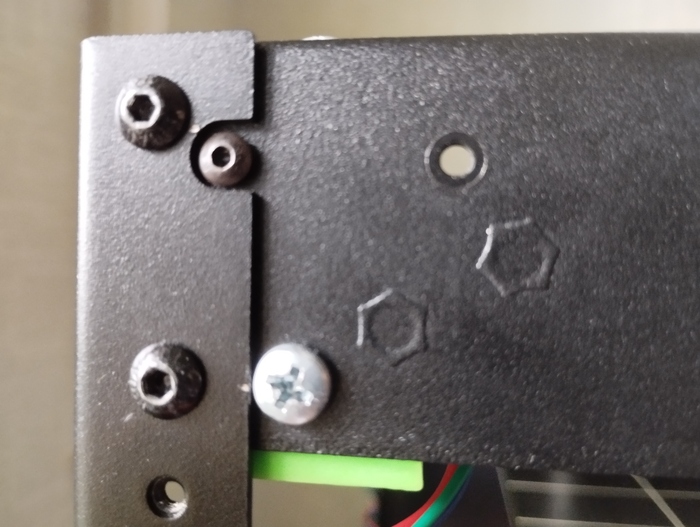

Не считая количества шайб и втулок печатных деталей немного и они довольно просты в воспроизведении, специальные приёмы использует только каретка. Крепление узлов к порталу использует гайки и винты м4 стандартной длинны. Ролики держатся на стальных штифтах, высота посадки регулируется втулками и шайбами. Сам штифт запрессовывается от руки, для выталкивания штифтов предусмотрены отверстия (кроме мест примыкания осей к кронштейну, тут просверливаю в ручную).

Совсем избавиться от поддержек не удалось, но поддерживаемые поверхности или скрыты, или малозаметны, а материала тратится мало.

Затраты

Разложить всё по полкам не получилось, поэтому всё в кучу. На данный момент в кинематику вгрохано (без учета пластика) целых 2 698 вечно деревянных, где:

• 595 руб. штифты (за 25шт., использовано 10шт.);

• 1287 руб. ролики (могло быть меньше);

• 816 руб. за 3 метра ремня.

Ещё добавим метизы по 5 рублей стакан, пусть будет 50 руб., хотя там и половины не будет, и всё это дело округлим до 2 750.

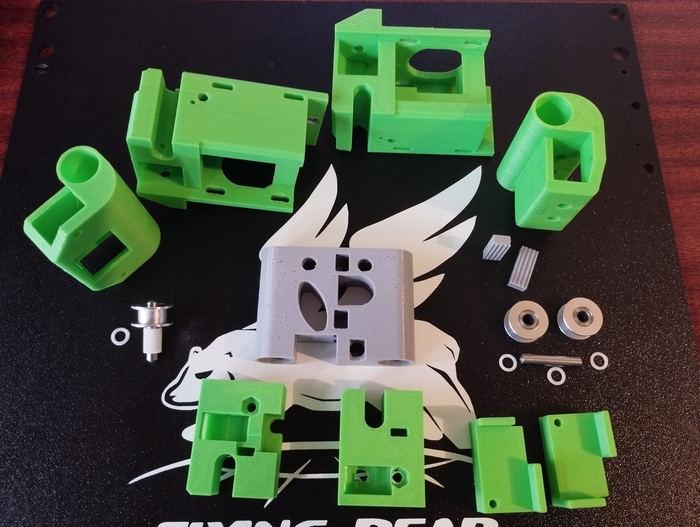

Пластика тоже перевёл немало порядка 2 - 2.5 кг petg и 0.5-0.7кг abs, в среднем взял 900 руб./кг и это ещё 2 880. Тут надо сказать, что работы над кареткой ещё будут вестись, но и по каждому поводу принтер уже не работает, количество брака тоже значительно упало. Для справки, 0.18 кг весят печатные детали которые покоятся на боковой панели (фото выше).

В промежутке уже 5630.

Теперь, то что относится к принтеру, но не проекту это:

• комплект подшипников 1 330 руб. (в этот раз попались хорошие);

• MPU 6500 267 руб. за 5шт. (надо было не жадничать, может сгодятся сверхмалой авиации, а пока -267) ;

• 110 руб. за два метра экранированной витой пары (без MPU придётся искать новое применение);

• Формально мой, но ещё не под рукой BTT R2-D2 S2DW ещё 827 руб.

• 1953 руб. за 3шт. 17HS8401 - это больше хотелка, что бы на X и Y стояли одинаковые двигатели, возможно стоило поставить родные с осей Y и Z.

И так это ещё 4 487.

Сюда можно притянуть пишку 4 913руб.. Изначально она никакого отношения ко всему этому не имела, да и жирно даже для четырёх принтеров. Тем не менее клиппер распробован и думаю со временем мишка получит свой пирог, а пока так.

Инструментальное оснащение и до появления 3d принтера имелось, при желании можно к заводской РММ обраться, что лишне.

Думаю уже можно всё скалькулировать, получается - 15 030 руб.. Неплохо так моё увлечение денег берёт, хотя какие игрушки не требуют денег. Размажем всё по времени и уже не так страшно.

Вместо заключения

Довольно растянулась вся эта история, да и поздновато по времени, думаю вскоре ghost 6 покинет магазины, а я только 4s начал переделывать). Так получилось, что в октябре прошлого года моё знакомство с 3d печатью началось с конкретного б/у принтера, а данный "пет-проект" неплохо так способствует дальнейшему развитию. Если он ещё кому-то пригодится, то всё совсем не зря.

А пока жду датчик, ищу печеньку. Уже частично выложил проект, не хватает сопроводительной документации (тут явно перегибаю, но и как обозвать по другому не придумаю)))) и нужно подготовить модели с нулевыми допусками.

Как-то так
