Пожалуй, лучшее украшение своей полки, что я пока печатал на 3D-принтере.
Общее время печати деталей - около полутора суток.
Размеры: 601 х 93 х 247 мм
В конце поста ссылка на модель автора с инструкцией для тех, кто захочет повторить.
Ссылка на модель на thingiverse.
P.S. Не знаю, уместен ли тег "Моё" - печатал я, фоткал я, моделировал не я..
P.P.S. Может кто находил что-нибудь такое же крутое? Буду рад, если поделитесь.
На этой неделе в клинике поставили эксперимент. Сравнили точность печати профессионального стоматологического и профессионального обычного фотополимерников.
Тест выглядит так:
- берется слепок
- сканируется в 3д сканере
- оцифровывается
- модель печатается на принтере
- готовая модель сканируется в 3д сканере
- оригинал сравнивается наложением с отпечатанным. Цветовая карта при наложении показывает отклонения моделей.
Сканируется слепок например так:
В результате печати получаем модель слепка

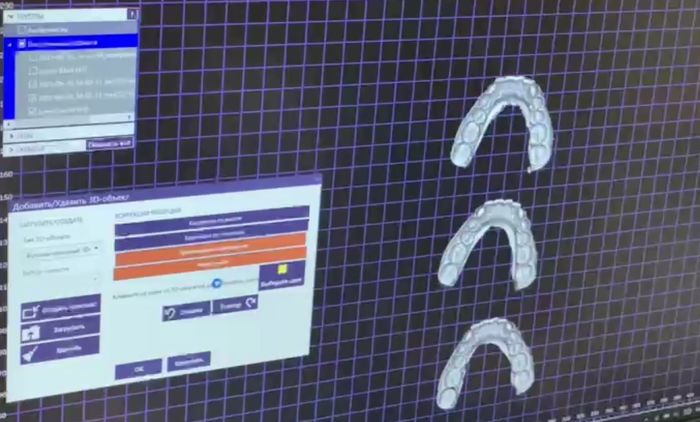

После сканирования получаем все цифровые модели
далее модели программно накладываются на предмет исследования искажений

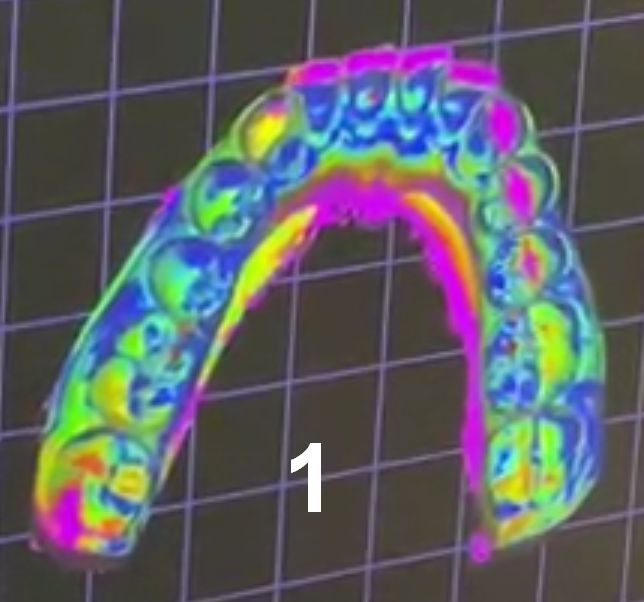

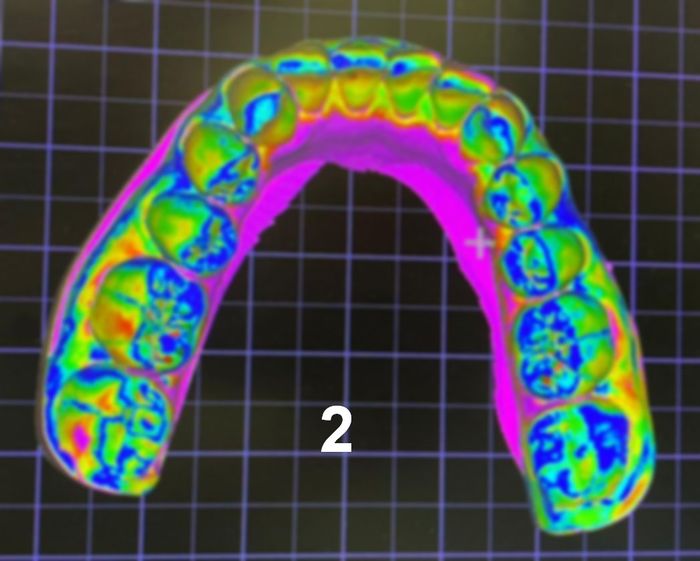

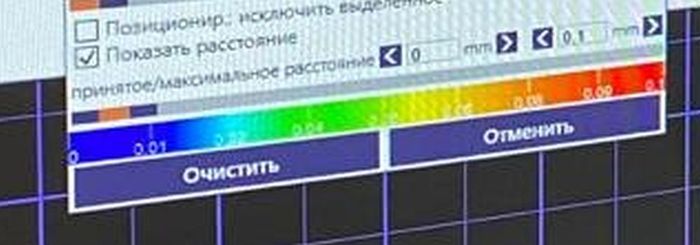

цветовая карта расхождения моделей:
результат сравнения моделей с двух принтеров
К сожалению я не стоматолог, мне слабо это говорит о чем то. Но со слов специалистов - результат отличный в обоих случаях.

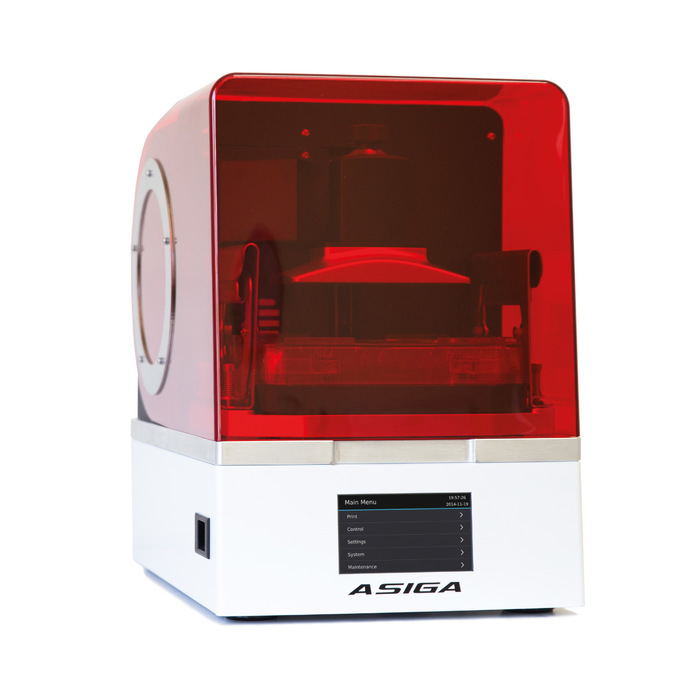

Сравнивались отпечатки с ASIGA MAX

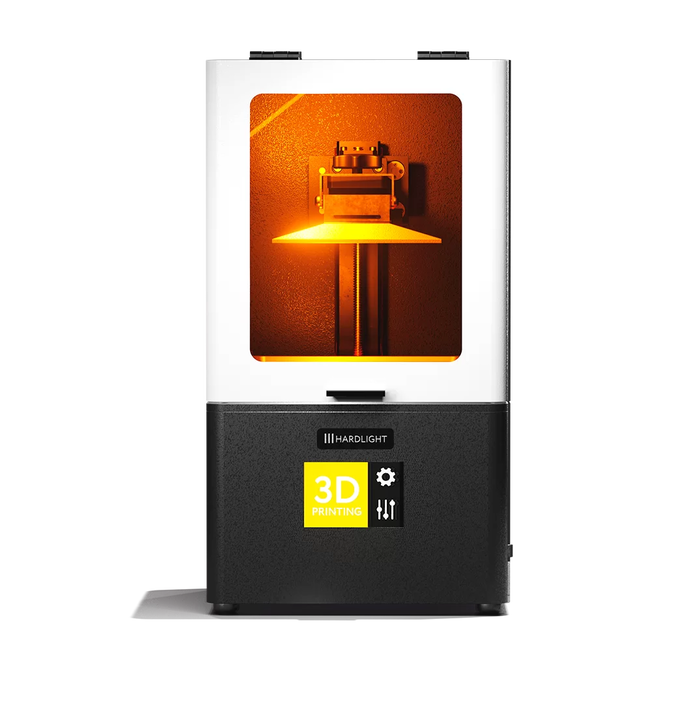

И Hardlight Sirius Black
Под каким номером сравнение слепка с какого принтера - скажу позже в комментах, чтобы смогли непредвзято сделать выводы
По оценке стоматологов сравнимо, и то и другое пригодно для работы.
Разница в цене принтеров - 15 раз.
Всем доброго времени суток.
В какой то из статей я писал, что выставка окажется неполноценной, ссылаясь на закрытые границы для многих представителей фирм. Отчасти я оказался прав, однако на выставке было на что взглянуть, с кем пообщаться и к чему прицениться. Пишу я этот отзыв утром не просто так. Возможно кто то сомневается в поезде и посещении. Я вам так скажу. Именно для 3д печатников наверное особо смысла и нет. Только если ехать вам не далеко, тогда да, стоит заскочить. Ну а что бы было представление что вы там можете увидеть я сейчас и опишу.
Пройдемся по "домашним" и околодомашним решениям.
1. Creality.
1.1 Halot
Единственная китайская компания, что приехала на выставку. И то из-за официального русского представителя. По новинкам есть интересные вещи, однако на самой выставке их не купить.
Creality Halot с системой Dlp (Вроде как). Засветка у данного принтера происходит не при помощи прямого свечения уф, а при помощи зеркала, что по заявлению производителя улучшает точность печати. В продаже появится в скором времени, цена не известна. Обещают сверхточную и сверхбыструю печать. Если в сравнении с Mono x, то примерно на 25% быстрее засветка на слой.
1.2 Cermoon D1.
Выглядит прекрасно. Директ экструдер, H-bot кинематика на валах. Ось з на роликах (креалити это дело любят). Даже подумали над тем, как красиво пластик без трубки подавать. Но и минусы (для себя) я там некоторые увидел, такие как отсутствие ремня синхронизации по з, а концевик там один. Фидер mk10, что для меня не лучшее решение, ну и по мелочи.
Далее просто фото других моделей
Теперь же пробежимся по другим товарищам с выставки.
2. ISI
Принтер для тех, кто не хочет многогабаритную ферму)
Собственно очень дорогая детская игрушка. Но порадовала качеством печати. Хотя за такую цену надо уж.
И торой принтер этой же компании. Куда более серьезное решение.
Данное решение исключительно для коммерции и отдельного помещения. В принтер все заложено именно для этого. Плюс возможность установить стеллаж из 2-х принтеров и сушилки. Полный комплект обойдется в 750т.р. Если прикинуть, то с учетом возможности печати действительно сложными материалами, данная аппаратура отобьется в цене достаточно быстро. Осталось клиентуру найти.
И забавный факт про данный принтер. При просьбе потыкать в меню хотел я осями подвигать. При нажатии оси не сдвинулись ни на мм. Менеджер сказал, что надо сначала отправить в home. Но и при команде домой он че то не двинулся))) В итоге другой менеджер сказал, что они отключили возможность движения, как это - фиг знает. Питание на принтер, как видно, подавалось, но внятно мне объяснить почему же он не сдвинулся не смогли. Вот вам и показ принтера за 350к.
3. Ларец
Вот этот товарищ мне понравился. Выглядит солидно, ценник до 150 (тут я могу ошибаться, не записал), внушающие характеристики.
И его хоть в работе показали)))
4. Total Z
Компания сейчас уходит от "домашних" решений, отдавая предпочтение промышленным, однако принтер для дома у них выглядит неплохо.
Менеджер похвалился тем, что у них все собственной разработки: экструдер, хотенд, прошивка и т.д. В принтере установлены 2 сопла, которые не надо регулировать по высоте относительно друг друга (опять же по заявлениям менеджера), так как термобарьер у них хотенд у них собран таким образом, что перепадов даже при переборке не будет. Верится мне конечно с трудом, но мало ли. Однако качество печати ну не ахти честно говоря. Не знаю с чем это у них связано.
5.Ну и пара фото принтеров и отпечатком, с представителями которых либо не пообщался, либо просто были интересны формой или чем то еще
Больше фото в статью не лезет)
По производителям пластика я увидел только u3print. Так же была информация ещё о двух, но что то я их не видел там.
Большую часть выставки занимали стенды с литьем, сырьем и подобным, что к 3д печати относится очень мало.
В общем впечатления у меня очень двоякие, но о потраченном времени не пожалел.
Статья не лаконична, но и цели описывать выставку как то иначе не было.
Спасибо всем за внимание, удачной печати и не хворать)
Среда пришла, да не одна)
Всем доброго времени суток.
Мне пришло сообщение на почту, решил поделиться, ничего более.
Во первых, я узнал про существование вообще такого праздника, как "день отца". И я не очень то слышал, что вообще такой день в России у нас празднуют. Но не об этом. В общем, в рассылке есть интересная информация для тех, кто собирался приобрести продукцию данной фирмы, но искал либо повод, либо скидки. Собственно и то и другое. На офф. сайте есть отдельная страница с акцией.
Теперь по списку интересностей. Понятное дело, что акция "китайская" с завышением и последующим занижением цены, однако продукт конечный действительно обойдется дешевле.
1. Mono X вместо "759"$ обойдется в 549$ это около 40 т.р. Обзор вот тут
2. Anycubic Mono вместо "269$" стоит 199$?, что обойдется 14600. Цена с доставкой на Али - 18т.р. Обзор.

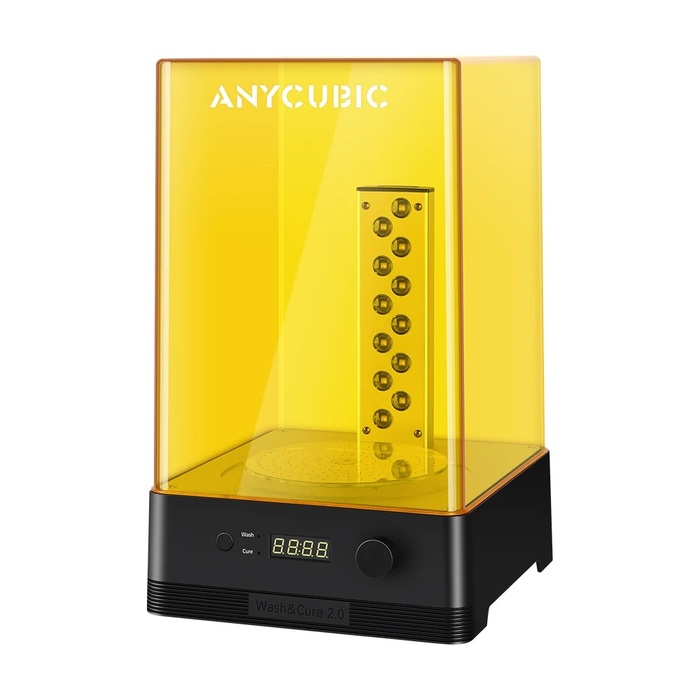

3. Anycubic Wash&Cure 2.0 вместо "149" обойдется 100$, что около 7300р.

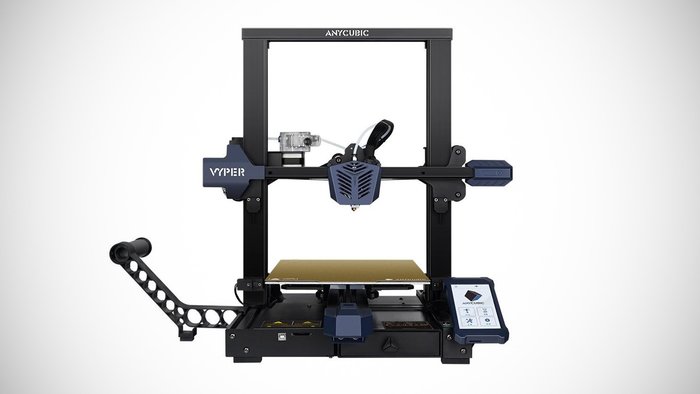

4. Anycubic Vyper, представленный на выставке буквально пару недель назад в Китае. Новинка, на которую компания возлагает большие надежды по продажам, как я понял. Часть информации вы можете прочесть тут. На бумаге это разрыв шаблона. Pei лист, стол без регулировочных барашков, dual drive экструдер и ещё куча фишек. Vyper будет доступен в продаже за 300$ с 10 июня. Цена актуальна на первые 3000 экземпляров.
Возможно, после китайской "акции" цены будут подняты. Информацией такой не владею, но предполагать мне не запрещено)
В общем это вся полезная информация)
Всем хорошей печати и не хворать)
Несколько лет назад купил себе игрушку в виде 3D принтера. На работе это дело прознали и попросили: сделай «что-нибудь» на память сотруднице, уходящей на пенсию.
Так выглядел макет в Компасе. Модель задвижки была найдена на 3дтудэй.
Задвижка напечатана 25% от оригинала, вся начинка осталась(клин, шток и т.д.) все крутится и работает. В качестве шпилек использовал болтики М4 которым «откусил» шляпки. Окрашивал акриловой краской из баллончика.
Изначально планировал напечатать бутафорский манометр, но «заказчик» попросил установить часы. Я понятия не имел, где такие искать, но все оказалось просто - были найдены на Озоне за 950₽. Диаметр часов 30мм.
Подложку - чёрный акрил, заказал в мастерской по лазерной резке, обошлась в 650₽. Табличка с гравировкой была заказана в мастерской наружной рекламы за 350₽. В другой мастерской за неё просили 2000₽, разбег цен конечно, неслабый.
Клеил к акрилу на супер клей, предварительно зашкуривший пятно контакта мелкой наждачной.
Печатные части не грунтовал и не шкурил в виду очень сжатых сроков изготовления.
Привет! Сразу к делу.
https://github.com/whoim2/esp32cam-timelaps-php-gallery
С одной стороны esp32cam с залитым оттуда скетчем сохраняет фотки на sd-карту и отправляет по ссылке на сервер. С другой стороны, php - скрипт складирует фотки в каталоги с именами timestamp. Для создания нового каталога (для новой печати) нужно просто перезапустить ESP-ху, что лично у меня очень удобно стыкуется с управляемой подсветкой на rrf. Началась печать - включилась, закончилась - выключилась.
Если на скрипт зайти браузером, то он даст превьюшки печатей, первую фото. Сделал по быстрому, даже никакого форматирования нет, просто картинки одна за другой. При клике на нужную самое интересное - создается анимированный гиф и предлагается его скачать. Это если конечно памяти php выделить достаточно, на дефолтном ругается на нехватку если десяток-другой фото лежит. Я выделил 512мб, будем посмотреть.
На принтер еще не ставил, может завтра. Все тесты на столе.
Привет! Надеюсь получить здесь помощь или хотя бы направление куда мне копать, чтобы наконец-то стать не просто обладателем принтера, а довольным обладателем. Поскольку я пока не особо спец, то расскажу что есть - а уж относится это к моим проблемам/вопросам - знатокам и профессионалам виднее.
Итак, у меня принтер Creality Ender 3 v2. Первый косяк случился после сборки, ибо сопло было ниже уровня стола (хотя собирался принтер по инструкции и видосикам, и ограничитель движения был где надо). Теперь стол имеет полосу по диагонали и круг в центре. Проблема решилась поднятием этого ограничителя и калибровкой стола. Ну и тестовые кубики XYZ, кораблики печатались вроде неплохо, однако...
Я печатаю на пластике PLA Tiger 3D (иногда PETG, но редко). Использую Cura.
Пробовались разные настройки и принтера, и пластика. В последний раз остановился на таких:

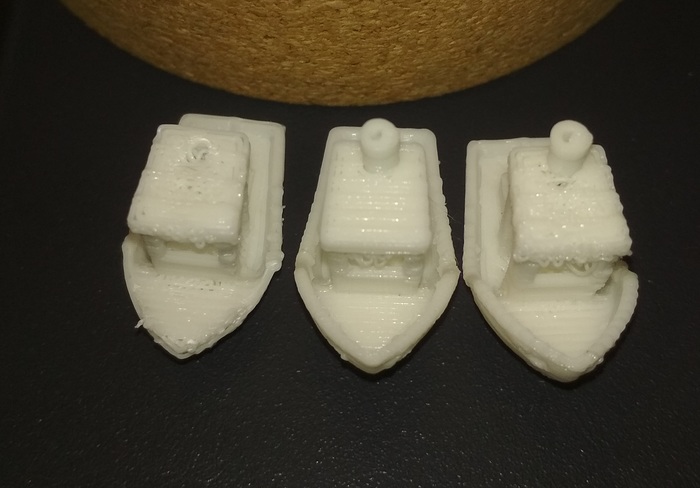

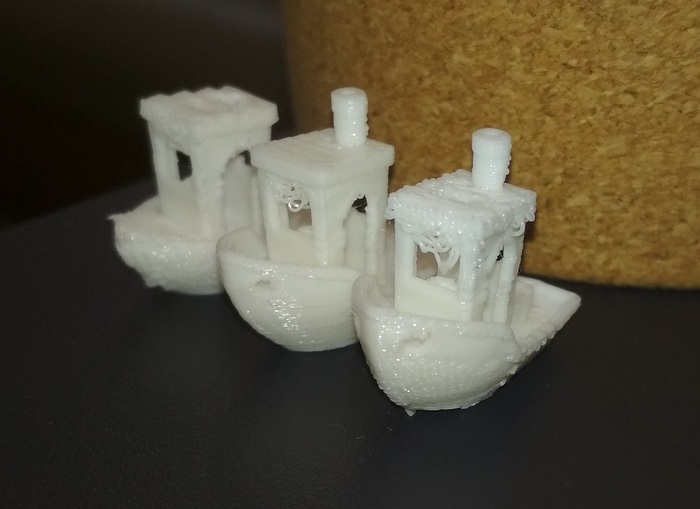

И результат, собственно, плачевный:
(первый кораблик)
Второй кораблик - то же самое, только температура 190. Третий - PETG (но на нем, опять же, особо нет опыта печати, так что представим, что так и должно быть.
1. Изначальная проблема - это сопли на навесных частях моделей. Неважно где и что печатается. И к слову сказать, была попытка печати другой фигуры на таком же принтере, но кораблик был сброшен с моего компа. Производители пластика разные. И такой косяк там тоже был, но не такой яркий, как у меня на фото.
Были опробованы попытки игры с настройками температур, толщины слоя, охлаждением, ретрактом. Результата нет.
2. Как будто нет прочности у печати.
По идее, насколько я знаю, такое возникает от перегрева пластика. Ну допустим. У моего на этикетке диапазон температур 180-200, я чаще всего печатаю в районе 180-190. Перегрев?
Некоторые модельки печатались нормально (где нет навесных мест и соплей соответственно). И модельки форму держат, слои вроде слиплись, но все равно сломать это все легко и модель рвется как раз по слоям, т.е. будто бы слои склеились, но недостаточно просто.
3. Верхний слой не пропечатывается весь. Не знаю как объяснить понятно, но такое было на нескольких моделях - и своих, и найденных в интернетах. Дно - гладкое, бока - нормальные, а на верх как будто пластика на хватило и сделал сколько было.
4. Можно ли закрепить трубку у фитинга экструдера силиконовым клеем? Была попытка чистки от пробки (хотя я так и не понял, был там засор или нет) и коронку повредил - теперь трубка не держится. Куплю все новое, но и останавливать печать не хочется.
5. Еще заметил такой факт, что экструдер имеет большой люфт.
Он держится на трех роликах. И если два ролика (любых) чуть прижать к опоре, то третий остается в воздухе. Тут я может и ошибаюсь, но мне кажется, что все-таки все три ролика должны одинаково касаться этой опоры и даже при прижиме двух все-таки касаться ленты. Или нет? И на вид кажется, экструдер висит не параллельно этой опоре, а чуть вбок. И регулировать это нечем.
6. Насколько свободным должен быть ход оси Z? Так сказать, от руки. У меня она двигается от заметного усилия и сделать это плавнее и легче не получается. Может так и должно быть? Насколько критично, если идет туговато?
Если что-то нужно, дополню. Заранее спасибо!
