Дисклеймер: Пишу в тестовом варианте, сам даже не знаю для чего. Возможно будет интересно посмотреть и почитать инфу по 3D принтерам и подчерпнуть что то для себя новое. Рассказчик из меня так себе, но я буду стараться)

Попал ко мне в руки TwoTrees Sapphire Pro. Не самый популярный принтер, но из категории бюджетных (текущая цена на Али около 19 тыс.). Кинематика CoreXY, с довольно неплохой скоростью печати. Область печати 200х200х240

Год стоял без печати, имел уже некоторые так сказать апгрейды. В том числе были установлены экран и плата Lerdge X, вынесен фидер. Вид из подвала:

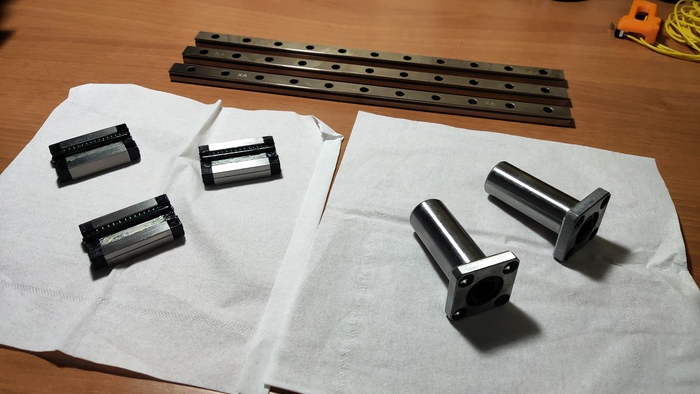

Первым же делом была снята вся механика: рельсы с осей XY и валы с подшипниками на Z. Рельсы были тщательно вымыты, смазаны и проверены на заедания. Качество оказалось вполне терпимым. А вот подшипники совсем не понравились и их я заменил на INA. Думаю, что важно отметить, самым гемморным было адекватно выставить рельсы и валы соосно друг другу

Все установилось на свои места, механика стала ходить адекватно и без заеданий. Изначально рельсы были совершенно сухие, хорошо что принтер практически не печатал и не пошла коррозия. Теперь настало время головы с хотендом

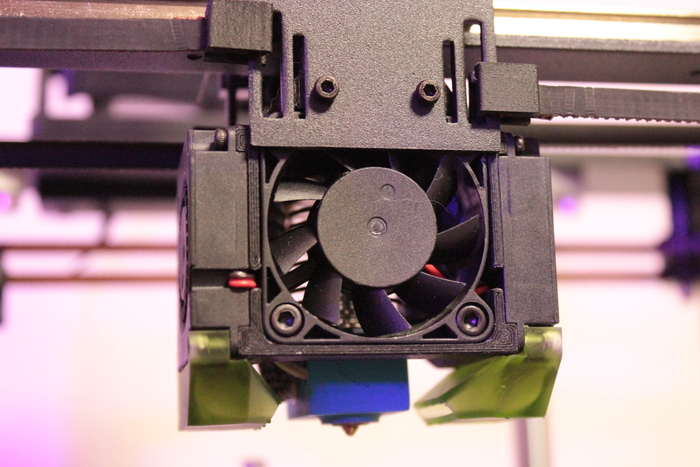

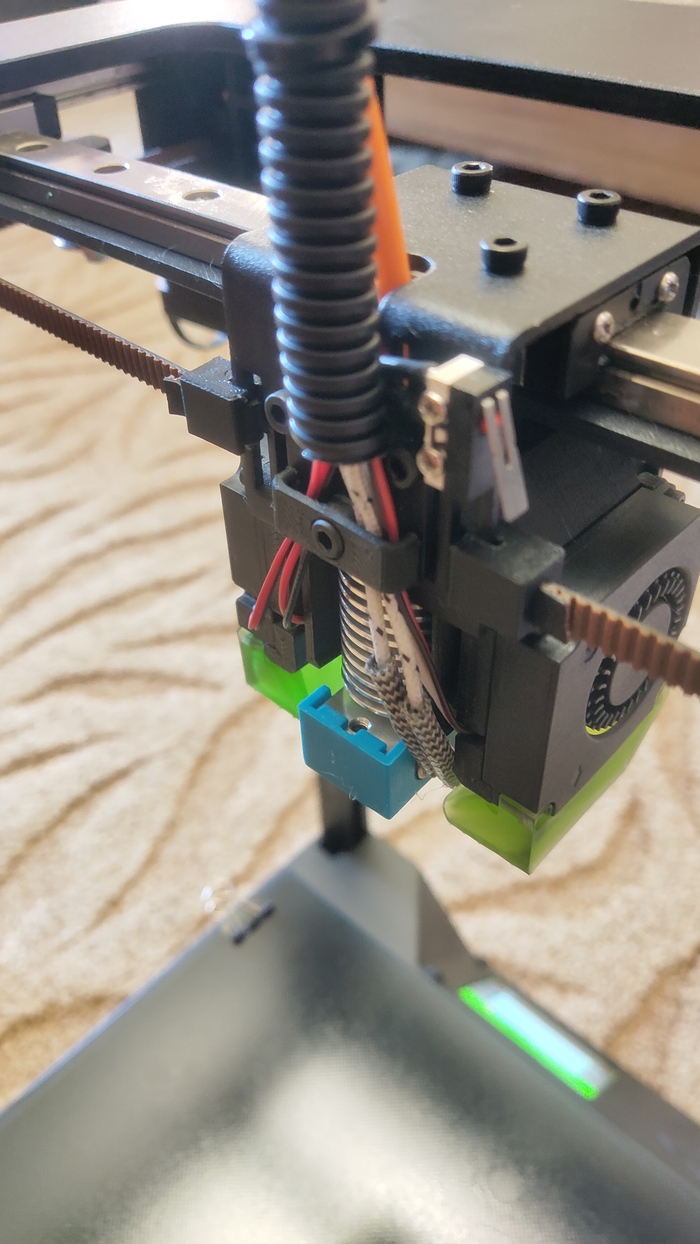

Сразу признаюсь, что с моделированием у меня не все хорошо и делаю в основном довольно простые модели. Зачастую под апгрейды начинаю шерстить Thingiverse. Так было и с головой под этот принтер, нашел (с собственной точки зрения) довольно адекватный вариант под хотенд E3D V6, сопла обдува напечатал на фотополимернике Mars Pro. Все было пропаяно и аккуратно убрано в гофру

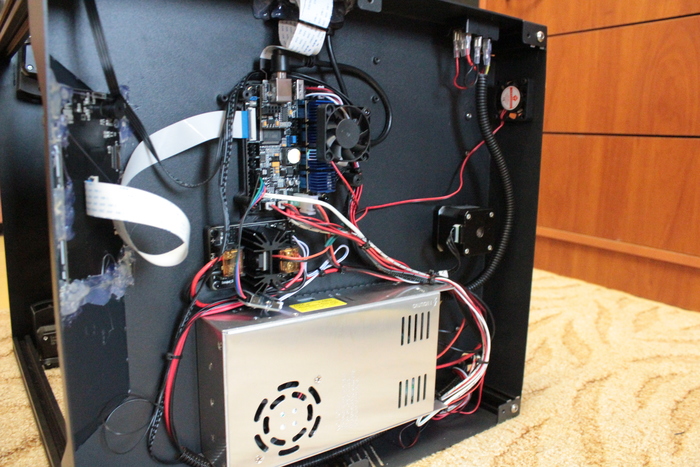

Следующим же шагом стало наведение порядка в электрике подвала, разделить проводку 220 и нормально протянуть все кабеля. Экран же я не стал трогать, так как крутить его не к чему и проще было оставить на термосоплях. Был сделан вывод под MicroSD и USB-B для адекватной печати. И не обошлось конечно же без пайки проводов, так как некоторым не хватило длины

Затем уже были мелочи: поменялся винт Z на движок трапецию, положил ультрабазу на стол, напечатал натяжители под двигатели XY, поменялась часть родных шкивов на балке (родные клинили). Установилась и адекватная качалка на фидер, что позволило снизить длину ретрактов (откатов) пластика при печати. В самом конце установились оптические концевики на Y и Z, а дальше начались бесконечные калибровки: натяжка ремней, PID (температура) стола и хотенда, количество шагов фидера, поток пластика в слайсере, подбор температуры печати под некоторые пластики, проверка размеров моделей после печати. К сожалению у этого принтера есть самая сильная болячка - основание стола довольно тонкое и сам стол ощутимо трясет при печати. Вес ультрабазы немного сгладил этот эффект, но полностью решить можно только новым основанием стола

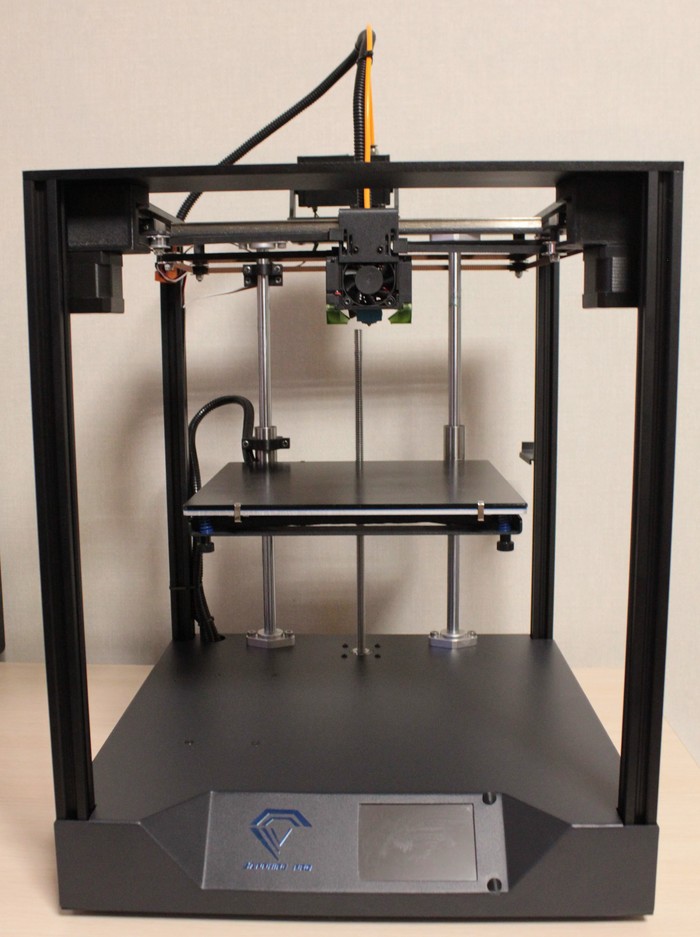

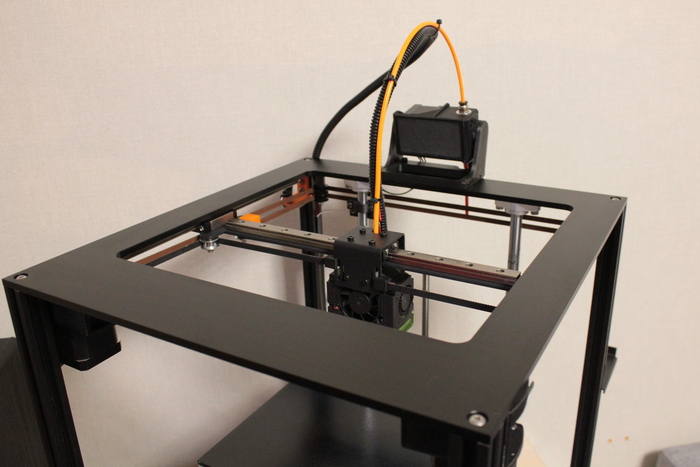

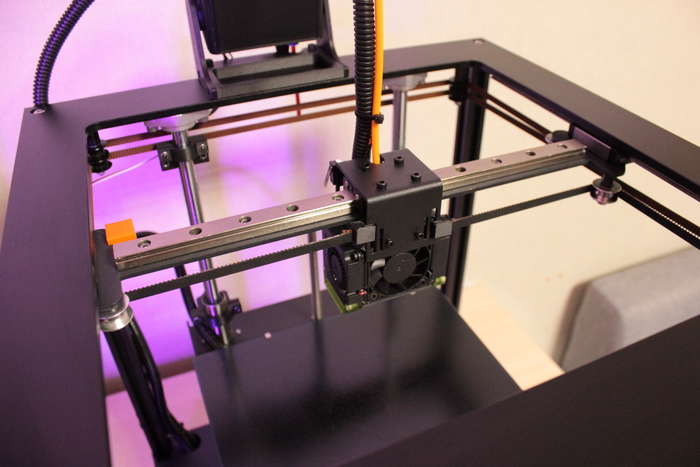

Итоговый вид принтера

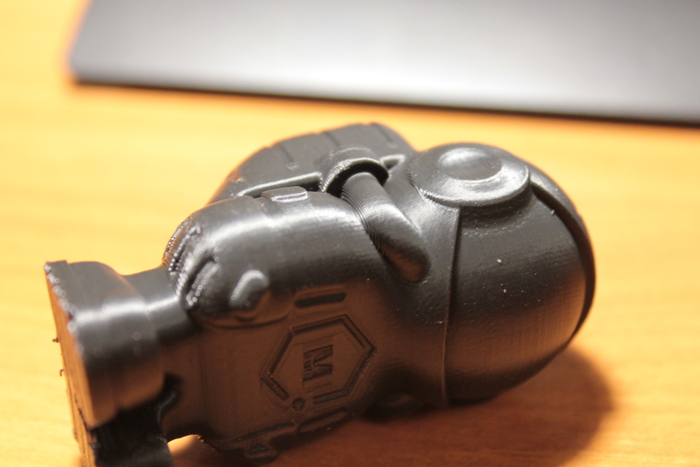

Тестовые печати PLA (местами с перегревом, тому способствовала жара под 30-32 градуса в те дни). К сожалению полосы еще остались, но благо совсем мелкие и почти незаметные. Да и скорость печати довольно неплохая, что в итоге можно считать довольно неплохим результатом

Надеюсь, что хоть кому то материал будет интересным. Есть заготовки еще под принтер Anycubic i3 Mega, если наберутся желающие - могу выложить на днях

Усилитель звука по вербальным эскизам заказчика тернист и неожиданен

Насмотрелся на красивые модели в сообществе и решился на свой первый пост, на пикабу.
За ошибки не карайте - чукча с телефона не писатель.

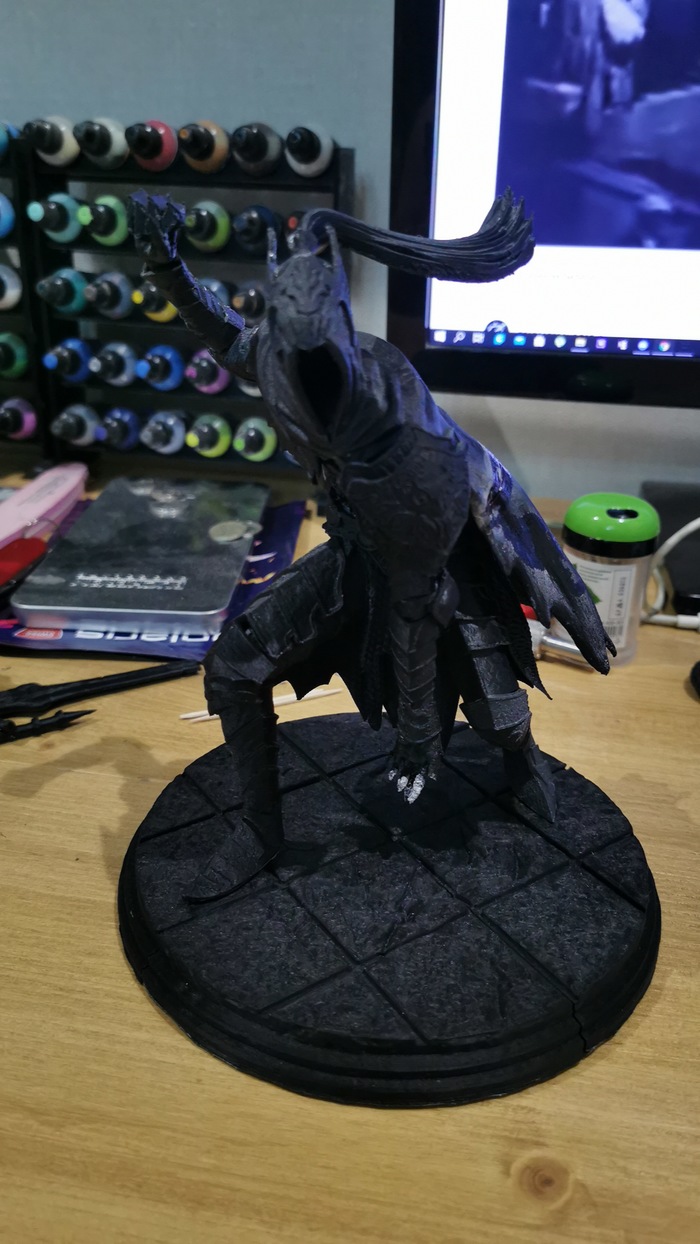

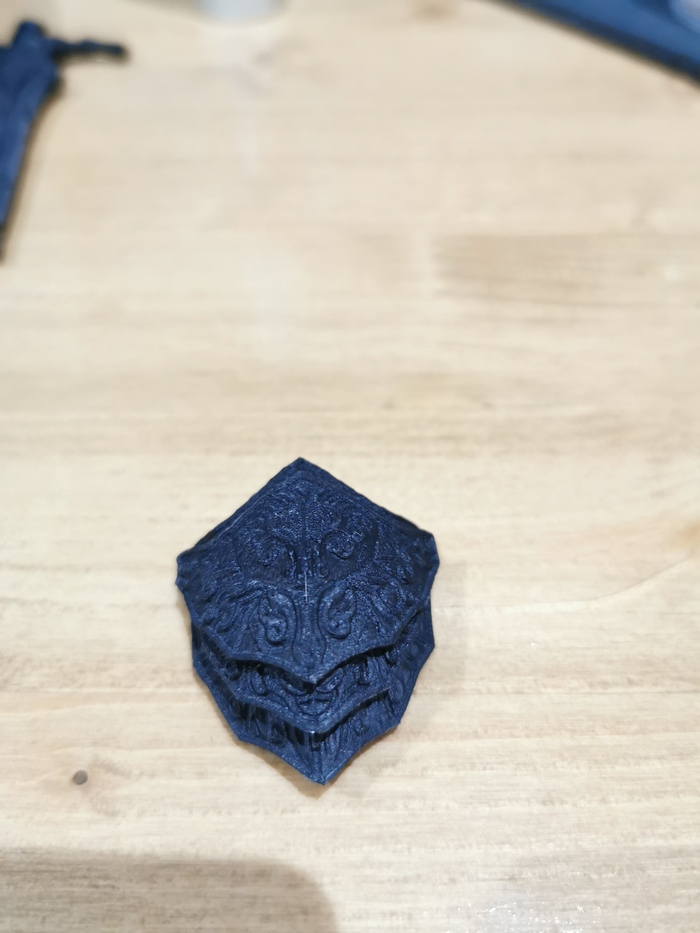

Принтер Flying Bear Ghost 5, пластик ABS Dexp, слой печати 0,08 с соплом 0.2 от триугольников.
Постобработку модели ацетоном и в ацетоновой бане не проводил, как напечатал так и покрасил (качество печати можете оценить сами).

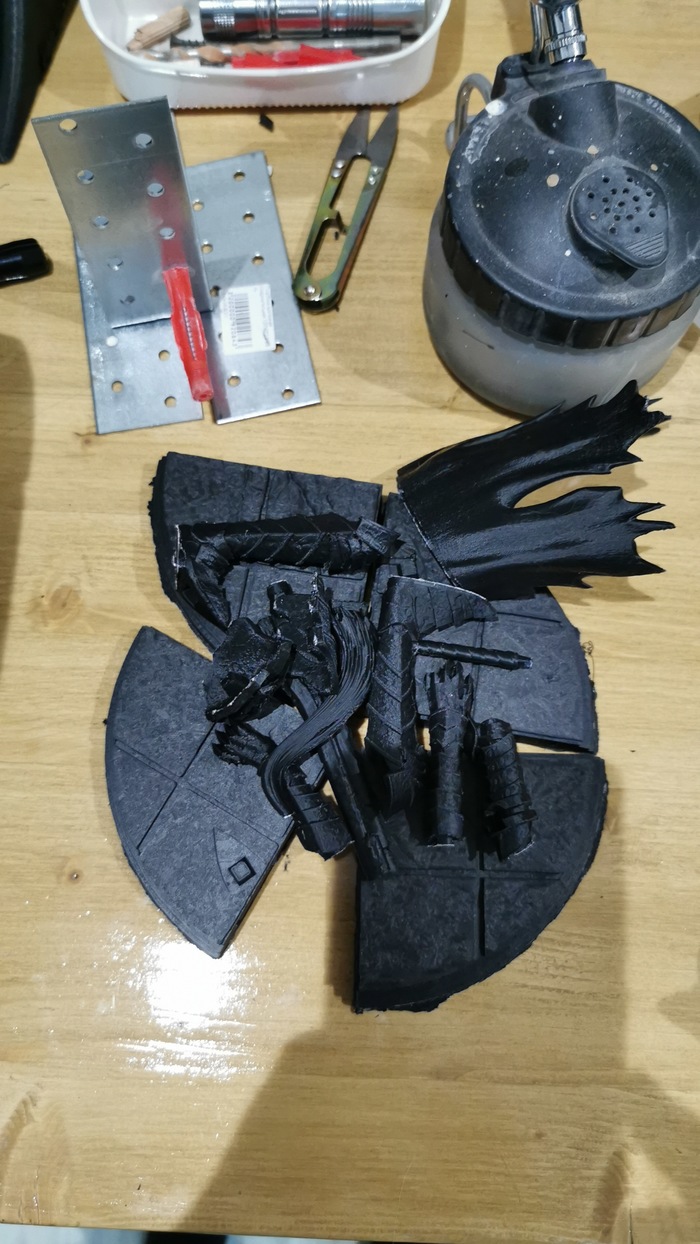

Модель склеивал исключительно ацетоном нанося кисточкой и пипеткой.

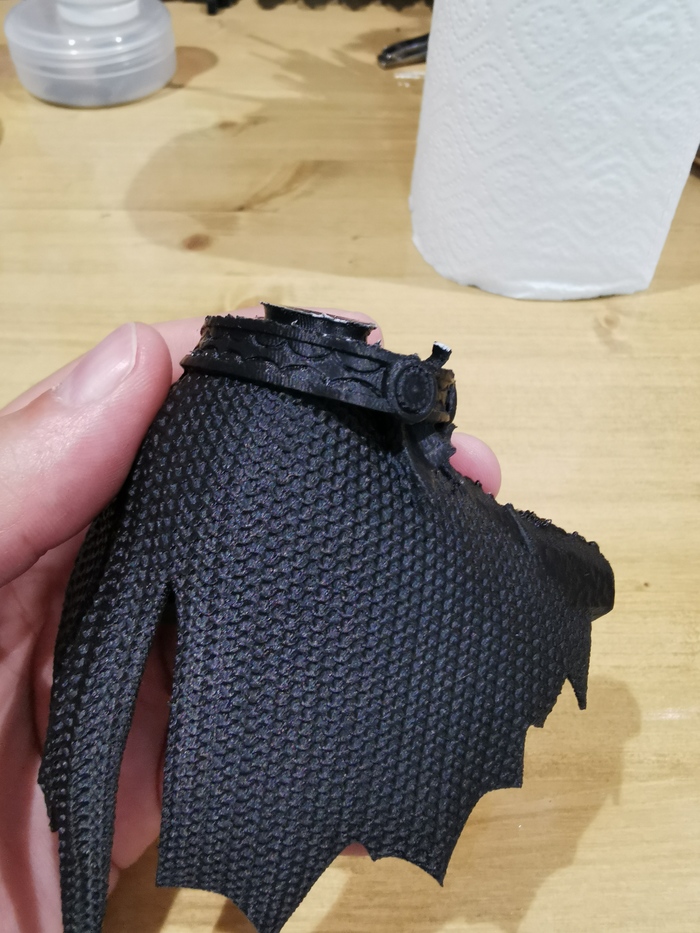

При склеивании из-за большого радиуса кривизны своих рук, промахнулся и склеил плащ с большим зазором, который пришлось устранять шпатлевкой.

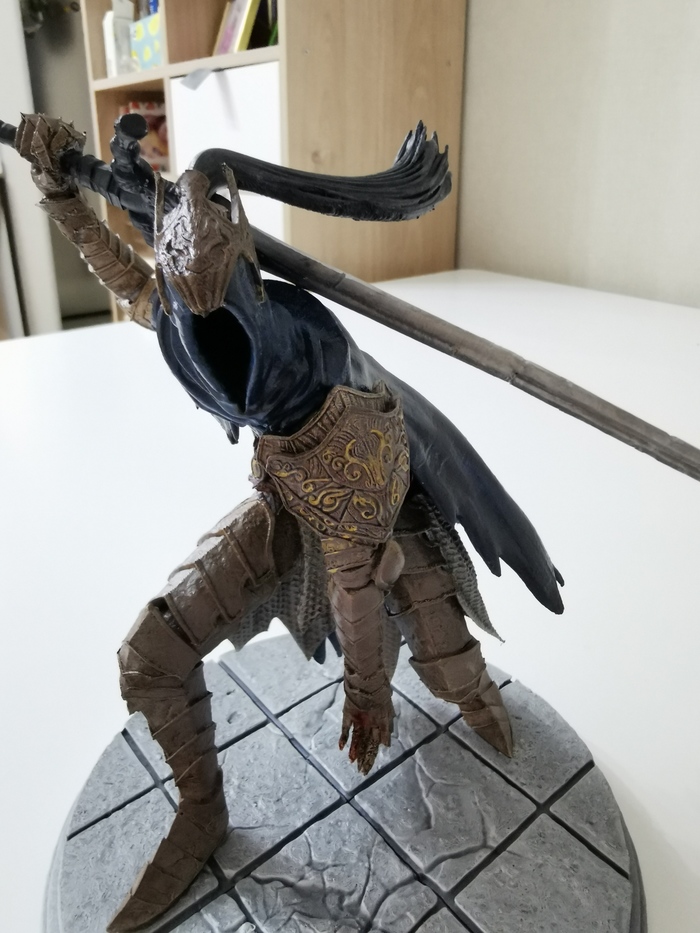

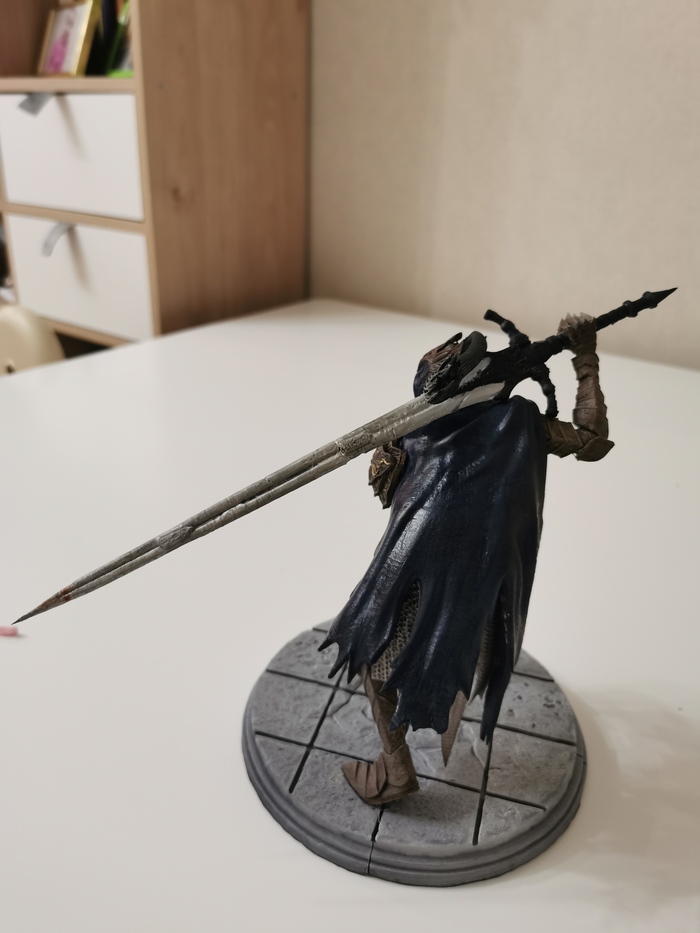

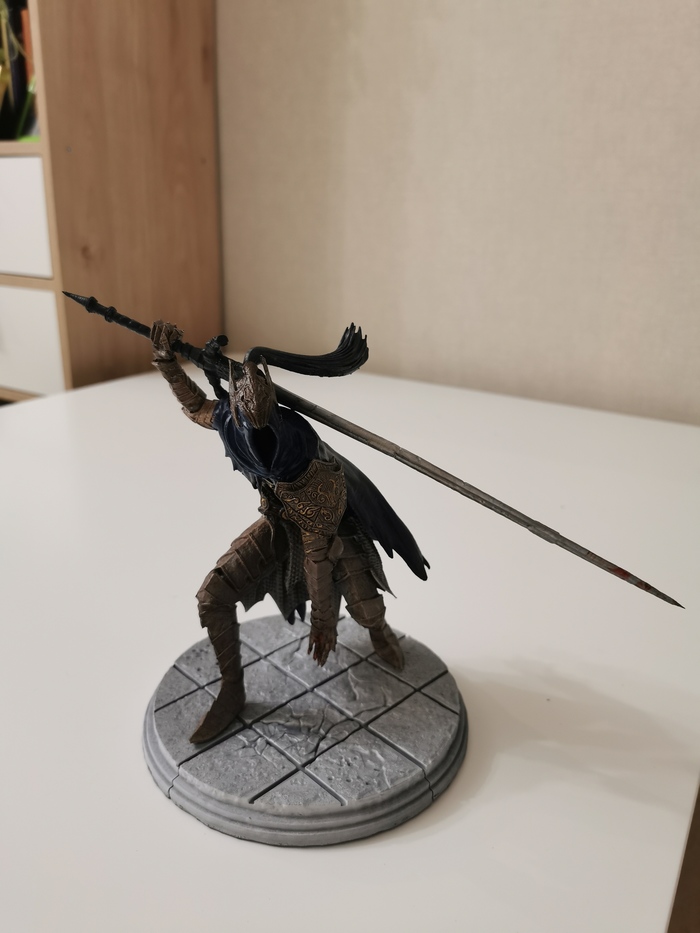

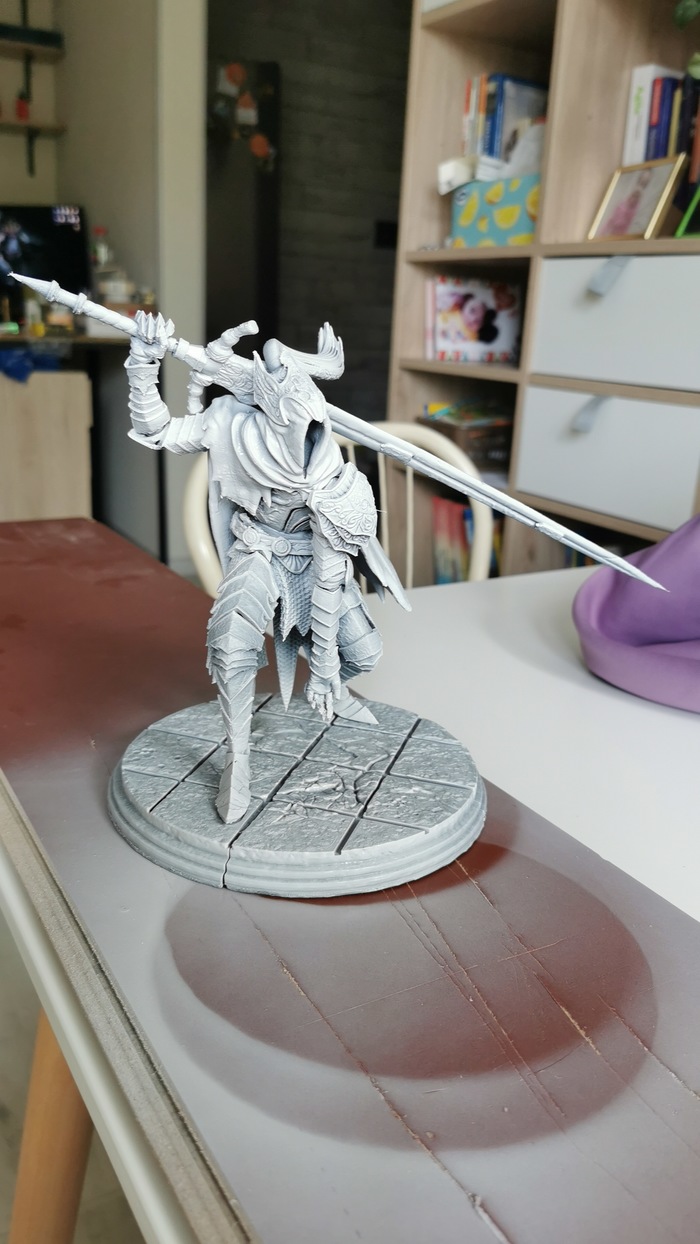

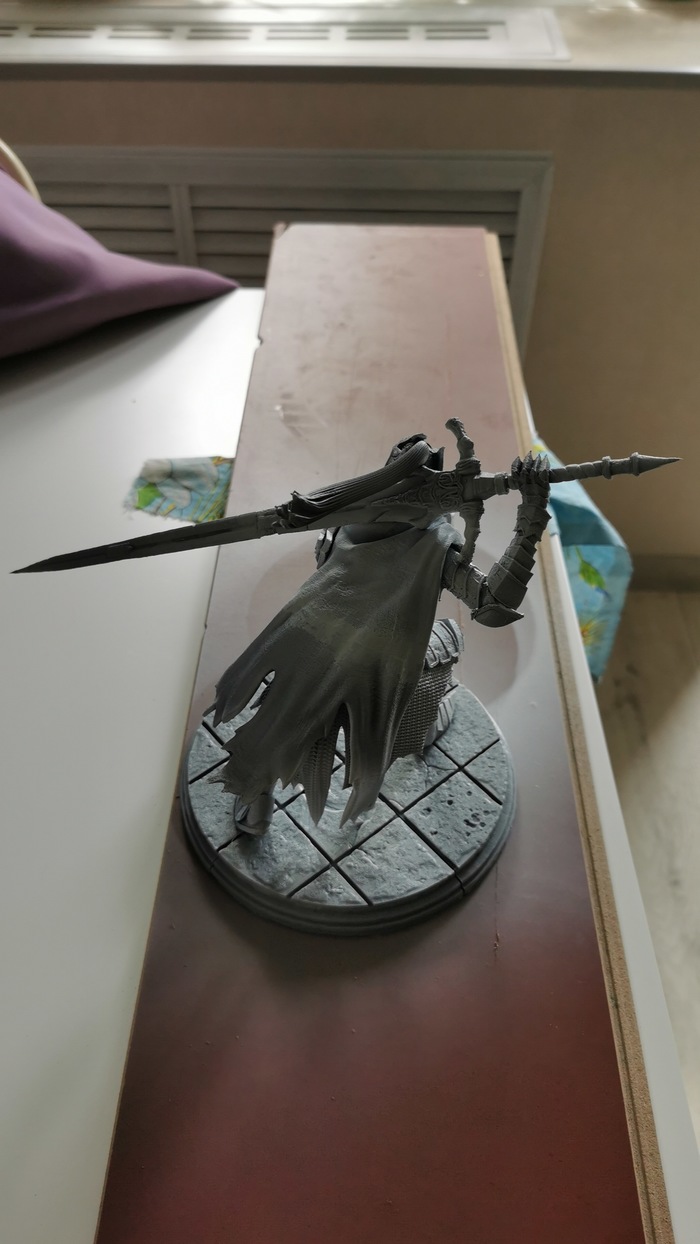

Немного грунтовки и модель уже смотрится, довольно красиво. Но т.к модель делается не для себя, а для коллеги - любителя dark souls, придётся красить.

При покраске модели использовались:
Шпатлёвка Tamiya putty
Грунтовка noname
Краска citadel под кисть
Лак tamiya TS-79 (полуматовый)
P. S. Буду рад вашим рекомендациям по покраске модели.

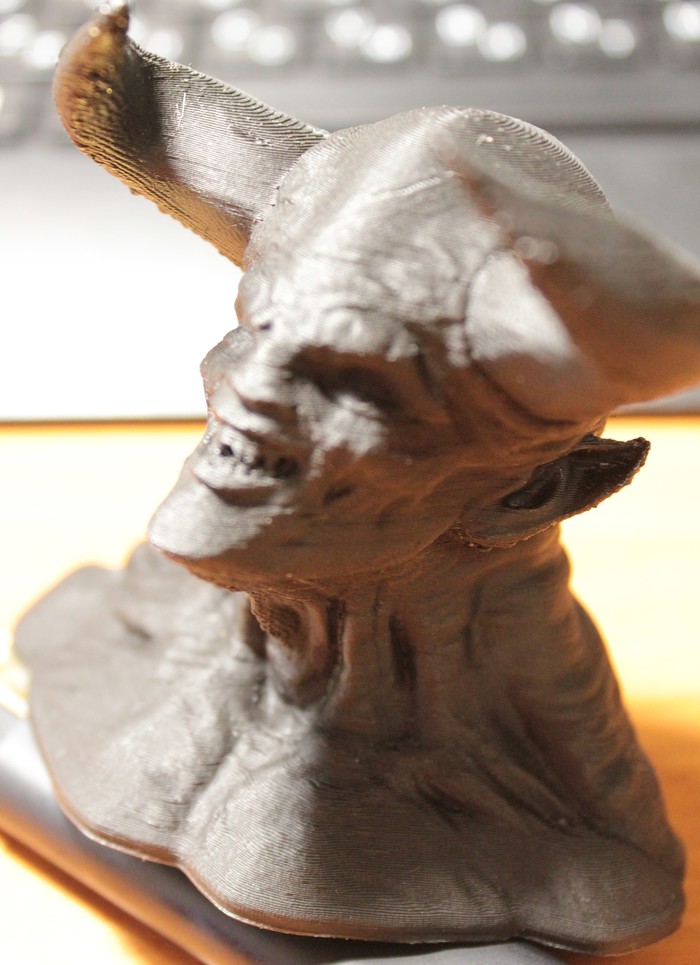

Печаталось на FDM принтере. Высота слоя 0,15 мм. PLA.
