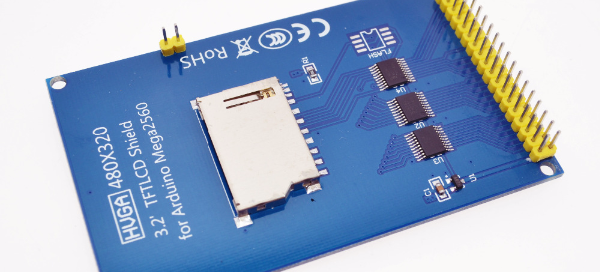

Недавно заказал себе Arduino Mega и TFT LCD дисплейчик. Изначально сделал, чтобы туда выводились посты из групп в вк, но чтот не понравилось. Отключил и отложил на пару недель. Сегодня, вот, придумал такую вещь. Повесить экранчик, рядом с монитором, на котором будут крутится английские слова с переводом. Просто, для расширения своего словарного запаса, хех.

Покопавшись в библиотеках к ардуино, понял, что она не может на прямую принимать изображения, т.е она считывает изображения, которые есть на карте памяти. (да, там на дисплее есть слот под карту памяти.)

Нууу ладно, в общем цель стала понятна.

План таков:

1. Учимся программно создавать изображения

2. Находим нужные слова

3. Пишем код под ардуино

Хорошо, для создания изображений я выбрал язык PHP. Просто я с ним знаком больше всего :)

Для написания скрипта, нужна была база слов. Я полез в гугл, и через минут 15 натыкаюсь на нужную мне страницу, повезло!

В итоге, я взял все 8000 слов отсюда - ТЫК!

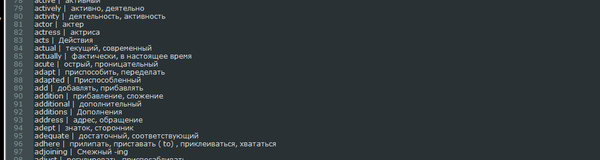

Почистил немножко от лишнего, и загрузил её в обычный .txt файл.

Хорошо, основа почти готова. Но чтобы всё это выглядело красиво, нужно было сделать красивые фоны для слов.

Т.к Arduino принимает только изображения размером - 480x320 , будем делать такие.

В итоге, я сделал 30 фонов.

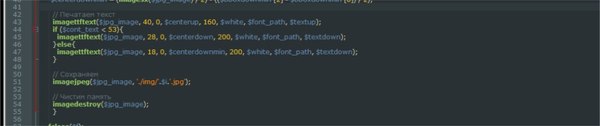

И у меня получился небольшой PHP скрипт - основу которого вы можете посмотреть на PasteBin, а базу и сам скрипт скачать с Диска.

У меня получилось 8к изображений, уже потом я понял всю свою ошибку. Нужная мне библиотека Arduino понимала только RAW формат. Причём только RGB565. И пришлось мне очень долго искать нужный конвертер. Но мне повезло, и я наткнулся на софт к библиотеке UTFT. Там была программа, но она конвертировала только одно изображение. НО также там был ImgConv.exe который запускался через командную строку и смог мне помочь.

ImgConv "C:\123\*.jpg" /r /o C:\123RAW

Решил все мои проблемы. Правда это заняло 6 часов :с

Для Arduino я выбрал библиотеку - UTFT_SdRaw

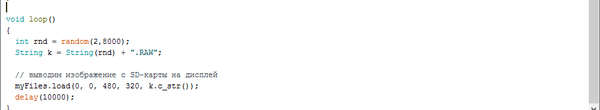

И использовал демо, которое там было. Дописал только то, что на скриншоте выше.

JPG готовые изображения: https://yadi.sk/d/JxLk6et83FNuL7

RAW готовые изображения: https://yadi.sk/d/2bToAENT3FNucj

Ну вот, в общем-то и всё.

Спасибо за внимание!

Отвечу на все ваши вопросы :) p.s Баянометр выдаёт красоту ^^

Сегодня хочу просто и понятно объяснить как выводить данные с наших датчиков, модулей на дисплей. Использовать буду дисплей 1602 с шиной i2c

Я буду это делать на примере ультразвукового модуля HC-SR04 и расстояние до объектов буду выводить на дисплей. Знаю, это не особо сложно, но начинающим будет очень даже полезно!

Еще понадобятся некоторые библиотеки для дисплея, библиотеки и скетчи ( программные коды) используемые в видео можно скачать тут: https://yadi.sk/d/hWHcQ0wM3CrpKi

Все подробно рассказал в прикрепленном к посту видео. Спасибо!

Привет всем:)

Хочу показать, как собрать небольшую метеостанцию, имея плату Ардуино, несколько датчиков и программный код

Видео по подключению всех модулей, по обзору скетча и другим практическим вопросам прикрепил к посту.

Нам понадобятся:

-плата Arduino ( я использую Мегу, в данной схеме это удобнее )

-датчик температуры и влажности DHT22 ( в нашей схеме он будет измерять влажность )

-датчик BMP180 ( он будет измерять температуру и атмосферное давление )

-дисплей 1602 с шиной i2c ( для вывода всех данных на него )

-Bluetooth модуль ( семейства HC , то есть модули HC-05, HC-06 и т.д. ) Понадобится для вывода данных о температуре, влажности и давлении на телефон через программу Bluetooth Terminal

-перемычки для соединения модулей

-батарея на 9-12 В с кроной ( от нее я буду питать нашу плату )

Примерная стоимость компонентов ( без учета стоимости платы ): 600-800 рублей

Скетч и библиотеки можете скачать здесь: https://yadi.sk/d/3ylJLU6F3Aq2Md
