Оказывается, существуют крутые очки для визуального наблюдения с камеры квадрокоптера. Пост о контроллере АКБ для этих очков. Зимой пришло такое предложение.
Вроде ничего сложного, задача довольно простая. Нужно изготовить плату управления зарядом/разрядом двух банок лития со встроенной повышайкой(буквально на 1-1.5 вольт).
Заказ взял. Так как нужно изготовить 10 плат, решил заказывать в Китае. Сразу после АКБ стоит плата защиты от переразряда, перезаряда и короткого замыкания. Далее идет повышкайка. И все бы хорошо, но очки работают в широком диапазоне напряжения, от 7.4 вольт и выше. Значит примерно половину заряда аккумуляторы могут отдать без повышения. Контроллер(attiny88) будет отслеживать напряжения на входе и выходе. Сможет включать/отключать повышающий dc-dc. В общем, пост носит развлекательный, а не технический характер, поэтому сразу схема. Надеюсь не задеть чувства профессиональных разработчиков.
Схема простая, но если вдруг нужно подробнее разобрать - пишите, сделаю. Сейчас я бы ее упростил.

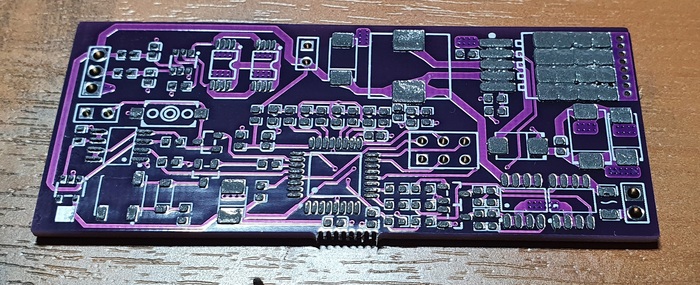

Далее расставляю компоненты и рисую дорожки.

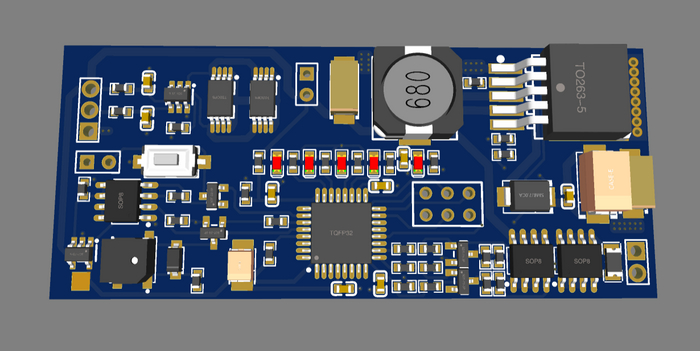

3D модель платы в easyEDA безумно удобная штука.

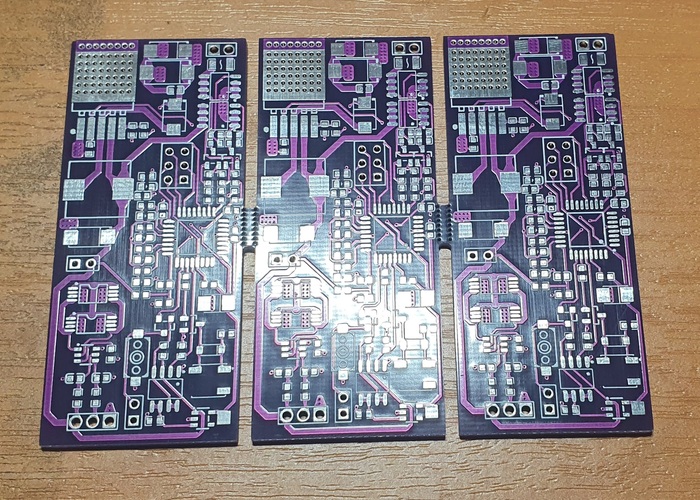

Заказываю платы и детали. Возникли первые сложности. Посылка с attiny88 шла около трех месяцев, и в итоге из 5 позиций, именно микроконтроллеры продавец не положил. Заказываю по новой и спустя две недели, а это уже май, все что нужно у меня на столе.

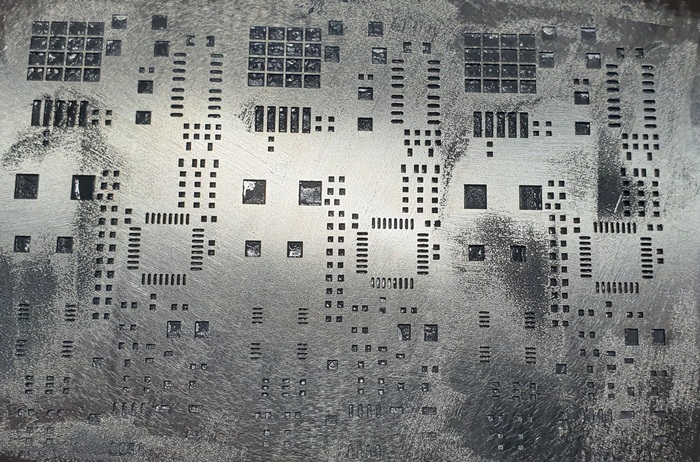

И коробка с компонентами. Решил осваивать пайку с помощью паяльной пасты. Поправка, с помощью просроченной паяльной пасты, которая изрядно подсохла. С помощью трафарета, наношу.

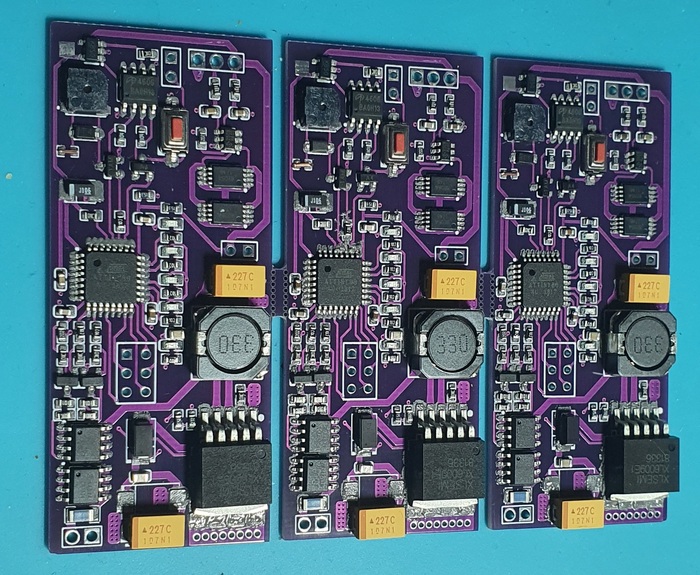

Вот что получается.
Расставляю все по своим местам.
А теперь можно засунуть в духовку. Я использую сепаратор для разборки сенсорных модулей. Можно применить нижний подогрев.

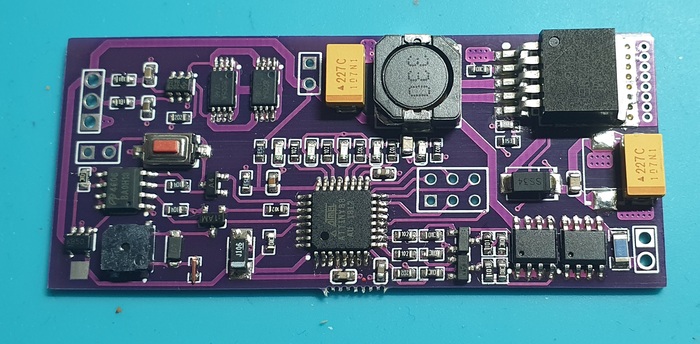

Вроде более менее. После исправлял все непропаи и убирал лишнее. Все таки пасту нужно брать свежую. Но скорость и удобство монтажа того стоит. Делал сразу по три платы.

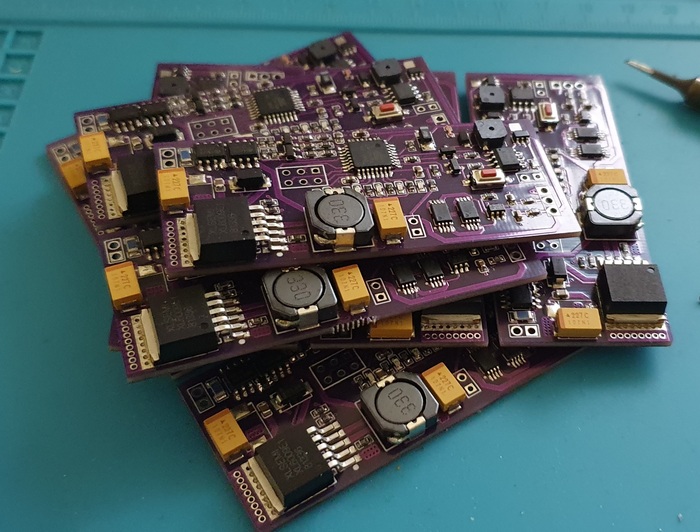

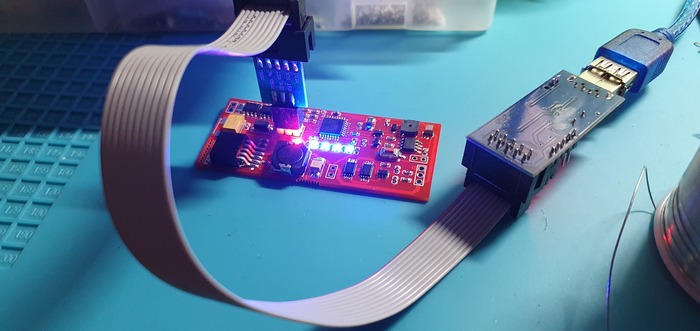

Исправление косяков, заливка прошивки и минимальные тесты. Заказ выполнен и первая плата уехала в Питер.
Опыт очень интересный. Впервые использовал одну кнопку без фиксации для включения микроконтроллера и управления функциями. При зажатии, плата оживает, подает звуковой сигнал, зажигает лампочки и готова к работе. Если подать питание на вход/выход с зарядного устройства - контроллер поймет, что подключена зарядка. Если подключить нагрузку, то после короткого и длинного нажатия будет подано питание на выход. Когда напряжение на банках снижается до 7.4 вольт, включается повышающий преобразователь, и на выходе получается 8.1 вольт. Если во время работы сделать короткое и длинное нажатие, плата переходит в режим ожидания. Во время режима ожидания или зарядки, можно обесточить плату нажав быстро три раза. Можно нажать один раз, в ответ плата запищит и покажет примерный уровень заряда. В процессе работы, заряд отображается постоянно. А если напряжение падает ниже 6.5 вольт - в работу активно включается пищалка, намекая, что пора сажать квадрокоптер.
Защиты от переразряда, перезаряда, короткого замыкания силами HY2120 и плавкого предохранителя на выходе платы. Контроллер не пропустит напряжение выше 9 вольт от зарядного устройства.
В процессе написания скетча.
Заказ как всегда не очень выгодный, но опыт дорогого стоит. Да и заказчик попался прекрасный, с пониманием отнесся к задержке из за отсутствия деталей. Далее практические тесты, доработка прошивки под возникшие хотелки и отправка оставшихся 9 плат. Единственный минус, это нагрев диода при работе повышайки и с этим нужно смириться.
Такие дела. Если интересны подобные посты, пишите комменты и ставьте плюсы. Не только сиськи, коты и баяны должны быть в горячем? Повторюсь, я любитель и это скорее хобби.
Моя телега https://t.me/bb773301
Мой пустой сайт http://safboard.ru/
P.S. если кому нужна такая пустая плата для самостоятельных экспериментов, могу отправить за бутылку пива(остались лишние).
Возвратно-поступательное движение превращается в вращательное движение 3-х валов.
Как и обещал, небольшой путеводитель. Этот пост в основном о заготовках em-marine и mifare 1k(домру, метаком и большинство других).
EM-MARINE(125kHz). Достаточно иметь заготовки T5577(EM4305).
Позволяют записать EM-Marin, HID и Indala. Могут быть "финализированы" некоторыми копировальщиками в тяжелых случаях. Например такой.
Если есть возможность прописать метку, то берем не перезаписываемые EM4100.
MIFARE 1k(13.56MHz). Вариантов много. Например самые простые классик.
Стоят неприлично дешево. 0 блок 0 сектора, там где хранится UID недоступен к перезаписи. Могут использоваться для самостоятельного прописывания в домофоны и СКУД. А также могут быть использованы с домофонами, например Метаком. Функция "запись на классик".
Далее идет заготовка зеро, она же UID GEN 1.
Цена выше. Позволяет перезаписать UID. Актуально для домофонов домру, beware, метаком и прочим где нет защит от копий. Эти метки легко отличить от оригинала и некоторые домофоны их фильтруют. Поддерживают магические команды, с помощью которых, можно к примеру очистить ключи секторов. Полезно, когда надо перезаписать, а ключи утеряны. Чтобы иметь возможность записать, нужен proxmark3, сниффер мифайр или pn532 к телефону. Или другой совместимый.
UID GEN 2. Сюда входит так называемая заготовка MF3. Которая по случайному стечению обстоятельств оказалась китайской CUID.
Еще дороже. Эти так же позволяют перезаписать UID. Из ощутимых плюсов, это работа с телефоном, приложение MCT. Если повезет или найдете правильного поставщика, то полученные заготовки будут идентичны MF3. Заработают на тех же домофонах. А если не повезет, то будут похожи больше на зеро. Я заказывал партию Shenzhen Lanhong company Store. Сначала это были MF3, а спустя год такие же заготовки были недоMF3(некоторые домофоны не пропускали).
UID GEN 2. FUID. Следующий этап развития.
Достаточно дорого. Должны заменить CUID, где фильтр не пропускает заготовку. Позволяют только один раз записать 0 блок 0 сектора (там где uid). Сам мало их тестировал, не было необходимости. Но тем, кто серьезно занимается или планирует заниматься изготовлением ключей, рекомендую проверить. Если у кого нибудь есть реальный опыт применения, отпишитесь. Интересует работа с последними прошивками считывателя iron logic, тот где 4 полосы.
UID GEN 2. uFUID. Альтернатива FUID.
И самая дорогая заготовка в нашем чарте. Но цена по прежнему ниже MF3. Отличается от предыдущей тем, что блокируется после подачи определенной команды. Не пробовал, но рекомендую проверить.
Особого внимания заслуживают заготовки Nв1. Например такие.
Очень удобно, если не хочется таскать несколько разных ключей. Могут быть с разными чипами внутри.
Здесь 6 встроенных ключей. Может быть 6 T5577 или 6 UID или пополам. Удобно, рекомендую.
Все заготовки могут быть абсолютно разные. В виде наклеек, карточек, брелков и т.д.
Например. Или в виде стеклянной колбы.
Подходит для чипирования животного и/или человека. А за небольшую плату китайские товарищи смогут изготовить карточки - визитки с нужным принтом. От эконом до лухари премиум.
Написал, так как обещался. Да и самому в свое время не хватало этой информации. Если будет положительная реакция в виде плюсов и комментариев, возможно сделаю обзор/инструкцию на proxmark3. В профиле есть другие посты не тему rfid.
Моя телега https://t.me/bb773301
Мой пустой сайт http://safboard.ru/
Люди реализуют свои творческие порывы по-разному. Когда мы говорим «творчество», то подразумеваем чаще всего музыку, изобразительное искусство, литературное творчество. Но есть и довольно странные виды творчества, например создание игровых автоматов. Простых игровых автоматов, где за монетку можно поучаствовать в каком-то действии, организованном для вас машиной.
С таким видом творчества я столкнулся совершенно случайно. Начальник прибежал со словами «я в интернете нашел, давай так же сделаем!» и показал ссылку на сайт некоего Тима Ханкина. Оказалось, этот британский инженер (а ему 70+ лет уже, до сих пор творит, долгих лет ему) за свою длительную карьеру успел засветиться даже созданием ТВ программ и написанием книг. Но самое интересное — последние -нцать лет он делает игровые автоматы. Довольно остроумные, веселые автоматы, которые за монетку позволяют сыграть в игру, или выполняют какое-то действие, в основе которого какая-то шутка или может более глубокий смысл. И что особенно хорошо — у себя на сайте, он полностью рассказывает и то, что спрятано внутри, как он пришел к конструкции. Собственно его работы меня и вдохновили заняться чем-то подобным. За подробностями я отправлю на его сайт https://timhunkin.com, а тут просто расскажу о наиболее интересных, на мой взгляд работах.
==Pet or meat? (2011)==
Автомат, где видна диорама — семья и ягненок. Раскрутив ручку, с гулом раскручивается стрелка барабана, которая после нажатия кнопки определения судьбы ягненка постепенно остановится в одном из секторов — Pet (домашний питомец) или Meat (Еда). И остановившись в одном из секторов диорама поменяется, семья или будет гладить ягненка как домашнее животное, или будет сидеть вокруг стола, на котором подан запеченый ягненок.
Разделение животных на «питомцев» и на скот весьма условно, с чего мы решили, что кого-то есть нельзя, а кого-то можно?)
==Divorce (2014)==
Автомат, предлагающий посоревноваться в разделе имущества при разводе. Мужская и женская фигуры держат дом. Вращая маховик со своей стороны фигуры, натягивается пружина, и дом перетягивается в одну из сторон. Если игроки вращают маховики примерно одинаково, то дом может менять свое положение у одной из фигур несколько раз. И вот, в конце звенит звонок и дом разрывает пополам. Внутри оказываются разделены вещи, расчленена собака, болтаться дети…
==My-Nuke (2010)==
А вот этот автомат я прям хочу скопировать). Заказал бы кто его нам) Это автомат — симулятор работы манипулятора горячей комнаты, которым «загружается реактор». На самом деле такие манипуляторы были одним из символов атомного века, а сейчас наверное только специалисты о них знают. Это такие дистанционные полностью механические манипуляторы, которые позволяют ученому работать с жутко радиоактивными веществами находясь за толстым радиационно-стойким стеклом. Видеокамер тогда не было, а работать с опасными веществами надо. Вот так это выглядит в современности, фотка из интернета:
Автомат проводит обучение — нужно манипулятором открыть сундучок с цилиндриками топлива и загрузить их в ячейки реактора в стенке. Если уронить топливо дважды — окно закроется защитным экраном и работу можно продолжить только ориентируясь по камере. Уронишь еще раз — проиграл, забери свой радиоактивный мусор и проваливай (выезжает лоток с конфетой, на которой написано «съедобный радиоактивный мусор»). Справился — в розеке появится электричество)
==The fulfilment center (2018)==
Автомат предлагает поиграть за работника склада Амазон. Встав на лыжеподобные площадки, нужно шевеля ногами передвигать фигурку сборщика заказов к мигающей ячейке, успевая сделать это за отведенное время. Если в заданное время не уложиться (а попробуй весь день так по складу побегать) то автомат печатает форму Р45. Это бумага в британии, которая выдается уволенным. Их аналог нашей фразы «за забором очередь».
Про нещадную эксплуатацию корпорациями работников многие слышали. Над потогонной системой амазона иронизировали даже создатели саузпарка. И ростки этой порочной практики растут и у нас, думаете просто так становятся женщинами-милиардерами? Вставай, проклятьем заклеймленный….
==Mobility masterclass (2005)==
Автомат предлагает играть за маломобильного пешехода на оживленной трассе. Передвигая ходунки, нужно продвинуть фигуру перехода к цели, избегая столкновений с автомобилями. Причем перед игроком экран и он наблюдает вид от первого лица — в фигурке маленькая камера.
==The Housing Ladder (2016)==
Думаете только у нас строят дорогое жилье, которое может позволить себе далеко не каждый?) Или «инвестиции» в жилье, из-за которого цены ползут вверх? Собственно Тим воодушевился проблемами с британским жильем делая этот игровой автомат. Слоган «купи дом, или умри пытаясь». Нужно используя лестницу вскарапкиваться к цели — покупка дома. Счетчик возраста тикает, но нужно замирать, если появляется фигурка врага. Если успеешь вскарапкаться по лестнице к дому — будет вечеринка, а нет — ты проиграл.
==i-Zombie (2016)==
Автомат предлагает поучавствовать против i-зомби. Перед началом нужно положить свой телефон в ложемент и встать перед автоматом. Управляя персонажем боковыми ручками, нужно уворачиваться от бескоечного потока зомбаков, чьи лица подсвечены экранами телефонов в их руках. Автомат использует отражение в полупрозрачном зеркале, поэтому фигурки видны объемными.
По окончании игры вы тянитесь за телефоном — а его нет. Автомат объявляет, что чтобы убедиться что вы не заражены и не зомби — телефон вернут только через три часа. И когда посетитель испытает несколько секунд паники, автомат говорит, что для экстренного возврата телефона надо нажать кнопку — откроется лоток с телефоном. Вы — телефонный зомби)
Это далеко не все машины, созданные Тимом, я отметил наиболее понравившиеся мне. Более подробно можно посмотреть у него на сайте https://timhunkin.com , и на ютуб канале, который он стал вести. В дань уважения я перевел страничку о нем в википедии.
А чье творчество вдохновляет вас? Раньше в популярной механике в конце был каждый номер обзор работ какого-нибудь автора, чаще кинетические скульптуры или техноскульптуры, но попадались и интересные творения.
Мои работы можно посмотреть тут. Впрочем практически все я на пикабу выкладывал)
Всё как всегда началось с комментария на пикабу.
Что? Чего? Почему? Какой еще srt512? Что за кошачий тазик? Решил погуглить. Оказывается, что существуют люди, которые покупают автоматические унитазы для кошек за 30к+(сейчас около 50). Хитрый производитель предлагает картриджи с моющим средством без возможности дозаправки. Каждый оснащен меткой rfid, в которую при каждом срабатывании записывается цифра. Спустя 120 моек картридж блокируется и нужно купить еще один. Чем то похоже на систему в принтерах. Возникает резонный вопрос, должен ли конечный пользователь иметь возможность залить свою жижу?
Я считаю, что должен быть выбор. С перезаписью метки rfid все не так просто. Поэтому люди выбирают обманку, которая устанавливается заместо считывателя. Помимо этого, у нас продается готовая обманка за 6800. Название CatUnlim (не реклама). А проект то открытый. Нужна ардуинка и немного времени. В то время за плату pro mini просили не более 200 рублей. Неплохой навар 3300%. Капитализм, счастье, збс. Пригорает, пилю пост. Привожу ссылки на проект и объясняю, что вы можете сделать себе обманку и не платить 6800 за catunlim.

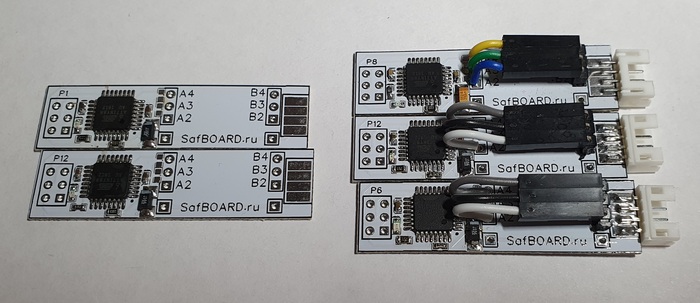

Со мной связывается пикабушник и просит заделать ему две обманки. Думаю, ну хоть платку свою изготовлю для приличия. Вот что вышло.

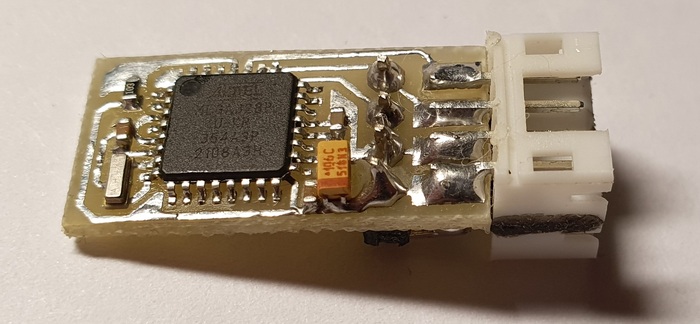

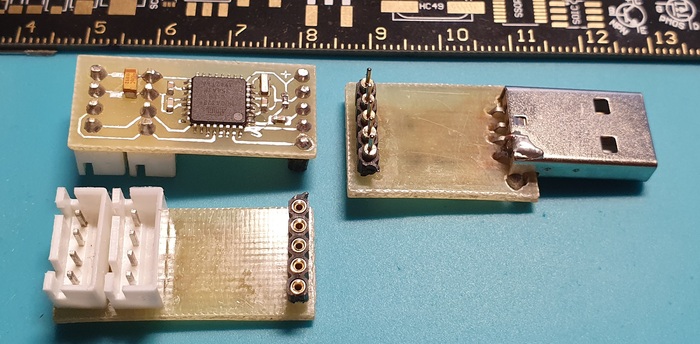

Отправил, а оно не подключается. Не угадал с разъемами. Пришлось изготовить переходники.

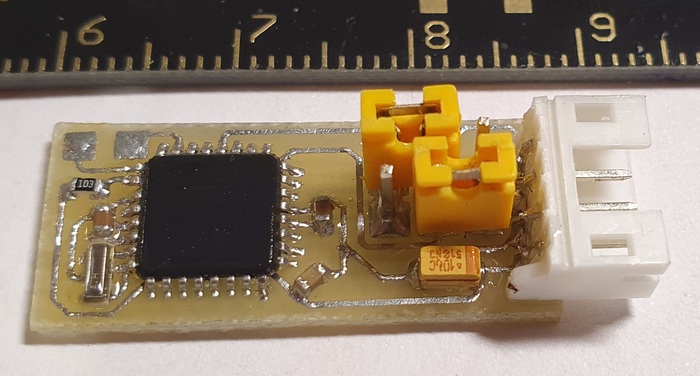

Пробовал разные варианты. Например.
Или.
А также.

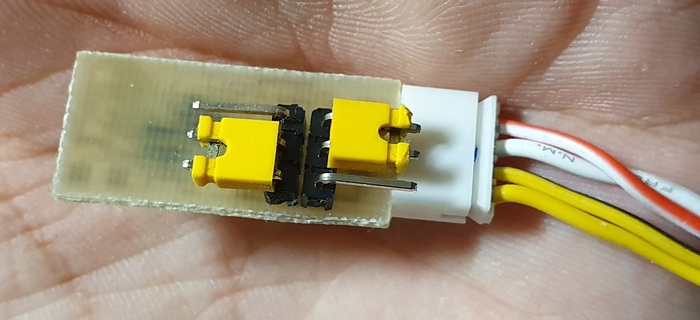

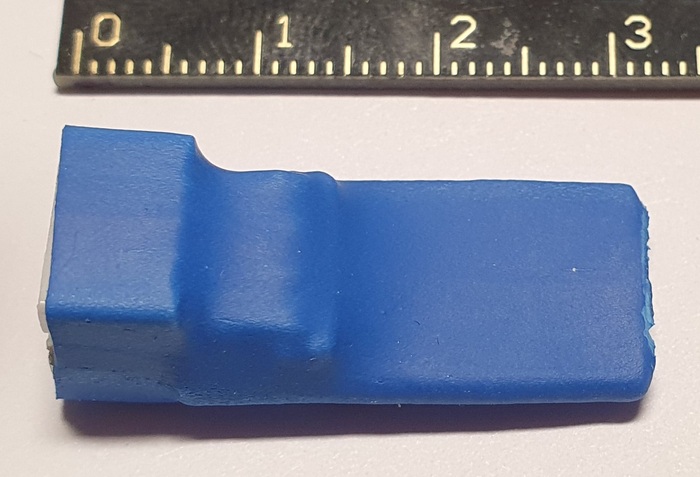

Наверное самая компактная и удачная версия на два разъема. Она же в термоусадке.
Люди заказывали. Беларусь, Москва, Питер, ЕКБ, Владивосток... Решил, что пора переходить на заводскую плату и более дешевый микроконтроллер. Тем более, что цена на atmega328 выросла. Развел плату в easyEDA, заказал, привезли. А вот attiny шли три месяца из Китая и в итоге так и не пришли. Перезаказал и теперь обманка имеет такой вид. Автоматический сброс происходит при 10 оставшихся мойках. Включил вотчдог на случай зависания. Задержки заменил таймерами.

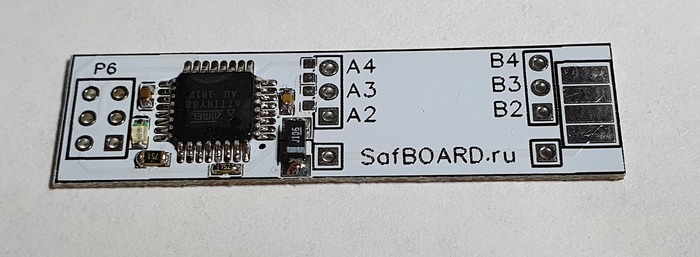

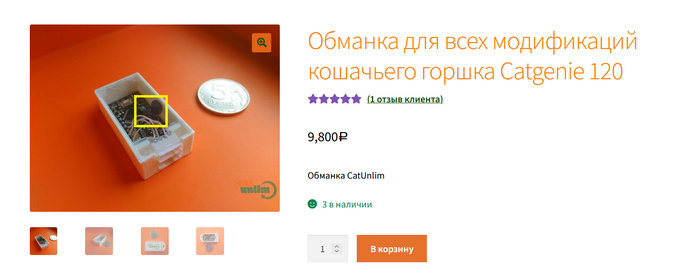

Еще не совсем готовый вариант. А тем временем конкуренты повышают цену. catunlim дорожает. Наверное из за корпуса.
