Вот его могучая задница. :)

При подключении шмыргалки, шмыргалка показывала, что аппарат не видит батарейки и пытается ее нащупать...

Вот его потрАшки.

Отпаяем один проводок батарейки и сразу его припаяем обратно. Типа, передернули батарейку в аппарате. Проверяем. Аппарат включился... Это глюк программный... Ежели и далее после падения будет так же глючить, то можно приколхозить кнопочку или геркончик какой-нибудь на питание...

Т.к. ремонт особо не интересен вышел, просто вам хотел показать его потрАшка...

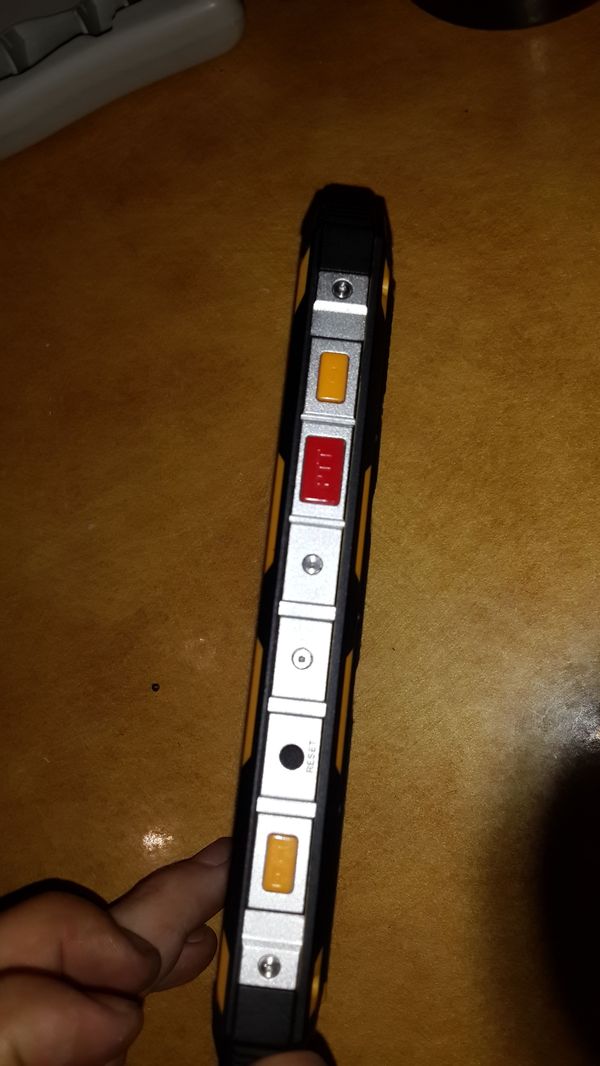

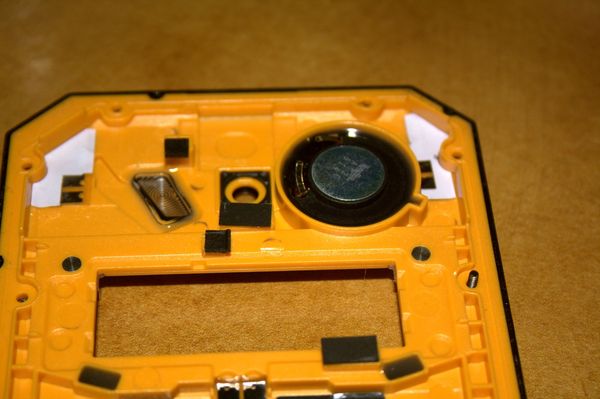

Интересная реализация корпуса...

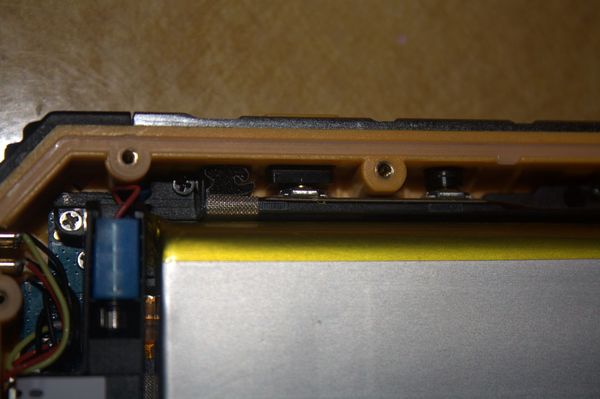

Вот тут используются нормальные кнопки, как на потрАшках ноутбуков.

Даже матерый динамик используется.

Работает.

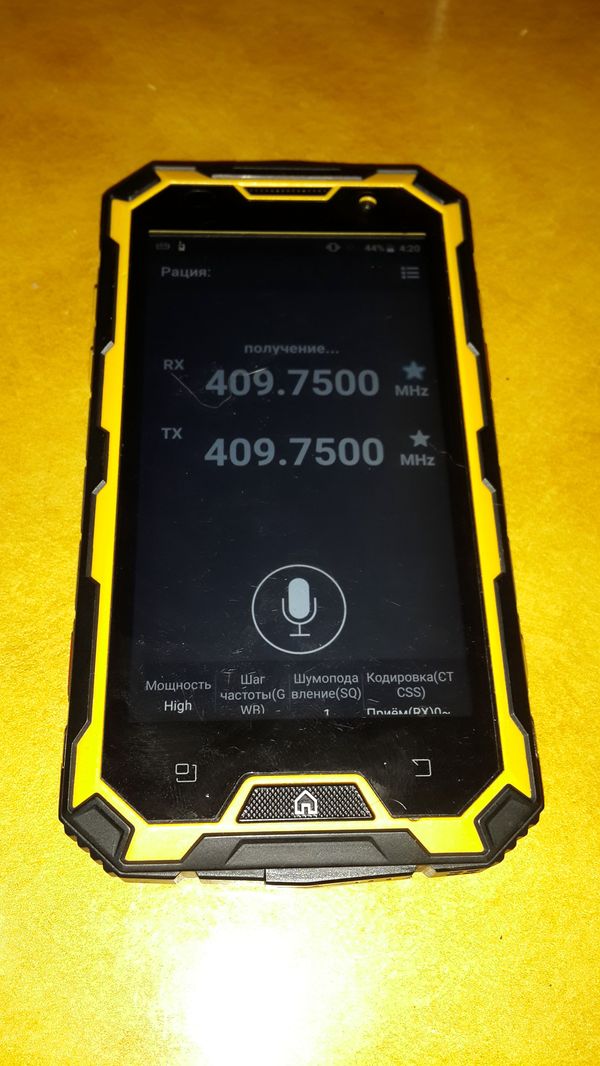

Даже есть полноценная рация. Жаль у меня, на момент ковыряния телефона, SDR-приемник был на работе, так бы проверил рацию...

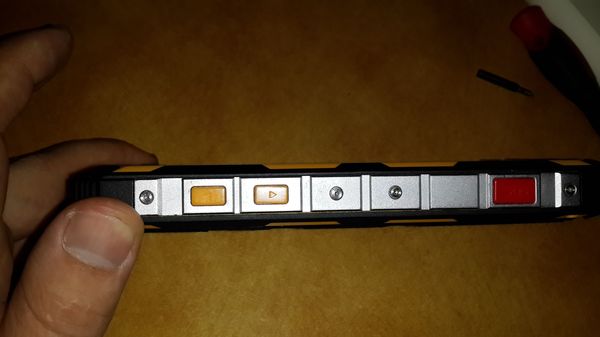

Кнопульки.

Все работает, все шуршит.

Навалил меня всяким хламом, пока прием в ремонтики приостановлю (телефоны и планшеты), Ноуты буду брать. Вас реально дох... много, а я один. Народ уже некоторый долго ждет. Как доделаю, опять начну принимать заявки...

Почту напишу ТОЛЬКО (с ноутами можно и в ремонтики принести) для вопросов и консультаций... gepka2007@yandex.ru

Ноуты, планшеты и телефоны Леново не беру. Потому что, пока одно чинишь, другое ломается. Пока другое чинишь, еще что-нибудь сломается. Ну их лесом...

Ноутбуки беру только из питера, ну или вы сами, через кого-то передадите. Много возни с ними на почте... Курьерские службы тоже не прокатят, ибо они приносят тогда, когда им удобно, а не мне...

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю. Это у меня хобби такое, ремонтить разные электронные штуки...

Вот письмо от хозяина:

"Здравствуйте,уважаемый автор

Хотелось бы вас попросить посмотреть телефон: Xperia Z

Симптомы следующие: после попадания на него проточной воды экран стал постепенно темнеть и сейчас просто черный,но на тач крин реагирует(разблокировка,звонки)

Территориально я тоже нахожусь в спб

Мой телефон 8-921-***-**-**"

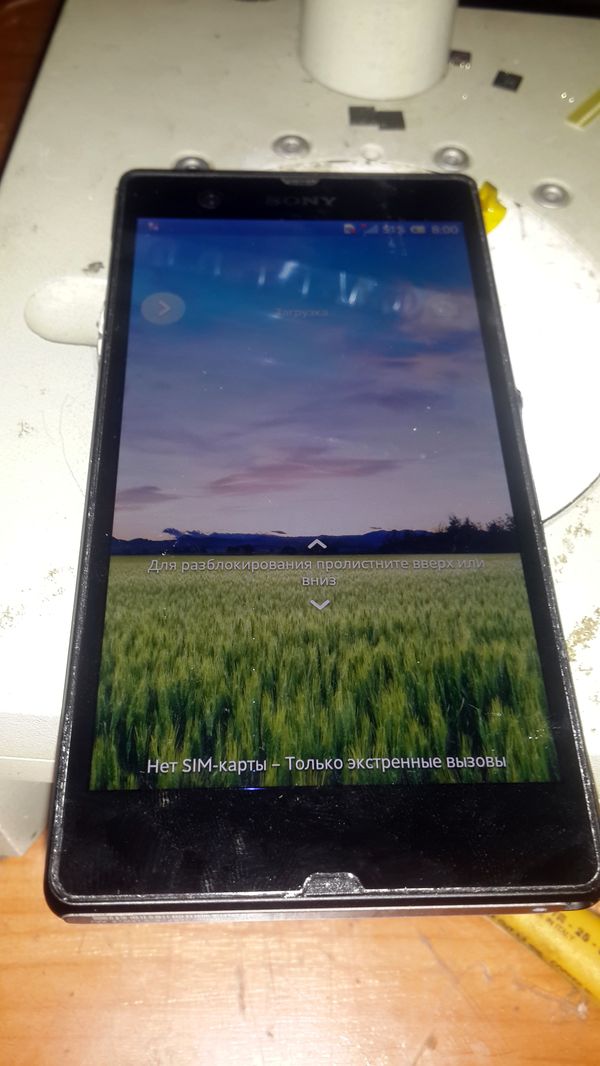

Вот потрАшка. Передергиваем батарейку и аппарат начал нормально заряжаться и подавать признаки жизни, изображение было, но без подсветки. Фоткать не стал, ибо на фотке нифига бы не видно было.

Хехе... СЦ поставил свою гарантийную наклейку, хотя показалось, что аппарат не был распотрАшен основательно... Рамку экранирующую точно не снимали, на ней было вмятин после вскрытия.

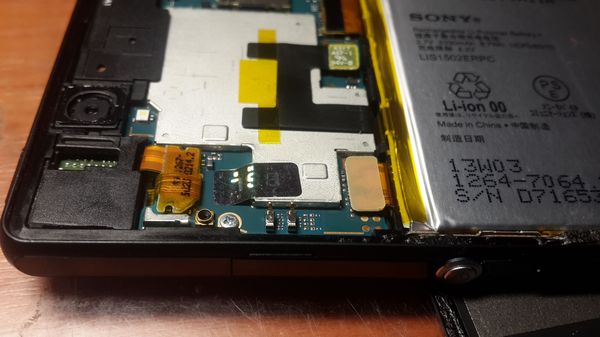

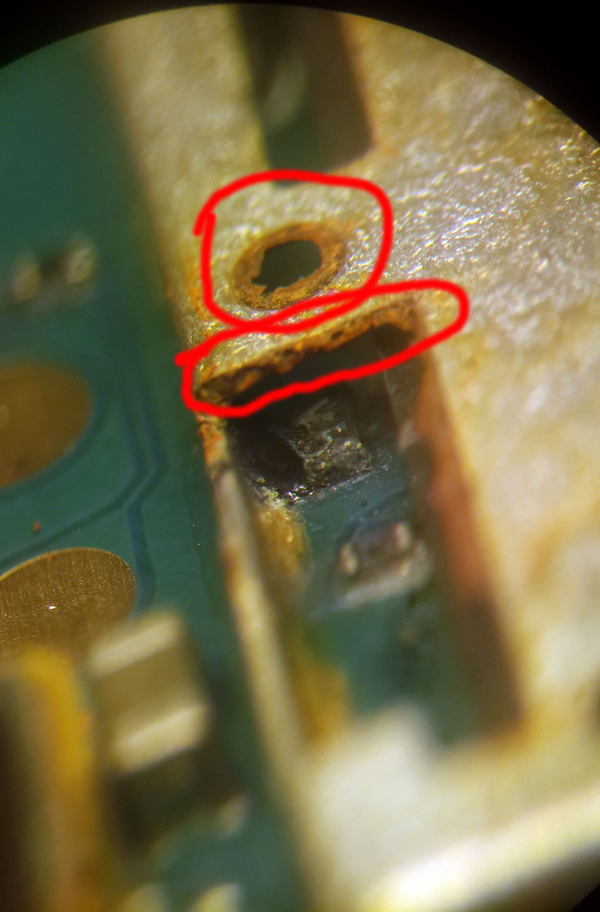

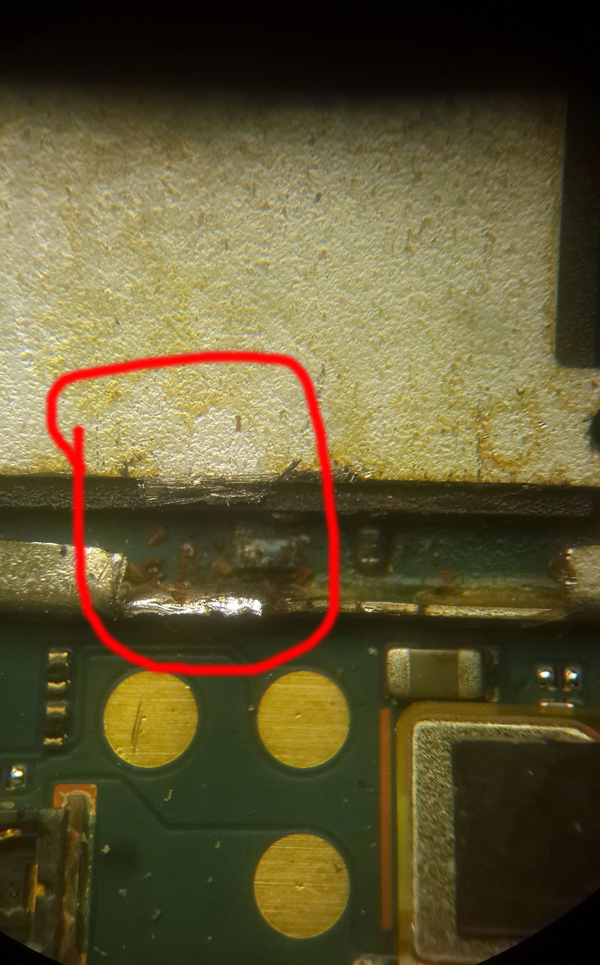

Снимаем "верхнюю" экранирующую рамку и видим вот такую красоту. Ржавчина и ховна на плате. Ржавое пятно и сна оборотной стороне крышечки наблюдались только в этом районе...

Чтоб не отпаивать рамку, ибо лень было, тем более, что сквозь щели в рамке больше ховн не видно было, мы отрежем тупым скальпелем, точнее сказать перепилим кусочек.

Капнем спиртом и пройдемся щеткой, чтобы ховна оттереть..

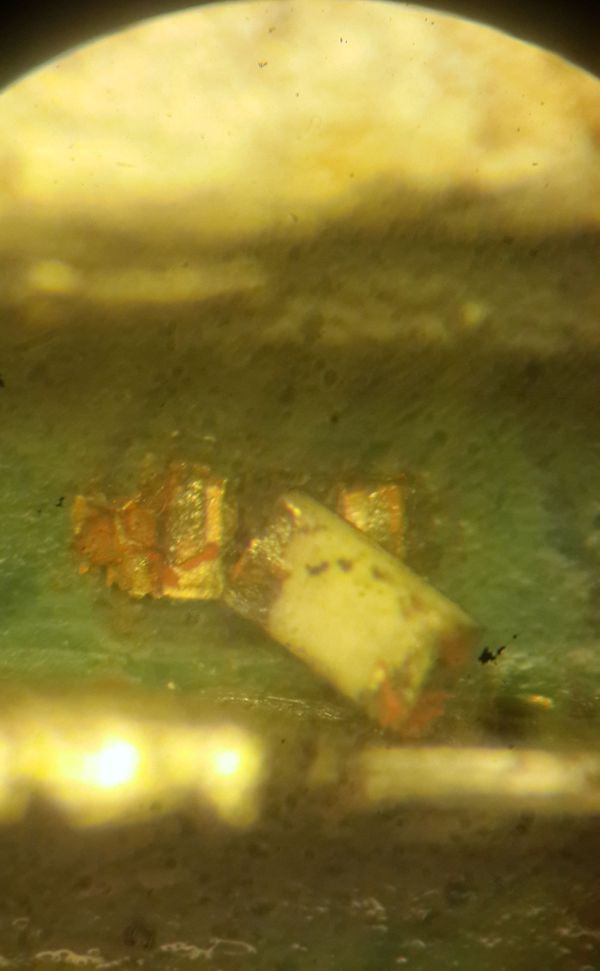

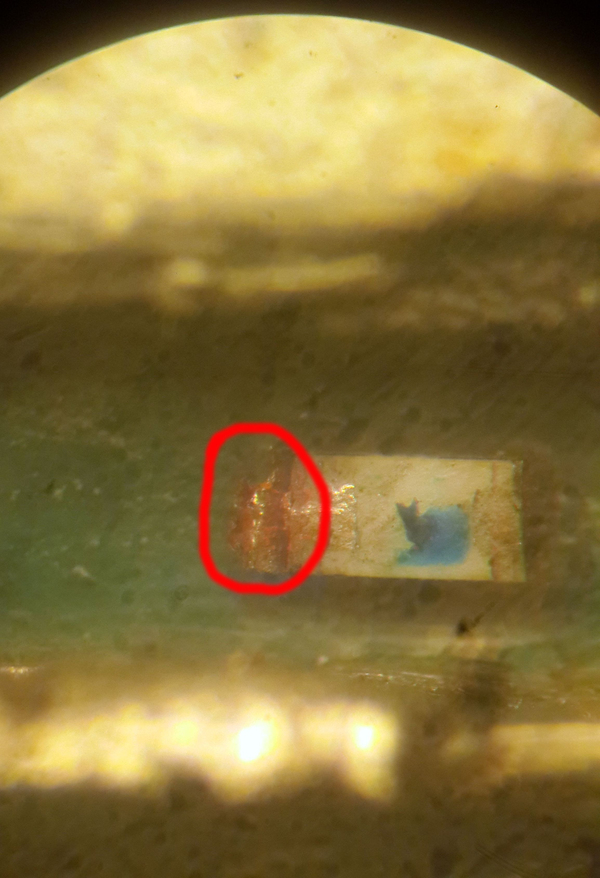

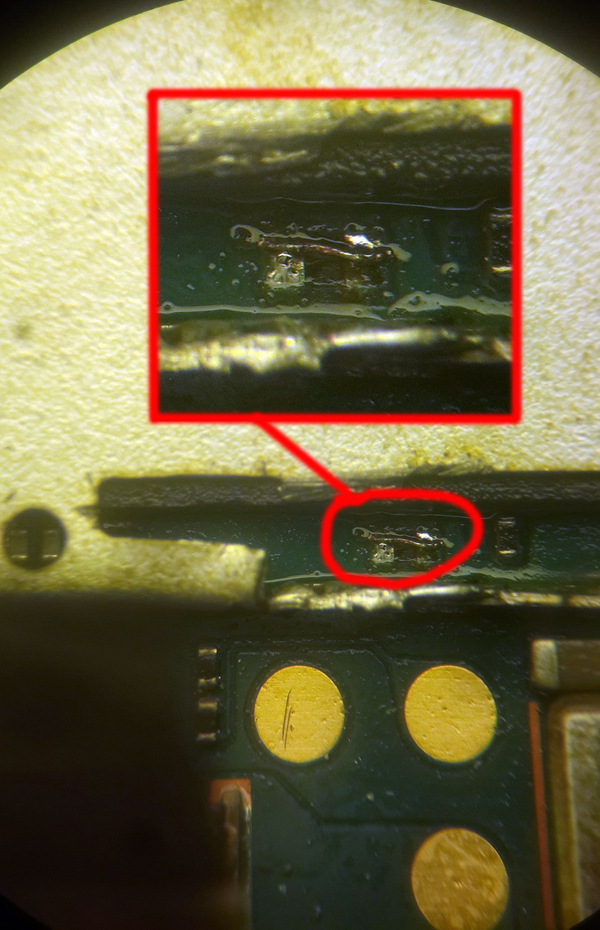

Как видно, ховна "ноги" отъели... Даже маркировка с элемента отвалилась, но как видно выше, это какой-то предохранитель. Раз не было подсветки, то логично предположить, что оно самое... Как потом выяснилось, оно так и есть.

Чуть толкнул зубочисткой, от и отвалился...

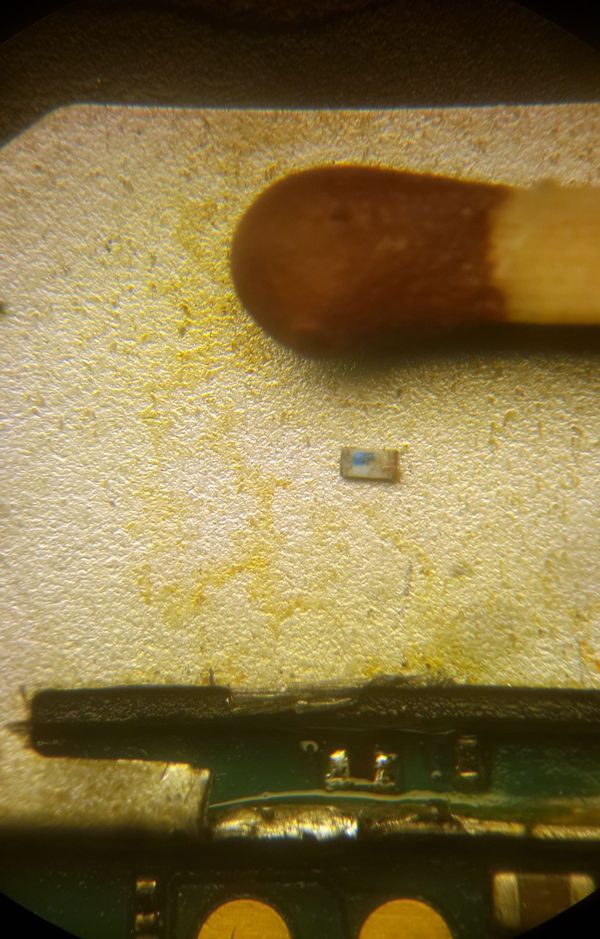

Для любителей мазохизма, вот такой размер элемента.

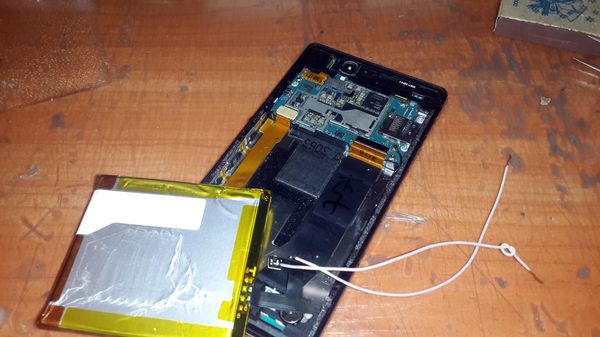

Припаяем вместо предохранителя одну волосинку от провода МГТФ.

Проверяем. Работает.

Вот мне интересно стало, сколько бы они экранов переставили, пока до них доперло, что ховнами поело...

У товарища из СЦ сони спрашивал, что от чего этот элемент и спросил, как туда могла вода попасть... Он мне поведал, что герметичность соньки держат всего лишь пару месяцев...

Потом  допотрАшил аппарат, для проверки на ховна. Найдено не было.

Был вечер, свалил домой. Утром заметил, что аккум разрядился до 15%, а было 63%.

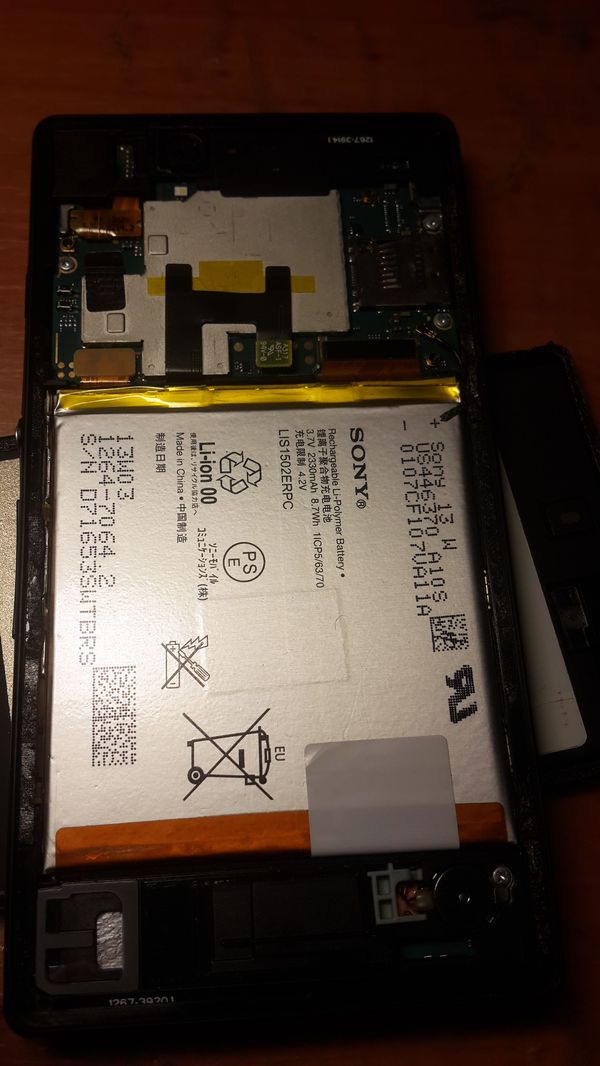

Меня смутило то, что аккум просто вывалился из потрАхов. Подумалось, что хозяина в СЦ решили наепать, аккум дохлый подсунуть. Решил его протестировать.

Припаиваем к разъему аккума проводульки и проверяем на аймаксе Б6. Он показал 2112, против 2300 из заявленных. Тестировал при разряде в 1А. Нормальный, вроде не наипали...

Замерял токи потребления от аккума мультиметром, от блока питания. При включении ток достигал 0,7А, а когда выключен был, ток потребления показывало 0,01 мкА. Выяснилось то, что аккум высадил процесс запущенный в андроиде, называлось поиск сотовой сети Штоле... Интересно, нах он сеть искал, когда показывало, что нет симки....

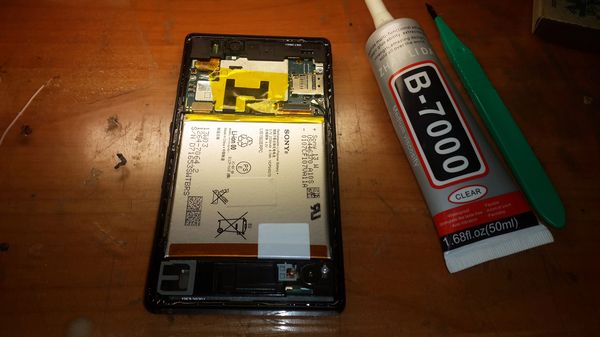

Вычищаем от старого скотча и наносим по периметру клей. Ну и скотчиком приклеим шлейф аккума, чтоб не отскочил.

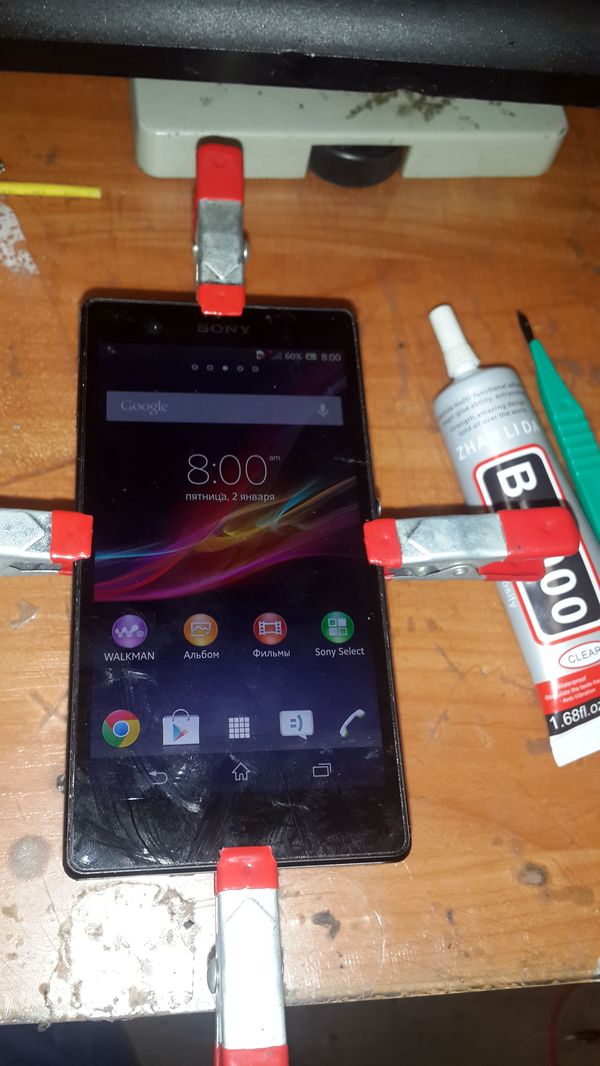

Прикусякаем прищепками, чтоб плотнее крышка приклеилась. Оставляем на 12 часов, чтоб клей застыл.

Все работает, шуршит и экранчик показывает.

Навалил меня всяким хламом, пока прием в ремонтики приостановлю (телефоны и планшеты), Ноуты буду брать. Вас реально дох... много, а я один. Народ уже некоторый долго ждет. Как доделаю, опять начну принимать заявки...

Почту напишу ТОЛЬКО (с ноутами можно и в ремонтики принести) для вопросов и консультаций... gepka2007@yandex.ru

Ноуты, планшеты и телефоны Леново не беру. Потому что, пока одно чинишь, другое ломается. Пока другое чинишь, еще что-нибудь сломается. Ну их лесом...

Ноутбуки беру только из питера, ну или вы сами, через кого-то передадите. Много возни с ними на почте... Курьерские службы тоже не прокатят, ибо они приносят тогда, когда им удобно, а не мне...

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю. Это у меня хобби такое, ремонтить разные электронные штуки...

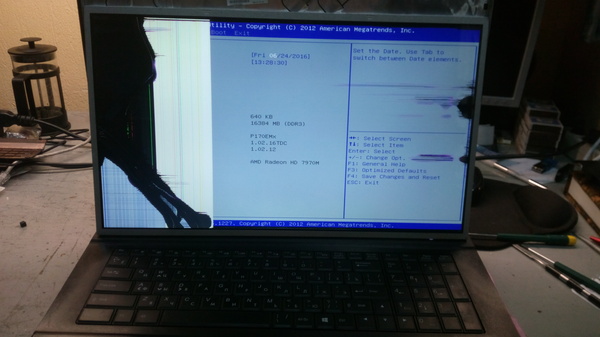

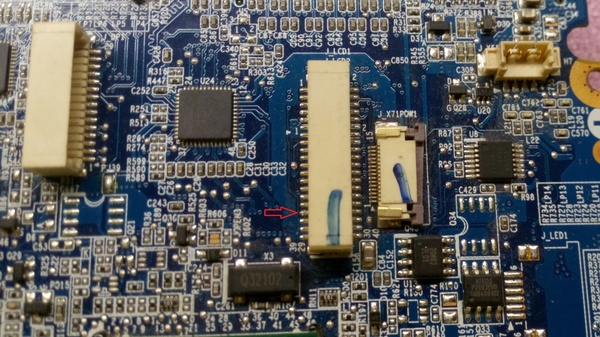

Если верить распиновке, то на 36 контакт должно поступать 3V, это у нас LED_EN LED enable pin(сигнал, разрешающий включение подсветки), но их нет. Прозвонив контакты шлейфа, выясняем что этот сигнал должен приходить с 33й ноги разъема J_LCD2

но его и там нет, стало быть у нас не виновата ни матрица, ни шлейф. Идем дальше.

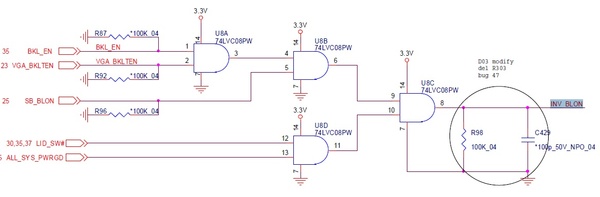

По схеме видим, что сигнал на схеме называется INV_BLON, и формируется микросхемой 74LVC08PW, обозначенной на плате  U8, состоящей из логических элементов И

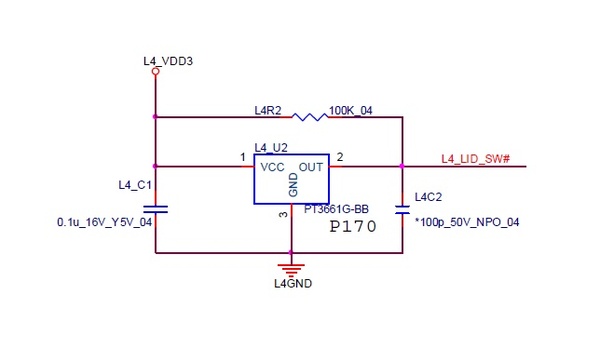

На 8й ноге микросхемы INV_BLON все так же отсутствовал, резистор R98 выдает положенные 100кОм. Не было логической единицы на 10й ноге, которой не было  в свою очередь по причине отсутствия положенного напряжения на 12й ноге. LID_SW# формирует датчик Холла

Казалось бы уже все просто, нам нужно заменить датчик Холла

Но на датчик приходит 3V и уходит тоже 3V!! Он рабочий.

Значит можно предположить, что они теряются по пути от датчика до микросхемы 74LVC08PW

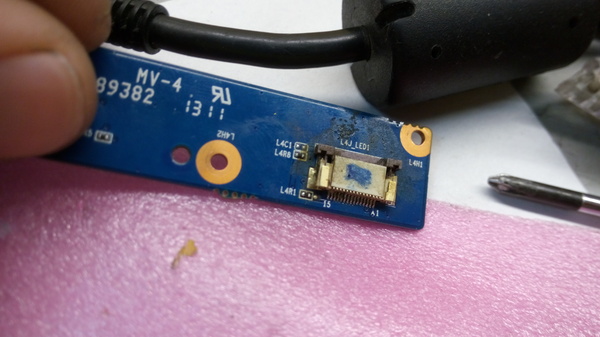

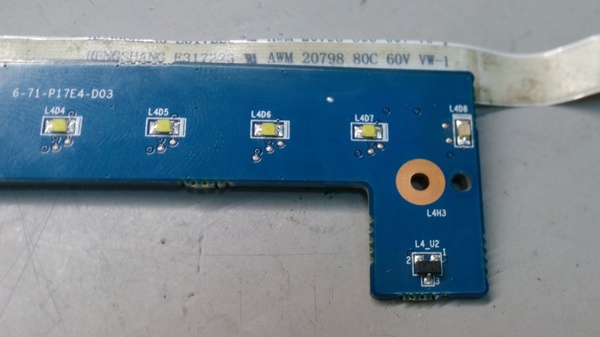

Иии.. перевернув плату с кнопочкой мы видим причину отсутствия подсветки:

Да, как оказалось, ноутбук был залит в этом месте. Причем снизу, и этого видно не было. Почистив разъем при помощи щетки, спирта и какой-то матери, собрав все воедино и включив ноутбук мы увидели, что подсветка заработала! Happy end!

Ну, почти happy :)

Кстати, в процессе разбора/осмотра, было выявлено, что ноутбук уже пытались чинить

P.S. Я работаю в СЦ, но у меня нет профильного образования. Учусь сам, в том числе и на своих ошибках. Если есть замечания/пожелания - пишите, будем посмотреть.

P.P.S. Ну и как положено: пост первый, БМ ругался не на то, извините за качество фото,  ремонт мой поэтому тэг моё, ну и так далее... :)
