Принесли в ремонт з/у устройство для Макбука (судя по всему хозяин уже пытался его вскрывать, но безуспешно). Такой зарядкой комплектовались MacBook Pro 15" и 17" до выпуска моделей Retina

Как видно на фото провод уже имел повреждения, которые заботливо были затянуты в термоусадку

Хозяин же пожаловался на то, что в некоторых положениях провода не идет заряд и слышны потрескивания

Около самого блока питания на проводе есть заметное утолщение, что говорит о возможном обрыве или другой проблеме со шнуром

Это типовая болячка зарядок Apple и я всегда держу на готове новые провода для них

1. Если есть специализированный инструмент, то хорошо, а если нет - то пользуемся как и я подручными средствами

Наша задача - разжать корпус зарядки в районе откидных "ушей"

Пластик у блока питания довольно хороший и если инструмент не соскользнет, то следов останется крайне мало

2. Располовиниваем пластик

3. Снимаем первую медную рубашку, она держится только на клее и скотче

4. Для того чтобы снять вторую рубашку придется отпаять две блямбы на одной из сторон зарядки

Теперь нам ничего не мешает и можно срезать лишний клей, провести осмотр и найти место крепления провода

5. Отпаяв старый шнур, при помощи оплетки убираем лишний припой и получаем две аккуратные дырочки

6. Припаиваем новый провод, не забывая о полярности и термоусадке (мы же не хотим спалить клиентский зарядник при проверке :) )

7. Одеваем медную рубашку и припаиваем ее к плате в тех местах, которые до этого отпаяли

8. Проверяем работоспособность зарядного устройства

9. Одеваем вторую рубашку и крепим ее скотчем

10. Собираем все это дело в пластиковый корпус, не забывая вставить пластиковые уши, корпус проклеиваем по месту разбора

Операция не хитрая, занимает порядка 15-20 минут и то если с "перекурами" и перепиской по скайпу

Смысл ремонтировать есть! Стоимость новой зарядки превышает в несколько раз стоимость ремонта! Б/У зарядка, как минимум раза в два дороже! Китайская зарядка как правило долго не служит, но и цена ее примерно равна родной б/у зарядке

P.S. Приношу свои извинения за не особо опрятное рабочее место! Пришлось взять работу с собой на дачу и вся работа проводилась под покровом ночи (пока дети спят)...

Вот такой ноутбук сегодня у меня в руках.

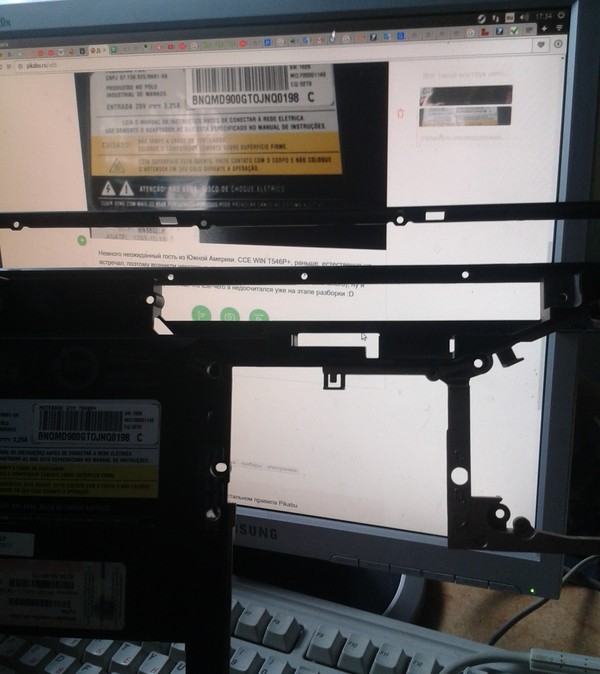

Немного неожиданный гость из Южной Америки. CCE WIN T546P+, раньше, естественно не встречал, поэтому возникли некоторые сложности с разборкой, но всё решилось. Несколько видов винтов в корпусе чередуют друг друга, есть 2,5, есть мелкие (довольно много), ну и конечно, его уже разбирали, так что кое-чего я недосчитался уже на этапе разборки :D

В целом корпус качества так себе, хоть и заметно прочнее некоторых Асусов. Спецификации на него можете посмотреть самостоятельно, а я перейду к делу.

Не включается. Ага. В голове проплывают самые мрачные варианты.

Разобрал. Удивительно, не работает сама кнопка. Замкнул её контакты - засветился диодик на материнке, спустя секунду зашуршал кулер. Знаю, что делать так несколько рискованно, но это ускоряет работу.
Заменил кнопку, правда, заснять не успел к приходу клиента, не до фотографий было.
