Будит с утра меня как-то дружище закадычный, говорит мол телефон у меня заряжаться нормально перестал, только под определенным углом и не всегда, сказал что нужно сделать срочно быстро за 5 минут, ибо дел невпроворот, телефон нужен для работы

Телефон значит-с такой: Nokia Lumia 1320

Раз телефон всё же хоть как-то заряжается, значит дело в разъеме

Так как меня просили сделать срочно, то у меня возникло предложение сразу махнуть нижнюю суб-платку с разъёмом micro-usb

Обзваниваю туеву хучу поставщиков, но нахожу только в 1 месте оригинальную платку

Дружище закадычный сразу же едет забирать эту платку и везет её мне вместе с телефоном

Сразу приступаю к разбору аппарата. Скидываю так называемый бампер, откручиваю болтики отверткой. Задняя крышка на слабых защёлках, остёгивается легко ногтем.

Далее откручиваем болт прижимающий шлейф АКБ, шлейф соединяющий нижнюю платку с основной. Отсоединяем АКБ, с нижней платки отрезаем отключаем коаксиал и шлейф.

Дальше отклеиваем шпателем-медиатором-чемугодно нижнюю платку, приклеена она не сильно на двусторонний скотч, клеим новую платку, подключаем все шлейфа, проверяем аппарат, собираем

Работает, уложился минут в 5 вместе с фотографиями, друг доволен, обещал проставиться, убежал радостный работать. А я дальше пошёл крутить всякую всячину. На старой платке восстановлю разъем, ведь прибежит ещё раз)

Фоткал на буржуйскийшлак iPhone 6, к сожалению не снял как снимал и ставил платку, времени было совсем мало. Уж извиняйте

Доброго времени суток, дорогие пикабушники!

Привез мне в ремонтики, дорогой наш пикабушник из Грозного, аппаратик, который повидал не одну мастерскую...

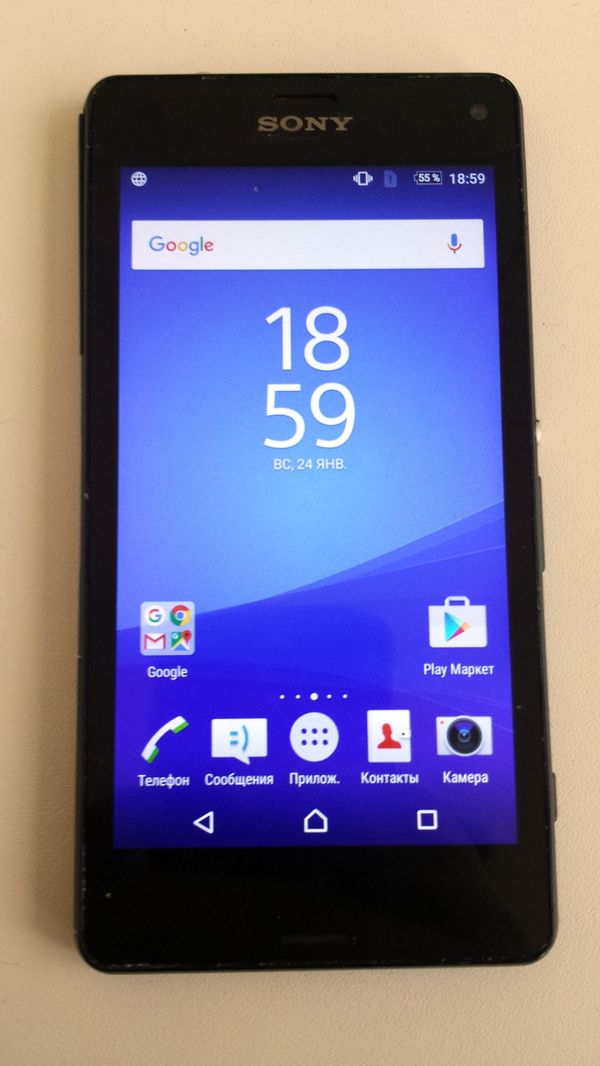

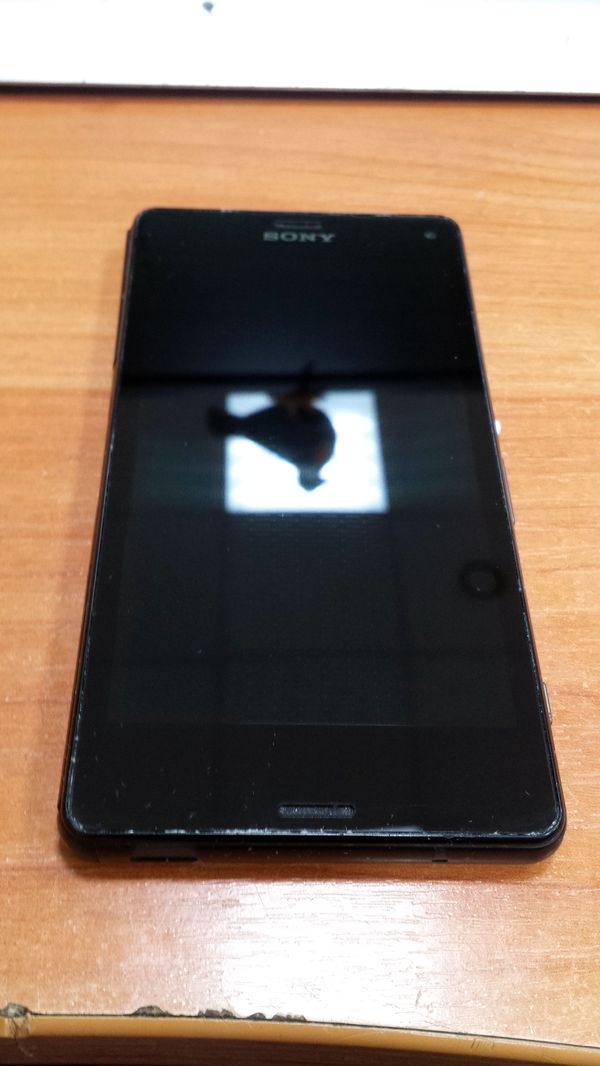

Вот такой аппаратик.

Вот такую печальную историю поведал хозяин:

"Уважаемый Гепка! Мониторю Рb уже пару лет, над одними смеюсь, с кого-то восхищаюсь.

Стремлюсь к среднему между качеством и стоимостью.

Техническим кретинизмом не болею.

Решил я год назад обзавестись чудо смертом сони кспериа з3 малютка,то есть компакт в мужицком черном цвете.

Купил. Бронь наклеил. 2 месяца души не чаял. Берег. Но не сберег. УРОНИЛ.

Бронь цела. Но вот экран под замену, а замена 7500 с работой. Нет бы бросить эту затею сразу.... решил бороться.

Экран поменял.

Но тут японский гад расклеиваться стал. Заклеил. В сервисе. Точнее в сервисах. Раз 10 клеил. Не держит.

И тут гром среди ясного... камеры не работают....

Бегом в сервис... точнее сервисы. Диагноз: что-то с платой. Купи себе новый и нам не носи. Примерно все ответили так.

Но как так то парни. Труба 23000, экран 7500,наклеил тыщщи на 3....

Цена айфона 6го... а толку ноль.

И тут я подумал о пикабу....

Поможете страдальцу?"

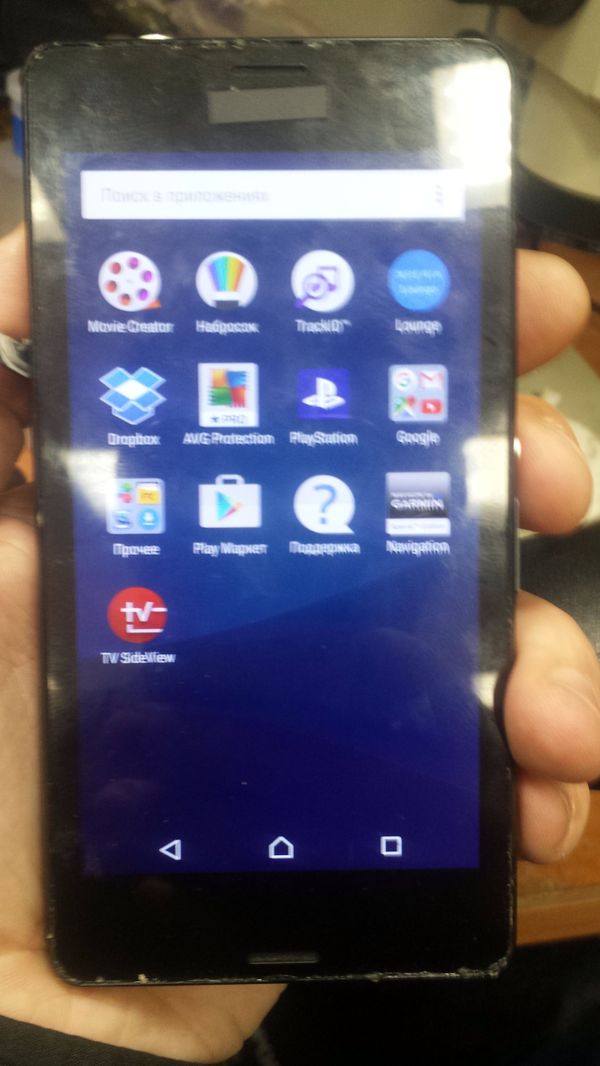

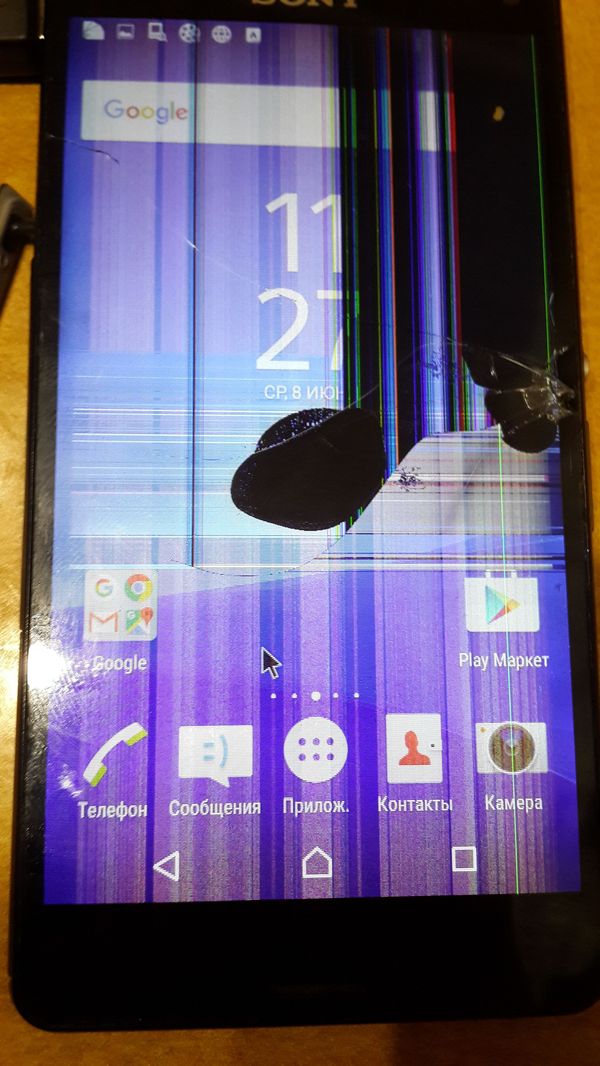

Экранчик хоть и побит основательно, но изображение есть.

Для начала нужно выяснить, что там за конкретная модель аппарата и примерно посмотреть, как именно не работают камеры.

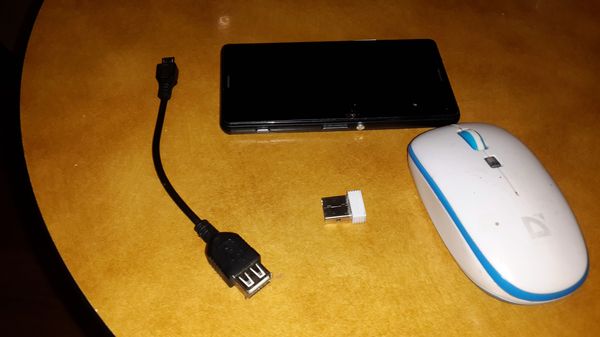

Берем ОТГ переходник и подключаем мышку.

Появляется курсор. Смотрим, что нам надо и ... Естественно потрⱯшим!!!!!

Берем паяльный фен. Выставляем градусов 180 и сильный воздух... И он нахрен не понадобился, ибо задняя стекляшка ногтем снялась вообще без проблем.

От такого ремонта, да и за большие бабки, хочется сказать ВОТ ПИДОРАСЫ балбесы.

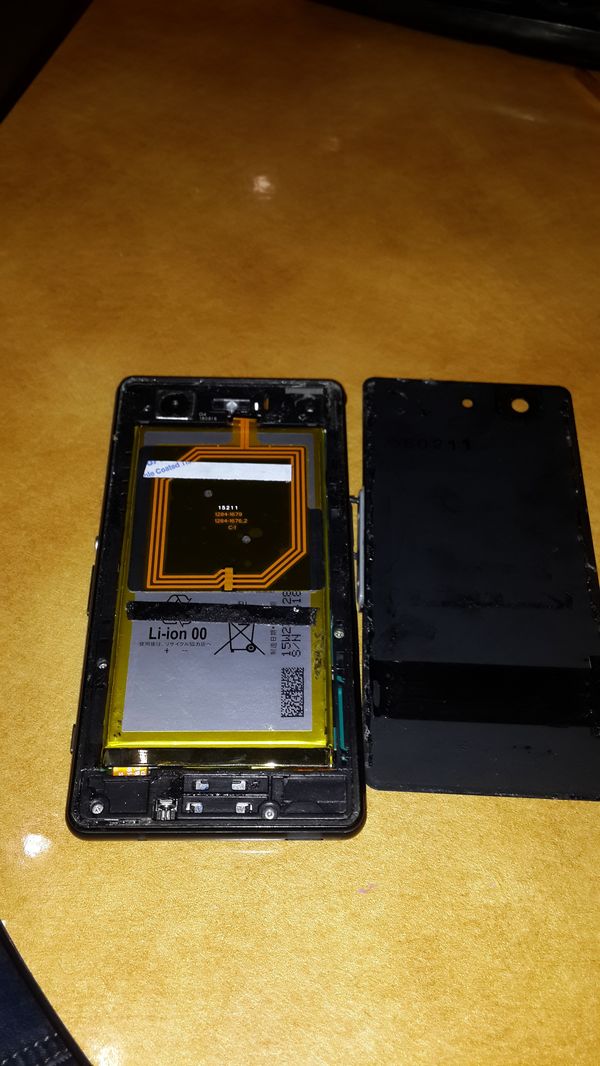

Посадили крышку на 2 полоски скотча и на одной из них вообще забыли полоску бумажную снять.

БлRть, клея, пидарасы негодяи, ТОНЕНЬКОЙ линией проложили... Винты в рамку не все в крутили, вот он и разваливался.

Экран, тоже соплями был помазан и никуя не держался. Ногтем весь аппарат разобрал. Считай денег в этот аппарат было про.банно, что золотым он стал...

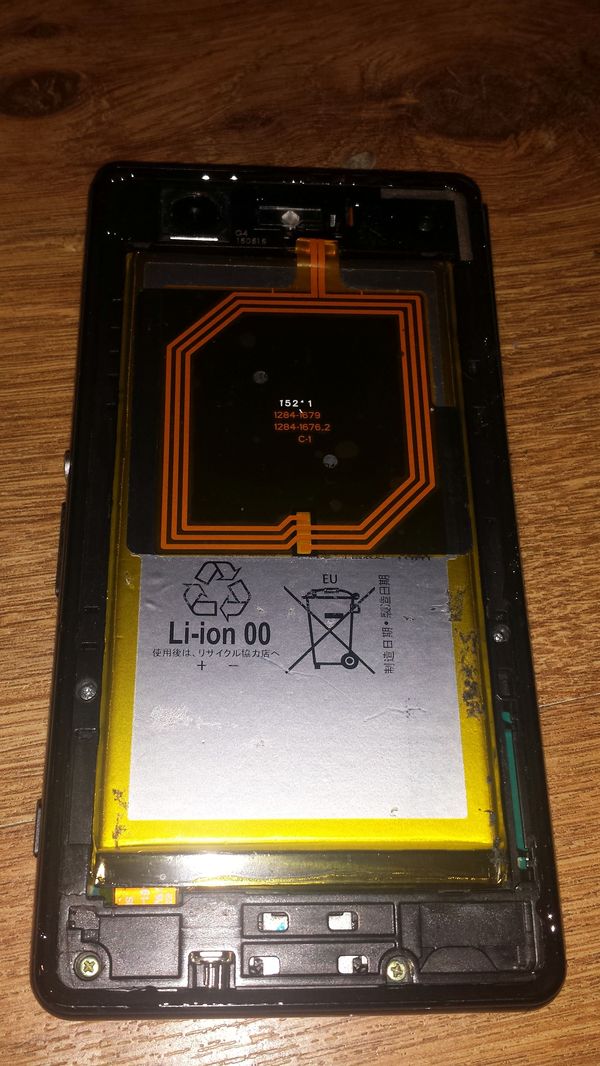

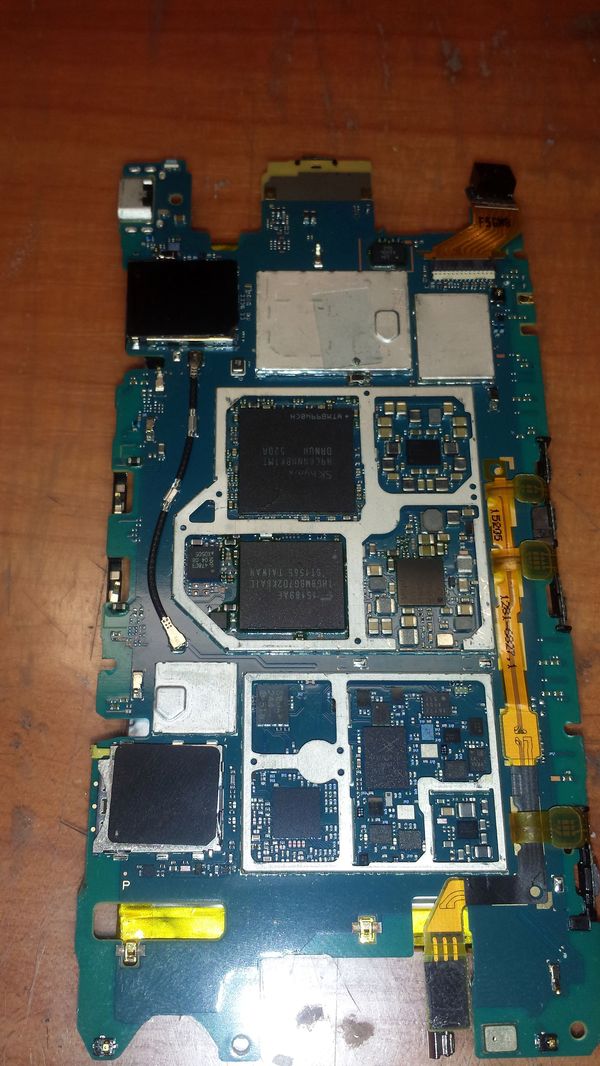

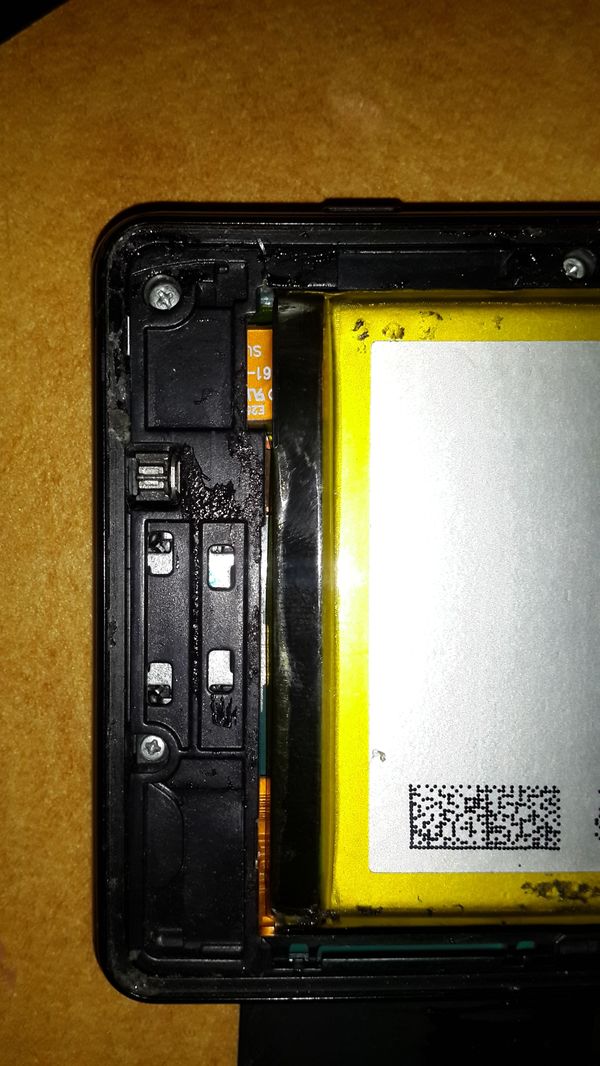

Вытаскиваем потрⱯшка.

БлRть, даже крышку, она тут как радиатор работает, и ту про.бали в СЦ каком-то. Эта крышка, в данном аппарате она ОЧЕНЬ важна.

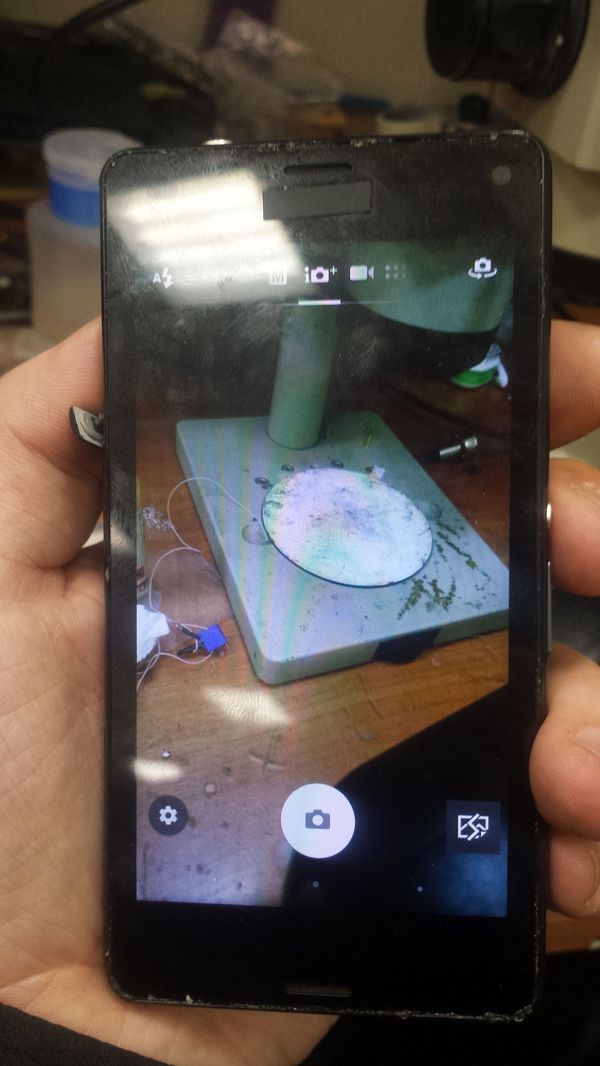

Приложение камера работало, не вышибало с ошибкой, а был просто черный экран, пыталась фокусироваться. Следовательно дело не в питании камеры, а с интерфейсом передачи данных от камеры в потрⱯшка.

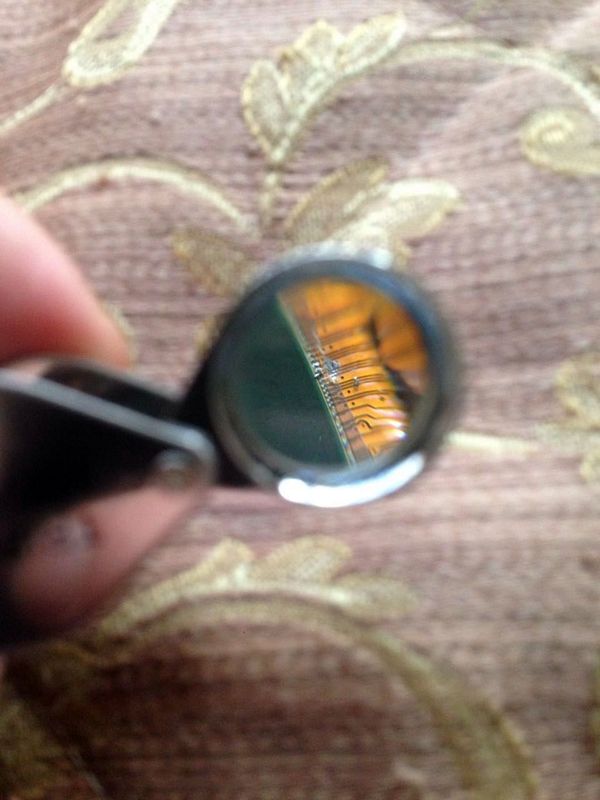

Смотрим визуально на саму заднюю камеру...

Вот не знаю, то ли в СЦ куйну сотворили, то ли сама перетерлась, то ли решили наебать обмануть, поменяли камеру...

Короче, камеру под замену.

Купил вначале китайскую камеру, она не заработала... Я эту камеру проверил на другом компакте... Такое ДЕРЬМО...

Покупаем за большие деньги, в ценовом диапазоне камер, естественно...

Она не заработала, но на другом аппарате пашет.

Значит нужно ковыряться в потрⱯшках аппарата.

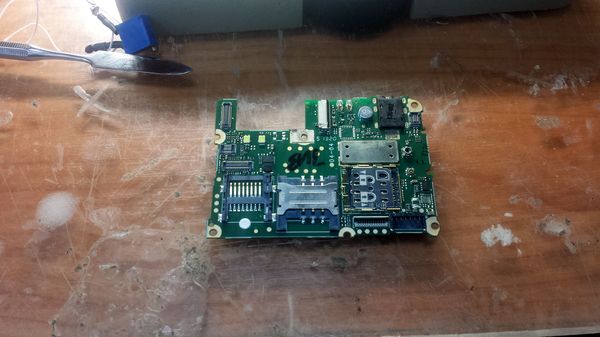

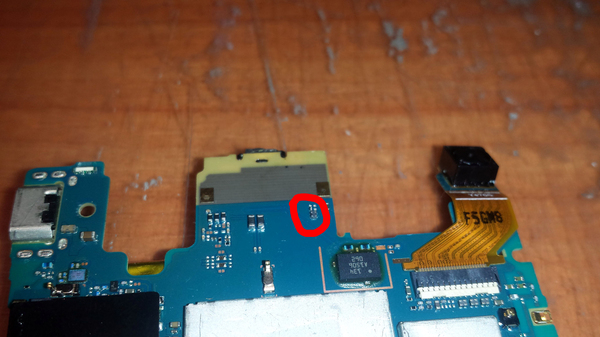

При беглом осмотре, в глаза бросилось вот это..

Индуктивности отломаны рядом с разъемом камеры.

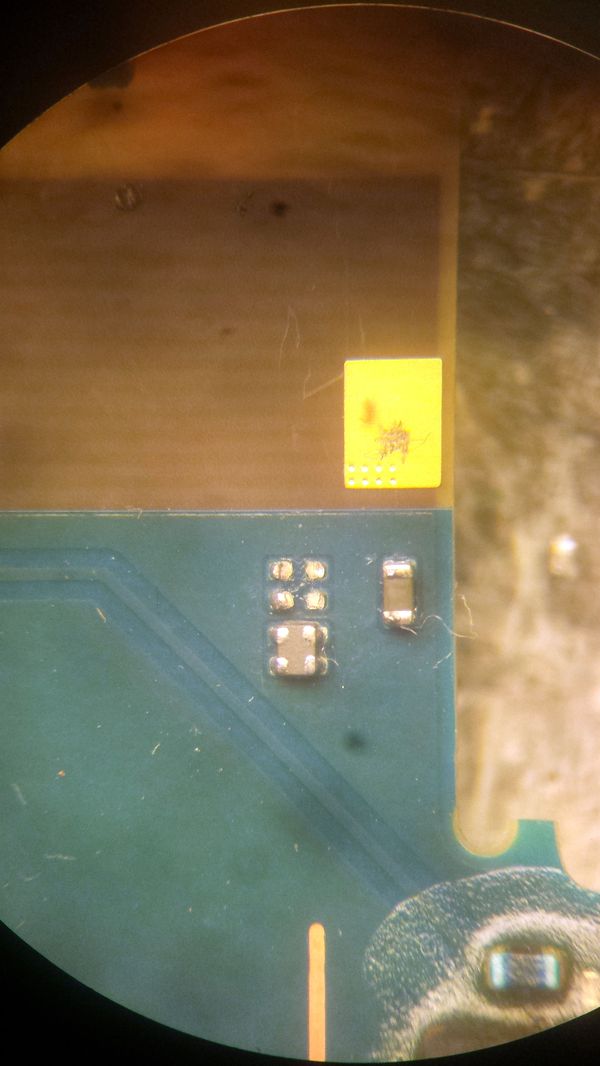

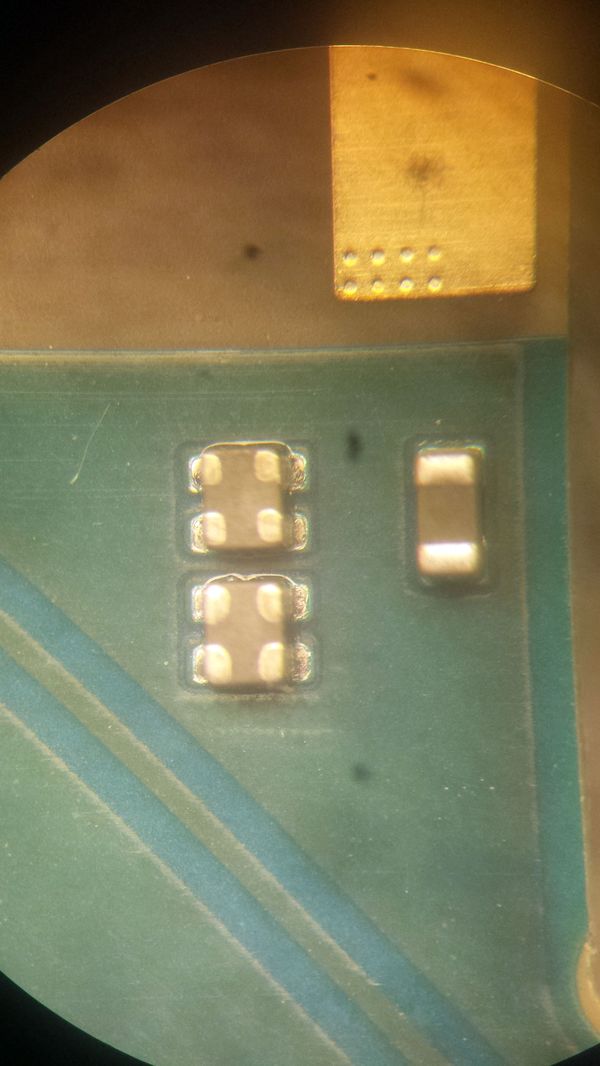

Вот под микроскопом.

Так...

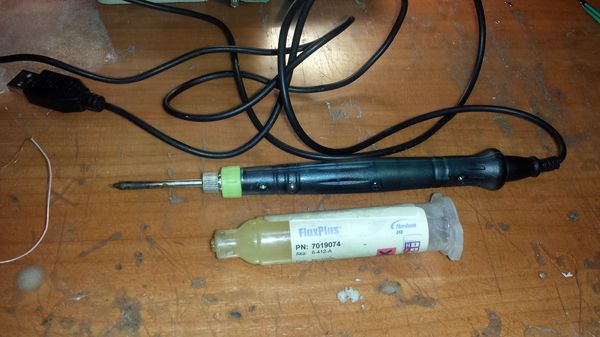

Для устранения этой неисправности нам понадобится флюс ФЛУКС ПЛЮС и юсби пальник на 6 Вт.

Берем какие-то потрⱯшка, те что для доноров и выпаиваем индуктивность

Припаиваем индуктивность с донора на потрⱯшка нашего аппарата.

Проверяем на соплях.

Работает.

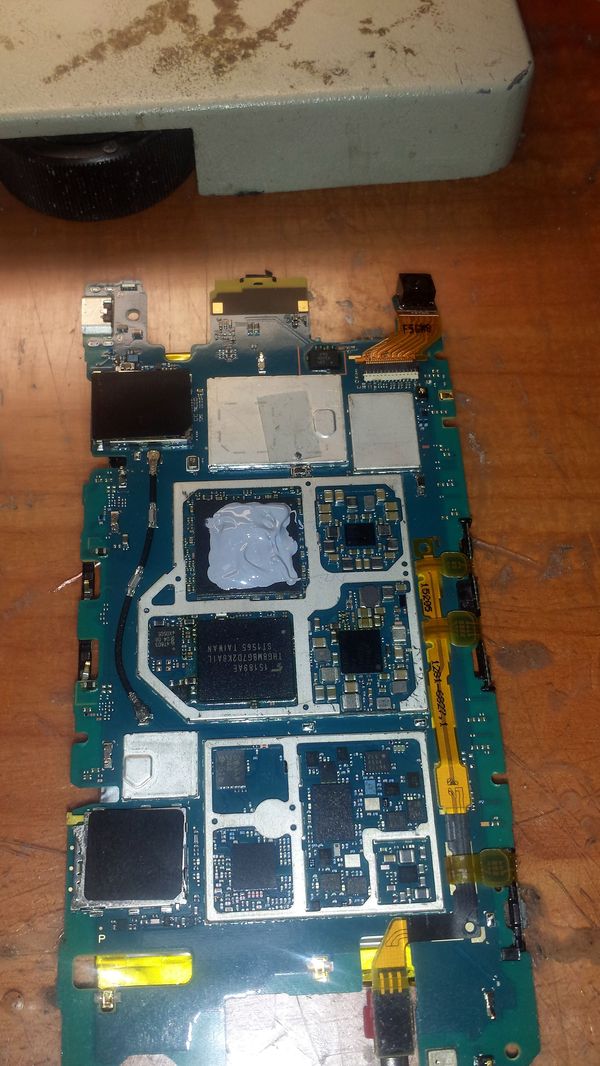

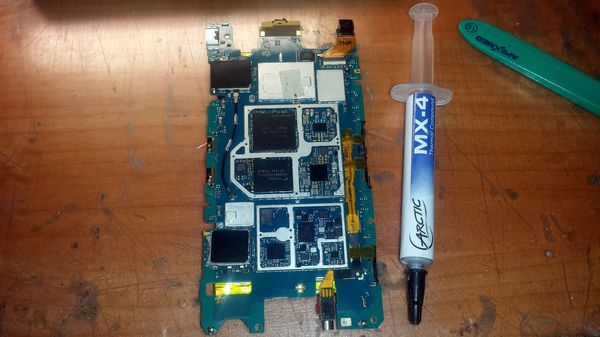

Для лучшего охлаждения, помажем проц термопастой

Собираем аппарат полностью. О том как его собрать, я рассказывал здесь.

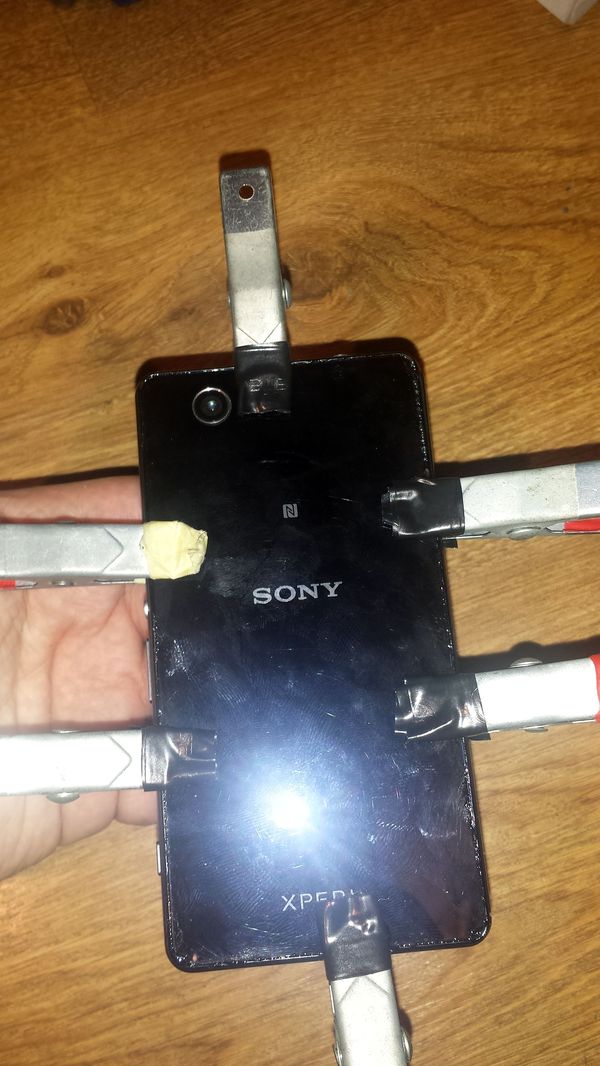

Кто догадается, для чего я прищепки изолентой обмотал???

Все работает, все шуршит и камера теперь работает.

Стоит доверять свою технику нормальным СЦ, а то наебут обмануть и развести могут, да еще и хреново собрать...

_______________________________________________________________

Немного разреб весь хлам, теперь можете потихоньку опять наваливать, но учтите, что Вас реально дох... много, а я один. Иногда придется подождать, иногда и долго... Так, что пишите, кому смогу помочь, обязательно помогу.

Почту напишу для вопросов и консультаций... gepka2007@yandex.ru

Ноуты, планшеты и телефоны Леново не беру. Пока они работают, к ним претензий нет, а когда начинают глючить... Начинаешь чинить то одно сломается, то другое окривеет. Пока другое чинишь, еще что-нибудь сломается. Ну их лесом...

Ксиоми и мейзу тоже идут лесом, на них хрен найдешь нужные модули...

Ноутбуки беру только из питера, ну или вы сами, через кого-то передадите. Много возни с ними на почте... Курьерские службы тоже не прокатят, ибо они приносят тогда, когда им удобно, а не мне...

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю. Это у меня хобби такое, ремонтить разные электронные штуки...

Здравствуй дорогой читатель!

Выдалось тут чуть времечка, и потратил его как всегда с пользою.

Основной пациент у нас сегодня - Xperia Z3 Dual. Печаль его - не работает пол-царства, ну т.е. пол-тача.

Вот он -

А не работает от того, что трещина на нем, почти посредине, да поперек.

Вариантов два - модуль, либо отдельно тач. При цене модуля в 2400 р. - выбор очевиден - меняем модуль.

Берем фен, и аккуратно отделяем заднюю крышку. Пластиковыми лопатками. Постепенно прогревая.

Вот она, отделенная, целенькая:)

Далее - лично я ВСЕГДА первым делом отцепляю АКБ. А то мало ли чего...

Ну и дербаним нижнюю часть. Там у нас антенна, динамик, вибра. По мелочи, в общем)

И все это на 2-х винтах всего то, остальное защелочки.

Переворачиваем аппаратик, и так же феном аккуратненько (хотя можно и не беречь уже ...) снимаем модуль.

Не забываем скинуть динамик и сетку динамика, они нам еще пригодятся:)

Вычищаем рамку, обезжириваем, так же обезжириваем края модуля..

Ставим на место динамик, кладем сетку, ну и клеим!

Ведь мы уже проверили все "на соплях", да?:)

Проверка "на соплях" -

Ну и под кошку его, это копилка такая) А прослойкой - все тот же айыон 4-ка, очень удобно через него клеить)

Пока клеится, почистим заднюю крышку от старого клея.. И займемся вот такой вот сладкой парочкой -

Тут все просто, у обоих побиты дисплеи)

Старые, но блин аж воспоминания нахлынули - Царицино, 2007-й год, Лимонный хуч в палатке, шаурма по 50 рублей, доллар по 24... Пиво у метро в 3 часа ночи... Эх...

Ну да ладно)

Вот нокия уже с новым дисплеем)

Классно раньше вот было - 2 винта сзади, 4 спереди, и все:)

А вот самсунг уже тогда любил чтоб все было е-мае приклеено)

И стекло дисплея по периметру приклеено, и сам дисплей. Ну вот чувствуется прям, откуда и нынче ноги растут то в всяких там гелекси)

Ну да ладно, собрали наших покемончиков, все хорошо с ними:)

Вернемся к соньке.

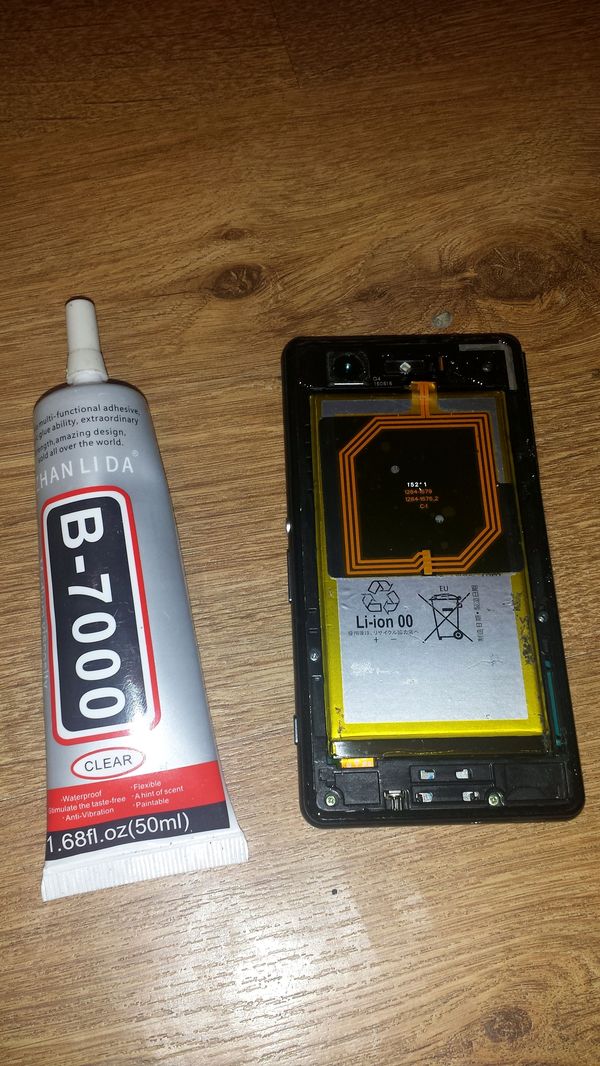

Так же обезжириваем рамку сзади, и стеклышко, и склеиваем)

Ну и после фотосессии - под копилку его, пусть стоит так сказать под прессом)

А еще вот таких пару аппаратиков недавно было -

Сонэрик, кстати, сенсорный:) Собственно, сенсор на нем и помер, и был поменян -

Ну а у нокии с акб проблемка была.

Ваня, @Vanezzz, посылка у тебя уже на почте)

Люблю я старые добротные аппараты, немножко даже коллекция (http://pikabu.ru/story/razbiralsya_v_barakhle__nashel_nemnog...) пополнилась недавно, но сейчас не об этом).

Обещал про тачи - вот вам про тачи)

Я их делю на два сорта-вида - напыленные и пленочные.

Так вот... Если у вас тач напыленный, как к примеру в этой соньке Z3, то трещина приводит к тому, что работать будет только та часть тачскрина, которая между шлейфом и трещиной, как тут -

Раздедилось кстати легко) Можно было б и тач только поменять, ну да ладно. Долговато это, да и формы под него у меня нет.

А в случае пленочного тача, как например на самсунгах многих, или там Леново S860, то тач будет работать и с трещинами - в принципе, надежнее и экономичнее)

И про валенки - принесли тут системничек, мол, в BSOD сваливается, шумит...

А там - валеночки)

На процовом охлаждении еще хуже.

На видюхе из трех кулеров работал один.

Ну, и на это у нас есть ответ, хоть они и считаются неразборными, но...

И с обратной стороны так же, главное пхать не далеко, а то можно набедокурить, и -

Все прекрасно разбирается:)

Прочищается, смазывается, собирается и работает:)

Ну а это вроде б когда-то  было термопастой... Судя по маркировке на кулерах, в 2011 году.

Вот и все на сегодня, господа и дамы:)

Всем спасибо за внимание.

P.S. в последнее время дюже занят домашними делами, плюс на основной работе. От того зачастую не берусь за ремонты, прошу меня извинить...

P.P.S. И да, для тех кто говорит что "ничего сложного". Да я и не говорю, что это сложно. Но если этот пост поможет хоть одному человеку что-либо починитЬ, то это уже хорошо:)

Купил я давича наушники "Приемиум" класса как мне сказали в тех. поддержке Samsung а именно Samsung Level on Wirales вот так они выглядят:

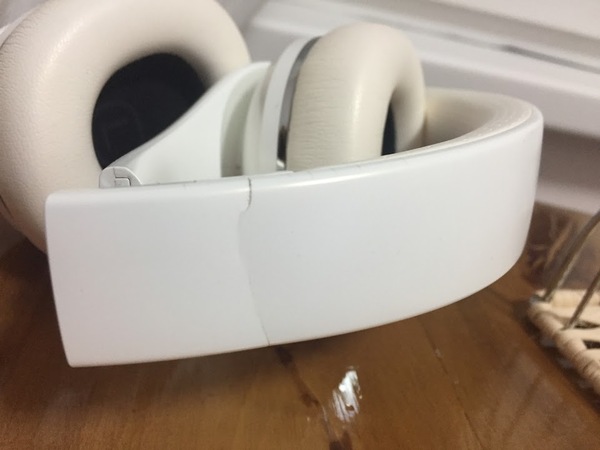

Все было прекрасно, пока не стали появляться трещины на ободке после месяца эксплуатации:

А через пол года и вовсе треснули.

Естественно я их не ронял, специально ни каким образом не сгибал и ни чего такого кроме обычного использования(надевания и снимания с головы) не делал.

Решив, что это производственный брак - поехал в Связной где мне мягко сказали, что с механическими повреждениями идите в сервисный центр Samsung. Я с этого честно сказать уже немножко пригорел, т.к. был почти уверен, что в Samsung меня пошлют обратно в Связной. Позвонил в Samsung и естественно меня послали в Связной cо словами "наушники Hight End премиум класса при покупке не в официальном магазине Samsung к гарантии не принимаются". Припекать уже стало не слабо так.

Позвонил на горячую линию Связного, объяснил вкратце ситуацию, милая девушка сообщила мне, что устройства с механическими повреждениями они не принимают и тут же предложила мне приобрести новые (Что? Вы там что курите?).

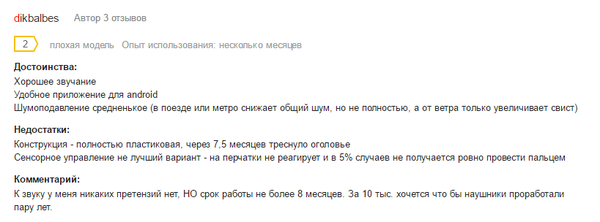

Посмотрел на различных сайтах аля yandex.market отзывы об этой модели и пришел к выводу, что добрая четверть всех отзывов - отзывы о том что оголовье ломается в течении 1-8 месяцев эксплуатации, как на скриншоте снизу.

У меня возникло 2 вопроса.

1. Купить наушники "Премиюм класса" от "премиюм" производителя, что бы они сломались через пару месяцев, а потом тебя слали все кто только может, это теперь норм? Где справедливость блеать, очевидно же, что это брак конструкции.

2. Как остудить пукан?

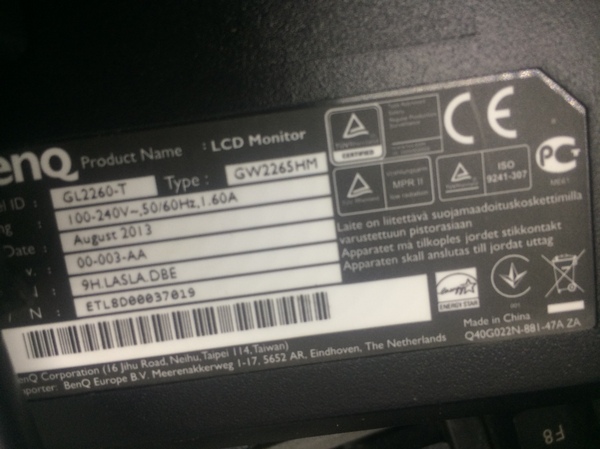

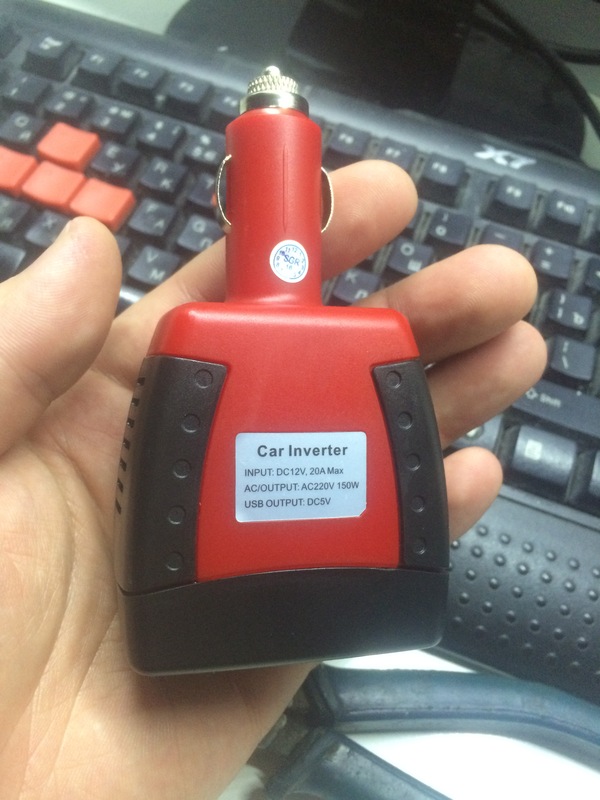

Доброго времени суток! Собираю одну самоделку (операторский кран) Имеется потребность подключить монитор от ПК через автомобильный инвертер от аккумуляторов 18650 (4шт):

Собираю всё воедино - лампочка на инвертере горит (выход с батареи 14в), но монитор не стартует, от прикуривателя все работает отлично. Что я делаю не так? Заранее спасибо
