48

Ремонт объектива Olympus Zuiko.⁠⁠

Фотоаппарат с пркрепленым к нему объективом уронили и так как объектив целиком пластмассовый,в том числе и байонет он вышел из строя.Дополнилось это попытками ремонта со стороны первого владельца.

Начинаю разбирать:выломаны два посадочных места под винты на байонете-на фото обведены красным.

Также оборван шлейф соединяющий контактную группу объектива с платой.

Открутив три винта снимаю верхнее кольцо.

Затем снимаю кольцо зума.Затем очередь платы и объектив готов к ремонту

Теперь хорошо видно что обломан один из трёх кронштейнов на корпусе объектива,но место отлома шероховатое и склейка будет надёжной.

Ну приступаю к ремонту-сначала я сделал две конические шайбы для ремонта байонета-снаружи под конус,с обратной стороны выборка под головку винта.

На байонете раззенковываю под конус посадочные места.На следущем фото шайбы вклеены на эпоксидку в байонет,заодно приклеиваю кронштейн.

Оборваный шлейф.

Другая половина шлейфа,отпаяная от контактной группы объектива.

Так как шлейф соединяет неподвижные части объектива,его можно заменить проводным соединением.Провод использовал от ноутбучного видеошлейфа,подходящий диаметр и термостойкая изоляция.

Отпаяв кусок шлейфа от платы обрезаю лишнее,оставляю кусок с резисторами-на фото обведён красным.Та же процедура с другой половинкой.

Сдвоенные провода использовал для дублирования широких дорожек.


Готовое соединение.

Далее-фиксация проводов на скотч,протирка линз и сборка в обратном порядке.

Показать полностью 15
[моё] Ремонт техники Объектив Olympus Длиннопост
8
22

Nokia n95 8gb ищу донора или детали.⁠⁠

Здравствуйте уважаемые мастера, умельцы и просто зеваки как я. Решил я восстановить давно забытый аппарат Нокия, на коробку которого недавно наткнулся я в шкафу, тел. оригинал, есть все доки и комплектующие, в общем надо его оживить нельзя бросать бойца итак 1.5-2 года он пролежал. П.С. живу в Украине в городе Винница.

Посмотрев на ОЛХ не особо есть выбор, в обще практически нету, нашел только корпус.

И так к делу, пишу сюда почему, возможно есть у кого донор или запчасти к нему а именно Дисплей и Динамик или два динамика(для музыки). И возможно есть кто тоже с Винницы и знает мастера и мастерскую кому можно доверить пациента. Пишите в коменты, скину ВК там  договоримся о цене, доставка на мне естественно, буду очень признателен вашей помощи.
П.С. не топите пожалуйста в минусах, видел подобные посты и решился тоже запостить.

Nokia n95 8gb ищу донора или детали.
[моё] Nokia Ремонт Донор Телефон Дисплей
16
320

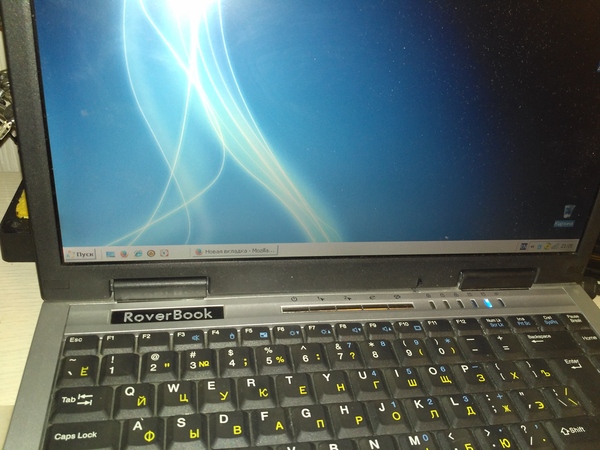

13-летний Roverbook.⁠⁠

Принесли мне вот такой раритет с диагнозом - питалово не питается

Разборка его потрохов заняла времени больше, чем любого современного. Винтиков по крайней мере немерянно.

Компоновка очень продуманная и добротная.

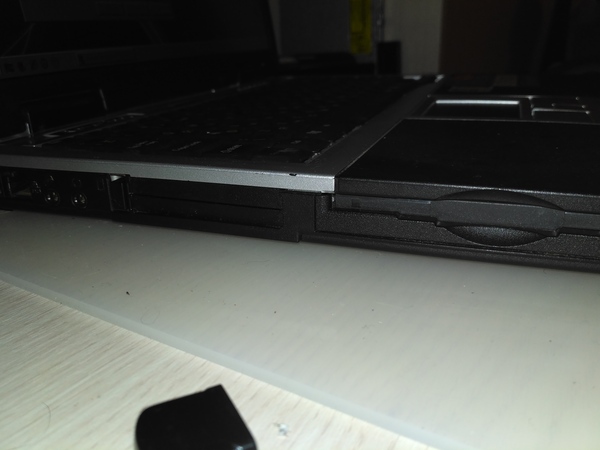

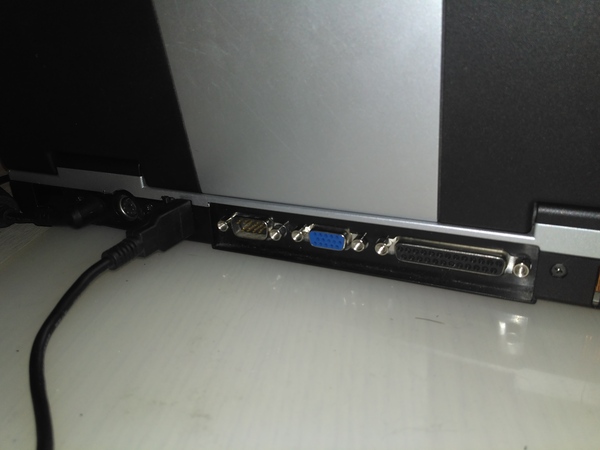

На борту присутствует FDD, CD-RW, PCMCI, IR, синеет батареечка :) Слева PCMCI - слот.

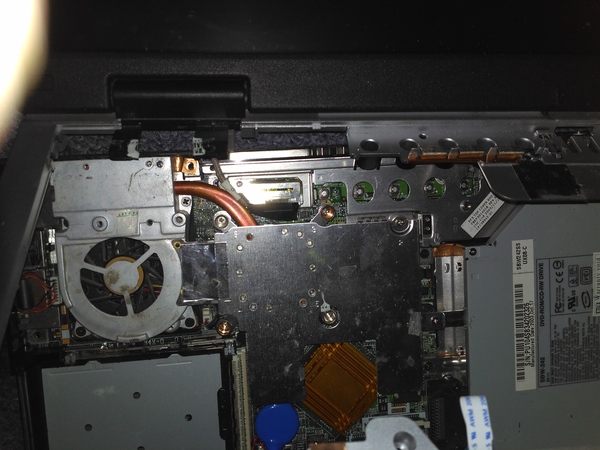

На процессоре ни грамма термопасты, гарантийная наклейка скукожилась от температуры.

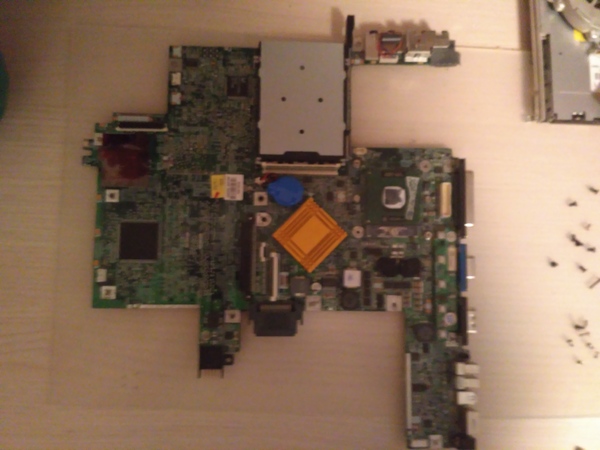

Его мама с двух сторон
Итого:

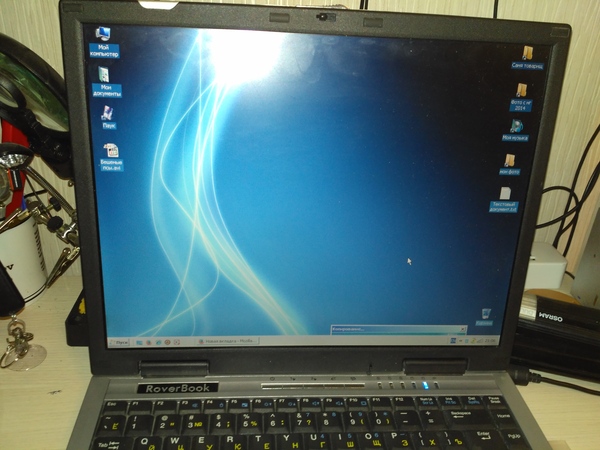

Пропаял разъем питания, проверил на соплях, собрал в кучу. Заработал, как новенький, хотя батарея конечно же сдохла и шумит он, как паровоз.

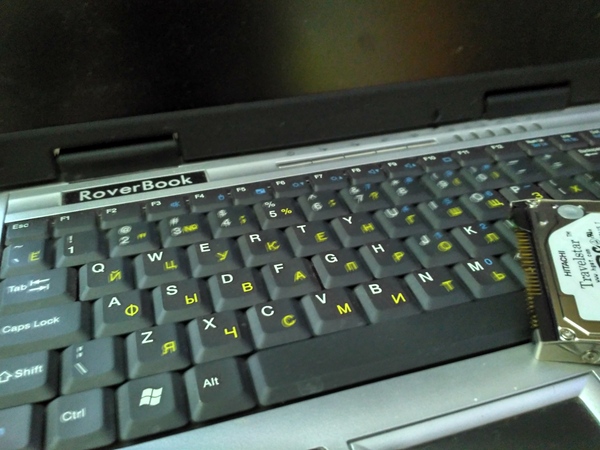

Ах, да, HDD еще IDE на 30GB. WiFi и камера отсутствуют.

Показать полностью 13
[моё] Ноутбук Ремонт Разъем Roverbook Длиннопост
81

Fly помощь⁠⁠

Добрый день пикабушники , сломался телефон Fly IQ 446.Всё началось с того,что при каком либо нажатии на дисплей телефон зависал , помогало только вытаскивание батареи и то не надолго буквально через 10 минут всё повторялось заново и вот вчера он окончательно отключился. На зарядку не реагирует.Так вот ребята кто разбирается в этом  подскажите , где обведено жёлтым  (маленький чёрный квадратик ) вокруг него какая то белая фигня типа термопасты только твердая . Могло ли это стать причиной поломки и стоит ли это ремонтировать. Заранее спасибо кто откликнется.

Fly помощь
Ремонт техники Телефон Помощь
20
51

Изготовление печатной платы при помощи фоторезиста.⁠⁠

Дорогой, но эффективный способ сделать качественную плату.

Используется позитивный фоторезист Cramolin. Такой же алгоритм действий при использовании Positiv20.

Текстолит стоит пилить с небольшим запасом, так как при нанесении фоторезиста образуется наплыв по контуру.

Сушить плату с нанесённым фоторезистом при 70° обязательно!! иначе рисунок платы смоется при проявке.

Для засветки необходимо использовать лампу с ультрафиолетовым излучением. При её отсутствии можно использовать энергосберегающую лампу, т.к. она тоже излучает ультрафиолет, но в этом случае увеличивается время выдержки.

В качестве проявителя используется "Крот", основным компонентом которого является гидроксид натрия (NaOH). Если дорожки смываются проявителем, то стоит уменьшить концентрацию NaOH.

Вместо ацетона для смывания фоторезиста можно использовать неразбавленный раствор "Крота".

Показать полностью
[моё] Фоторезист Ремонт техники Радиолюбители Видео
38

Windows Брандмауэр и Защитник⁠⁠

Странное дело, господа пикабутяне. Не так давно отключил к херам защитника Виндус и так же его долбанутого собрата Брандмауэр Виндоуз. Спустя некоторое время за ними начали уходить некоторые функции десятки, то есть "лупа" поиска на панели задач, проигрыватель виндоуз, всякие Groove Music и прочие проги от Мелкософта. Это вообще нормально и у меня одного так?

Для минусов внутри.

[моё] Windows 10 Защитник Firewall Странности Ремонт техники Текст
32

Три проблемы. Нужна ваша помощь, ремонтёры.⁠⁠

Проблема №1: В этом после рассказывал, что жду с Али аккумулятор. В общем дождался, на радостях давай разбирать телефон, сразу установить, да потестить. Разбираю телефон, ставлю аккумулятор, сразу не собираю в корпус, решаю проверить навесным, включаю. Как то проспал момент включения, когда посмотрел на экран, телефон был уже включён. Потыкал в экран, тачскрин работает, всё нормально. Решаю прибавить яркости, открываю верхнюю панель, переключаю из положения 2 в положение 3 (для ясности на картинке по середине, картинка не моя).

Вот тут начинается самое интересное, гаснет экран, ощущаю нагрев в районе теплоотвода (не знаю, как точно называется):

Думаю: что-то где-то коротит, решаю отцепить этот аккумулятор. Отцепляю, жду пару минут, цепляю старый. Включаю, вибромотор издаёт сигнал о включении, экран же ноль эмоций. Цепляю старый сломанный экранный модуль, картинка та же.

В конце концов имею: на любом из аккумуляторов он включается (судя по вибромотору), он работает (судя по подсветке кнопок, т.к. они горят только в темноте, т.е. когда я закрываю датчик). На счёт звука не знаю, динамик в корпусе, в корпус я не собирал. Не знаю, как ведёт себя тач, но ни один из дисплеев не работает. При первом включении плата нагревается, но потом остывает, скорее всего, когда отключается экранный модуль. На взгляд все элементы на плате целые. Помогите, пожалуйста.

Проблема №2: Имеется mp3 плеер Explay M25. Прошлым летом покупали powerbank, после связи с которым плеер перестал работать. Сегодня нашёл его, полез разбираться, выяснил подробности: его видит компьютер, видит его память. При разборе было видно, что работает подсветка дисплея. Просто постоянно горит. На reset плеер не реагирует. На включение/выключение тоже. На взгляд все элементы на плате целые. Помогите, пожалуйста.

Проблема №3: Имеется фотоаппарат Nikon Сoolpix p520. История такая же как и у плеера, т.е. после дружбы с 2-х амперным выходом powerbank-а перестал реагировать на зарядку. Всё остальное работает. Работает, если заряжать аккумулятор от лягушки. Может быть у кого-то была похожая проблема. Помогите пожалуйста.

P.S. Power bank после дружбы с фотоаппаратом сам начал греться, грелся пока не сел, после чего и сам перестал реагировать на ЗУ. Был благополучно сдан в место покупки.

Показать полностью 2
[моё] Ремонт техники Htc One X Coolpix p520 Explay m25 Телефон Плеер Фотоаппарат Помощь
27
