Всем привет! В последнее время, кулер цп начал бешено крутиться. Причем температура проца в пределах нормы. А еще он начал тупо вырубаться. Работает, работает и все, офф. Вот показания евереста. Было лень искать фулл. Спасибо заранее.

Захотел товарищ приобщиться к советской легенде и купил проигрыватель пластинок "Электроника Б1-01". Как оказалось позже в нерабочем состоянии. Этот проигрыватель  -  клон вертушки фирмы "Thorens 125" с некоторыми упрощениями и на отечественной элементной базе. Вертак  достаточно тяжелый.

Так как аппарат начал сопротивляться проигрыванию пластинок (мотор не крутился, дергался), то товарищ решил заменить электролиты (в результате чтения форумов), что с успехом и сделал, посадив часть из них на жидкие гвозди (благо все впаял правильно).

Но замена электролитов не дала требуемого результата, также по запарке был поставлен предохранитель (ага, точнее вместо него был "жучек", а вы как думали?)) ) на положение 127 В. После этого был добросовестно включен в сеть 220 В (напомню, что в старой технике были разные варианты сетевого напряжения). Агрегат еще и поджарился с фаершоу и большим количеством дыма (жаль, не под хиты группы Раммштайн) .

Так выглядят "потрошка". Сгоревшие резисторы уже выпаяны. Проверка мультиметром показала, что вышли из строя все мощные транзисторы КТ805 и пара маломощных.

Закупаем недостающие запчасти и меняем. Заработало все не сразу, ибо обнаружились еще и оборванные проводники на плате. Проверяем также двигатель: все его катушки должны иметь сопротивление около 10 Ом. Все в порядке, мотор закрутился)

На плате есть лампа накаливания: она служит для стабилизации амплитуды генерации. В данном аппарате мотором управляет усилитель с положительной обратной связью. Фактически это генератор НЧ.

Осциллограф показывает, что синус хороший, проблем нет)

Настало время проверить работу узла автостопа. Как показали простые эксперименты, он не работает. Виной всему стал неисправный фоторезистор СФ2-5А. Конструктивно он освещается лампой накаливания и при достижении иглой конца записи перекрывает шторной световой поток, как следствие, поднимается тонарм, и останавливается двигатель.

Окультуриваем немного конденсаторы...

Агрегат готов, ждет своего счастливого владельца)

Всем хорошей рабочей недели! )))

Купил на ebay пульт, который не работает. Еле выпросил у продавца refund. Согласно новому правилу, refund без возврата товара теперь вытребовать нельзя. Но я его уговорил.

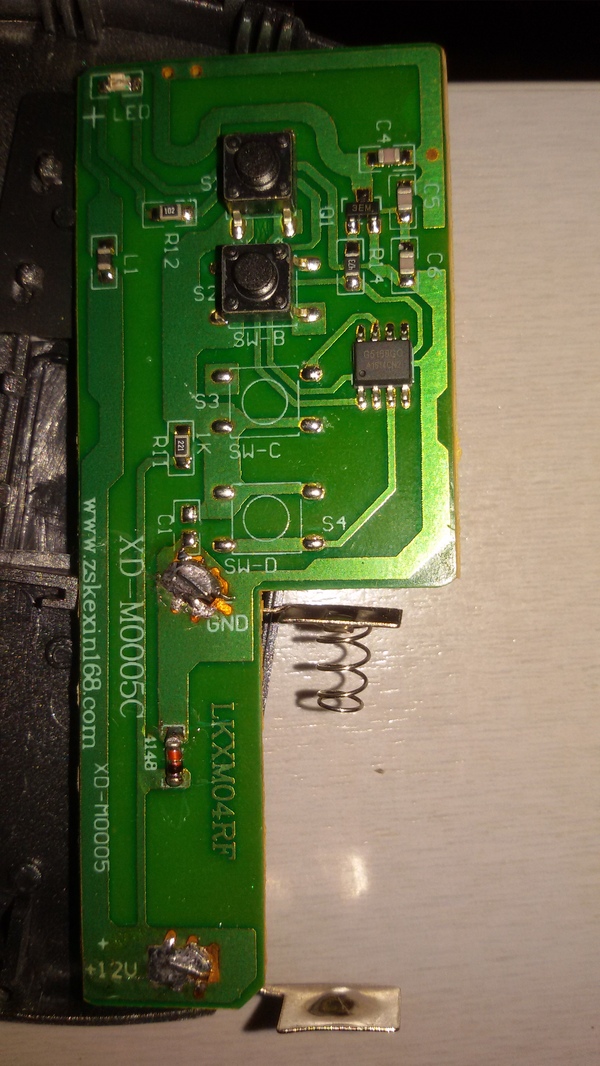

Разобрав пульт, я увидел потемневший элемент. Диод 4148 как установлен как предохранитель? На что заменить? Из старых горелых плат, что подойдет?

Батарейку ставил штатную на 12В. Может дальше, что-то коротит?

Дорожки только сверху

Фотографии и текст мои.

Пост носит чисто экспериментальный характер.

Всем трям! Сегодня в эфире гаджет, с которого началось моё недоверие к сервис-центрам, что, собственно, в конечном итоге кривой дорожкой привело меня к моему хобби :) Перед вами моя зверушка, iPad 3. Как-то раз Маша случайно уронила вазу на мирно лежащий рядом планшет, ну и само собой, тачскрин дал трещины. С печалью в глазах я отнесла его в сервис-центр, в котором три недели его мурыжили, и наконец-то вернули. Каюсь, мой косяк, на месте не заметила, что произошло с дисплеем, уж больно хотелось поскорее его забрать.

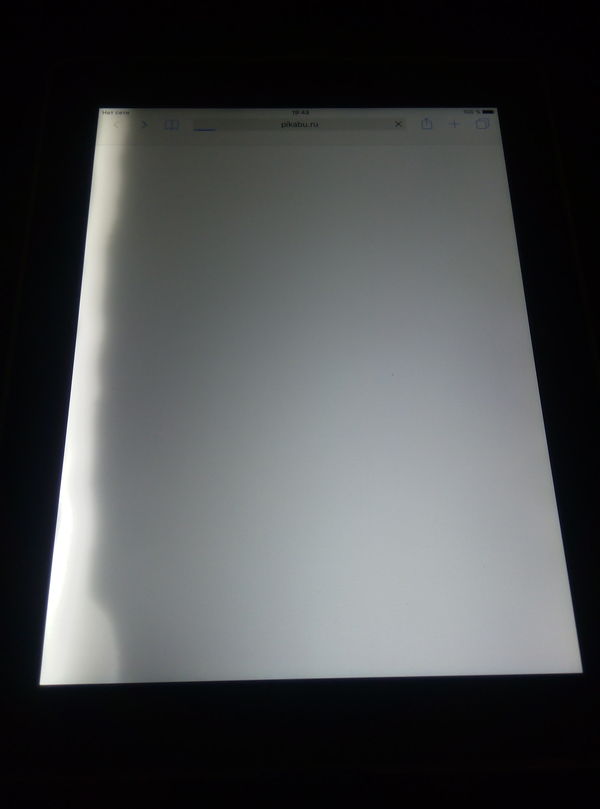

Жить это не мешает, конечно, но какой-то дискомфорт всё же есть... К тому же, я им давно не пользуюсь, поэтому хочу отдать, но не отдавать же в таком виде :)

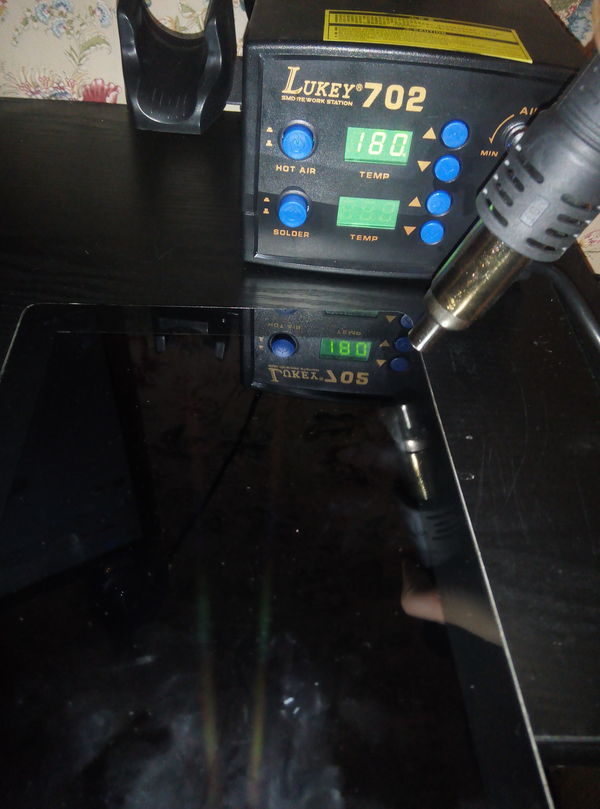

Что-то произошло с подсветкой, вероятно, между листами подсветки появился конденсат. Что ж, пришло время расковырять дисплей и заменить листы подсветки! Да, можно не париться и просто купить новый дисплей, но чем еще заняться девушке одинокими холодными вечерами так неинтересно, да и жаба душит. Отогреваем по краям тачскрин.

Подковыриваем лопаткой край, водим ей по периметру. Вообще я там сама только два раза меняла тачскрин, поэтому у меня все легко отходит, без усилий..

Отодвигаем тач в сторону.

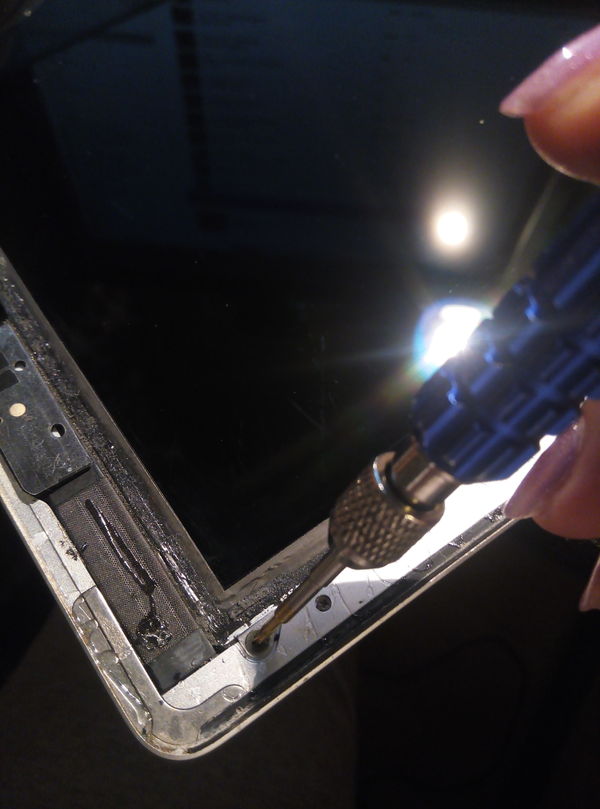

Откручиваем винтики по краям дисплея.

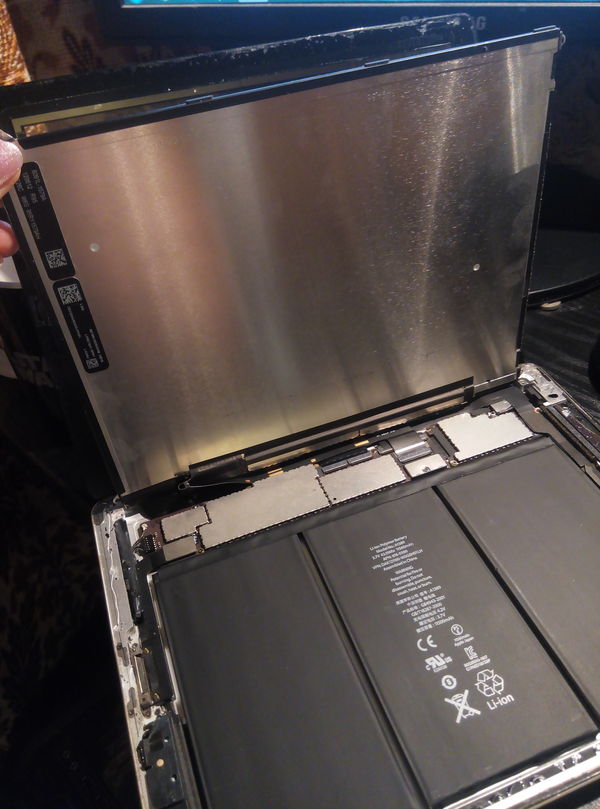

Также откидываем его в сторону.

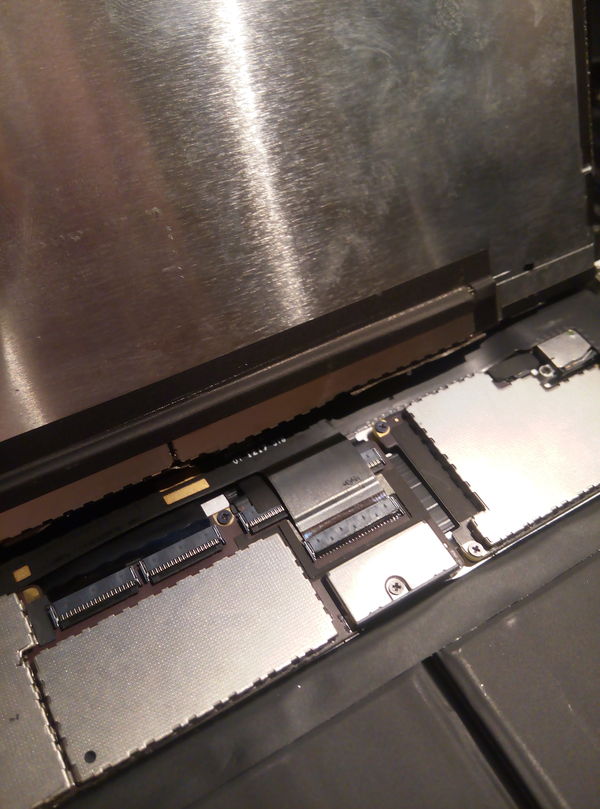

Открепляем шлейф дисплея.

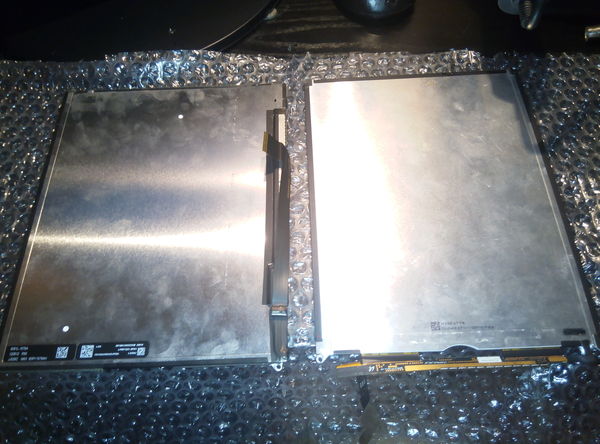

Вообще у меня чисто случайно есть нерабочий дисплей от iPad Air (справа), так что попробуем достать оттуда новые листы подсветки...

Начинаем долгий и муторный процесс отковыривания всех слоев скотча от шлейфов (чтобы такие, как я, туда не лазили, всё приклеено на совесть).

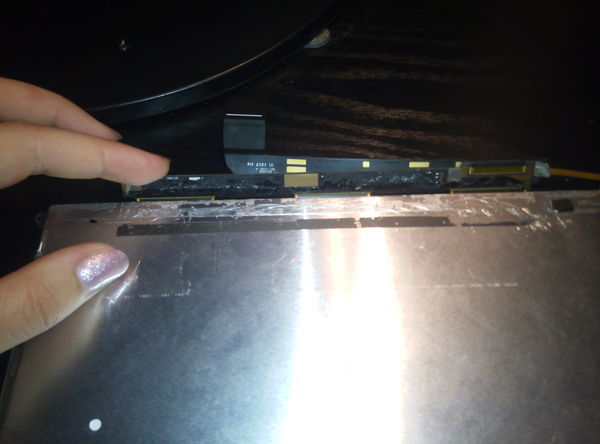

С трудом отклеиваем шлейф самого дисплея от металлической подложки...

Не забываем отцепить шлейф подсветки ;)

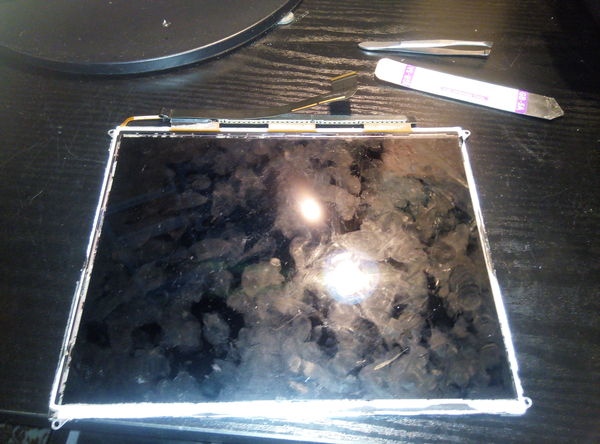

В результате через часик у нас остается вот такой вот дисплей, весь заляпанный пальцами, но свободный от скотча.

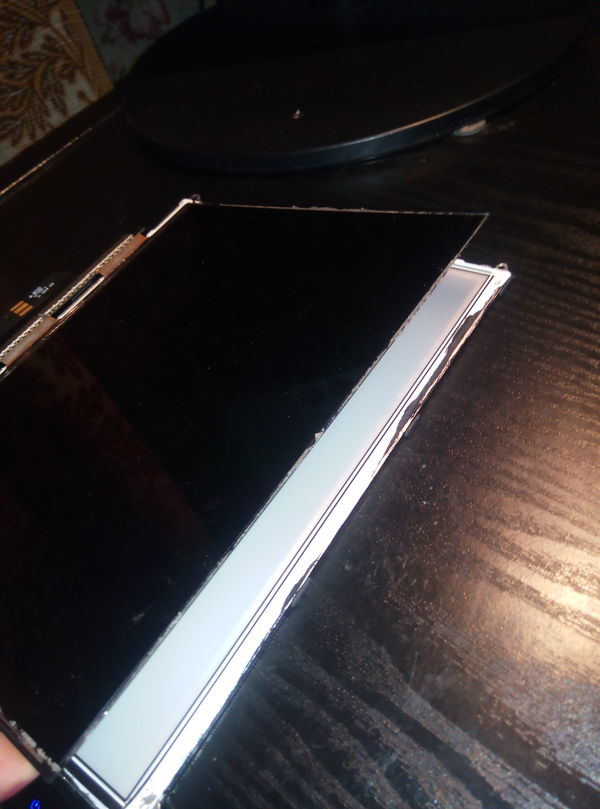

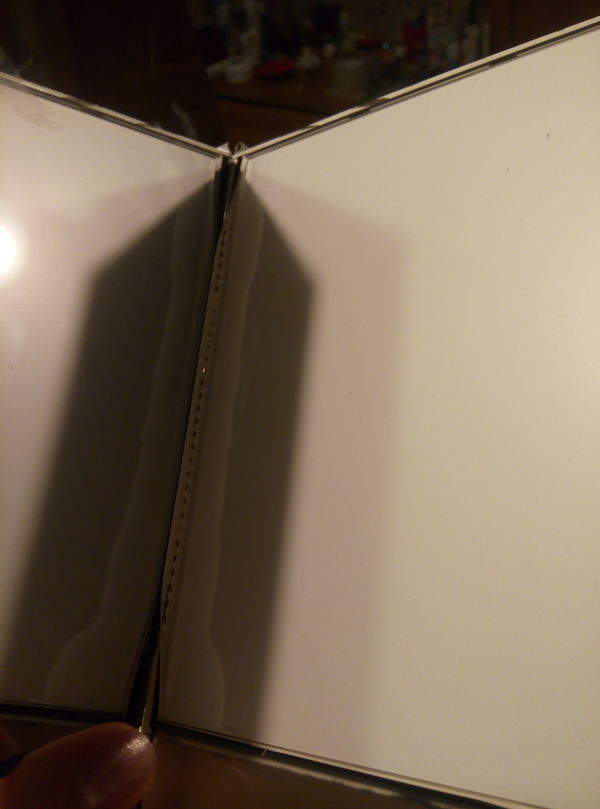

Ну что, поехали? Отсоединяем дисплей от подсветки!

АГА! Вот незадача! Я думала, между листами подсветки появился конденсат, а оно вон как, оказывается, это пятно на самой подложке расположено! Причем ни спирт, ни вода подложку не разъедают, поэтому я понятия не имею, как так получилось вообще. Посовещавшись с умными людьми, я решила, что поможет только замена подложки. Теоритически, конечно. Что ж, значит, надо менять подложку, и битый дисплей от iPad Air мне тут не поможет, ибо у них по-разному расположены шлейфы подсветки и дисплейный.

Будем менять подложку! Продолжение далее...

Ну а чтобы пост не был таким незаконченным, добавлю бонус что ли.

Меня в последнее время часто спрашивают, как перепаять наушники.

Мануалов много, но добавлю и я один.

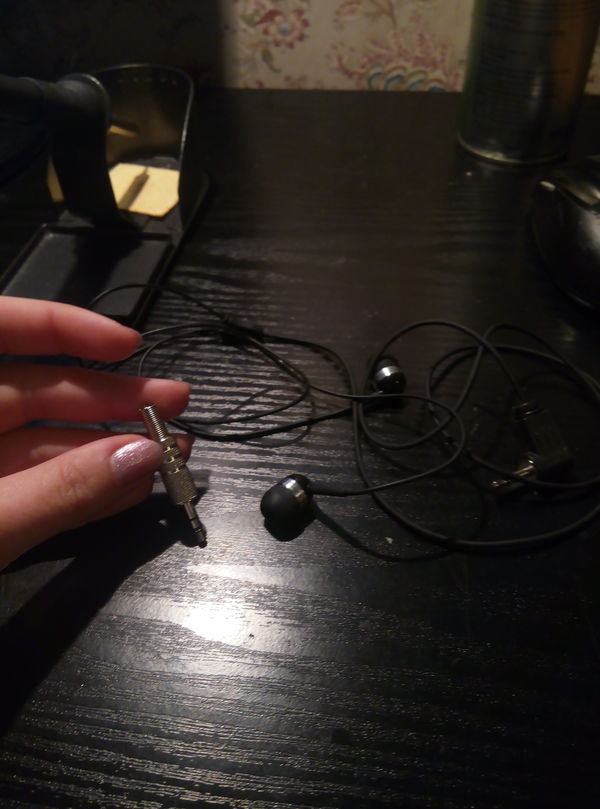

Нам понадобятся: наушники, новый джек, паяльник-флюс-припой и 10-15 минут времени.

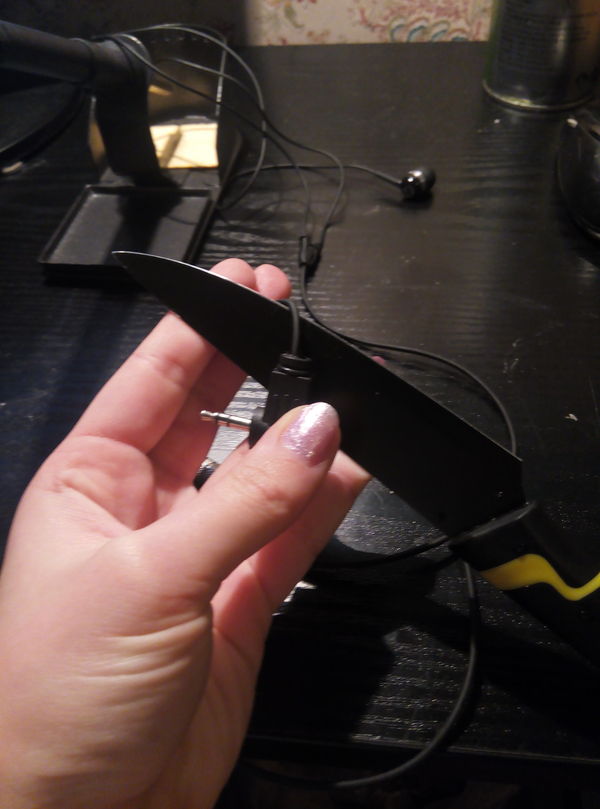

Стандартная ситуация, одно ухо не работает (кстати да, я уже перепаивала эти наушники), поэтому отрезаем старый джек вместе с частью провода, потому что излом обычно бывает как раз у основании джека.

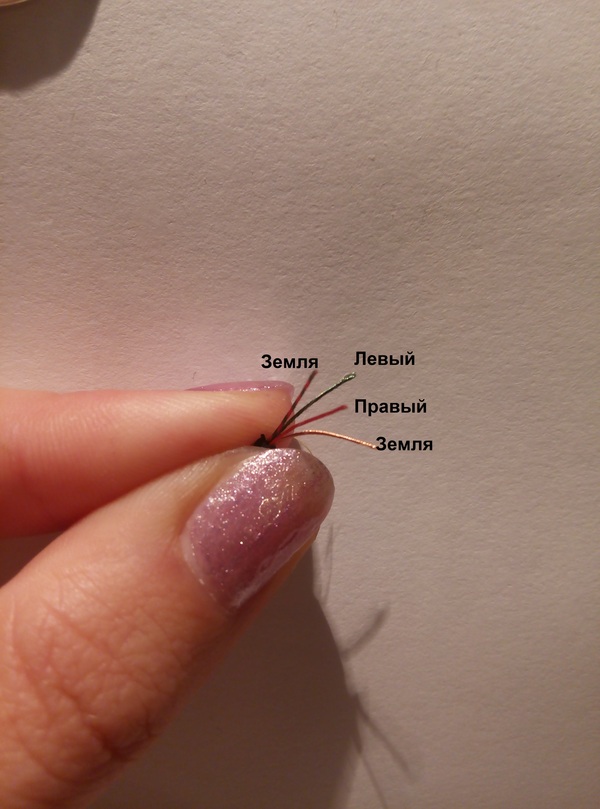

Наушники без гарнитуры, но в наушниках 4 жилы (мм, не знаю, почему так):

Не забываем залудить каждый!!!

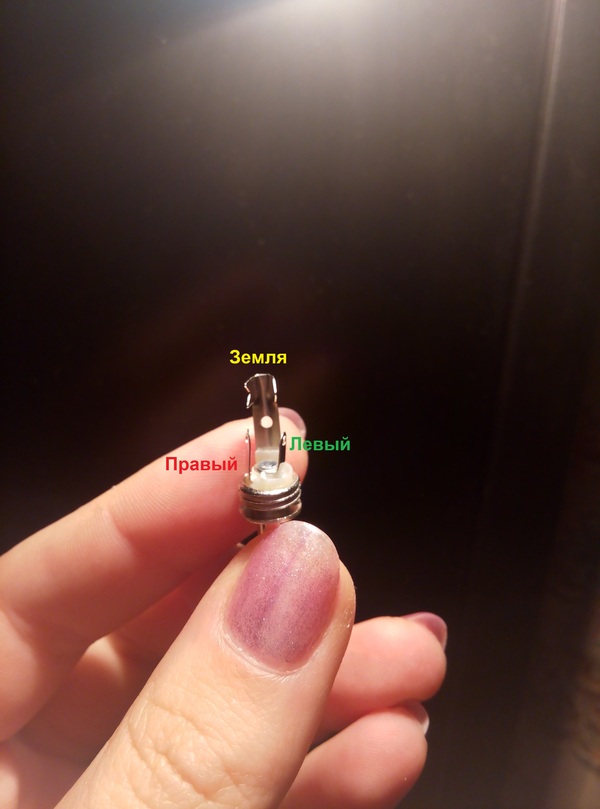

Подготовим джек: нафлюсим в местах, куда будут припаиваться проводки:

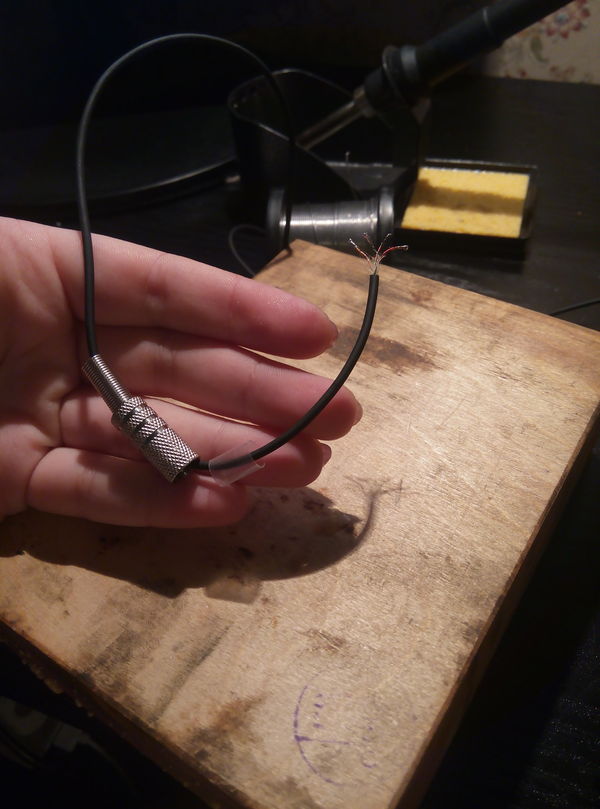

Надеваем пружинку, колпачок и пластиковый фиксатор на провод:

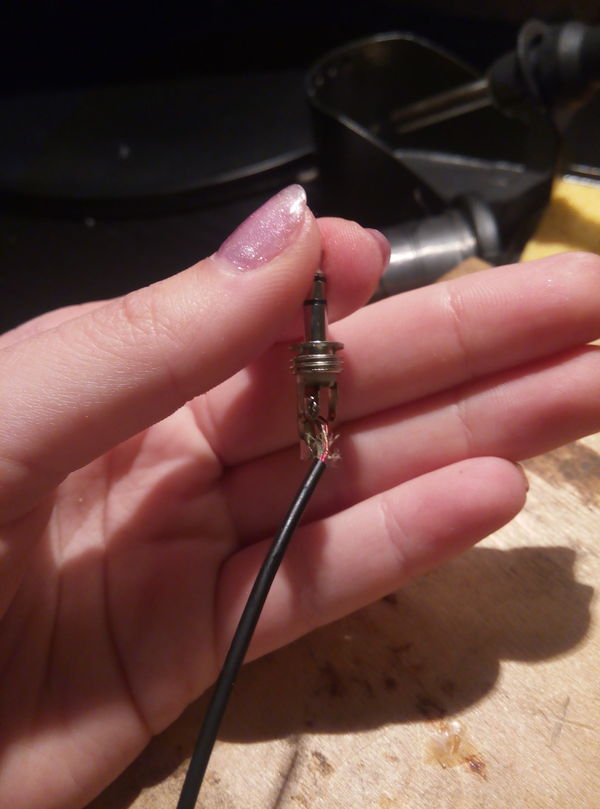

Паяем!

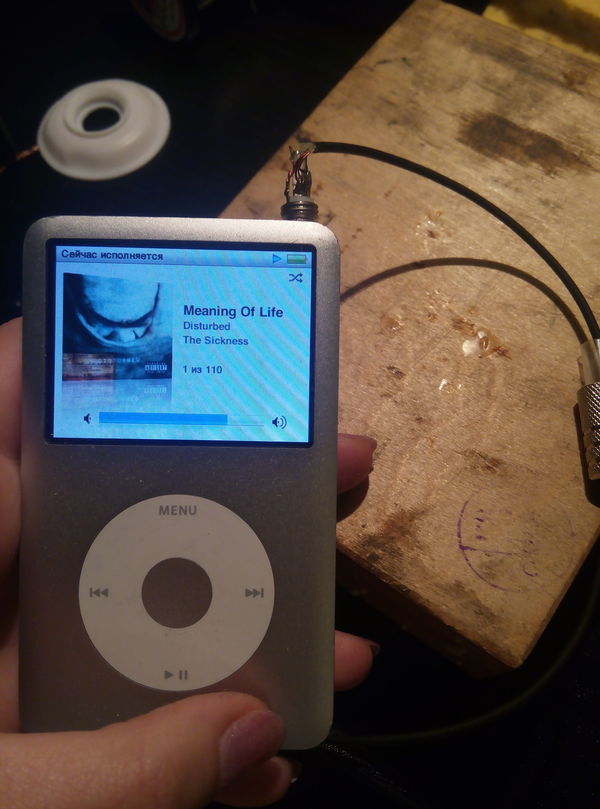

Проверяем. Звук есть!

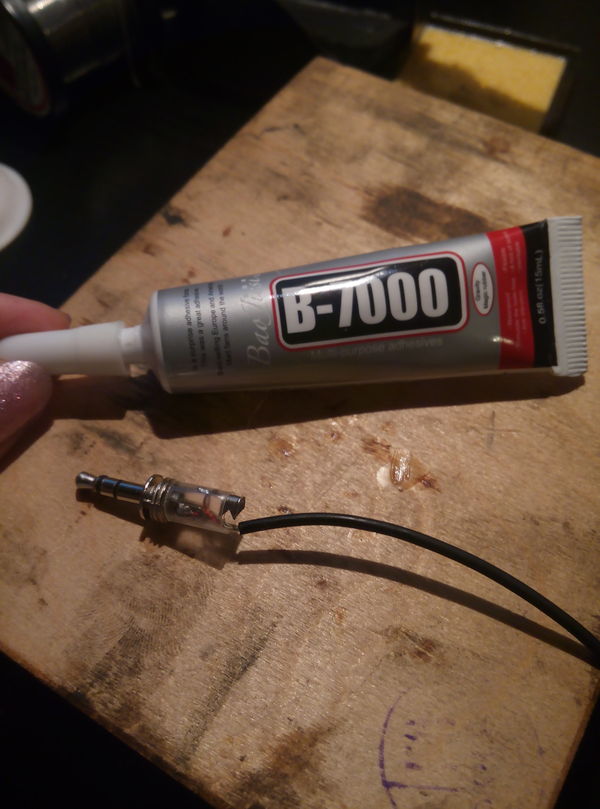

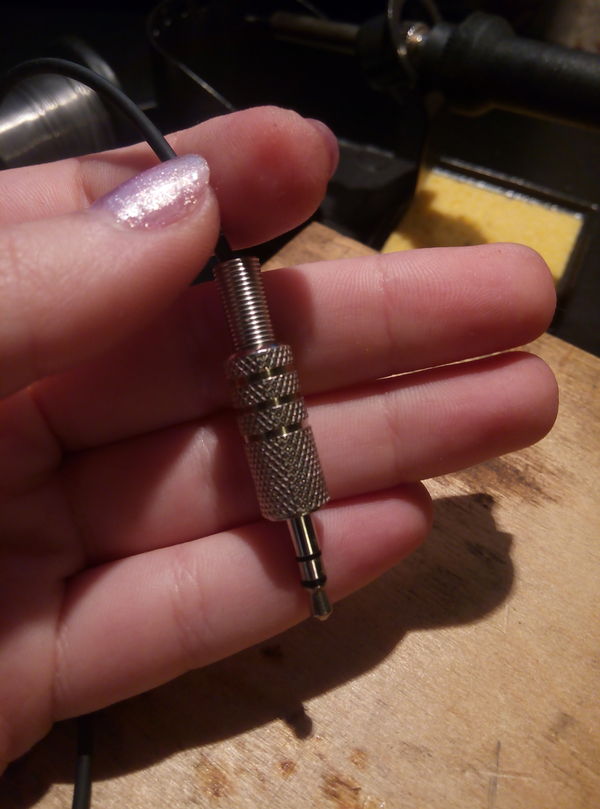

Надеваем пластиковый фиксатор на джек, можно залить клеем сверху еще, для надежности!

Готово! Вы восхитительны!

Всем трям! С вами снова я :) Кавардак в моей жизни устаканился, поэтому я наконец-то могу вернуться к любимому хобби ^_^

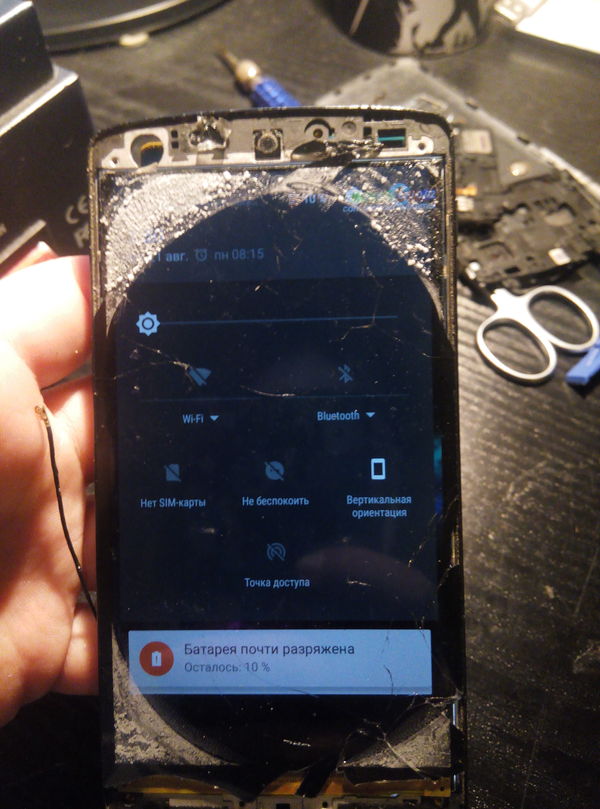

Сегодня у нас на переклейке LG Nexus 5. Я вообще крайне редко беру на переклейку стекол LCD, и дальше будет понятно, почему :)

Пока всё стандартно, начинаем разбирать телефон.

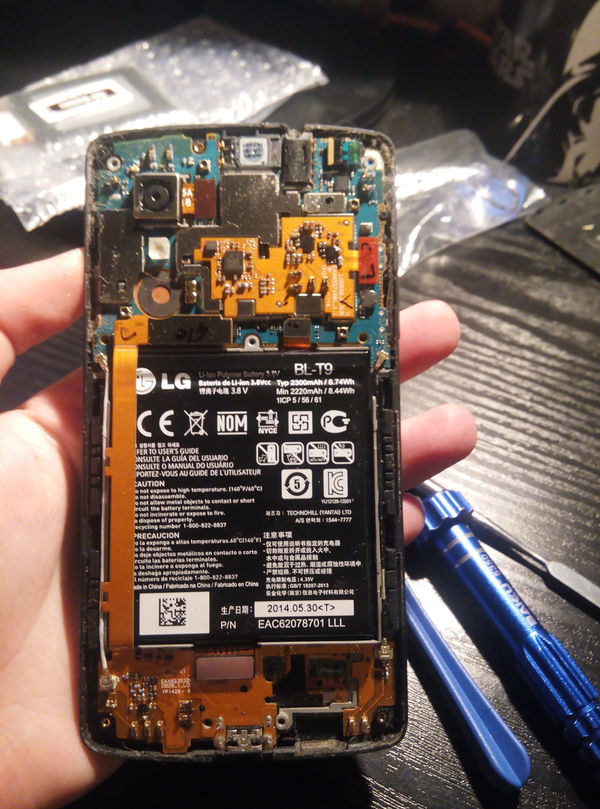

Откручиваем все винтики, сковыриваем верхние пластмассовые рамки, снимаем динамик...

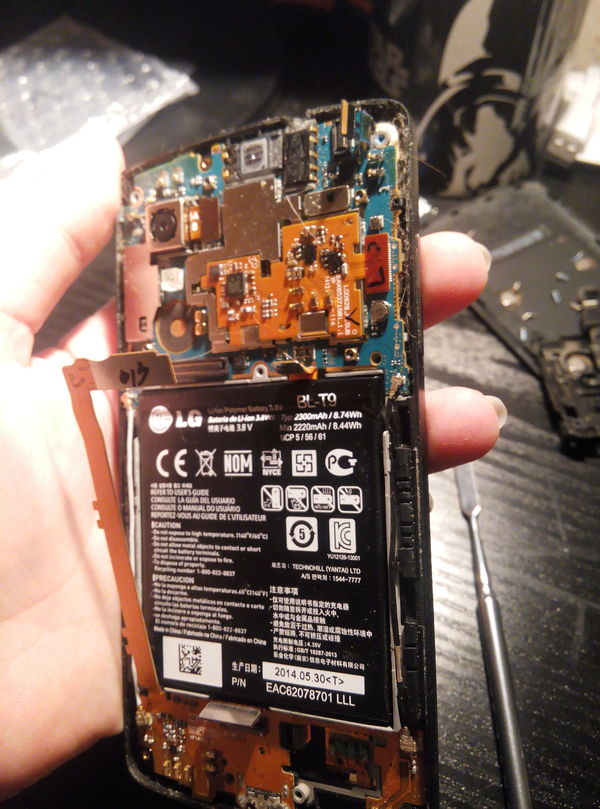

Отцепляем все шлейфы от платы (не забываем потом всё почистить, а то скоро тут картоху можно будет сажать, что, в принципе, в плохие времена и неплохо, но смартфоном будет пользоваться трудновато).

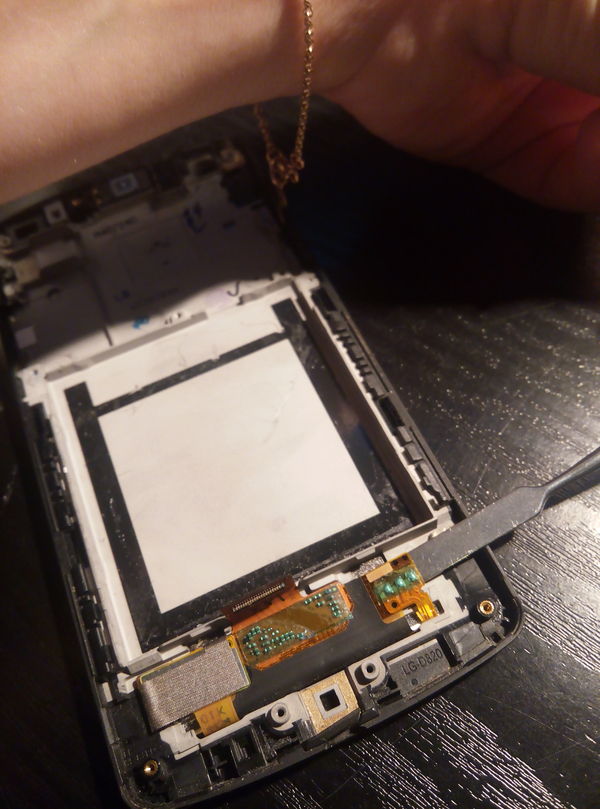

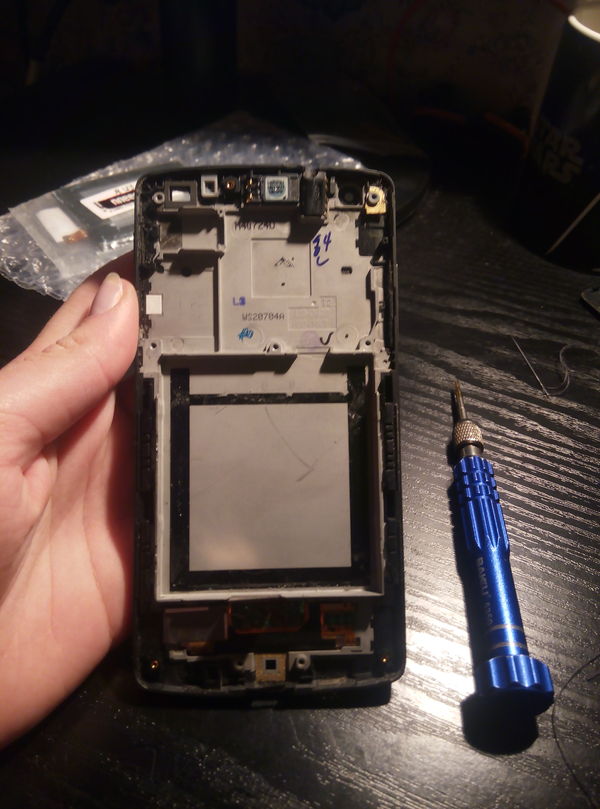

Снимаем вообще всё, чтобы перед нами остался дисплейный модуль в рамке.

Ну а дальше нам надо АККУРАТНО отковырять дисплейный шлейф, приклеенный к рамке, чтобы изъять модуль из оной. Для этого потихоньку прогреваем телефон, и дальше предельно аккуратно (шаг вправо, шаг влево - расстрел) подсовываем лопаточку под шлейф и отклеиваем сам шлейф. Приклеен хорошо, но и мы не пальцем деланные.

Наш главный герой извлечен из рамки. Само собой, не забываем про проверки на рукожопость - а стоит ли дальше делать или ты уже все сломал? В нашем случае всё ок, идем дальше :)

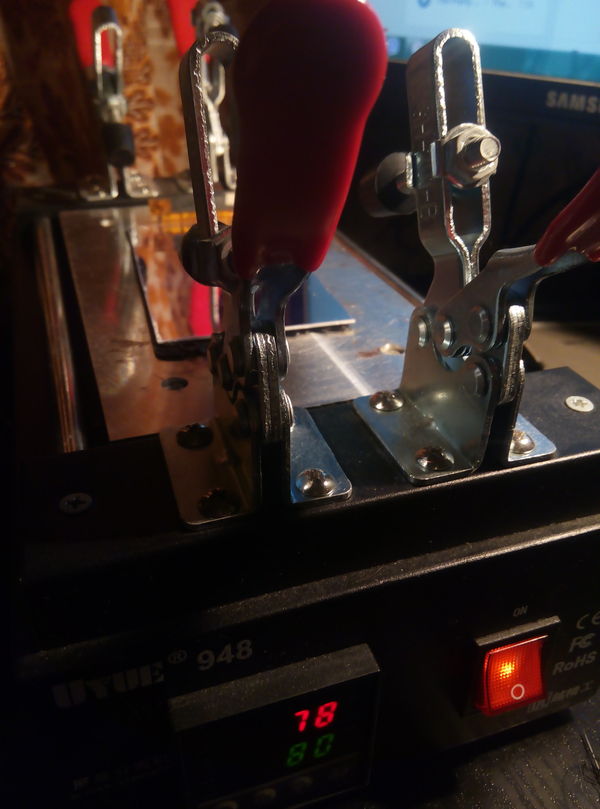

Дальше в принципе как обычно... Пока всё стандартно :) Греем модуль на сепараторе.

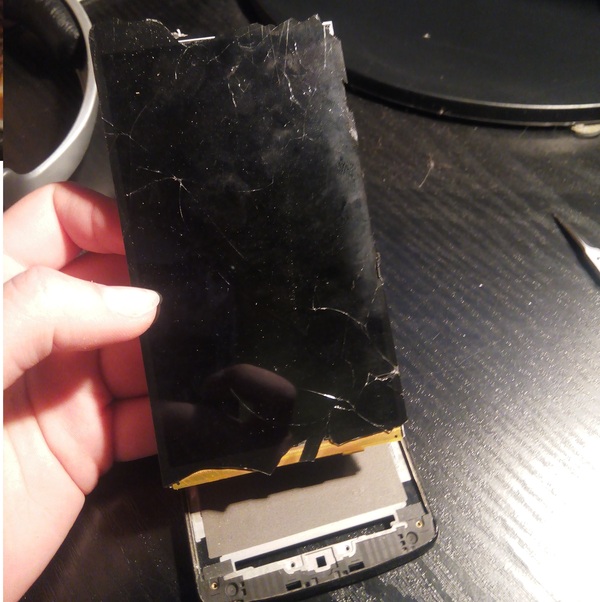

Снимаем стекло как обычно с помощью струны, не забываем периодические проверки на рукожопость...

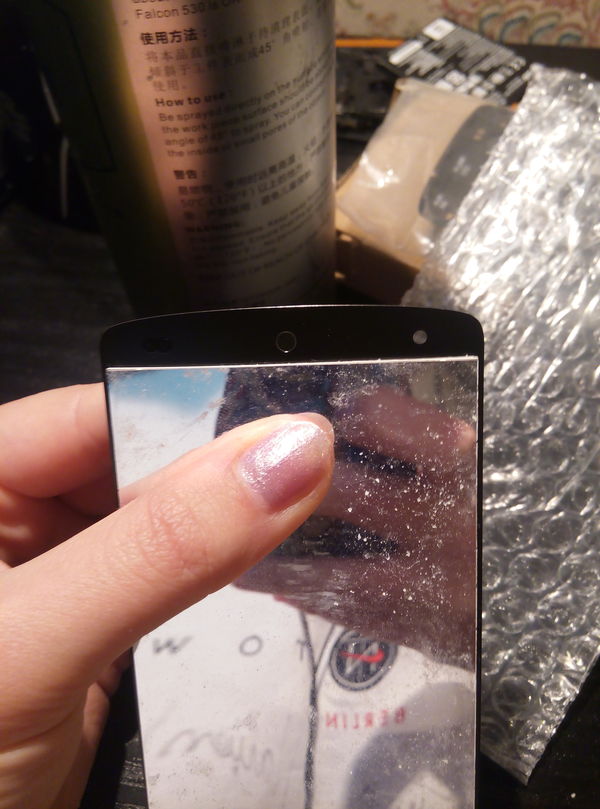

А теперь самое интересное, ради чего (отчасти) и был сделан этот пост. Когда стекло снято, нам остается только очистить дисплей, налить клей и отправить телефон в печь. Но! Испортить клеем подсветку у LSD проще простого, поэтому надо четко знать, сколько клея лить. У меня такого четкого знания нет, поэтому я сделаю по-другому :)

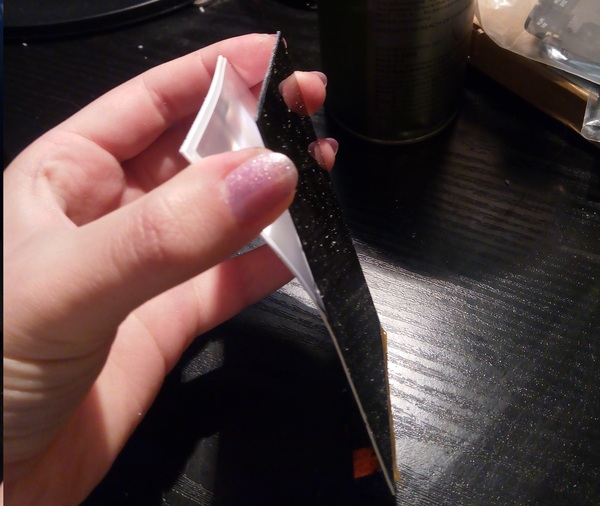

Немного прогреваем модуль феном сзади. Дальше надо действовать быстро! Подковыриваем пальцем подсветку, аккуратно отделяем от дисплея (обязательно следим, чтобы туда не попал никакой мусор).

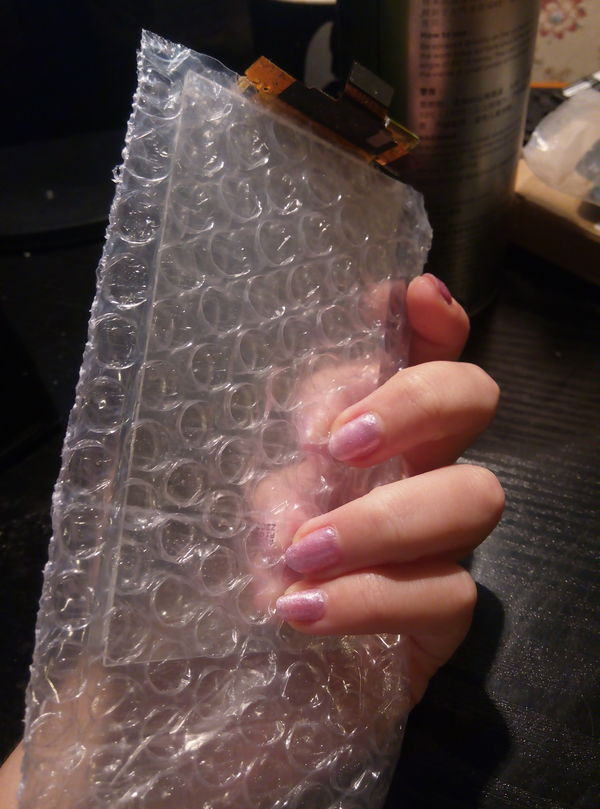

Иииии засунем подсветку в пакет, у меня под рукой был только такой, не обессудьте xD Для надежности еще заклеем его скотчем, чтобы всякая бяка не попала в подсветку.

Да, в принципе, это и есть та причина, почему я предпочитаю не брать на переклейку стекол LCD экраны (и то этот был взят чисто для демонстрации). Дальше, в целом, процесс стандартный - чистим дисплей, льем клей, кладем стекло, и в таком вот неприличном виде отправляем сушиться.

После того, как стекло склеилось, необходимо проверить, не попало ли клея на заднюю сторону дисплея, если попало - аккуратненько счищаем (я чистила обычными ватными палочками, смоченными в спирту), после - снимаем пакетик, устанавливаем подсветку на место и аккуратно придавливаем её пальцами.

Далее собираем всё наше безобразие назад в обратной последовательности. Включаем, радуемся и обещаем себе больше такой фигней не заниматься :)

А теперь о грустном... Работа наша часто основана на доверии, поэтому люди дают нам гаджеты, мы заботимся о них и возвращаем обратно. Увы, я в первый раз за всю свою ремонтную деятельность сталкиваюсь с тем, что за работу мне не заплатили :( Ребят, вот просто

Т.к. прошла почти неделя с того момента когда я аки Хатико жду оплаты, думаю, меня оставили с носом :( Что, впрочем, странно со стороны человека, у которого мне известна не только страничка вк, но и телефон, и даже домашний адрес... Коллеги-мастера, кто-нибудь сталкивался? Что вы делали? Проще всего забить, но чёт как-то обидно, стараешься-возишься, и тут на тебе...
