Ремонт двух объективов. Вытекает одно из другого...
Доброго времени суток, дорогие пикабушники!

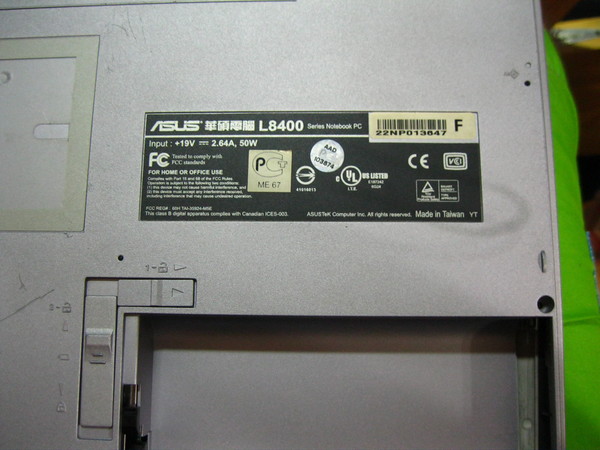

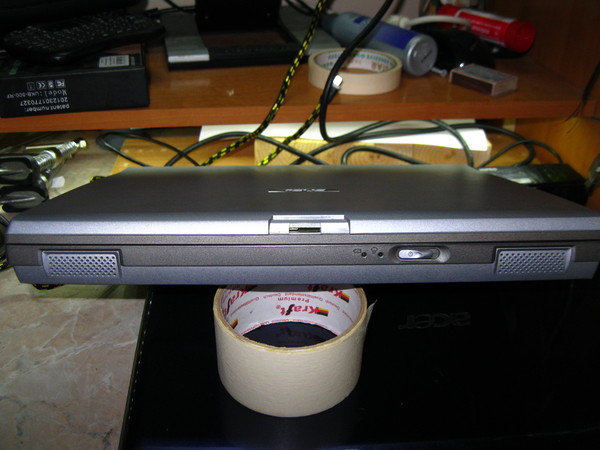

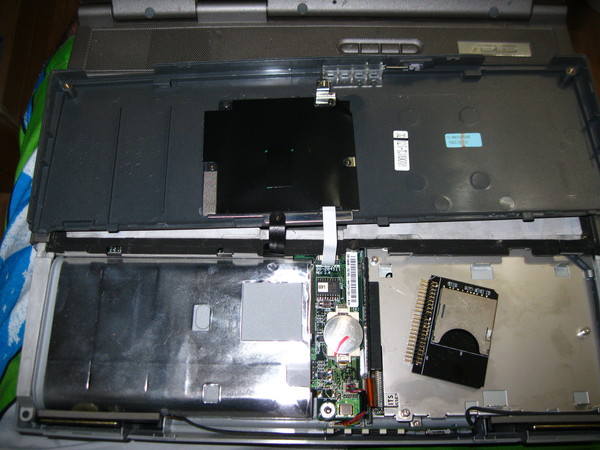

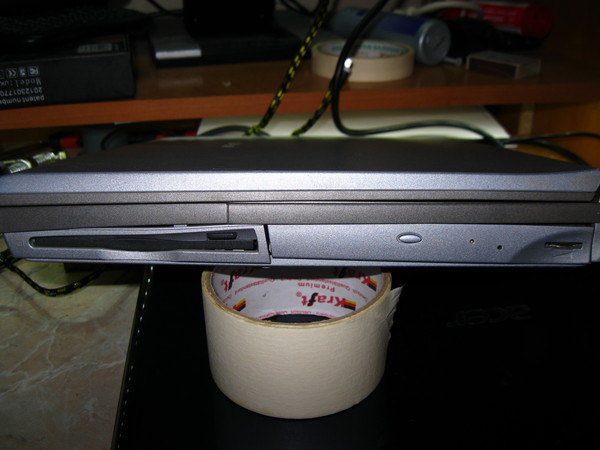

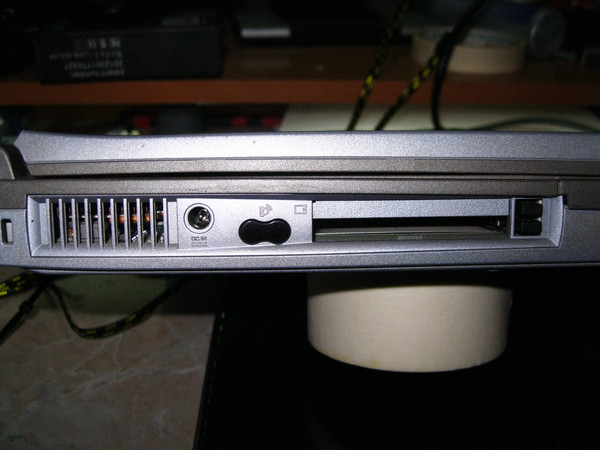

Принесли мне тут ноутбук, дорогой наш питерский пикабушник, с просьбой починякать ноут. Типа, чуть шевельнешь и вырубается.

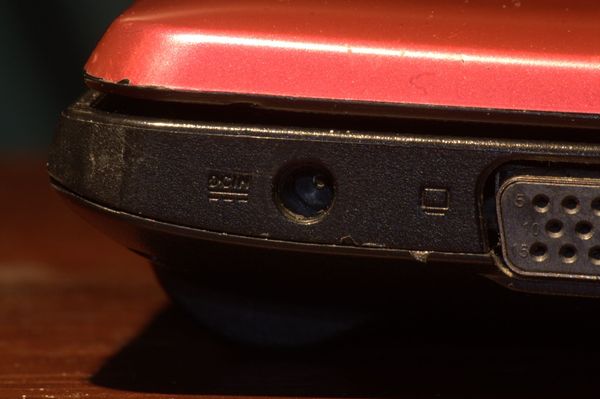

Смотрим на разъем, а центральный контакт в нем отломался.
Будем менять разъем.
Решил пофоткать зеркалкой и тут на тебе...
Фотик давал сестре, а она похоже его уронила коза . Ничего, натурой расплатится за свои грехи, она мне время экономить будет. Буду ее напрягать, чтоб поездила по городу, за разными детальками для разных потрⱯшков.

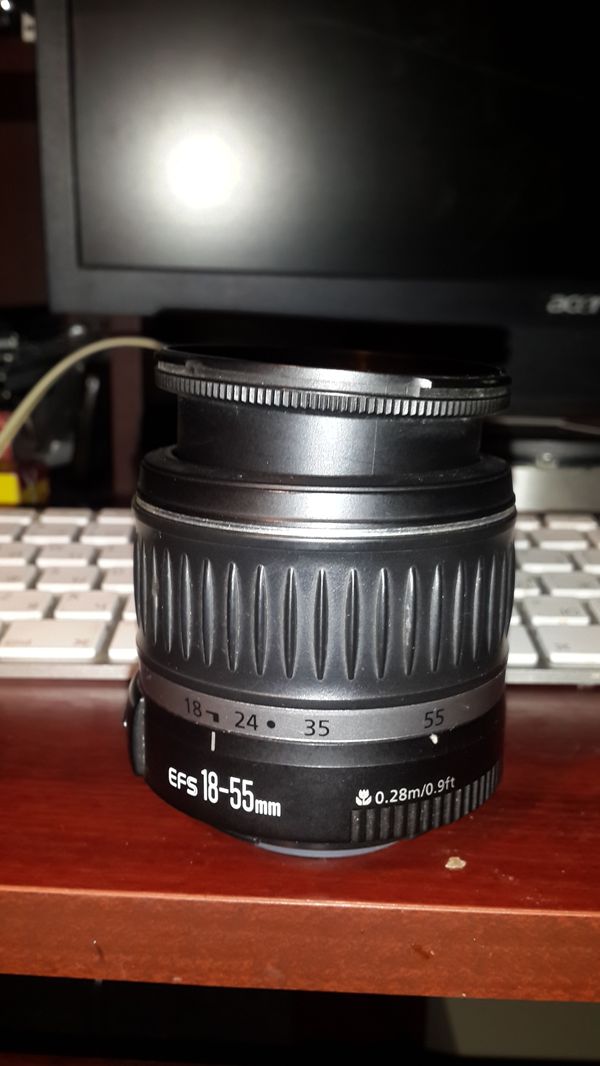

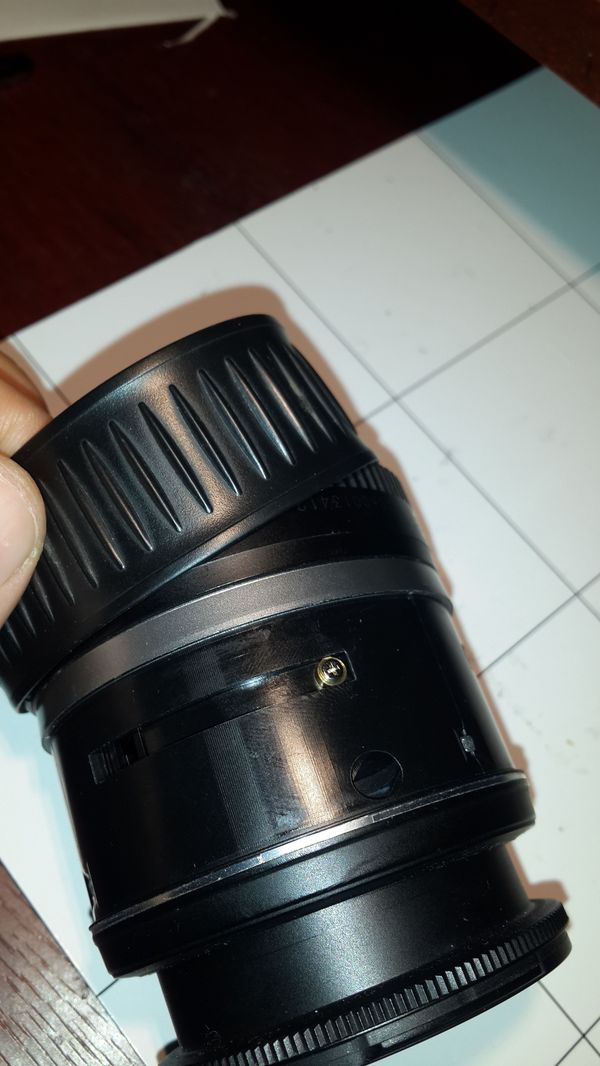

Вот так входнодную линзу перекосаебило.
Чтож...

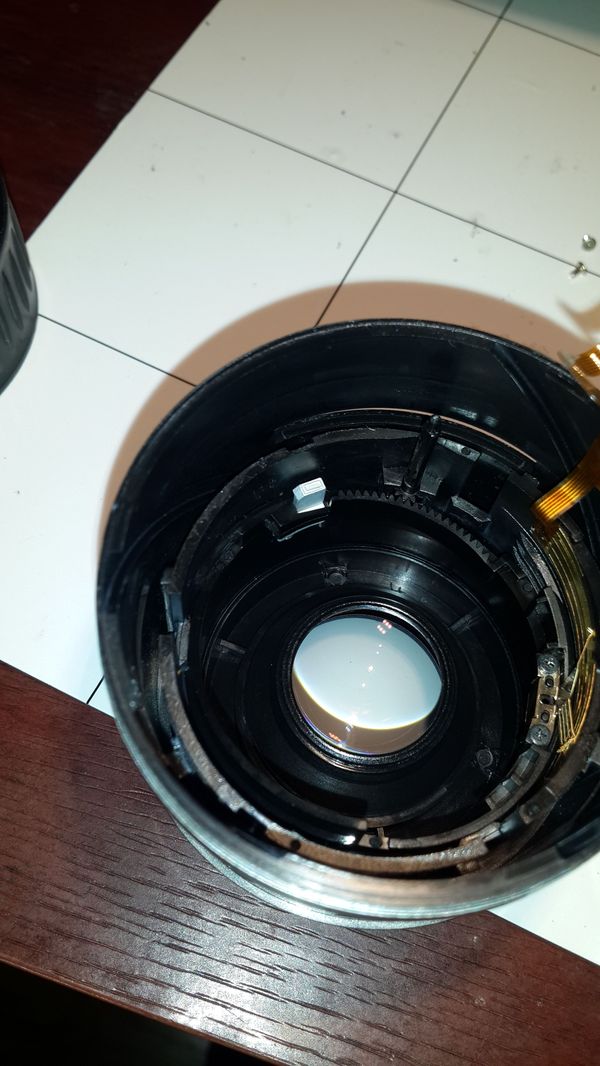

Будем потрⱯшить объектив.Вот его объективистые потрⱯшка.

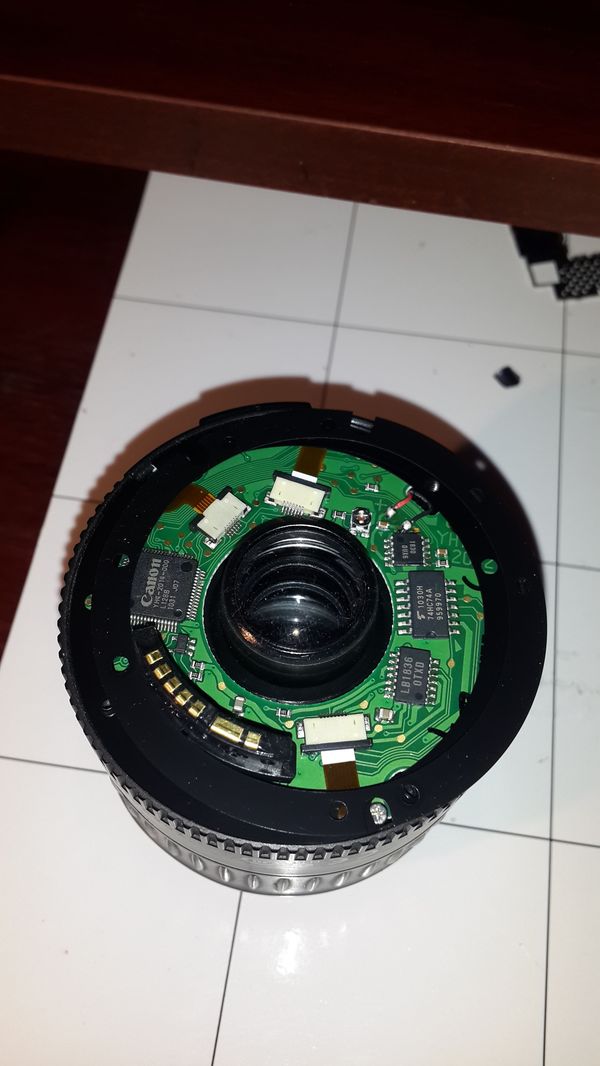

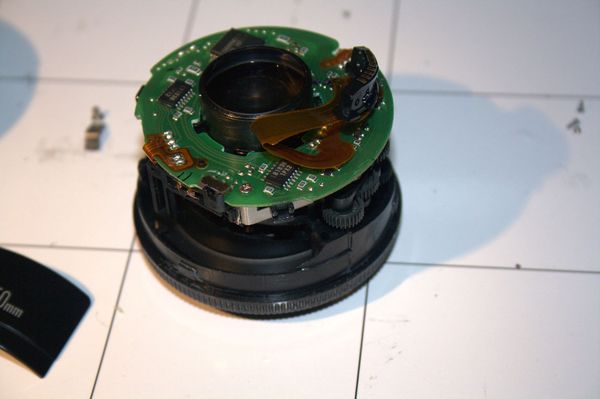

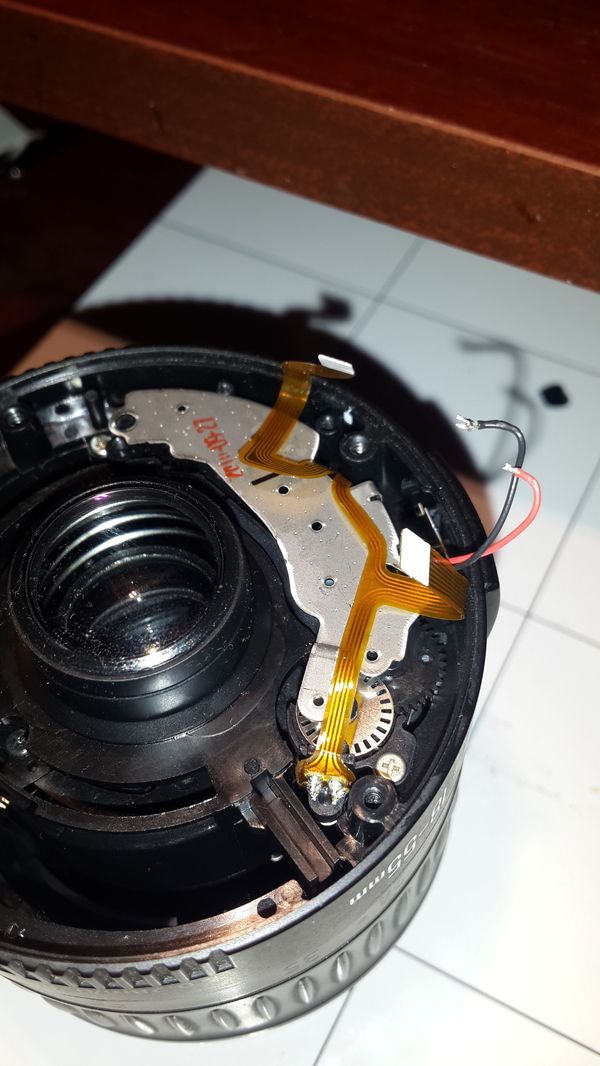

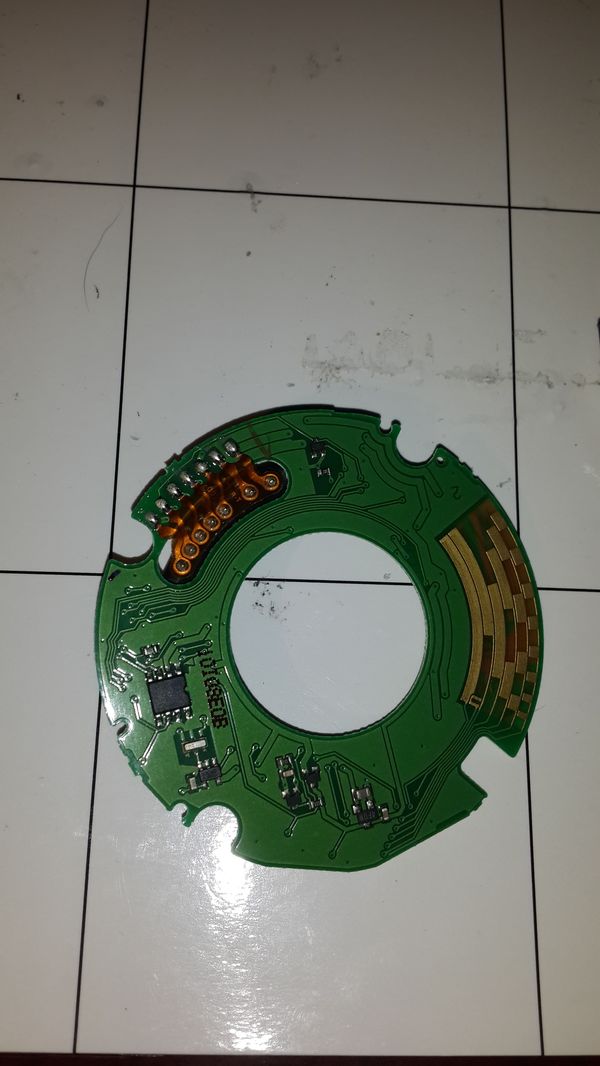

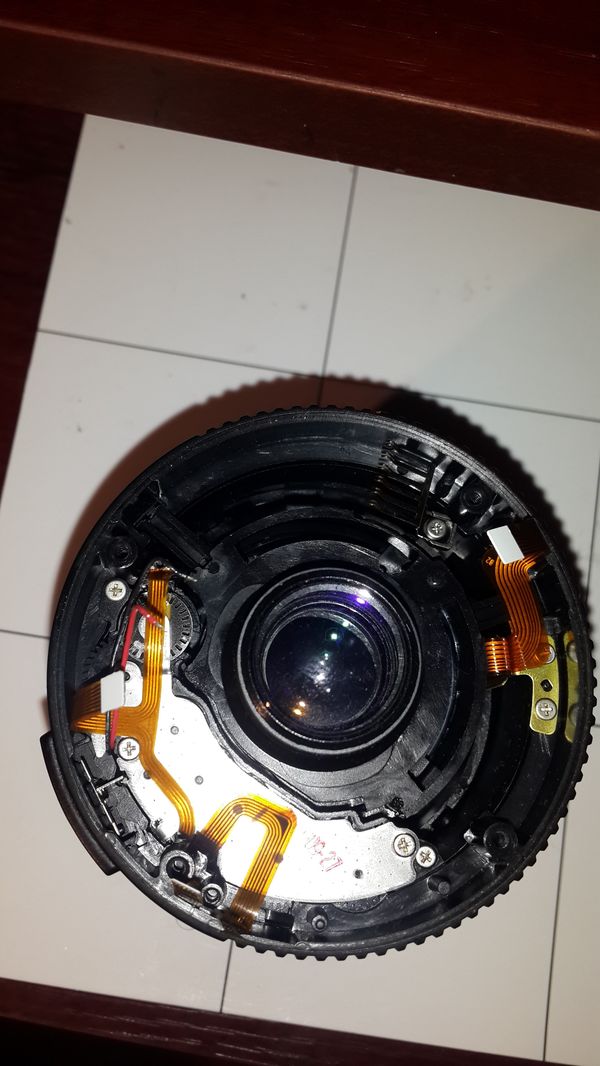

Вот электроннообъективестые потрⱯшка с обратной стороны.

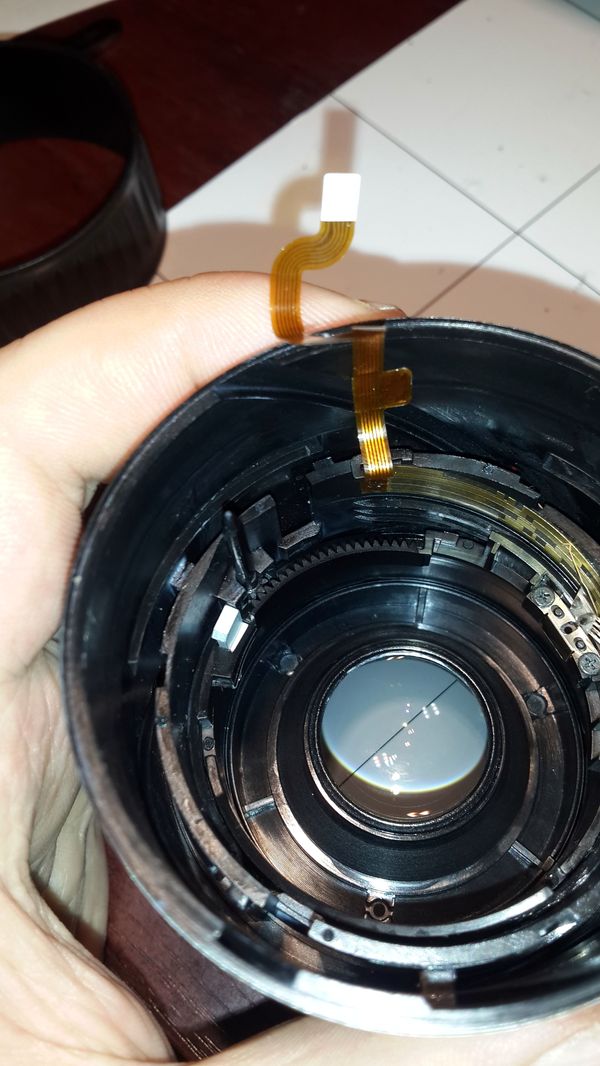

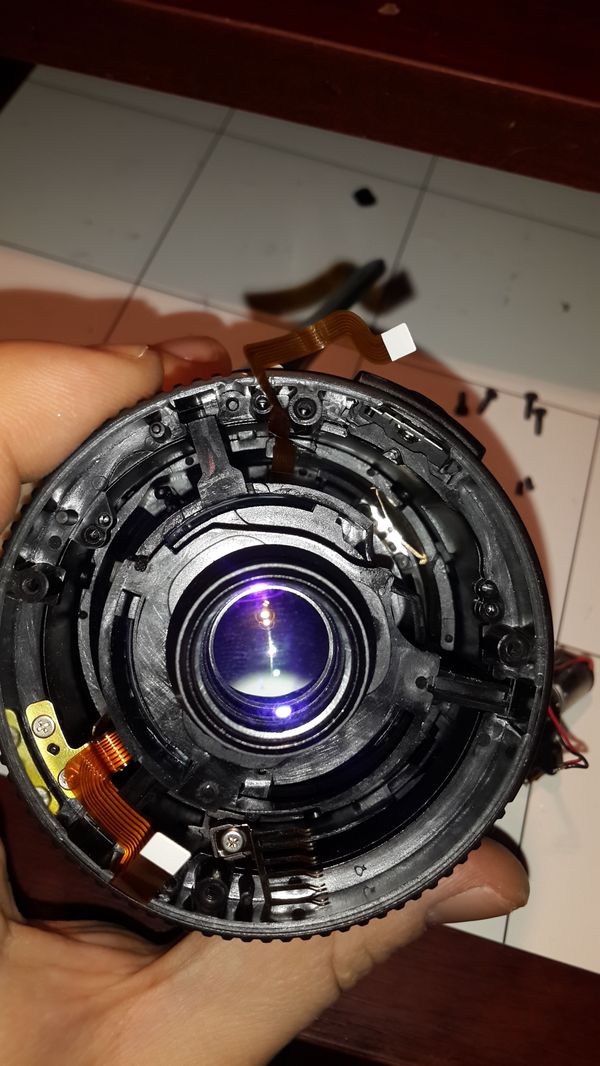

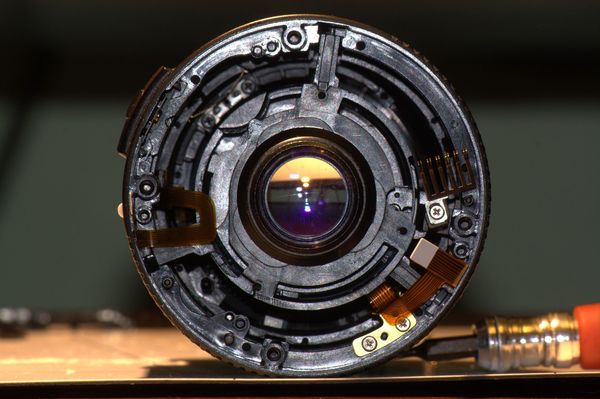

Вот такая механика располагается в объективе.
Блин, обожаю ковыряться в механике!!!!

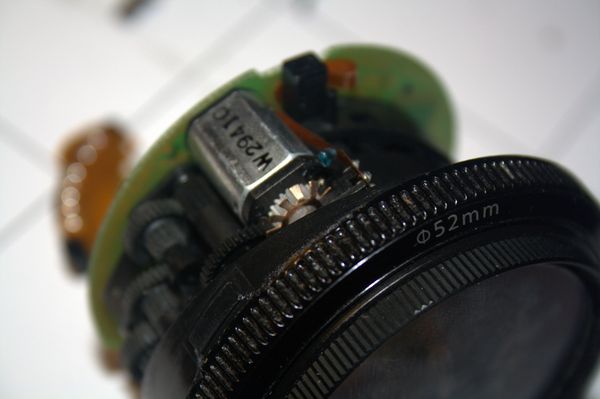

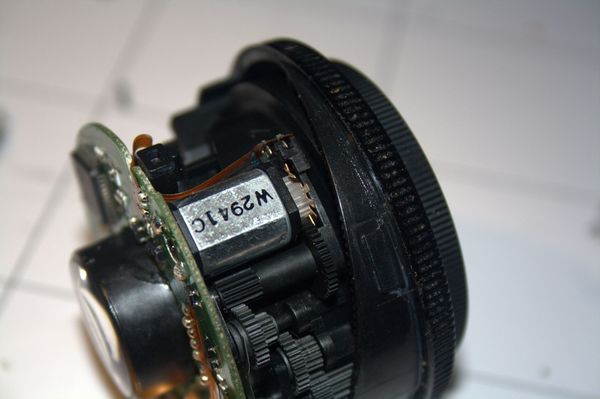

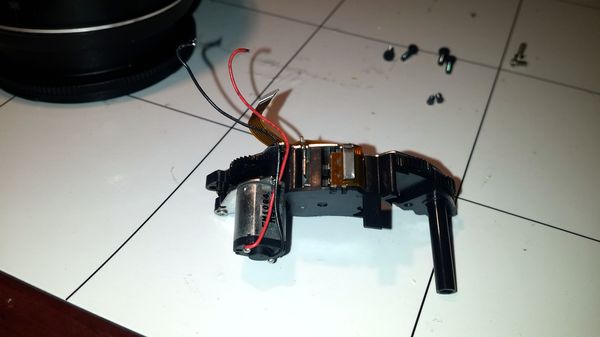

Вынимаем моторчик с редуктором.

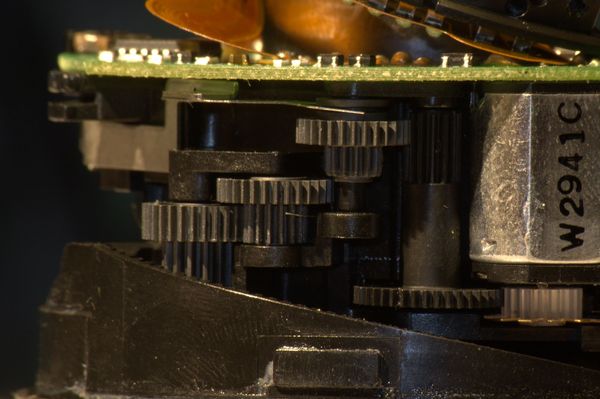

Во! Какая красота!
Вот так реализована подстройка более точного фокуса.

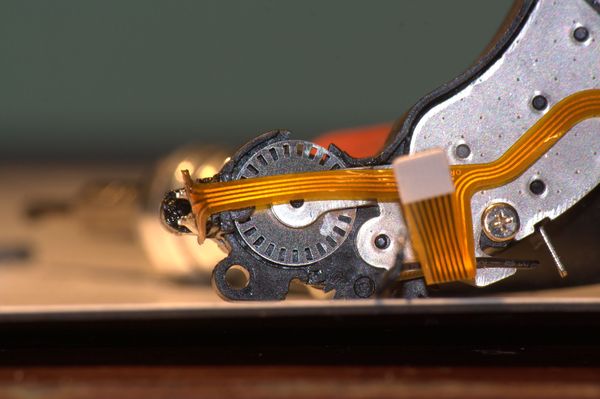

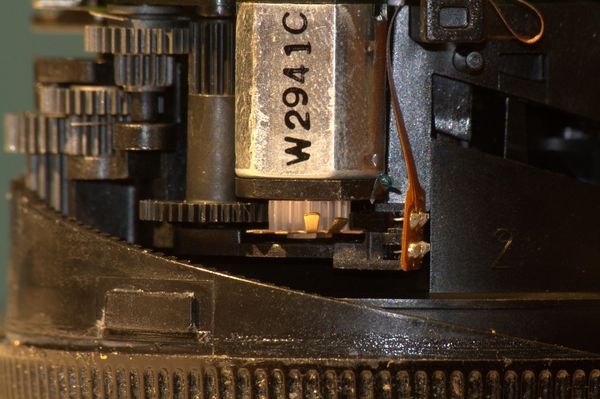

Здесь, на картинке, находится модулятор. Слева, под шлейфом, оптопара.

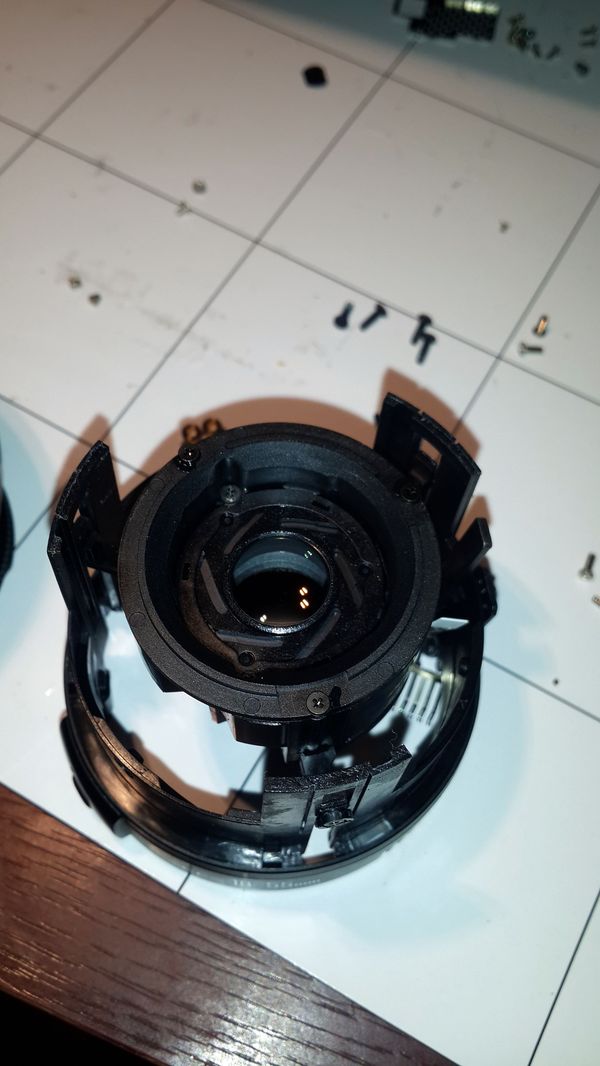

Заглянем в механику.

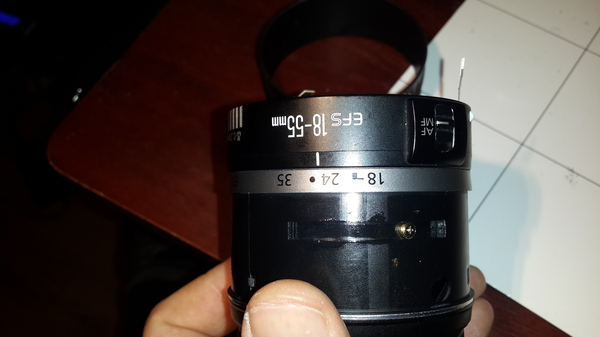

Там видно, что входная линза перескочила через резьбу.

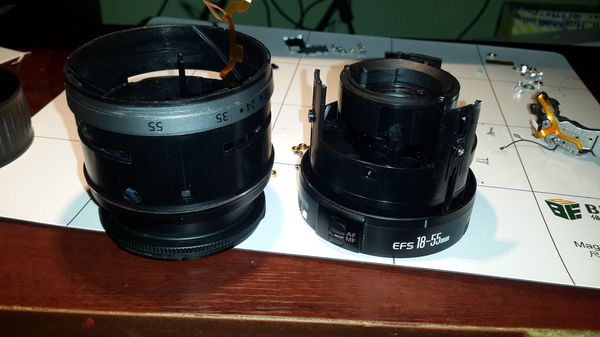

РаспотрⱯшим саму механику.
Снимаем резиновую хреновину и откручиваем "аля подшипник".

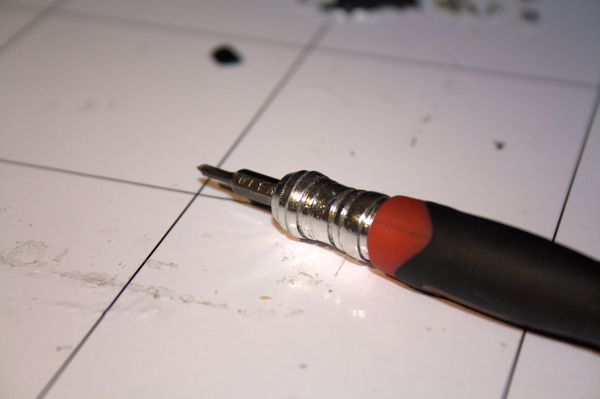

Отверткой заправим линзу в нужное место.
Вот так реализовано показания координат положения фокусного расстояния.
Собираем всю механику обратно и проверяем. Не забываем механику выставлять по меткам, иначе она шуршать не будет.
Заодно и подшипники смажем маслицем.
Собираем окончательно и проверяем.

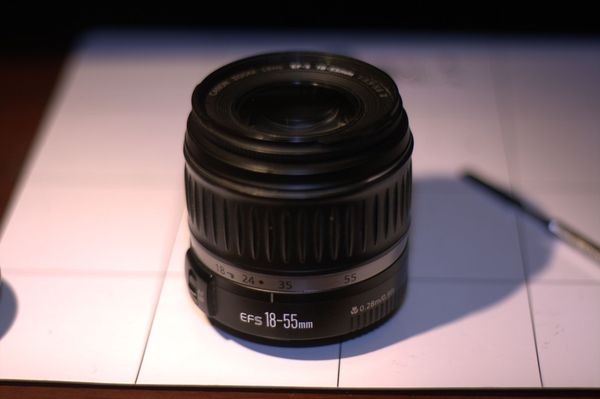

Проверка объектива на фокусировку.

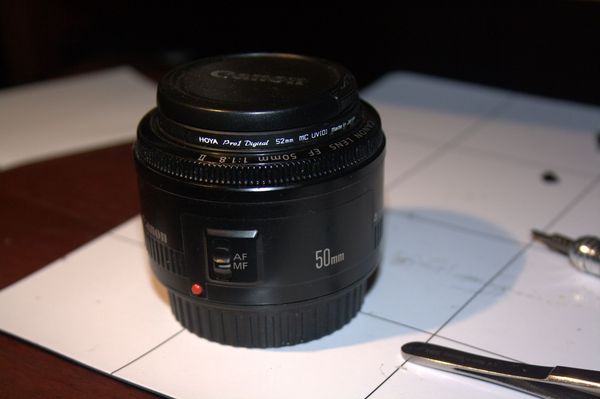

И тут я вспомнил, что еще лежит один объектив, который давали в ремонтик....
Этот объектив уронили и у него перестал работать автофокус. При попытке работать с автофокусом, линзу клинит и в редукторной системе слышны перескакивания шестерней.
РаспотрⱯшим его.
Сразу видно, что у модулятора с редукторной системой пару "усов" загнуло.
Загибаем "усы" обратно и готово.
Собираем, проверяем, готово. Автофокус заработал.
