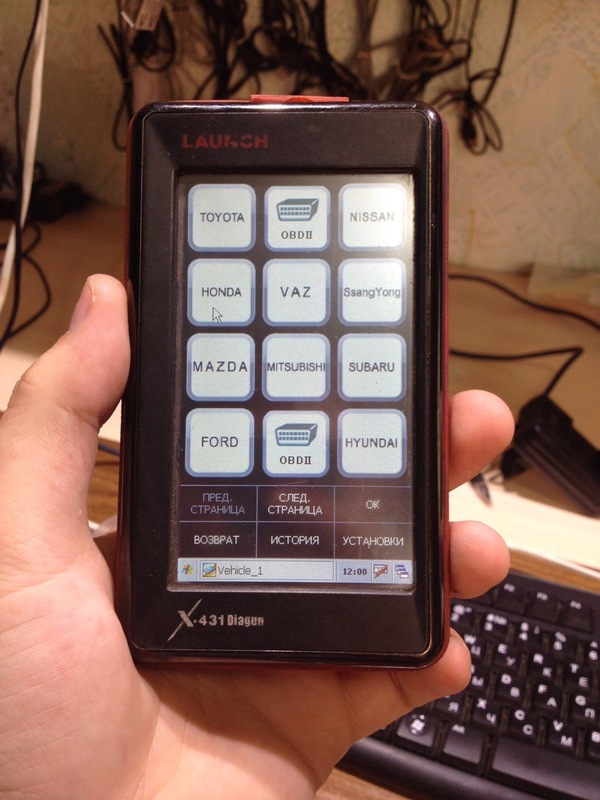

Платы у них совершенно одинаковые, отличаются только прошивкой, по этому, распишу всё в одном посте.

Симптомы, при которых сканер может вылечиться прошивкой:

1. Висит а заставке.

2. Не включается.

3. Пишет "No power! System will power off!" и выключается.

4. Не работает часть функционала. Например не видит карту памяти.

Приступаем к прошивке. Работает всё это дело только под Windows XP. Сразу оговорюсь, прошивок в свободном доступе нет, так что извиняйте. )))

1. Для начала следует изготовить прошивочный LPT кабель, для соединения с JTAG сканера. Провода должны быть хорошего качества и не особо длинные, ~10 см., иначе они будет собирать на себе помехи, скорость прошивки будет низкой, в процессе прошивки сканер будет отваливаться.

2. Устанавливаем GIVEIO драйвер, для работы с LPT портом. Кидаем файлы в c:\windows\system32\drivers\ и регистрируем в системе запустив install.reg.

3. Устанавливаем программу H-JTAG и приступаем к настройке.

* В разделе Settings > USB/LPT Selection выбираем LPT(Parallel Port)

* Для выбора и проверки LPT порта нажимаем Settings > LPT Port Settings, затем Port Testing

* Затем в Settings > LPT Port Jtag Settings, настраиваем как на скриншоте.

4. Припаиваем изготовленный кабель к плате сканера, цепляем к LPT порту, подаём питание и включаем. Лучше всего запитать от ЛБП, подключенному через бесперебойник. Сканер шьётся долго и очень привередлив к питанию, обидно будет, если отвалится на середине процесса.

Если всё сделали правильно, H-JTAG Server определит наш проц.

5. В окне H-JTAG Server, нажимаем кнопку с пиктограммой F, запустится H-Flasher. В разделе Flash Selection, выбираем нашу флешь память.

6. В разделе Configuration указываем RAM Start Address: 3000000000, INIT TCK и PGM TCK: DEFAULT. Если затёрт загрузчик, задаём старт с 0000000000 адреса и шьём. После прошивки загрузочной области diagun отвалится, далее дошиваем с адреса 3000000000.

7. В разделе Programming, выбираем Type: Plain Bitary Format(Main + Spare/Oob), Src File: указываем путь к файлу прошивки, в зависимости от версии вашего сканера. Перед прошивкой желательно отформатировать флешь память(Erase).

8. На плате нажимаем reset, затем, спустя 1-2 секунды, в окне прошивальщика Check, после удачного определения, Programming. Процесс прошивки займёт ~1/~3 часа на скорости ~12кб/с, в зависимости от версии вашего сканера.

Собственно всё, ждём, имеем на руках исправный аппарат. )))

Моя группа в вк: https://vk.com/igor_repair

Попал на ремонт "летучий", отказывается видеть симку.

Разбор начинается со снятия задней стеклянной крышки. Бросаю аппарат на подогрев, потом аккуратно тонким предметом ( использую защитную плёнку с проклеек) по периметру отделяю заднее стекло. Стекло говенного качества, поэтому разбить его - как два пальца обоссать, будьте аккуратнее. По краям отходит без особых усилий, основное скопление скотча видно на фото

Дальше все просто. Нужно открутить винты и не забыть вытащить лоток симки.

Осталось самое сложное. Посмотрел я на сим-считыватль и понял, что в моих закромах такого нет. Будем разбирать его и восстанавливать

Отрезаем ножку от донора и припаиваем к нашему ( левая нижняя ножка). Как-то так... В идеале нужно менять запчасть целиком, но за неимением её - и так сойдёт

Слева- моноблок, справа- монитор с усилителем и колонками (к нему прилагается переходник AV-VGA и DVB-T2 приставка. Тогда это получается неплохой кухонный телевизор) . Собрано из разного хлама, потрачено не больше часа на каждый аппарат. Предназначение- тестирование жёстких дисков, памяти, и др., мониторы в ремонтной мастерской.

Электроника- от ноутбука с выгоревшем разъёмом под шлейф матрицы, монитор от 17-дюймового асуса, матрица- 19-ка от какого-то самсунга. HDD- от старого системника. Маленькая платка на переднем плане- шимка на 12 вольт для питания HDD.
