Вот так выглядит мерцание подсветки.

Ну, а полосы -

Да собственно вот они.

Начать в первую очередь следует с разъема модуля -

Вот в таких порослях он был.

Чистим-моем, ацетоном.

К печали, аппарат - рефка. На нем заменено стекло на модуле, задняя крышка, и материнка явно была залита, о чем свидетельствует индикатор -

Та самая красная уже бумажка)

Ну да ладно, постараемся вернуть аппарат максимально к жизни.

Отделять модуль от пластика - дело гиблое, потому как неизвестно, как все склеено. А модуль стоит 200$. Рисковать желающих нет) Потому - вычищаем разъем, проверяем все рядом по плате - элементы в порядке. Ну и собираем назад. Да, осталось немного полос поперек экрана по подсветке, но аппарат стал вполне себе "юзабельным".

Ну и второй пациент - мейзушка. Кстати, нравятся они мне - ладно сложены, складно собраны)

Проблема - после падения, стало плох слышно говорящего.

Проблема частая, и довольно известная - чаще всего, по моей статистике, забивается микрофон пылюшкой, ну или резинка на микрофоне съезжает.

Так оно и получилось -

Вот тут у нас микрофончик, скидываем резинку, чистим под ней, ставим на место да так, чтоб она была "соосна" с отверстием в крышке аппарата, и все.

Аппарат возвращен владлице, она довольна:)

Вот такие вот ремонтики в последнее время.

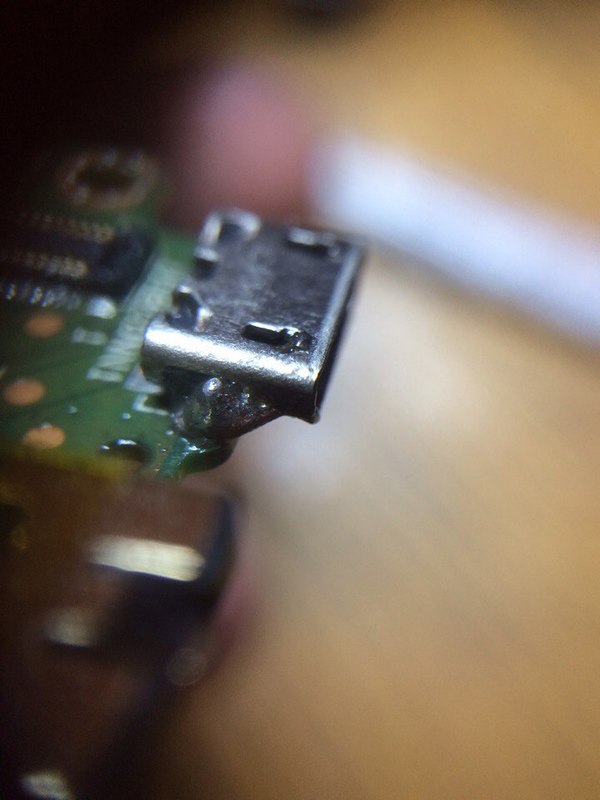

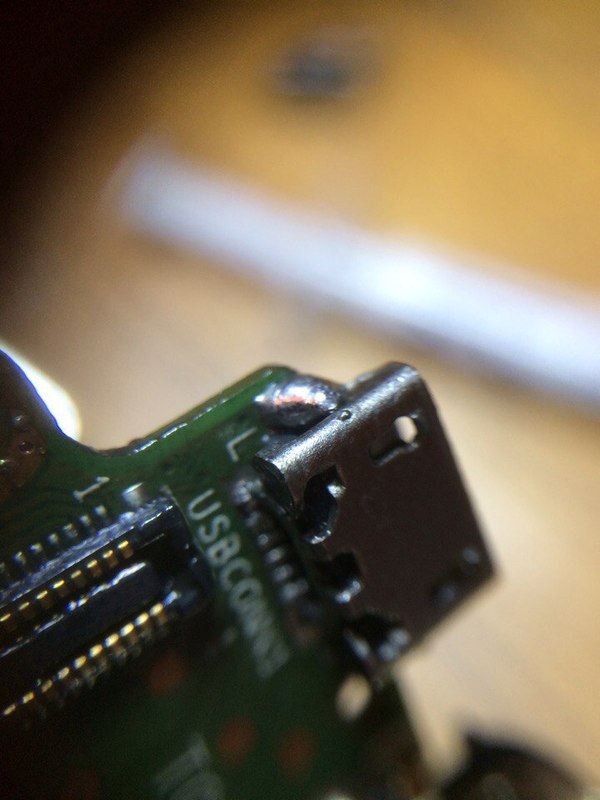

Вскоре - 1+1 третий - переклейка стекла (пока еще никто не делал, но скоро, очень скоро...) и падший ноут - упал прям на разъем зарядки - и не включается)

Спасибо всем за внимание, и надеюсь, мои посты являются полезными.

P.S. и да, традиционно  - я не работаю в сервисе, это у меня хобби)

P.P.S. к сожалению, частенько не могу делать все быстро - ибо основная работа иногда требует к себе внимания, а так же отсутствие некоторых запчастей рядом с домом)

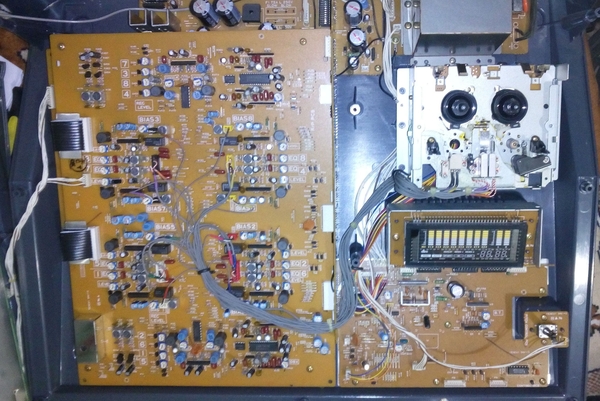

Разбираем агрегат.

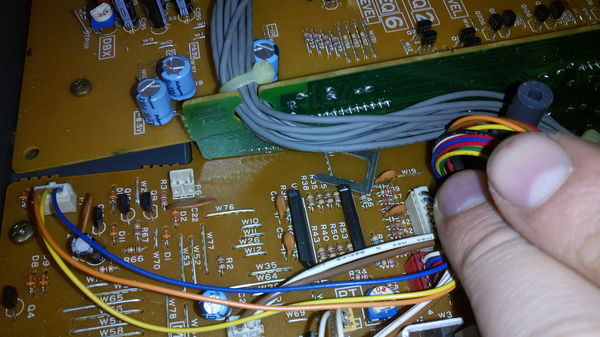

Замечаем небольшую детальку...

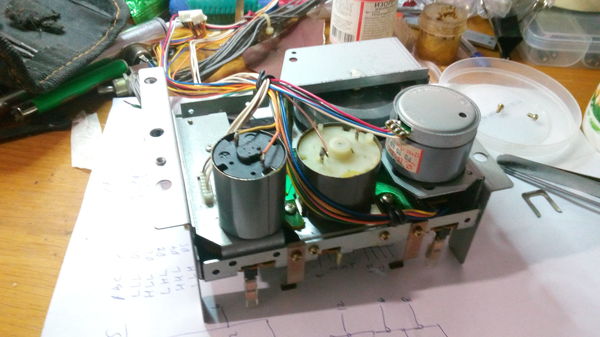

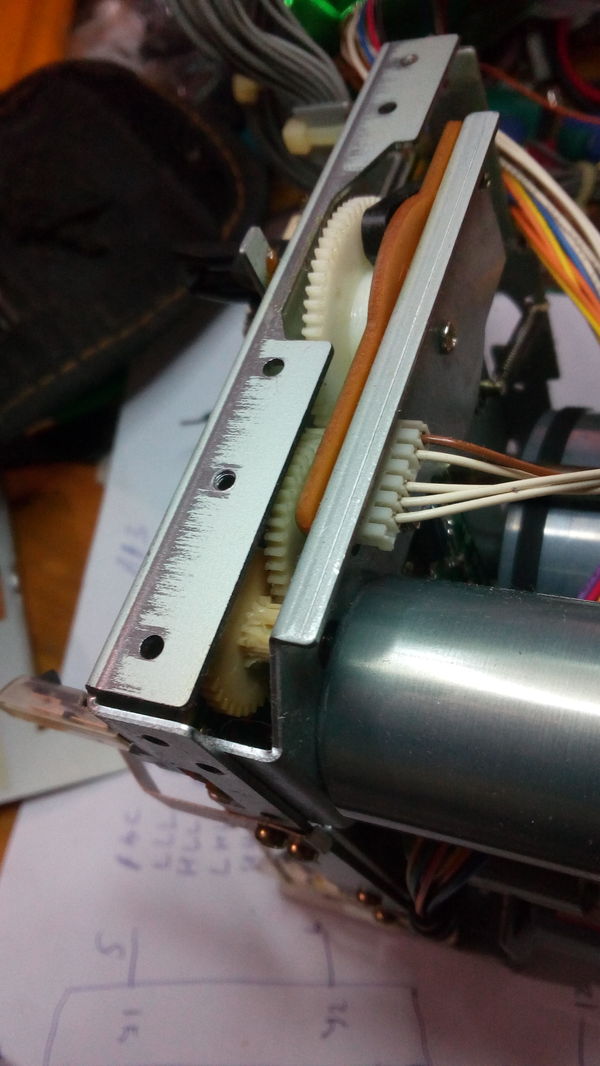

Как потом выяснилось (путем внешнего осмотра узлов и сверкой деталей в сервисмануале) это деталь не от него, как и когда попала внутрь неизвестно. Откручиваем лентопротягивающий механизм (ЛПМ), проводим его диагностику.

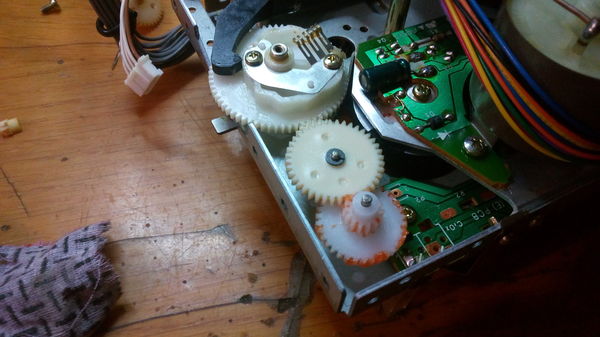

Вот и виновница. Разбираем и проверяем другие шестеренки. Они в порядке. Судя по сервисмануалу вышла из строя шестерня Gear C. Она оказалась на удивление мягкой, видимо это связанно со старением материала.

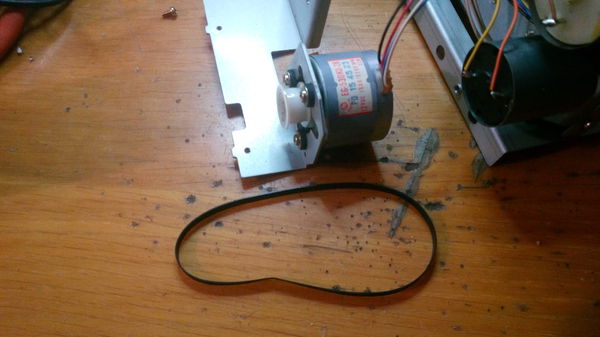

Так же выявилось плачевное состояние пассика, приводящего во вращение тонвал (к этому валу прижимается лента компакт-кассеты с помощью резинового ролика, он определяет скорость движения ленты).

В итоге было рассмотрено несколько вариантов замены шестеренки вплоть до 3D печати и  лазера, но пришлось отказаться по ряду причин.  В итоге шестерня была приобретена за 36 евро и благополучно добралась до пасмурной и холодной Самары из солнечной Италии.

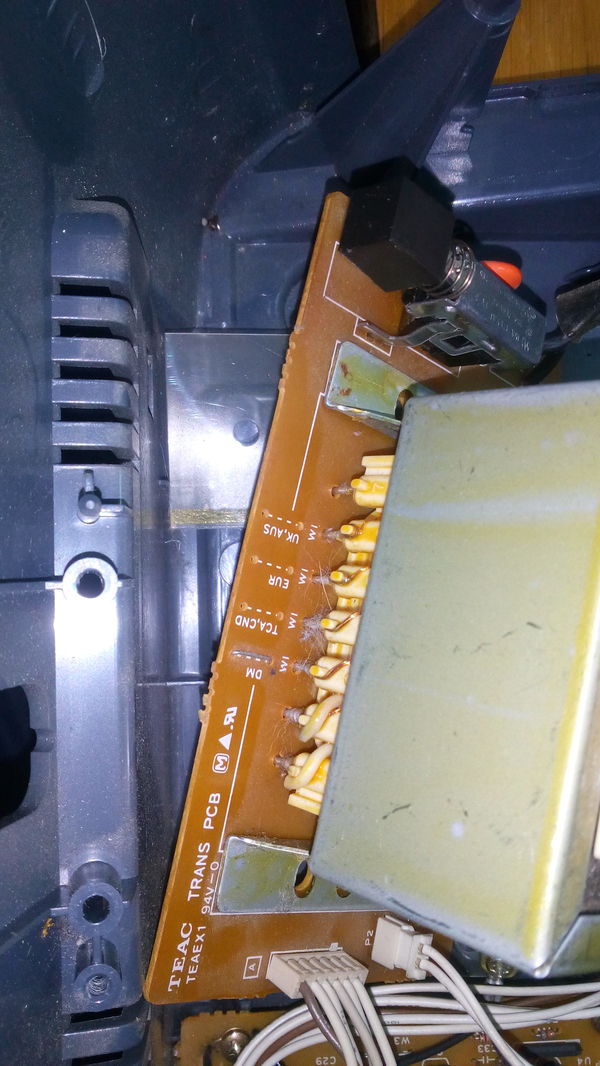

При разборе оказалось, что прибор мультивольтажный. По умолчанию он был на 100 в, и требовал применение специального адаптера 220/100 в. Вскрытие показало, что его можно сделать на 230 в, что с успехом и выполняем (ставим перемычку на EUR). Меняем сетевой шнур.

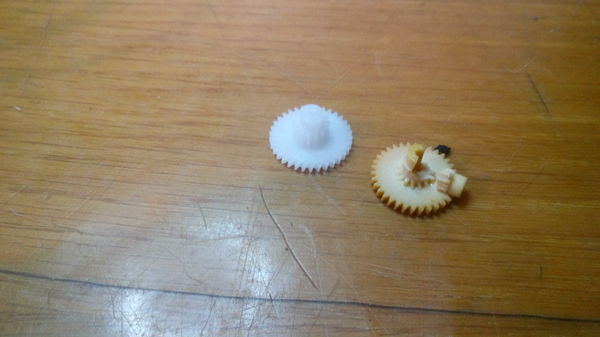

Вот и приехала запчасть.

Устанавливаем, дополнительно смазываем узлы. Тщательно проверяем, чтобы не было никаких "заеданий" в работе механизма.

Ставим новый пассик.

Ставим ЛПМ на место, проверяем работу.

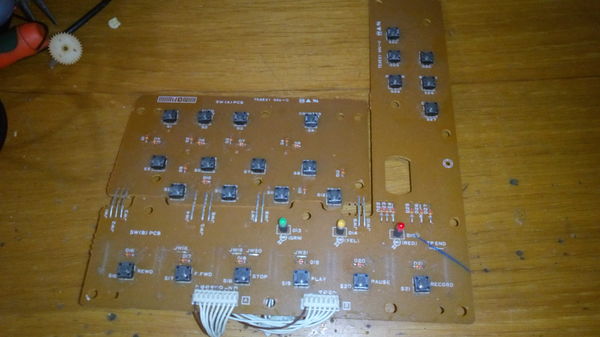

Все шуршит! Однако при проверке выяснилось, что кнопки на передней панели нечетко срабатывают. Проверяем омметром в нажатом состоянии - сопротивление плавает от 1 кОм до 200 Ом. Их нужно менять, благо они не дорогие. Снимаем плату с кнопками.

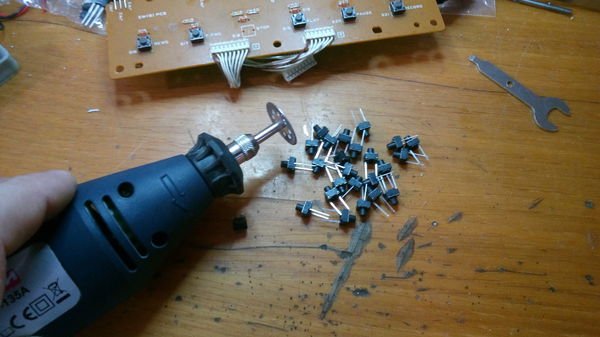

Отпаиваем кнопку и бежим в магазин за заменой, но облом. В двух магазинах не было подходящих. "Че я не инженер что-ли")) Берем кнопки какие есть и дремель с алмазным диском... Пилим сколько нужно по высоте.

Запаиваем новые, примеряем плату и проверяем, чтобы кнопки четко срабатывали. Если их зажимает в нажатом состоянии - просто подгоняем высоту. Собираем и проверяем - все работает).

Подключаем головки к плате, прикручиваем все, что откручено. Вставляем компакт-кассету и тестируем.

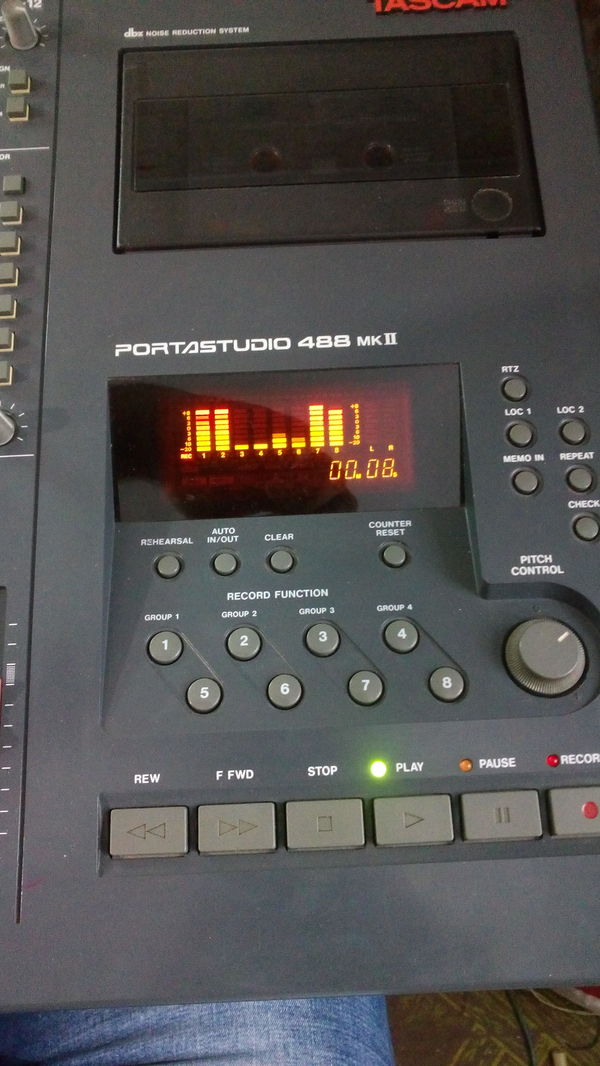

Все работает. Проверяем функционал с клиентом (он то знает, как с ним работать)) ). Все отлично. Все довольны)
