Вчера забрал коробку видеокарт на ремонт из города Сочи. Приехало 4 карты MSI GTX 1070Ti

Все карты стояли в майнинг-ферме. Однажды что-то случилось с блоком питания, поэтому они теперь у меня...
Карточки уже явно были в каком-то сервисном центре, где на мой взгляд просто испугались что-то делать, поменяли термопасту и собрали всё обратно. Даже чистить ничего не стали.

У всех карт присутствует характерный дефект возле разъёмов подключения доп.питания

Прогорели токовые шунты и разорван один из входных дросселей. По линии 12В ожидаемо короткое замыкание

Сразу меняю явно повреждённые компоненты

Далее, после проведения замеров по основным линиям питания, выявил пробитый ключ на одной из фаз ГПУ и неисправный шим-контроллер uP1641 питания памяти и контроллера памяти. Так же меняю эти компоненты на исправные.

Теперь короткое замыкание по линии 12В пропало. Остальные линии по замерам в норме. Можно подключить видеокарту к лабораторному блоку питания и проверить наличие всех основных напряжений

Потребление карты в норме. Все напряжения присутствуют. Подключаю карту к тестовому стенду

Видеокарта определилась и дала картинку. Драйвер установился. Теперь проверяю осциллографом работу восстановленной фазы питания под нагрузкой.

Всё в порядке. Видеокарту нужно будет длительно тестировать в стресс-тестах и бенчмарках.

А вот остальным трём видеокартам повезло гораздо меньше...
Во-первых, у одной из них заниженное сопротивление по питанию видеопамяти и контроллера памяти

Шим-контроллер этой линии тут к сожалению не виноват. 12В уже погуляло по этой фазе и пробиты как минимум две банки памяти. А как максимум, вся память и ГПУ под замену.

Но это еще не всё. У этой же карты и всех оставшихся заниженное сопротивление по линии питания 1,8В. Показания разные, от сотни Ом до нуля (нормальное сопротивление этой линии около килоома) - еще один признак пробитого графического процессора.

Так и оказалось...

Итого, из четырёх видеокарт с майнинга чудом выжила только одна. Досталось им по-разному, хоть и характерно выгоревшие токовые шунты есть на всех четырёх.

Здравствуйте дорогие друзья, особенно мои подписчики.
Сегодня мне в ремонт принесли ASUS UX310U. Приятный аппаратик, как и его владелец. Но залитый, не включается. Вскрываю и вижу, что вода не попала на материнскую плату, сдохла только клавиатура. Кнопка включения находится физически на самой клавиатуре. Клиент очень просит заменить клавиатуру, но аппарат новый, в Москве их не нашел, только в Китае, там и заказал. Но этот ноутбук рабочий, клиент рассчитывал починить его быстро... Предлагаю вариант: вынести кнопку включения из корпуса, предупреждаю сразу, что будет жуткий колхоз, но работать будет. Надо продежаться всего лишь месяц до приезда оригинальной клавиатуры. Клиент с радостью соглашается. Ну-с, начнем:

Один провод сажаю на массу, попрочнее (припоем его, припоем). Второй контакт без схемы придется искать тестером. Включаем в ноутбук зарядку. Не забываем откинуть крышку матрицы. Берем тестер, перед нами разъем клавиатуры: ставим тестер в режим прозвона. Красный провод на массу. Черным аккуратно касаемся каждой ноги разъема, если запищит, смотрим на индикатор включения (если загорелся, то это "наш" контакт). Запомнили контакт, при касании которого произошло включение. Припаеваем к нему проводок (здесь он оказался пятым справа) и выводим весь этот колхоз в воздуходув (провод проходит под модулем Wi-Fi, поэтому место пайки видно плохо)

Завершающий штрих: припаиваем кнопку включения от системного блока (предварительно его распотрошив).

Ну и конечно смотрим чтоб все было прочно, и клиент не выдрал кнопку раньше времени. Поэтому провода аккуратно укладываем и проходимся термоклеем.

Колхоз готов. Ноутбук включается и выключается с кнопки. Выглядит конечно ужасно, но месяц должно проержаться.
Берегите свою (и не только) технику!

Материнская плата Asus Strix Z390-Gaming попала ко мне в ремонт на следующий день после покупки. Владелец самостоятельно собирал ПК. После сборки всех комплектующих картинка на мониторе так и не появилась. В ходе разбирательств и переборки всего железа, по неосторожности уронили процессор в сокет. На этом сборка ПК закончилась.

У сокета есть множество проблемных областей. Меняю все повреждённые и сломанные ножки сокета

В результате повреждённый сокет удалось полностью восстановить

Итог падения процессора - более десятка заменённых ножек.

Помимо сокета владелец попросил поменять разъём подключения USB 3.0, который тоже был повреждён по неосторожности во время сборки ПК

Ставлю разъём с донора

Теперь всё. Собираю тестовый стенд

Но картинка после старта так и не появилась.
Осмотр области вокруг сокета и креплений системы охлаждения процессора никаких механических повреждений не выявил. Процессор и оперативная память заведомо рабочие. Поскольку материнская плата стартует, предполагаю что проблема с прошивкой Bios.

Перепрошиваю Bios с предварительной обрезкой дампа с официального сайта Asus.

После перепрошивки Bios появилась картинка

Видимо это было изначальной проблемой материнской платы и поэтому она не запустилась сразу после сборки.

Проверяю работу всей собранной системы в ОС

Помните:

1. Для замены термопасты совершенно не обязательно вынимать процессор из сокета.

2. Чем меньше сокет подвергался неквалифицированным ковыряниям, тем выше шансы его восстановить без замены целиком. Если ножки уже погнуты, не пытайтесь их выправить самостоятельно - их очень легко сломать.

3. Попытка запустить материнскую плату с поврежденным сокетом может привести к выходу из строя цепей питания центрального процессора, самого процессора, чипсета, оперативной памяти и даже видеокарты.

Здарова, ребзя! Совсем свежий ремонт, вот буквально час назад закончил и, пока еду к клиенту на встречу, решил запилить пост. Ранее я с таким не сталкивался, потому решил поделиться, может у кого нечто похожее.

И так, в ремонт пришел третий Марк, по словам клиента перестал снимать видео. Точнее снимает пару секунд, индикатор буфера наполняется до 5-го деления и запись останавливается, а на дисплей вываливается многим знакомое сообщение.

Ещё неделю назад, когда я был в отъезде, мы общались по телефону, советы клиенту были классические для такой ситуации - отформатировать карту, поменять на более быструю, обновить прошивку, прогнать максимально длинную выдержку... Ни каких изменений, фото пишется любого размера, карты все исправны, работают в других камерах, новые карты в этой тушке ведут себя аналогично, что занятно - и sd и cf.

По приезду в Питер, я получил аппарат в руки(вчера), при клиенте все осмотрел, отметил что местами есть белесый налет на корпусе(следы влаги). Так как на месте, разумеется, ни чего не вышло, я забрал аппарат к себе. У клиента съёмка в эту субботу, решил сразу заняться им, подвинув очередь.

Первым делом, конечно же, провел те же манипуляции, что советовал клиенту по телефону. Само собой результат нулевой, проблема аппаратная. Значит заметка про воду имеет возможность быть причиной дефекта. Собирался грешить на матрицу, что перегревается из за попавшей воды куда нибудь на цепи питания, но почти сразу отмел версию, т.к. длинная выдержка отрабатывает. Фоток процесса разбора(как в постах про 80 и 90 Никон) не будет, он весьма прост, да и тот кто полезет внутрь, скорее всего не первый раз будет это делать.
При снятии мейна сразу в глаза бросились окислы с обратной стороны от разъема usb.

Судя по расположению это обвязка того самого разъема. Грустно, но при всем желании оно не может давать переполнение буфера. Снимая плату, я уже готовился к тому что "грибы" найдутся у проца и памяти, но там чисто. Глянем на обратную сторону

Мммм, вкусняшка. Пазл сложился. Схемы нет, но она не нужна - рядом аудиоразъем, да и маркировка на микре не затерта - это аудиокодек. По логике выходит, что либо кодек сдох, либо просто фонит так сильно, что забивает буфер в потоке с видео. Замываю все, перекатываю кодек, осматриваю остальные шлейфа и платы. Нашлось немного дерьмеца на шлейфах пентапризмы, но это не критично. Частичная сборка и проверка - вуаля, все работает как надо. Проверил внешний микрофон и наушники - полет нормальный. Можно собирать.

В процессе осмотра связывался с клиентом, он подтвердил что угодил под дождь однажды, хотя он изначально сетовал на продавца(покупал тушку с рук).

Для себя сделал вывод: сколько бы ни крутил технику - причина дефекта может быть под носом, но ни когда не подумаешь именно на нее. Вода коварна.

Берегите себя и свою технику.
Всем мир!

Всем привет.
Расскажу вам об одном случае.

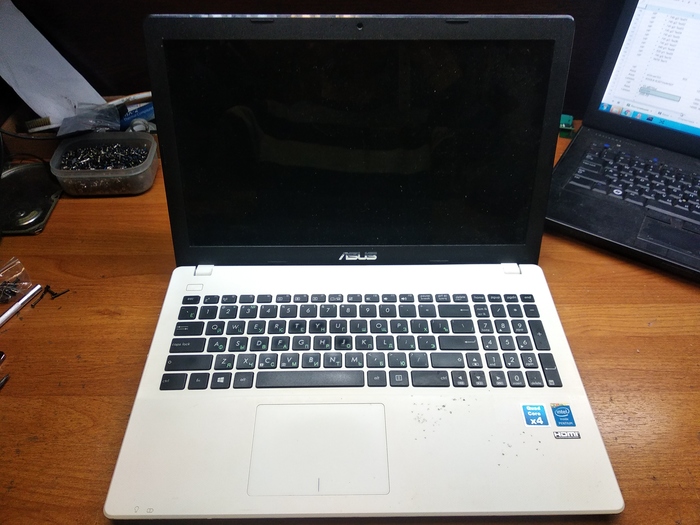

Принесли этот ноутбук на ремонт после другого сервиса. Там не смогли вернуть ему работоспособность.

Платфома: Asus X551MA

При нажатии на кнопку включения, аппарат стартует, загорается индикация включения, но картинку не дает.

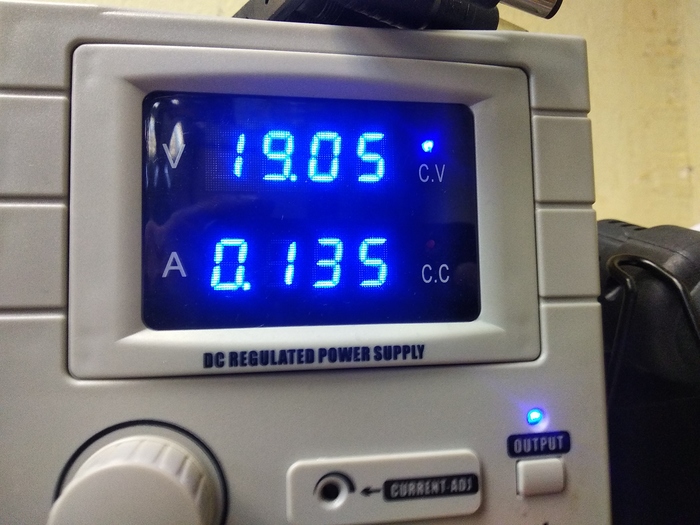

Потребление после нажатия кнопки 0.135 мА.
Это намекает на то, что ноут не проходит инициализацию или нет какого-то питания.

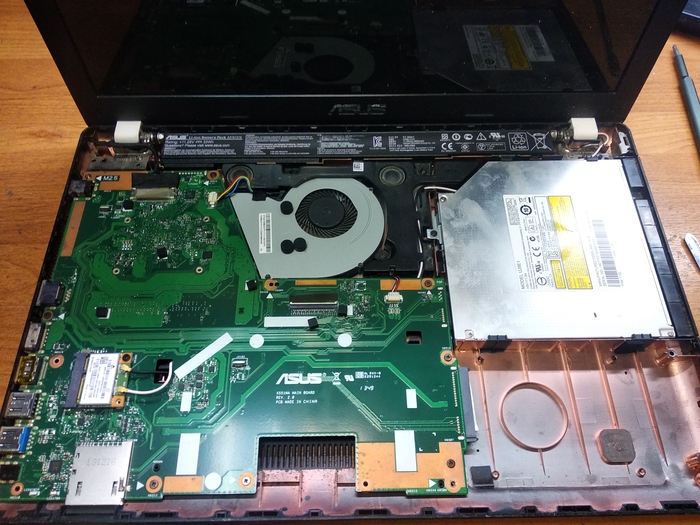

Разбираю:

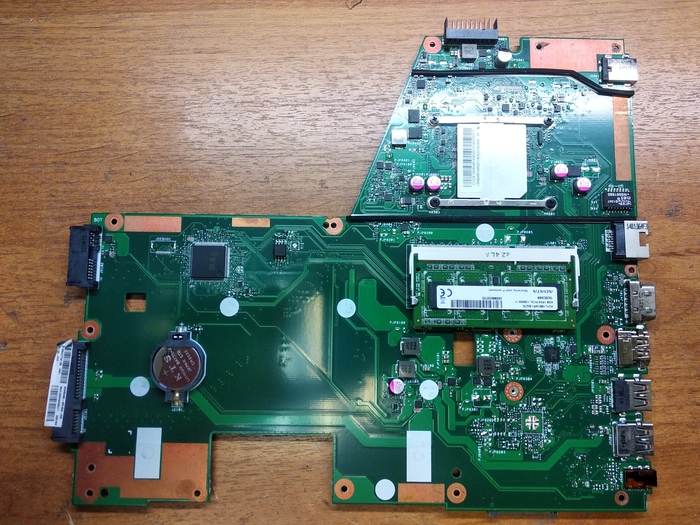

Внешне плата без каких-либо дефектов и залитий, но в глаза сразу бросается флешка биоса с измазанными контактами.

Замер основных напряжений выявил, что поднимаются все питания: дежурка 5 и 3.3В, оперативка 1.35В и процессор 1В. (тут комбаин)

Подозрительных сопротивлений тоже не нашел. Значит буду шить биос, тем более что непонятно что туда залили мастера с прошлого сервиса.

Тут установлена флешка WINBOND 25Q64FW.

И вот тут есть нюанс:

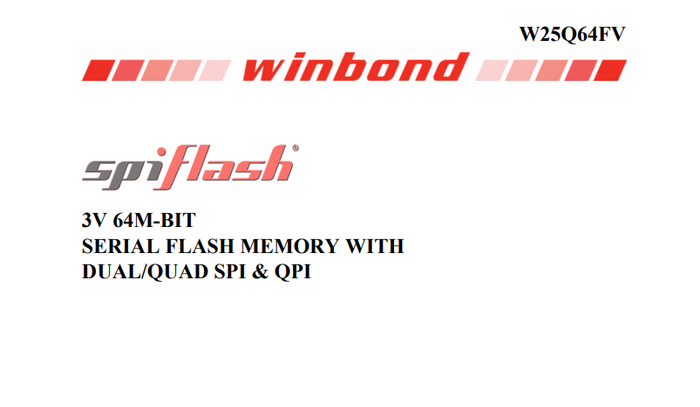

1. Существует флешка WINBOND 25Q64FV и встречается довольно часто. Визуально она отличается от нашей только одной последней буквой, а основная разница в том, что 25Q64FW работает с 1.8В, а 25Q64FV с 3.3В.
Эти флешки довольно часто путают неопытные мастера.

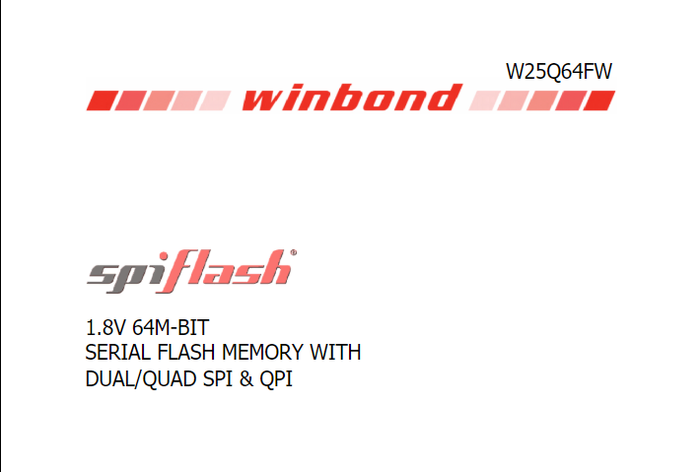

Чтобы узнать что за флешка, нужно загуглить ее название:

Так же можно на включеной плате замерить напряжение на 8-ой ноге флешки биос. Там так же будет либо 1.8В, либо 3.3В.

2. Микропрограмма БИОС данной платформы обладает так называемым TXE регионом. Если зашить прошивку от другого ноутбука, то при включении наш аппарат будет 10-15 секунд "думать" прежче чем показать картинку.
Поэтому нужно найти и зашить биос с "чистым" TXE регионом.

3. Что бы прошить эту флешку, нужен адаптер для программатора на 1.8В.

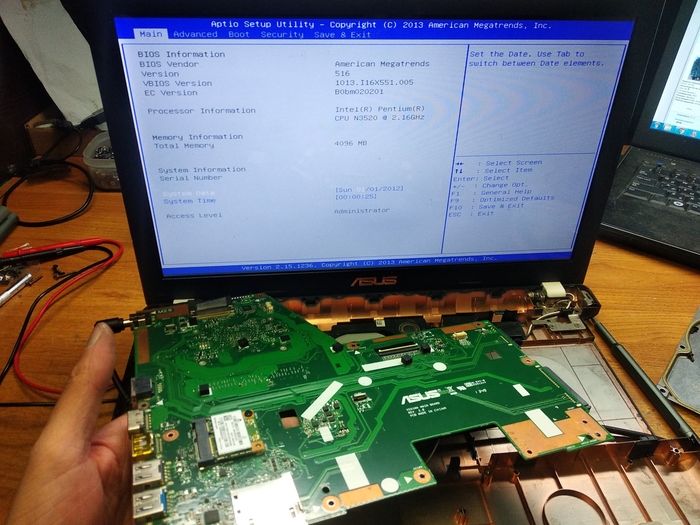

Естественно после проделанных манипуляций ноутбук заработал:

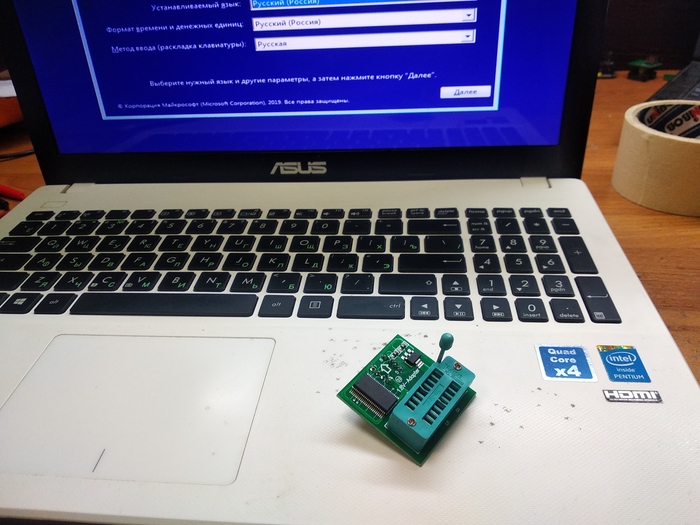

К слову, вот так выглядит адаптер на 1.8В:

То ли мастера реально перепутали флешки и шили эту как FV 3.3В.
То ли не было такого переходника, или вообще не знали про разницу в вольтаже флешек.
Правду мы уже не узнаем, но так или иначе ноутбук теперь снова работает и радует владельца)

Мораль поста такова: нужно изучать документацию блеать.
