Вступление.

Всем пикабушникам привет! Несмотря на пандемию - работаю! С электротранспортом уже неинтересно, занимает много места, многие его пытаются делать (модульный ремонт). По моим наблюдениям за последние лет 5 по элетротранспорту - всего лишь 5-6 хороших сервисов, где работают реальные профессионалы (сотрудничал). Счас переключился на ремонт тонометров и восстановление зубной щетки, электрической разумеется=). Каждый ремонтируемый аппарат стараемся обрабатывать спиртом.

Подробно про ремонт зубной щетки ниже .

По тонометрам пост выложу позже, счас продумываю как сделать так что бы во время пандемии наши старики меньше катались в транспорте Москвы. Ведь это чревато как известно. Поэтому придумали на время - доставку курьером со скидкой 50%. Ну то есть остальные 50% с доставки платит сервис в моем лице. Пока так, потом посмотрим. Многие коммерческие организации делают те или иные послабления для людей. Попробуем тоже что нибудь.

Ремонт электрической зубной щетки и немного особенностей неисправностей.

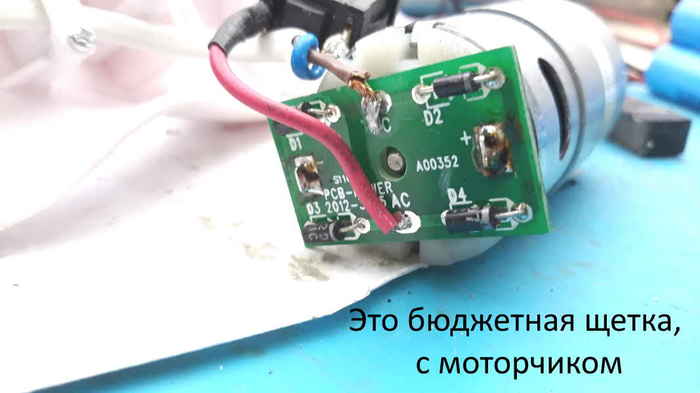

Итак, как уже писал, осуществляю ремонт щеток уже более двух лет, за это время накоплено достаточно опыта и запчастей, что бы поднимать практически любых щетки. От самых бюджетных зубных щеток xiaomi, с моторчиками, до ультразвуковых новомодных. Да ремонт ультразвуковой зубной щетки philips sonicare также делаю, на фотках именно она =)

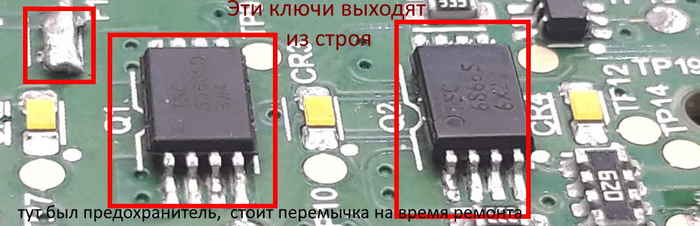

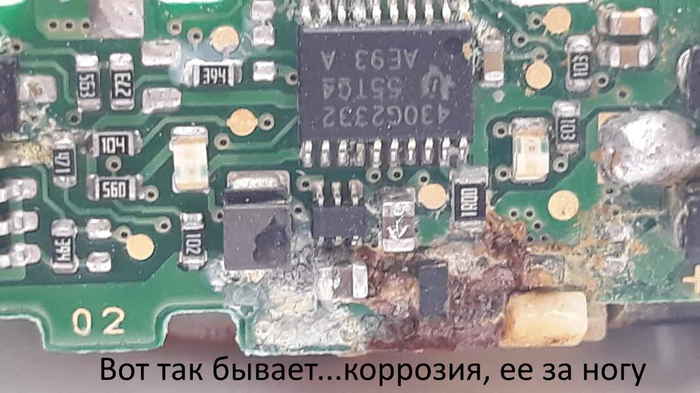

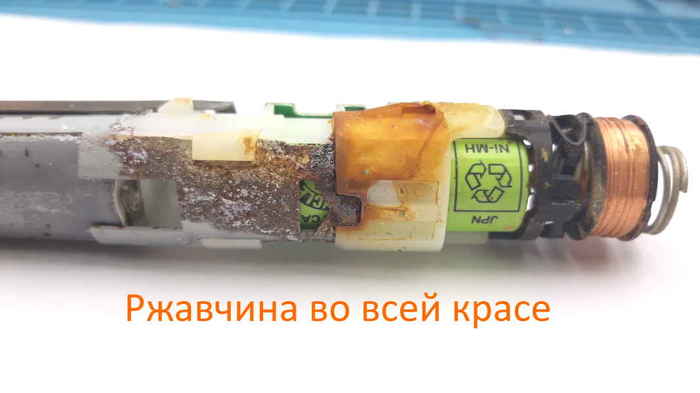

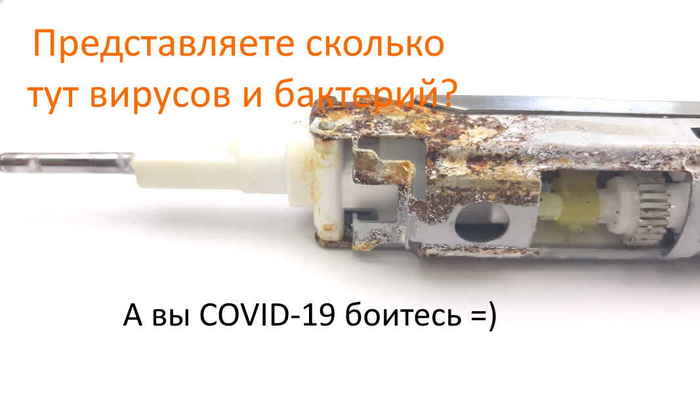

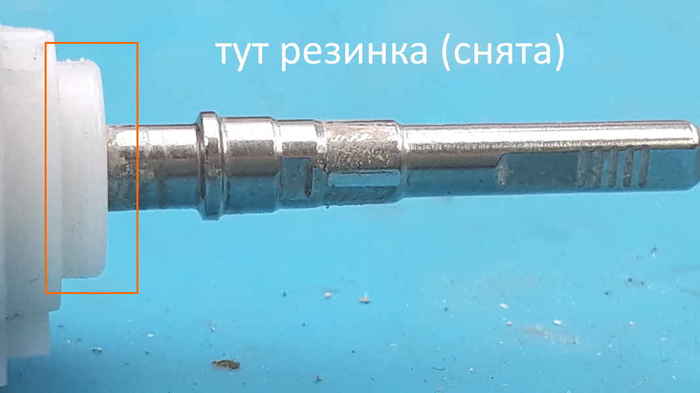

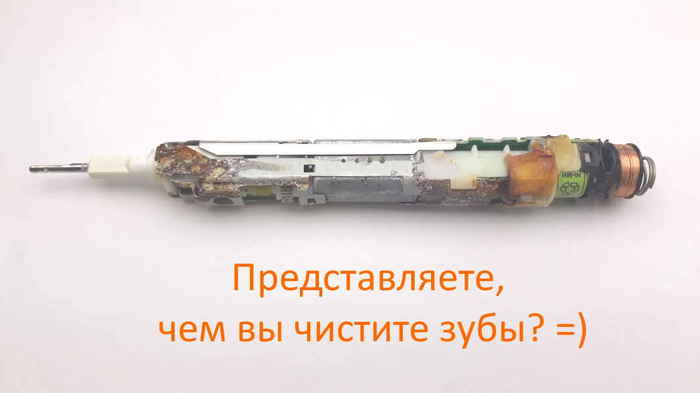

Что там может сломать спросите вы? А элементарно, попадание воды внутрь приводит ко всем известным последствиям. И это спустя год-два после интенсивного использования! На плате выгнивают дорожки, которые потом приходится восстанавливать. Вылетают ключи, которых почти не было (как счас, в связи с перебоями поставок с Китая вообще неизвестно). Также вылетает предохранитель на входе от питания плюс. Фтор разьедает верхнюю резинку у основания, через которую вовнутрь проходит вода. Батарея аккумуляторная бывает коротит, происходит падение напряжения до 0v и в итоге к замене ее также. Эти неисправности и моменты выделил на фотках (мастерам пригодится).

Рекомендации пользователям электрических зубных щеток philips sonicare, braun и oral b.

Почему именно юзерам этих щеток? Да потому что эти щетки весьма дороги и их реально жалко. Остальные нонэйм производители или непопулярные бренды дешевы - и их можно выкинуть просто. Ибо ремонт не целесообразен по причине отсутствия деталей. На эти брендовые щетки накопил запчасти =)

Есть и 87 lvl xD.

Тут сломали телефон за 1 час после покупки.

А этот ещё быстрее xD
Все видели рекламу телефона, где девушка скакала на прекрасном пони и типа снимала видос на телефон?
Так вот этот, ещё вовсю рекламируемый телефон Samsung a51 с шикарной стабилизацией за 20к, отправился прямиком из магазина ко мне:

Весь такой красивый и...
Ещё ни разу не включающийся))

История банальная. Только достали из коробки и вставили сим лоток не той стороной. Что то высыпалось и клиент не решился его включать сразу принес ко мне во избежании "а мало ли?"
А я включил и активировал. Рискую жи)) Оказалось, что телефон не видит Sd карточку:

Разбирается традиционно через расклейку задней крышки:

Откручиваются болты и снимается бампер:

Вытаскиваю плату:

Снимаю миллионы камер, закрепляю в держатель для плат и демонтирую sim коннектор:

Ха-ха classic xD
Беда в том, что один из оторванных контактов не прозванивается, а значит где то обрыв. По аналогии с другими самсунгами дорожки проходят рядом со всеми контактами и уходят в процессор.
Ладно разберёмся, а сначала нужно восстановить отломанные ноги.
Потревожу мертвых и найду похожие на плате от s8 plus:

То что нужно. Выдираю (да да, именно выдираю) с платы без отпайки с помощью скальпеля и подготавливаю эту рассыпуху для пайки:
Сначала примерочные работы:

Пойдёт) Заливаю маской ультразвуковой
ультрафиолетовой первый контакт и вытаскиваю из второго слоя платы выдранные пятаки:

Дальше напаиваю следующую ножку и так же заливаю маской:

Ну вот, почти как с завода)
И как видите последний контакт просто оторвался, когда я его пошатывал для проверки на устойчивость.
Тут буду и копать)))
Срезаю скальпелем верхний слой массы:

Красным выделена порваная дорога, а зелёным - контакт, который нужно тоже достать и хорошо зафиксировать.
Приступаю.
Дублирую порваную дорогу:

Замазываю маской:

И вытягиваю ещё одну дорогу, но на другой пятачок, который в штатном режиме выполнял дополнительную фиксацию контакта:

И припаиваю последнюю ножку:

Собираю всё обратно:

И проверяю этот ремонт, туда сюда подрачивая лоток сим))

Даже пленка по бамперу ещё не снималась и я оставлю этот каеф владельцу телефона.
Почему так произошло?
Да всё потому, что этот лоток сим можно засунуть без особых усилий любой стороной, а какой? Догадываетесь сами.
Не угадали? В оф.сэрвис на замену материнки по цене 80% от стоимости телефона.
Раньше лотки делали с закрытой нижней частью и если затолкать его другой стороной, то ничего не будет, он даже до конца не залезет, ибо не симметричен. "Хиаоми" серии редми тому пример))

И да. Стабилизацию видео я заценил - годно))
А какие фейлы случались у вас?

Найти меня можно по моему нику в Гугле.
Всем удачи и...
Увидимся)))

Принесли в ремонт материнскую плату Gigabyte GA-X79-UD3 на 2011 сокете

При сборке ПК сокет процессора был сильно повреждён и залит термопастой. Похоже процессор неаккуратно установили и положили слишком много термопасты на его крышку, после чего ПК перестал "показывать". (Классическая ситуация)

Под микроскопом всё выглядит намного хуже

Повреждённые ножки пришлось выравнивать и менять. В целом это удалось

А вот полностью отмыть сокет от следов термопасты не удалось. Но на работу это никак не повлияет.

Сокет был восстановлен.

Но к сожалению один из слотов оперативной памяти оказался повреждён.

От замены слота владелец отказался, поскольку использует только два модуля памяти.

Материнская плата успешно запустилась

Все тесты успешно пройдены. Материнская плата отремонтирована.

Видеокарта Gigabyte RTX 2070 была залита соком, после чего на изображении появились артефакты. Видеодрайвер не устанавливается с кодом ошибки 43.

Следы залития присутствуют со стороны бэкплейта. До меня карта разбиралась самим владельцем и промывалась, но это не помогло.

Для диагностики необходимо разобрать видеокарту и провести все необходимые замеры

Сразу выяснилось что сопротивление питания видеопамяти сильно занижено

При подаче на эту линию 1В и осмотра в тепловизор оказалось что сильно греется одна из банок видеопамяти

Снимаю эту банку и смотрю на состояние пятачков под микроскопом

Под микросхемой присутствуют сильно окисленные контактные площадки

То же самое на самой микросхеме видеопамяти: грязь и сильные окислы

Снимаю все остальные подозрительные микросхемы со следами залития и окислений

Замеряю сопротивление линии питания видеопамяти

Теперь сопротивление нормальное, 45 Ом. Осталось восстановить окисленные контактные площадки и подобрать исправные банки памяти.

В итоге половина снятых банок памяти оказались исправны, их нужно было только отмыть и отреболлить. Остальные пришлось поменять на новые

После установки всех микросхем памяти замеряю сопротивление

Потребление видеокарты от лабораторного блока питания в норме. Все основные напряжения присутствуют

Можно пробовать запускать видеокарту в тестовом стенде

Картинка есть, видеодрайвер нормально установился

Теперь нужно длительно тестировать видеокарту под нагрузкой в стресс-тестах и бенчмарках. А так же посмотреть как она работает в играх.
Поскольку несколько банок памяти пришлось заменить, они могут "не подружиться" с родными и на изображении появятся полосы, квадратики и т.д.

Многочасовой стресс-тест в FurMark видеокарта прошла успешно. Теперь тесты в играх и игровых бенчмарках

Все стресс-тесты и бенчмарки пройдены успешно. Так же протестировал игры с поддержкой технологии RTX.

Поскольку я крайне ограничен во времени, тестирование в играх заняло около двух недель. Каких-то проблем с изображением, полос и артефактов не наблюдалось. Видеокарту можно считать отремонтированной.
