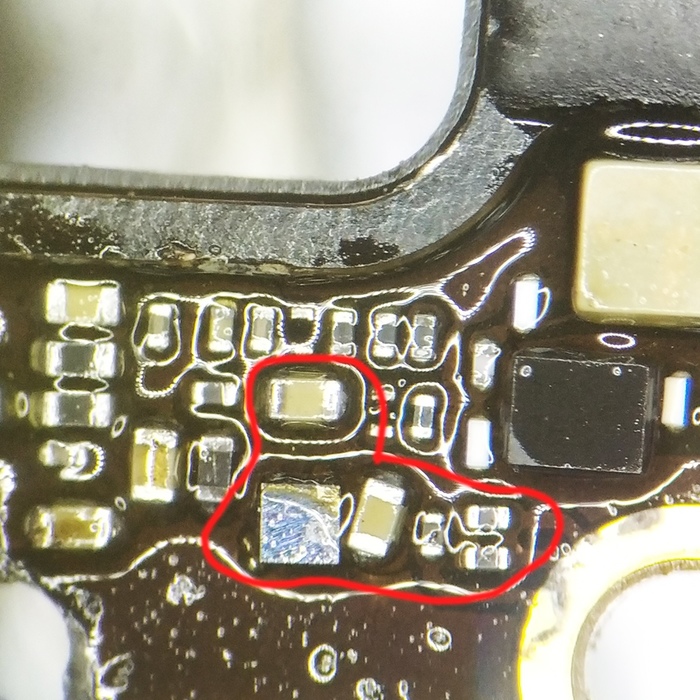

Здравствуйте! Сегодня в руки попал iphone 7 после попадания жидкости неизвестного происхождения. Работы море - все в окислах, сгнивших дорожках и проблемах. Для начала чистим, моем, греем, восстанавливаем зарядку (не стал разжевывать), меняем дисплейный модуль. При осмотре под микроскопом видны повреждения разъёма камеры, отсутствующие компоненты (обведено).

Греем, устанавливаем новый разъём, восстанавливаем съеденную коррозией дорогу, отсутствующие элементы ставим на место с донора. Измеряем напряжение на разъёме камеры - его нет как раз на воскрешённом  контакте.

Переворачиваем плату, меняем поврежденную, обведенную мелочь (кстати, кондёр стоит чуть под углом, ибо площадка под ней сгнила как раз до этого угла), вновь измеряем напряжение на третьем пине разъёма камеры - 3.9 в - ок!

Ставим новую камеру, включаем, проверяем, отдаём клиенту. Готово! Айфон воскрешён! Восстанавливаем силы куличами и яйцами.

Добрый день/вечере/утро уважаемые жители ПиКаБу!

Короновирус двигается по стране, запасы денег в карманах мельчают - работы мало, поэтому почему бы не запилить первый пост? :)

До меня добрался iPhone 6, с типичной для них проблемой - "Нет сети".

Телефон ударник, и как следовало бы полагать под модемным модулем должно отсутствовать энное количество дорожек, которые крайне необходимы для корректной работы модуля связи.

Обычно на этих моделях страдают именно эти контакты. После этого iPhone 6 превращается в iPod 6, без возможности совершать звонки :)

Разбирается телефон, снимает материнскую плату, кидает в зажимы. Выставляем на моей новенькой станции Quick 857DW+ температуру в 290 градусов, поток воздуха почти максимальный, и снимаем модем! Начинаем лудить и чистить контакты, потом добавляем в свой арсенал медную оплетку и пробегаемся по всем контактным площадкам.

Проблемные пятаки обозначены на фото, но на этот раз они остались на месте - обычно отлетают от легкого дуновения ветра прикосновения горячего жала паяльника. Нет господа, вы меня не обманите! Знаем мы Вас подлецы! Стоите на месте, а контакта между вами и платой может и не быть! Берем в руки катушку с тонкой проволочной , я обычно использую вот такую и начинаем веселиться!

Восстанавливаем подозрительные контакты.

Обрезаем лишнее, накладываем специальную маску и отправляем сушить под палящее апрельское солнце Санкт-Петербурга ультрафиолетовую лампу.

Пока маска сохнет начинаем готовить модем к возврату на его законное место.

Пропаивает, снимаем лишнее оплеткой. Берем запылившийся на полке трафарет от iPhone 6 и при помощи паяльной пасты накатываем новые шары. К сожалению именно в этот момент меня начали отвлекать, и фотографий модема с накатанными шарами и фотографий платы с установленным обратно модемом я не сделал. Даем плате немного остыть после проделанных манипуляций, подсобираем телефон, ставим симку, включаем телефон. Пока на экране светится логотип, и телефон еще не загрузился, я как в первый раз немного нервничаю, а вдруг не заработает? Но нет, проблема с сетью решена, можно собирать аппарат, проверять - тестировать. И на следующий день отдавать клиенту.

Мои контакты для связи:

VK https://vk.com/sloviag

Занимаюсь ремонтом телефонов и ноутбуков в городе Санкт=Петербург.

Давненько не писал. Но вот принесли аппарат со светящимися шторами и решил показать как происходит замена.

На фото не показана переборка механики взвода затвора и перемотки, без этого одним пальцем оно взводиться не будет.

Вырезание

Приклеивание

Шитьё

Сборка затвора. На фото не показано как пару раз приходилось разбирать, переклеивать и снова собирать. Шторы должны двигаться ровно, нигде ни за что не цепляясь.

Настройка и проверка выдержек.

Сборка дальномера и запихивание в корпус. Тут лайфхак - чтобы не выпадал прижимной столик и чтобы его не поцарапать, ставится выдержка Z и, после нажатия спуска, включается обратная перемотка, так затвор остается открытым и можно держать прижимной столик пальцем.

окончательная сборка и контроль рабочего отрезка (по другому наличие "бесконечности" не проверить т.к. задняя крышка не открывается и матовое стекло приложить некуда). Потом установка объектива и проверка/настройка дальномера (не фотографировал)

Ну и сам собранный красавец.

В ремонте оказалась видеокарта Gigabyte GTX 750Ti с жалобой что не определяется компьютером и не выводит изображение.

Владелец попросил прогреть видеочип.

В интернете пишут что на данных моделях очень часто происходит "отвал"

Да, это одна из ТЕХ моделей. Но никогда не стоит спешить с диагнозами и прогревать даже то, что обычно "отваливается".

Проблема обнаружилась сразу же при визуальном осмотре видеокарты - сбит smd конденсатор возле разъёма PCI-e.  Устанавливаю его на место и заливаю лаком место повреждения.

Но это не помогло. Видеокарта по-прежнему не хотела никак определяться системой.
Теперь придётся разбирать и делать замеры.

По сопротивлениям основных линий всё вполне нормально. А вот с напряжениями не всё так хорошо - нет основного питания 5В.

Более того, оказалось что на стабилизатор не приходит 12В

Сам стабилизатор неисправен - пробит. Плюс сгорел нулевой резистор по 12В, который видимо выступил в роли предохранителя и спас кучу компонентов от попадания на них 12В питания вместо 5В.

После замены стабилизатора и установки резистора 5В появились.

А видеокарта наконец-то успешно определилась в тестовом стенде

Под нагрузкой тоже всё хорошо. Прогревать видеочип не требуется, тем более это никак не помогло бы в данном случае.

Идея бездумно греть всё подряд гуляет во многом благодаря "гайдам" в интернете. Например таким как этот.

Единственным способом ремонта авторы тут называют прогрев/прожарку видеочипа в нескольких вариациях и подробно расписывают КАК ПРАВИЛЬНО это делать.
Если видеокарта как будто "работает", но ничего не показывает - это не значит что её нужно греть.

Даже к простому прогреву должны быть показания - это как минимум наличие всех основных напряжений и нормальные сопротивления по линиям питания.

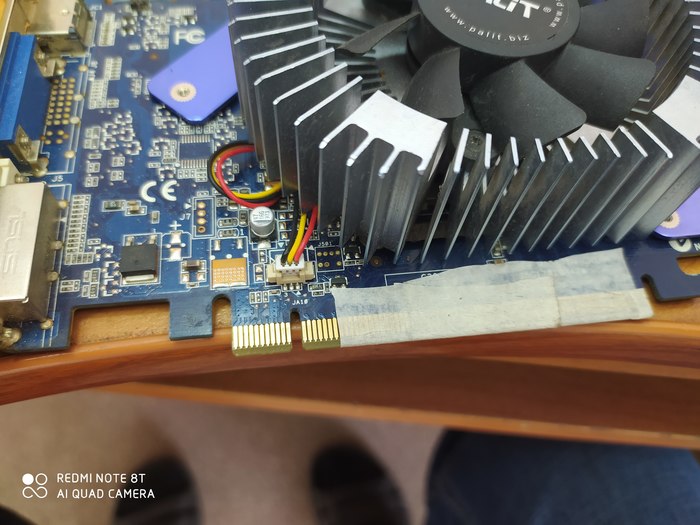

Добрый день. После моего вчерашнего поста с Франкенштейном, многие люди задались вопросом: -А насколько снизится производительность при скорости шины х1? А некоторые дак вообще отметили нецелесообразность данного решения. Я пронозировал снижение производительности до 65-70%. А так ли это? Я сделал несколько тестов. Я взял 3 системы: 1)Интел 775 сокет с двухядерным пнем 3ггц, 2) ам2+ с четырех ядерным феномом 2.2ггц. в обоих случаях 4гб ОЗУ ддр2-800. Ну и третья система этот франкенштейн. Во всех трёх случаях использовался один и тот же ssd. Для теста скачал 3dmark vantage. Итак, первый тест, платформа Интел, скорость х16:

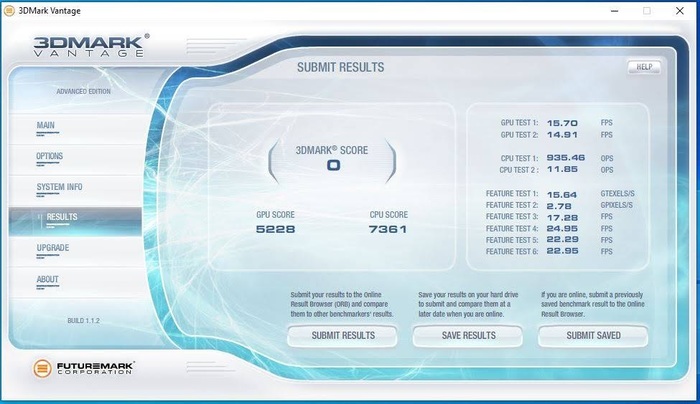

Как видим gpu счёт 5260, неплохо. Тест х8 делать не стану, так как результат будет на уровне погрешности. Перейдем сразу к х4, ограничим количество линий:

И проведем тест

Потеряли 370 очков, что в принципе не критично. Переййдем к х1:

Как видим потеряли уже больше. По моим подсчётам примерно 35-36% потеряно. Я был близок). К сожалению, на системе ам2+, карточка заработала только в режиме х16. Результат:

Как видим, результат гпу почти тот же что и с интел. Теперь франкенштейн с х1:

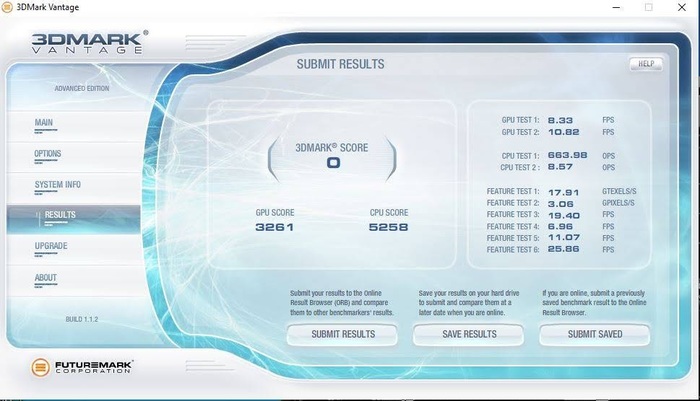

Почти тоже самое что и на интеле. Разгон карты особого прироста не дает. Ну а целесообразно это или нет, решать вам. У меня все)
