Коллеги, столкнулся в дефектом - не включается планшет DEXP Ursus NS310.

Потребления на зарядном устройстве нет, при заряде от штатного ЗУ.

После вскрытия планшета обнаружил оборванным плюсовой провод к АКБ.

Замерил напряжение на батарейке - 3.45 вольта.

Припаял оторванный провод, перед этим проверил нет ли КЗ между + и - на плате, все отлично.

Подключил ЗУ через штатный кабель к USB-разъему, замерил напряжение на плате где АКБ припаян - 3.59,3.6,3.61 вольт и все, больше не повышается, хотя уже около часа на зарядке.

Подозрения на SMD Lithium Battery Protection - шестиногая микруха, справа от разъема экрана.

Хотя пока писал текст увидел шестиногую еще и над разъемом дисплея(у нее маркировка B218C)

Правда маркировка на ней 5MGA и по поиску не могу найти такой.

Есть SOT23-6 или 8205.

Может кто поделиться схемой, или укажет на похожее устройство.

P.S. АКБ заряжать отдельно пока не пробовал, чтобы как говориться "толкнуть" его .

До поломки планшет почти всегда заряжали от авто зарядки.

Ещё давно, ещё до того как всех рассадили по диванам, обратился ко мне человек на почту из другого города с просьбой ремонта телефона.
Напишу полную цитату сообщения, ибо написано красиво:

Добрый вечер!

Часто встречаю ваши посты на пикабу и диву даюсь отношением к работе и профессионализму в перекатке памяти... Поэтому решаюсь на такой отчаиный шаг - просьба о ремонте в самой Столице нашей Родины..  но трудности меня не пугают)

В общем есть айфон се. Или был... стала помирать батарейка, ну я рукожоп-любитель подумал: зачем платить деньги. Есть набор от ifixit и видео с того же ifixit. Поменял... зачем то потрогал разъём боковых кнопок и не смог вставить обратно. Тыркал-тыркал. Вижу что Контакты с шлейфа отвалились. Ну что поделать. Иду в «профи». Беру боковой шлейф. Прихожу и опять начинаю творить.... вечер уходит на то чтобы заменить... все. Счастье есть... но нет. Повредил снова. Опять иду в профи, опять разбираю но уже за час. Сменил шлейф. Все четко работает. Но не работает nfc и Камера. Злость от рукожопства переполняет, но иду к мастеру...


Мастер посмеялся что влез на 1500 за замену камеры и нфс, хотя мог бы.... но сменил.


Но тут бяда не кончилась....  батарейка купленная в профи проработала 2 месяца ровно и стала надуваться... ну что ж. Теперь то я сам профи. Разбираю меняю. И Ба-бац, как  говорит инженер  Лапенко, тач приказал долго жить. Чехлю опять к тому же мастеру: маэстро, спасай... тот играет шлейфами говорит что я раздудыркал разъёмы на плате... и снова 1500 р переходит в зрительный зал...


Хожу значит, пользуюсь. Решил взвесить свою рукожопость на весах с блютузом... не работает. «Ссссссссссссиний зуб...» - сказал я. Иду к мастеру: «братка, блютуз того....»

«Ну ты знаешь.... ты когда его собирал/разбирал размер винтов перепутал и пережал плату... вообще хорошо что у тебя он в яблоке не повис...» ушёл я не солоно хлебавший... подумал что не так уж он мне и нужен.


Через неделю у меня вновь отваливается тач. Разобрал шлейфики поправил - ожил. На два часа. Опять разобрал - фиаско. Не ожил.


Думаю надо бекапить на комп. Фотки покойной собаки не успел перенести. Воткнул к компу. Пин снять не могу - тач то того....


Гуглю как и что делать... телефон жужит теряя связь с компом и вновь ее обретая... и тут второй бабац. Он ушел в перегруз и зависает на белом яблоке....


О чееееерт... помня слова маэстро... я понял что все...


Давай курить мануалы 4pda и gsmforum) в dfm заходит - Айтюнс предлагает восстановить, но я не теряю надежды восстановить данные.

На лбп прыгает до 0.25а и потом падает до 0.16а...


Вот. Нести к тому мастеру не хочу, Хотелось бы передать вам его..


Возможно это? Или сразу скажите вердикт путем телапатии сможете поставить ему диагноз?

Ну путём телепатии определить точно все неисправности не получится, ибо я не закончил курсы экстрасенса. Выгнали со 2 семестра))

Через некоторое время телефон приехал ко мне.
Посмотрим что тут получится сделать:

Трупец)
Разбираю и подкидываю нев дисплей:

Так, с тачскрином и дисплеем определился.
Случилось такое из за чрезмерного разбора телефона. Просто переломился шлейф в месте крепления стекла и самого шлейфа.
Телефон сейчас на яблочке, а значит самое время попробовать прошить без потери данных:

Прошивка оборвалась ещё до появления полосы прогресс бара, а значит тут где то сидит короткое замыкание и я знаю где)
Неправильно вкрученные болты:

Снимаю гизьзы паяльником:

Под этими гильзами идут важные дороги на wi-fi, bt, частично дорожки аудиокодека и основная линия 1.8v, на которой сидят все важные микросхемы.
Зачищаю первую гильзу, но тут всё норм, было небольшое замятие на массу, но исправить без сомнений нужно:

На очереди вторая гильза:

Снимаю верхний слой:

А вот и замятие дорожек между собой. Это безусловно нужно исправить.
Расчищаю лишний текстолит:

Классика)
Дочищаю до конца и пропаиваю дорожки:

Вот тут и можно уже смело работать)
Рабочая площадь 2х2 миллиметра:

Часть работы сделана, осталось просто запустить телефон, но увы... Всё тот же фейл с ошибкой, как и в приложении пикабу:

Естественно отправлять я ничего не буду, а перейду на веб версию)

На очереди память телефона. Для начала её нужно проверить на исправность.

Снимаю защиту и получаю к ней доступ:

Снимаю без каких либо проблем, так как вопросами ремонта и апгрейда памяти на телефонах занимаюсь довольно давно:

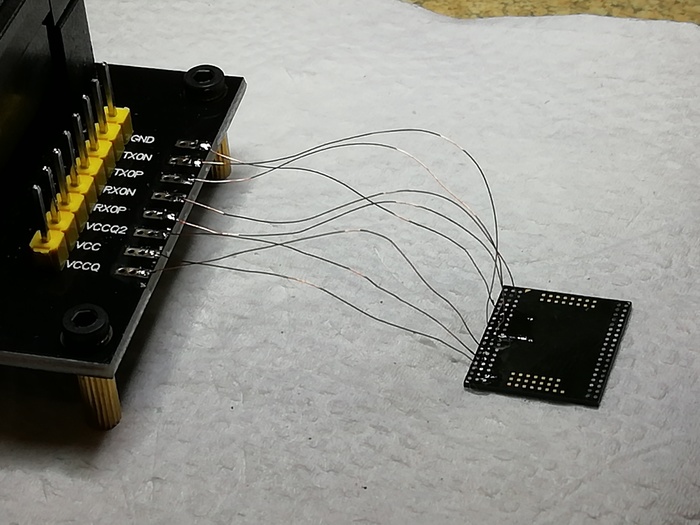

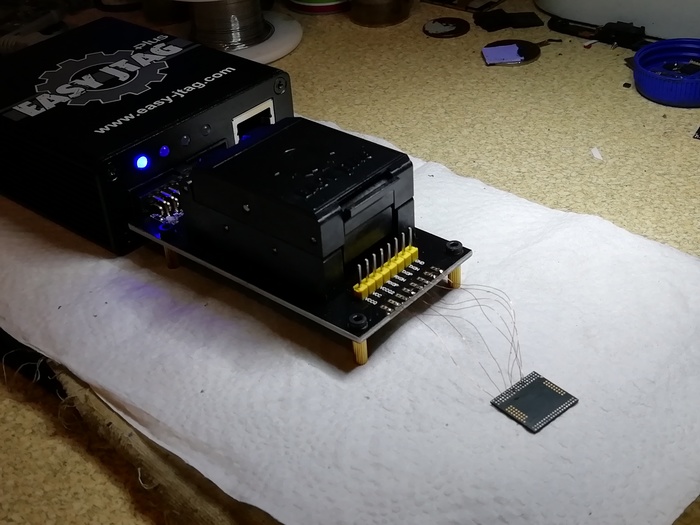

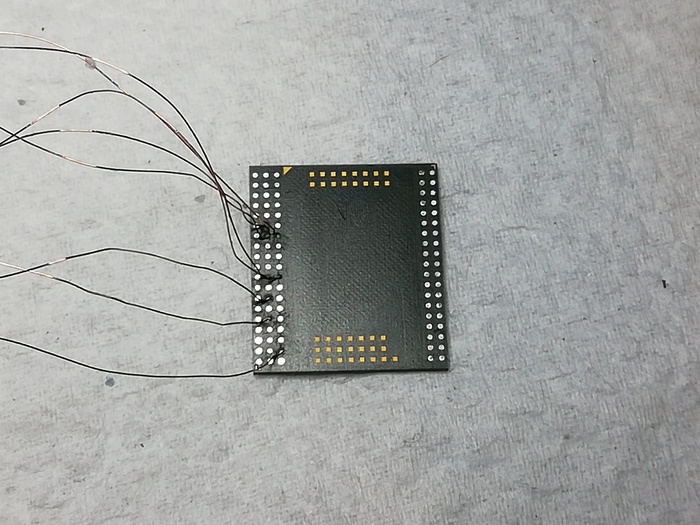

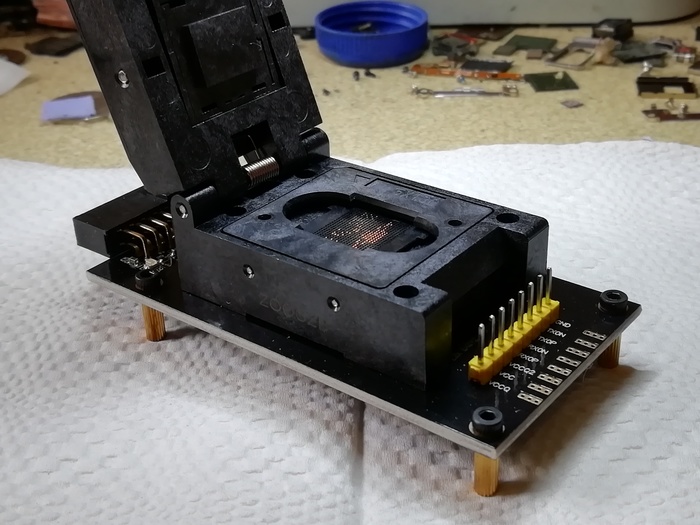

И проверяю её на программаторе:

Жаль... Память тоже под замену. Все данные потеряны, а стоимость ремонта возрастает в 2 раза.

Для начала нужно сделать заказ серийных адресов для того, что бы телефон смог пройти активацию на сервере эпл. Стоить это в начале апреля стало 20$, а время ожидания от 10 дней, до хрен пойми сколько. Я получал отказы и снова заказывал в течение месяца точно.

Отменить заказ невозможно, тут либо ждать отказ в получении, либо ждать, пока не получишь на почту серийники.

Для успешной активации достаточно серийного номера телефона и мас адреса блютуз и вайфай.

Спустя месяц, получив инфу, я записал всё необходимое в другую память, взяв за основу калибровки от другого Айфона SE:

Записываю и подготавливаю чип на 32gb для установки:

Запаиваю, клею этикетку гарантии:

Прошиваю:

Всё заработало, за исключением touch id:

Созваниваюсь и получаю инфу, что пальчик точно работал.

За пару дней выяснил, что начиная с 13ios требуется пропись оригинального серийника кнопки в память. Ага, захожу посмотреть инфу о устройстве:

Ага, ясно. Щас всё будет))

Подключаю телефон и программатор одновременно к телефону и записываю все калибровки из телефона сразу в новую микросхему памяти, предварительно сменив серийник touch id:

Перепаиваю чип памяти и по итогу получаю такие настройки:

Но сканер отпечатков все так же пишет сбой. Видимо важные калибровки остались в мёртвой памяти... На данный момент мне пришёл сканер отпечатков пальцев(фото взял уже из следующих предстоящих постов):

Но даже с ним у меня ничего не получилось сделать.

Сканер умер вместе с памятью, причём в системе нет ошибки сбоя touch id при включении. Система его видит, но отказывается активировать. Этот момент еще предстоит выяснить.

На этом пожалуй ремонт закончен и 6500 снова уходит в зрительный зал)

Сейчас уже работаю в направлении добавления второй физической сим карты на айфоны и думаю в скором времени напишу об этом небольшой постик)

Найти меня можно по моему нику в Гугле или глянуть фотки в приложении инстаграм.

Увидимся)

Данный телефон ко мне приехал из славного города Черкассы, историю я не знаю, на фото и видео будет видно что с ним, ну а там у кого на что фантазии хватит и так, пациент и донор. Встречаем.

Почему было принято решение о пересадки смотрим на видео.

Ставим CPU на другую плату, проверяем жив ли он, есть DFU, отлично.

Теперь ставим остальные микросхемы.

Теперь спаиваем платы, прошиваем и смотрим результат.

Был на 64. Поставили на 128. Аппарат проходит посланную проверку и поедет в соседний сервис для выдачи клиенту, пишу с телефона по этому не сильно многословен, на дополнительные вопросы, отвечу в комментариях. Всем удачных ремонтов и позитивных клиентов.

Бывают и обратные ситуации.

Принесли, допустим, ноут на чистку. Открою страшную тайну: легкие деньги, проще только винду переставить без выяснения причин. Занимайся я только этим — был бы самым обеспеченным человеком...

Человек приходит за ним и уже на выдаче начинается то, что я называю «посмертными желаниями»:

— а вы гнездо наушников починили? (задача не стояла, приемная квитанция заполнена с ваших слов)

— а вы гнездо USB починили? (задача не стояла, приемная квитанция заполнена с ваших слов)

— а вы обновили мне антивирус? (какой именно? Там их хоть жопой ешь)

— а у меня там пишет что-то по-русски, вы посмотрели? (видел, недостаточно свободного места на диске с:)

— а у меня полоска сбоку, вы сделали? (перетащили панель задач, я думал вам так нравится, какое мое собачье дело)

— а у меня теперь и батарея заряжаться будет? (которая лет пять как умерла естественной смертью)

Ясно-понятно, что сейчас будет: прям ледяная волна презрения и праведного гнева — а за что тебе вообще платить, ты же ничего не сделал?

Не могу назвать себя крохобором и установщиком вымышленных дров по 500р за штуку. И так цены не самые низкие по региону, и уж точно не идут ни в какое сравнение с теми, что со старта обещают хищные пионэры. Да и по мелочи попутно что-то подправить могу, корона не свалится — но только чтобы человек видел, что мои предшественники отнеслись к нему хуже, чем могли бы.

А так - не, ребят, уговор дороже денег. Если настаиваете — это новый заказ, с новыми сроками и отдельным ценником. А когда вы уйдете — напротив вашей фамилии в базе появится значок «конфликтный». Но вы же почему-то возвращаетесь…

Устроился я как то на ремонт бытовой техники.
Опыта небыло, как и знаний.Первые дни работал стажером.
Мой наставник сразу забил на меня йух, проебывался пол¡дня, бухал и всю работу на меня перекладывал, хоть я и имел смутные представления что и как чинится.
И вот сама история.
Мастеру привезли технику, но он как обычно бухал где-то с мужиками.Дал мне задание разобрать и по возможности устранить проблему.
Часа через три ебли дело было сделано и осталось только поставить электронику на место и все подключить.
В этот момент приходит мой мастер и его знакомый, тоже мастер.
Я усердно кручу болты и обмазываюсь солидолом
И тут знакомый говорит моему мастеру:" Почему ты ему не говоришь, вот же он неправильно прикрутил, все ж переделывать придется".
На что мастер отвечает: "Да похуй, на ошибках учатся, счас бы собрал полностью, начал бы включать, там бы все снова наебнулось и еще б три часа чинил".
Я молча сижу и ахуеваю.И ладно б если я знал как правильно делать, если б меня этот мастер чему-то учил, а я такой тугодум касячил.
В дальнейшем, когда мастер проебывался, я починил и собрал на глаз еще два его заказа, он их сразу отвез в магазин, даже не включая, быстрее получать оплату ремонта.
В итоге одну технику купили и она сразу наебнулась, а вторую вернули как отремонтированную и она тоже сдохла через пару дней.
Но виноват был я, мастер говорил начальству что я ублюдок, он мне все показал, разжевал, а я не так собрал.
Хоть я и был прикреплен к этому мастеру, ходил к другим, которые тратили свое время, что б действительно меня обучать.
Но с работы этой я всеравно потом ушел.

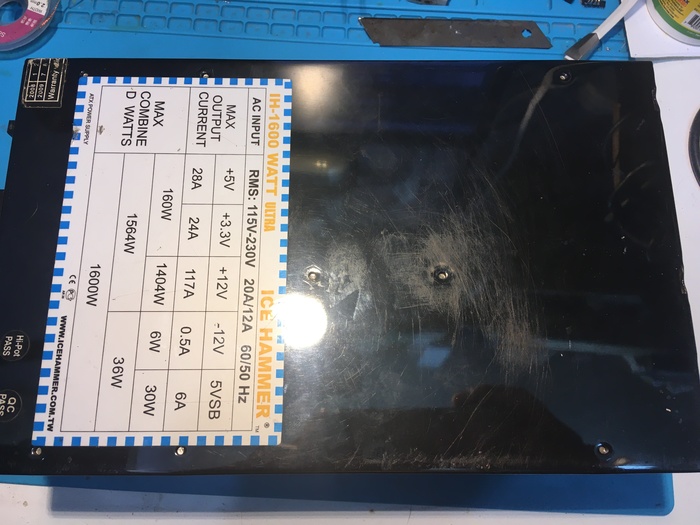

Доброго времени суток! попался на ремонт монструозный БП ICE HAMMER IH-1600W Ultra.

В эпоху майнинга востребованный аппарат)

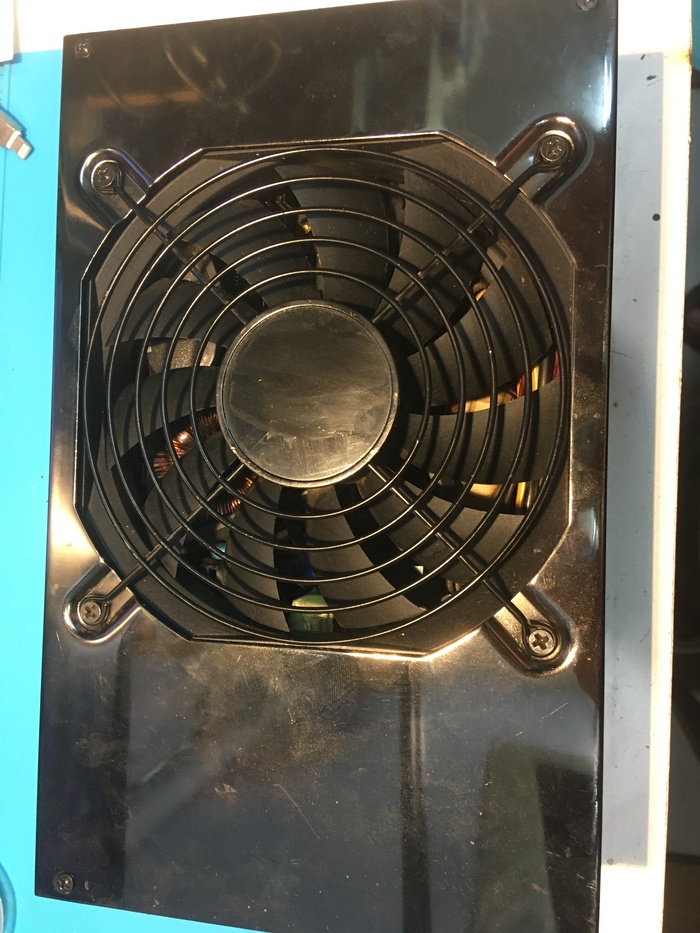

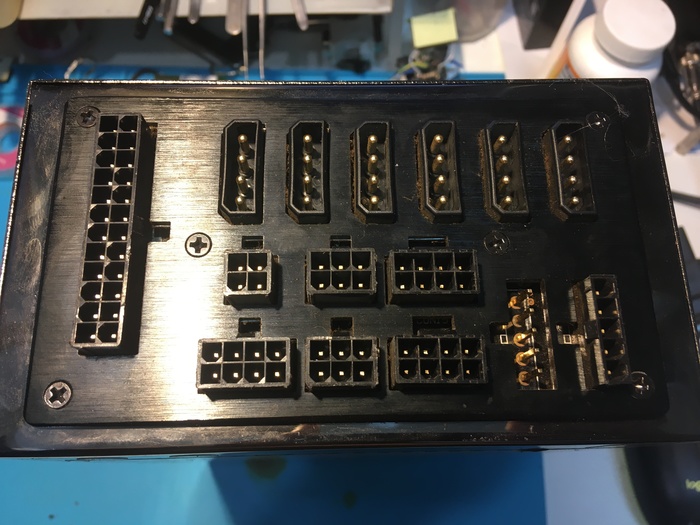

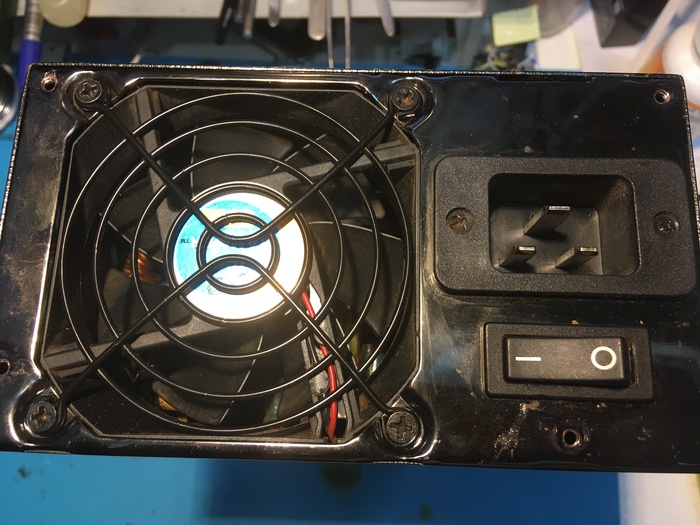

Полностью модульный, тяжелый, металлический корпус, достаточно габаритный разъем для подключения к сети, в общем что-то путевое)

По диагнозу - не запускается, писк, треск и сплошная печаль.

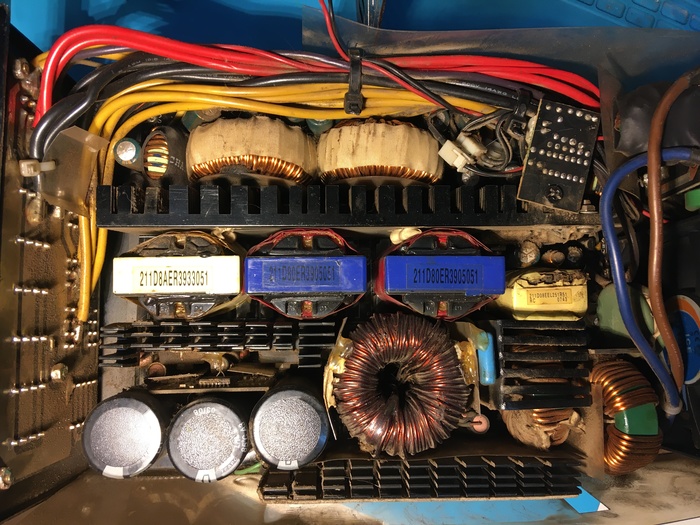

Разбираю данное чудо для диагностики

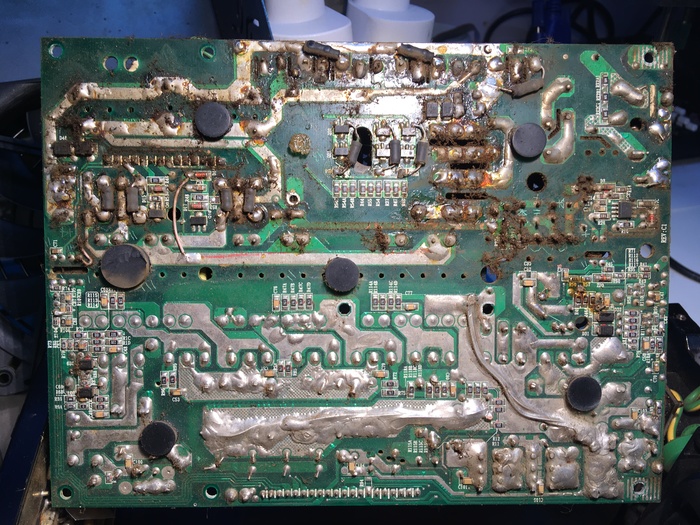

Как всегда пыль, грязь, и друзья всех радиолюбителей - вздутые конденсаторы. В общем ничего критичного. Откручиваю основную плату и тут БАЦ)

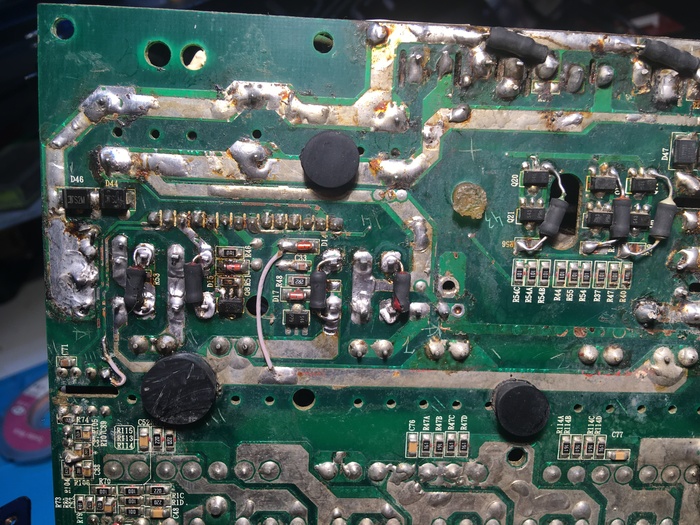

А пациент то уже был в ремонте и потерял девственность под жалами советских паяльников и канифоли.

Товарищи, я конечно всё понимаю, но в 21 веке, когда флакончик флюса стоит как пачка сигарет, паять канифолью считаю моветоном).

СМД резисторы, которых видимо не было в наличии, заменили советскими ОМЛТ резисторами, бережно упаковав в термоусадку).

Для простоты ремонта нацарапали на текстолите расположение диодов в выпрямительном мосту.

В общем, если делать для себя, то такой вариант возможен, но так как товарищ этот блок покупал с рук, то совесть продавца или мастера, кто это сотворил, вызывает много вопросов)

Делать нечего, ремонт так ремонт, для начала как смог отмыл плату, заменил конденсаторы в круг и провел замеры.

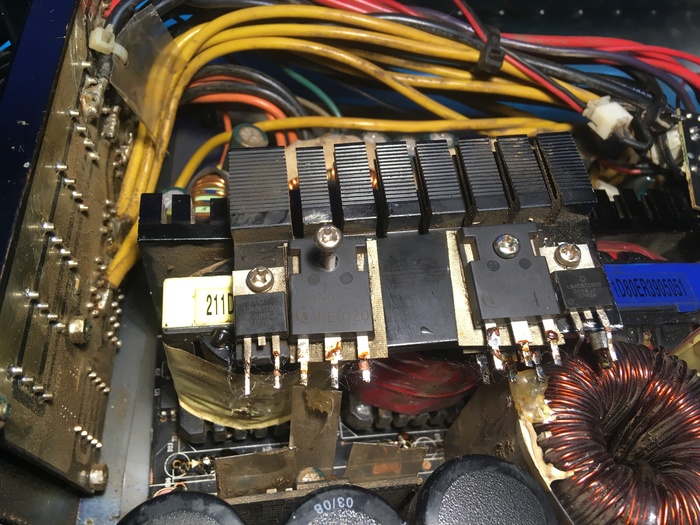

Как оказалось был пробит полевой транзистор высоковольтной цепи, из за чего силовой трансформатор и пищал.

Вот он на фотографии злодей. Заменил на такой же и установил всё на место.

Калоша очень неохотно отмывала остатки канифоли, часть соскребал скальпелем)

Блок успешно запустился, нагрузку держит)

И в заключении еще раз хочу дать совет, надеюсь коллеги меня поддержат, надо идти в ногу со временем)))
