Всем привет, сегодня решил написать пост-"гайд" про отключение распаянной озу.

Для тех кто в танке - поясню, есть класс ноутбуков, где производители намеренно распаивают минимальный объем оперативной памяти прям на материнской плате.

С одной стороны это позволяет делать ноутбуки тоньше, с другой, при наличии проблем с этой распаянной озу ( а поверьте они встречаются достаточно часто) рядовому пользователю приходится обращаться в СЦ.

Если ноутбук на гарантии, то это не проблема, а вот если гарантийный срок истек, то цена на подобную услугу может серьезно ударить по карману.

Одни из наиболее частых симптомов, свидетельствующих о наличии проблем с распаянной озу:
1) BSOD - синий экран с ошибкой по памяти
2) Различные артефакты, даже если ноутбук на встроенной графике.
3) При нажатии на кнопку, подает признаки жизни, но изображения на мониторе не появляется.

Сегодня у нас как раз один из таких представителей с дефектом попадающим под пункт все пункты сразу.  Кто-то удивится, а как такое возможно?

Аппарат изначально прибыл с дефектом нет - изображения, при подключении посткарты он останавливался на посткоде 55, что для асуса свидетельствует о наличии проблем с памятью, причем после диагностического прогрева чипов памяти, аппарат дал изображение, и даже загрузил систему, но уже на рабочем столе, экран залился черными горизонтальными полосами, появился синий экран и ноутбук вернулся в состояние в котором он поступил изначально.

Прежде чем перейти к отключению нашей распаянной (набортной) ОЗУ, стоит сделать небольшое пояснение: то что я покажу, работает только для конкретной модели платы и ревизии соответственно, но у каждого бренда и у отдельных моделей могут быть некоторые отличия, например на asus x555ld rev 3.1 достаточно залить соответствующую прошивку биоса ( через программатор) и при старте, ноутбук не будет обращаться к распаянной ОЗУ, а скажем на практически такой же плате как у нашего страдальца x555ld rev 3.6 такой фокус уже не проходит.

По сути для отключения нужно использовать разные методы или как в нашем случае их комбинации:
1) изменение конфигурационных страпов, отвечающих за работу с озу
2) модифицирование прошивки биоса

3) и 1 и 2 пункт вместе

Пациент:

Сначала я попробовал обойтись малой кровью. Модифицировать BIOS.

Для этого нам понадобится считать прошивку BIOS из ноута, открыть её в программе AMIBCP и там найти раздел Memory Configuration. В этом разделе найти пункт Chanal A DIMM Control и перевести его в disable. Сохранить.

Ну а далее записать готовую прошивку на флешку и припаять на плату.

И по идее память должна быть отключена и ноут должен нормально работать с операвтивкой в слоте.

НО

Конкретно этот ноут очень капризный, и одной прошивки ему было мало. С этой прошивкой он начал давать картинку, но все равно видел встроенную память.

На всякий случай я снял чипы ОЗУ, но это не помогло. Что б было понятно:

Если в слот ОЗУ поставить 4гб, ноут видит 8гб, если вставить 2гб, ноут видит 6гб.

Так оставлять нельзя, потому что ноут будет работать некорректно, поэтому приступаем ко второму пункту: нужно переставить "страпы" в нужное положение.

Таким образом ноут будет понимать, что он должен видеть только ту память, которая вставлена в слот.

Тут на фото я выделил резисторы, и их положение, в котором они должны стоять.

Слева на первой фотке перечеркнуто, там стоит резисторная сборка, её нужно снять.

Ну и в принципе все.

Ноут дальше прекрасно будет работать и видеть столько оперативки, сколько поставили:

Вот такой вот сложный-простой ремонт получился.

Москва

Доброго времени суток!

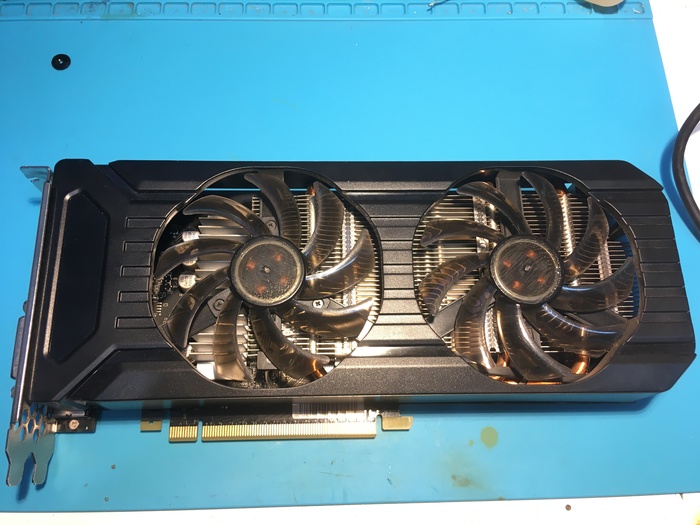

Пришла на ремонт GTX1060 6 Gb Palit с диагнозом - компьютер запускается, но изображение не выводит.

Замеры сопротивлений и напряжений ничего подозрительного не выявили. При включении пост карта тормозится на коде B2 и после пары минут включается просто подсветка монитора.

Данные симптомы указывают на проблемы с видеопамятью.

На данной модели видеокарты видеопамять от производителя Hynix объемом 6 Gb, пациента надо спасать)

Хочу показать пример использования специализированной программы для проверки видеопамяти - NVIDIA Mats.

Внимание читатели! Данная программа предназначена только для видеокарт на базе чипов NVIDIA!!

Итак, простым языком, NVIDIA Mats переставлять из себя программное обеспечение, запускаемое с внешнего носителя (флэшка) и предназначенное для выявления ошибок видеопамяти.

Вы спросите, так как его запускать, если компьютер не выводит изображение?

Ответ: вам нужно обеспечить автоматический запуск Вашего ПК с флэшки (пример: отключить Sata накопители и (или) используя интегрированную графику или другую видеокарту выставить приоритет загрузки с флэшки) и программа будет выполнятся, даже если изображение не выводится.

Время выполнения программы для проверки первых 20 МБ видеопамяти длится порядка 2-3 мин. Соответственно просто запускаем компьютер с флэшки, ждем когда включится подсветка монитора и ждем минуты 3, после чего выключаем компьютер. По окончании программы на Вашей флэшке  в папке mods будет файл repot.txt, в котором и хранится отчет.

Отчет программы выглядеть следующим образом:

Часть строк я удалил для экономия места.

Немного поясню - на ремонтируемой карте распаяно 6 чипов памяти

Значения FBIOA[ 31: 0] - это А0, FBIOA[ 63: 32] - это А1, FBIOB[ 31: 0] - это В0, FBIOB[ 63: 32] - это В1, FBIOC[ 31: 0] - это С0, FBIOC[ 63: 32] - это С1, соответствую определенному чипу.

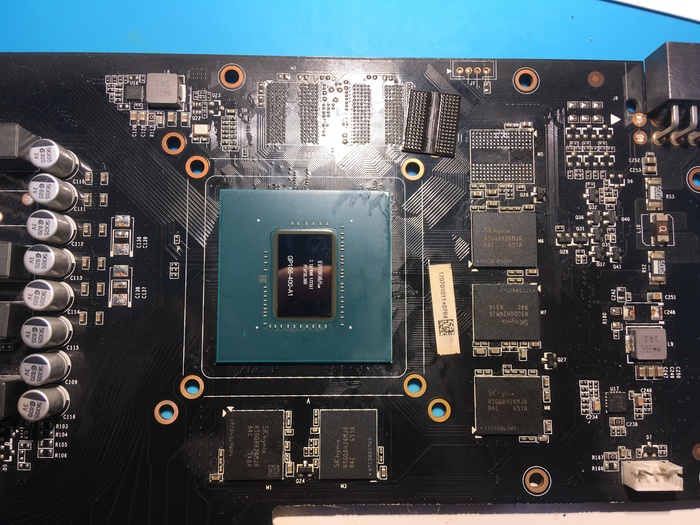

Обычно возникают трудности как сопоставить значения с конкретным чипом. Для простоты понимания я пронумеровал каждый чип:

Итак, мы можем видеть, что нумерация чипов начинается с нижнего правого угла чипа ГПУ и далее против часовой стрелки, при этом счет ведется от высшего разряда, т.е. А1, А0, В1, В0, С1, С0 и т.д. Количество каналов зависит от количества чипов памяти.

Теперь основываясь на полученных ошибок в отчете NVIDIA Mats:

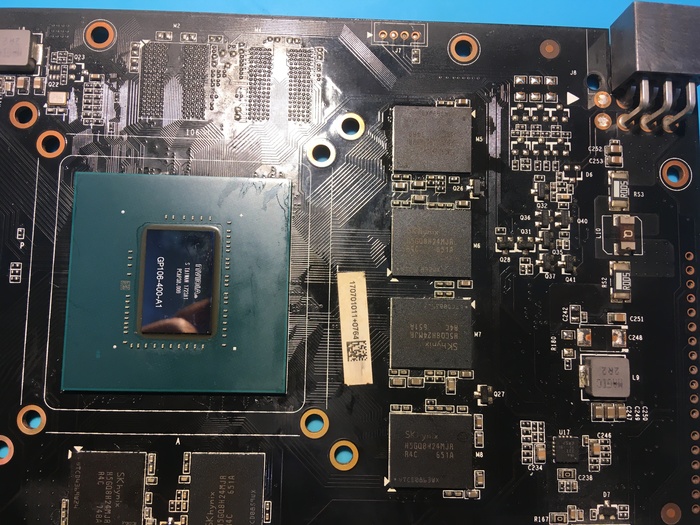

приходим к выводу, что неисправный чип памяти в данном случае С0. Демонтирую его и подготавливаю новый:

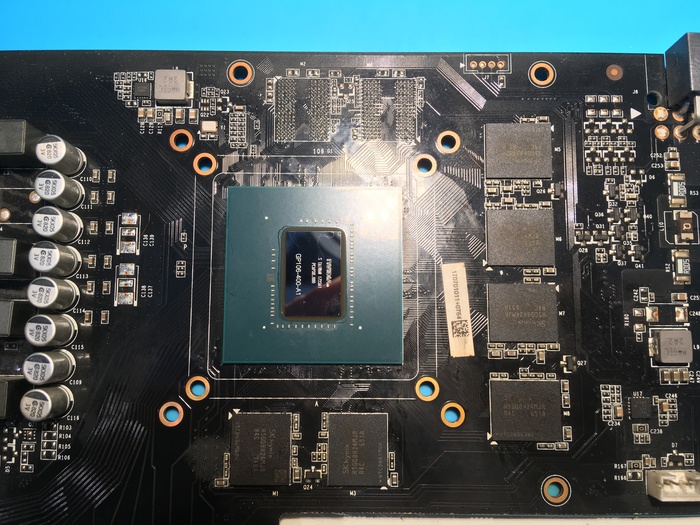

Запаяиваю новый чип:

И пробуем запуститься. Пост код В2 проскочил, картинка появилась и опять запускаем тестирование NVIDIA Mats, в конце видео Вы уведите сообщение об отсутствие ошибок ну и сам процесс теста

После успешного теста тестирую видеокарту синтетическими тестами:

Тесты пройдены успешно, ремонт закончен))

Надеюсь я доходчиво смог пояснить работу такого чудесного инструмента при ремонте видеокарт как NVIDIA Mats.

Ссылка на форум vlab - http://vlab.su/viewtopic.php?f=48&t=96805. Там Вы можете найти ссылки на скачивание образа программы для создания загрузочной флэшки.

P.S. Всем удачных ремонтов!

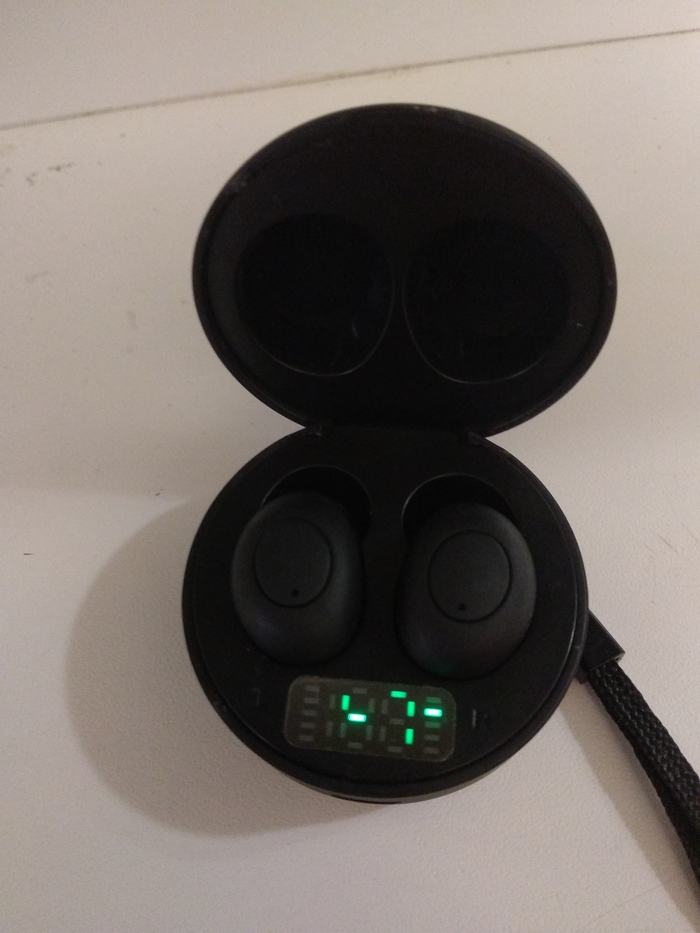

Здравствуйте други! Нужна помощь. Купил вышеуказанную гарнитуру, пользовался дня 3 заряжая до 50-100%. Индикация была как на картинке. Внутри дисплея цифровой индикатор заряда базы для наушников. Когда вставляешь наушники, начинают бегать две полоски по бокам свидетельствующие о зарядке соответствующего наушника, затем все тухнет.

Решил до конца разрядить и зарядить базу, в момент разрядки было 38%, затем за ней периодически следил и после того как она разрядилась до 25% возник вот такой артефакт..

Он не тухнет вообще - и при включении зарядки на 2 часа и при ее отсоединении через некоторое время как положено. Когда вставляешь наушники- бегунки заряда не бегают. Заряжаются ли по факту ещё не успел проверить. Может кто-нибудь что-нибудь посоветует??(кроме как выкинуть эту дешёвую дрянь). Заранее благодарю.

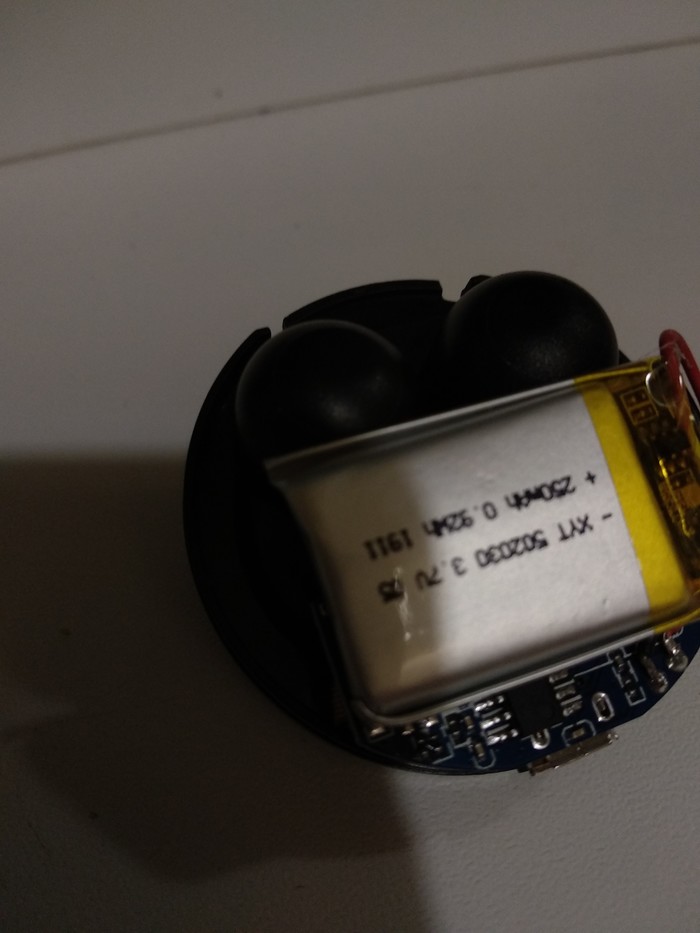

Upd: внутренности

Имеются люстра ,сгорел блок Ду ,люстра имеет 4режима и давно нет пульта .Подскажите как вывести на выключатель (две клавиши ),два режима светодиоды ,и основной .Всем за ранее спасибо

Начало здесь:

Субмодуль сварочного аппарата РЕСАНТА. Часть 3

Следующая модификация модуля управления сварочного аппарата РЕСАНТА - комбинированный аппарат : сварка  плюс пусковое устройство.

Переоборудование простое:

1. Заменить штатный модуль блока управление на модифицированный.

2. Просверлить на передней панели два отверстия и установить два тумблера.

Первый - переключение СВАРКА - ПУСК

Второй - выбор 12 или 24 вольта.

Все, других переделок не потребуется.

Такой модифицированный сварочный аппарат можно применять и по прямому назначению - сварка. С сохранением всех заложенных заводом характеристик.

И так же для зимнего пуска авто с бортовой сетью 12 или 24 вольта.

Ток выходной при пуске - до 200 ампер. Этого хватит запускать и легковые и грузовые авто.

Ваше мнение?

Начало здесь:

Субмодуль сварочного аппарата РЕСАНТА. Часть 2

Следующая модификация модуля для  сварочных аппаратов РЕСАНТА позволит  переключать аппарат в режим регулируемого источника постоянного напряжения  с большим выходным током -  до 60 вольт и до 200 ампер.

Переделка простая:

1. Заменить штатный субмодуль на модифицированный.

2. Просверлить отверстие на передней панели и установить тублер переключения режимов СВАРКА - ИСТОЧНИК ПИТАНИЯ.

3. Сделать окно на передней панели и установит цифровой измеритель выходного напряжения и тока.

4. Соединить дополнительные компоненты согласно приложенной к субмодулю схеме.

Подобным образом модифицированный сварочный аппарат может служить источником постоянного напряжения для тех задач где требуются блоки питания на десятки и сотни ампер.

До  уровня выходного напряжения 24 вольта аппарат сможет выдавать ток до 200 ампер.

При установке выходного напряжения от 24 до 60 вольт выходной ток должен быть ограничен до уровня 50 ампер на верхнем пределе выходного напряжения.

Обсудим - а надо ли?
