Я на очереди

Эх, смотрю я уже несколько лет посты, ролики про 3d печать. Помню, как впервые увидел технологию, загорелся аки сухостой по весне. Это ж сколько всего можно сделать! И механизмы всякие для воплощения ещё детских идей, и корпуса для электроники, и сувениры, и для машины чего (недавний пример заглушек зеркала с пищалками).
Добавил принтер в свой список желаний, думал, после окончания ремонта в квартире обязательно возьму. Но вот появились деньги, прикинул писю к носу и решил: а чего ждать-то? Тут как раз и доллар опустился, и через киви фишку подкинули. Почитал, попримерялся, да и заказал на алике принтер, да пару кг филамента.

Я на очереди

Так что в скором будущем встречайте! Надеюсь на помощь и поддержку в сообществе!

Показать полностью 1
53

Радиоуправляемая полноприводная платформа, с намеком на подвеску. Или коротко о скуке инженера - часть 4 - финал(?)

1 часть
2 часть
3 часть
Вбоквелл

Итак... Сегодня поговорим за рулевое управление. Вообще, по хорошему, рулевое управление должно представлять из себя тот или иной механизм, который вертит передние колеса. В особо запущенных - задние... Но вот трактор, работающий у меня под окнами, внес коррективы в разработку. Но это на потом, сейчас немного вернемся к подвеске.

В общем, смотрел смотрел я на все то, что наизобретал до этого, и все мне не нравилось. В итоге психанул, открыл новый чертеж и накидал новый подрамник с нуля, учитывая все хотелки и необходимости. Ну а за подрамником подтянулось и все остальное.

Из того, что мне не нравилось в предыдущей версии больше всего, поменялись кулаки. Теперь они больше, надежнее держат мотор от люфтов и есть ограничитель, чтоб он не выпадал назад.

Далее - колеса...

Желтые китайские меня ну никак не устраивали, поэтому решено было переходить на печатные. Но как мы помним, там был трабл с покрышками... Решение гениально и просто - печатаем диск, с нужен вылетом и шлицом, и натягиваем на него покрышку от китайского брата инвалида!

Помимо исправленного шлица и отсутствия биения, я изменил вылет на более правильный - теперь колеса сидят так, как надо.

В связи с этим уменьшилась нагрузка на валы моторов, тк рычаг стал меньше, и существенно сузилась колея.

Из за изменившейся конструкции подрамника значительно увеличился ход подвески - наконец то стало возможно выставление рычагов в горизонт при полной работе. Среди прочего - приведенные в порядок размеры, небольшое изменение габаритов и тд по мелочи.

Ну и самое главное - повороты. Помните, я упоминал трактор? Так вот... Я честно пытался сделать нормальный поворот, как у автомобиля, но чет даже на уровне чертежа как то не пошло... Зато трактор подкинул идею.

Переломка. Механизм простой, в реализации тоже ничего сложного... Имеет как свои плюсы, так и минусы, и в целом наверно не очень подходит для такой техники... Но кто мне запретит, в конце концов. Да и для разнообразия не помешает.

Накидал раму из двух частей с шарниром посередине. Ради достоверности погуглил чертежи тракторов со схожей системой, и посчитал, что в среднем, расстояние от заднего колеса до переднего в полтора раза больше, чем от правого до левого. Так и сделаем

Крутить вращать все это безобразие будет китайская микросерва, для которой пришлось сделать систему рычагов и тяг... Со всей остальной электроникой вы уже знакомы

Докидываем остальные провода, подключаем собираем, переписываем чутка код под новый поворот, и запускаем в тест

Конечно, в таком виде далеко не уедешь, поэтому облагораживаем...

Очень выручили заранее наделённые в раме дырки, чтобы не заморачиваться сразу с креплением всей навесухи. Побольше дырок - больше полет фантазии. И в случае чего сверлить не надо. Да, именно дырки.

Детали рамы практически симметричны, так что незанятое отверстие для сервы отлично помогло в укладке проводов.

Через проставку-переходник прикручиваем на свое место мозги.

В конце вспоминаем, что хоть рама и плотно сидит на своей посадке, но прикрутить лишним не будет...

Находим ершоный болтик

Думаем, как лучше прикрутить батарейный блок... Тоже через проставку переходник

О пользе кучи дырок - прикручиваем незапланированную скобку для проводов...

Ну и собственно вот оно, наше чудо в сборе... Штука получилась на самом деле весьма внушительного размера, ну вот для сравнения на фоне вполне стандартной клавиатуры

Ну и собственно... Ходовые испытания, как же без них)

Ну и вот как то так, в итоге...

Скажу честно, много чего в этом проекте меня не устраивает, очень жаль, что не получилось реализовать нормальный полный привод, с редуктором в базе, да и такая схема поворота скорее вынужденная мера, чем необходимость... Но мне понравилось) Этот проект занимал меня долгими вечерами, вернул на пикабу, так что наверно, это финал... Не хочу, а скорее тупо не умею делать корпуса, и ли но считаю такой "технический" дизайн намного более крутым, а по механике пока мои полномочия все. Хотя... Никогда не говори никогда)

ПыСы: не могу не поделиться путем эволюции подрамников, как самой важной части всего этого

А также кучей других деталей, отбракованных или оставшихся от других версий

Всем спасибо, засим, удаляюсь...)

Показать полностью 21 2
84

Почему не стоит делать предзаказ на Top3DShop

Добрый день.

Хотел бы оставить отзыв по работе с данным магазином. Опыт оказался далеко не из приятных.

25 января 2022 года мной был оформлен и, что очень важно, оплачен заказ на покупку 3D принтера Anycubic Mono X 6K и некоторые сопутствующие расходники. Менеджер по телефону сообщил, что товар к ним поступит в середине марта, и придется подождать. Сроки для меня были приемлемые, учитывая дальнейшую доставку в г. Южно-Сахалинск, рассчитывал получить технику где-то в середине апреля месяца.

Все условия были оговорены, деньги внесены оставалось только ждать. В феврале случились всем известные события, после которых я перезвонил в магазин, уточнить все ли будет в порядке. Консультанты уверяли меня что заказанный товар поступит вовремя, и никаких проблем не будет. Через пару недель я сделал еще один уточняющий звонок, меня вновь уверили что все по плану.

Когда подошел срок поставки мне поступает звонок от магазина следующего содержания: «ваш заказ в поставку не включили, новая поставка через 1,5 месяца (в начале мая+ около 2-3 недель доставки до меня), и доплатите денег из-за повысившегося курса рубля. Либо забирайте деньги.». Сказать, что я удивился – не сказать ничего. То есть получается следующая картина. Многоуважаемый (нет) магазин получил от меня порядка 75 тысяч рублей, два месяца имел их в обороте, не включил мой товар в поставку, декларирует еще 1,5 месяца ожидания и требует денег. Хороший способ получать средства в качестве беспроцентной ссуды. Возможно для магазина это мелочь, но для меня эта сумма весьма значительная. На которую я мог бы заказать тот же принтер в другом магазине.

Есть мнение, что товар у этих товарищей был, просто реализовывать по оговоренной ранее цене им резко стало не интересно. При этом нарушается законодательство в сфере защиты прав потребителей нашего государства. А это уже можно назвать мошенничеством. По всем правилам жанра надо было бы эту контору тащить в суд. Однако принтер покупался в подарок, покупателем был заявлен другой человек, которому эти судебные тяжбы были не интересны. Да и сами представители магазина зачастую игнорируют отправленные им электронные письма, что для меня стало конкретным нонсенсом.

/ Был запрошен возврат средств, и переоформлен заказ вот в этом магазине: https://lider-3d.ru/ . После общения с менеджером из Lider-3D мне была согласована цена на тот же принтер равнозначная цене у Top3Dshop после доплаты (порядка 75к за принтер) с условием приобретения мойки-сушки. На момент написания текста мой заказ уже укомплектован и отправлен ТК СДЭК.

Подводя итоги:

1) Брать что-то по предзаказу+предоплате у Top3Dshop я не рекомендую никому. Мало того, что им плевать на клиента, так они еще могут просто не включить ваш заказ в поставку.

2) Вытекает из первого. Вероятно очень плохая коммуникация между отделами. Консультанты говорят одно, а в отделе поставок совершенно другое. Может быть отдел приема заказов что-то путает, забывает, теряет – мне в общем то все равно. Факт в том, что с января месяца они даже не почесались в плане отработки моего заказа.

3) Этот магазин не соблюдает ни собственные правила, описанные на их сайте (все подробности на скрине с электронным письмом), ни законодательство нашей страны.

4) Из-за них я потерял время, и переплатил лишние 8к рублей. Благо они достались не им.

5) Клиента в моем лице уважаемый (нет) Top3Dshop потерял насовсем. Покупать у вас я не буду НИЧЕГО, и в своем окружении так же не буду никому рекомендовать сотрудничать с вами.

6) Если все-таки надумаете связаться с этой конторой, рекомендую брать только то, что у них есть в наличии здесь и сейчас. Никаких предзаказов и ожиданий. Подставить могут в любой момент.

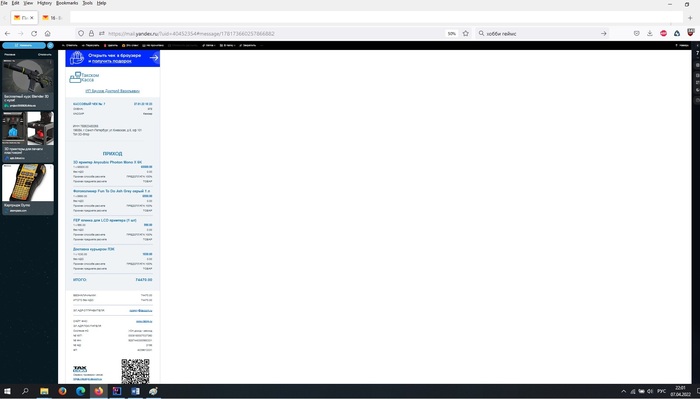

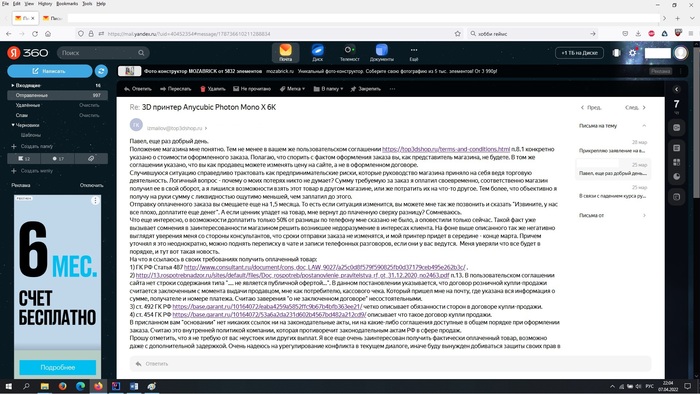

Прилагаю скрины с одним письмом от них, квитанцию подтверждающую оплату 25.01.2022 и состав заказа (личные данные затерты).

Показать полностью 5
71

Благодарности пост

Спасибо всем за советы.
Огромная благодарность @Bishop666, без вас так быстро не понял бы что к чему.

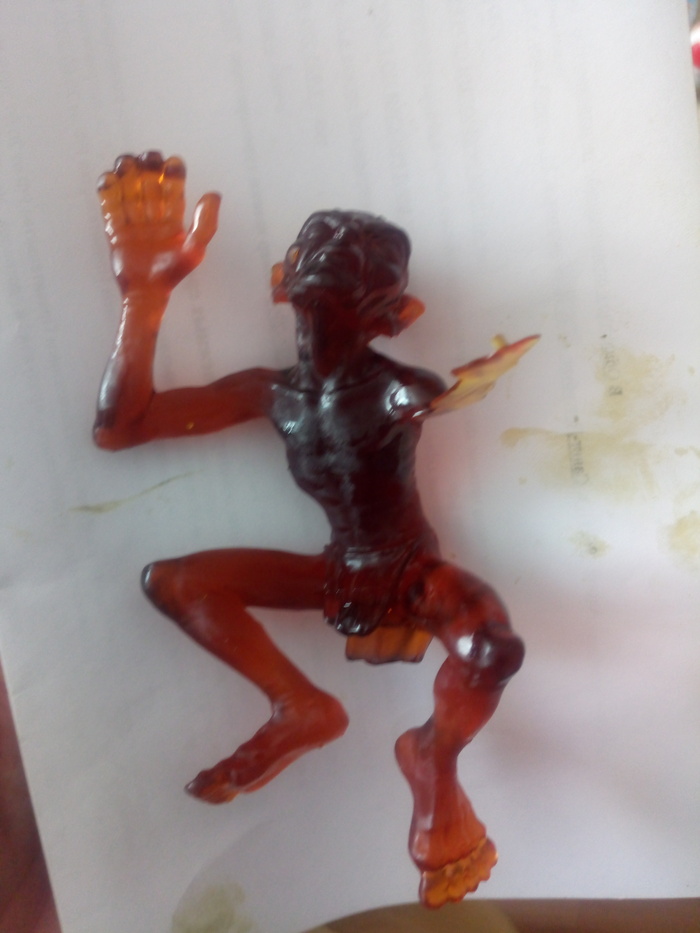

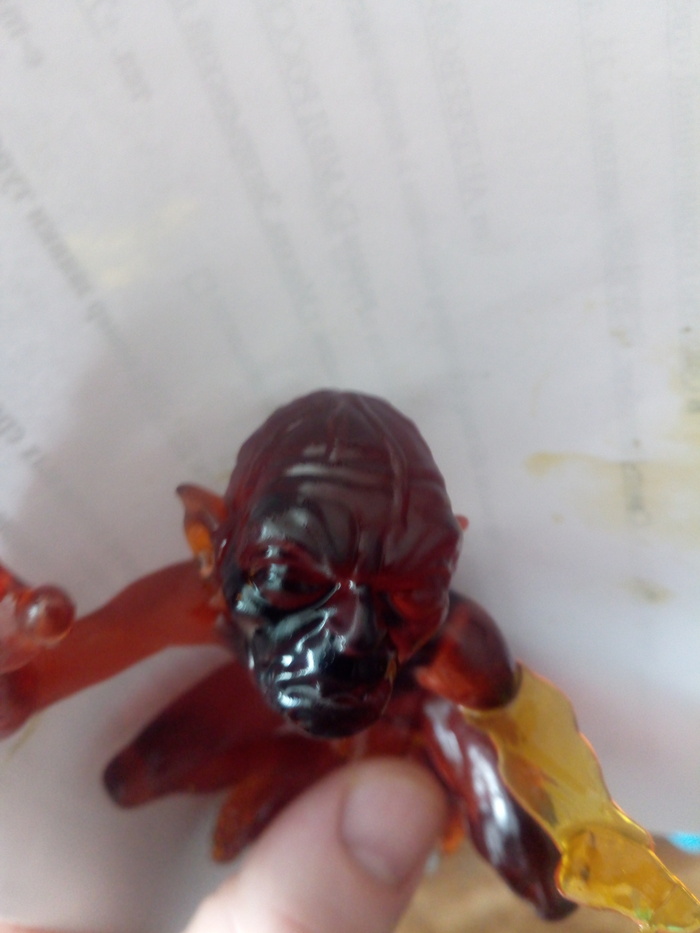

Не судите строго. Первые отпечатки, да ещё и рука куда-то похерилась)))
прыгаю от радости как ребёнок
для меня это волшебство какое-то)))

Показать полностью 3
43

Водяная свистулька из бутылки на 3Д принтере #2

Привет!

Вторая свистулька, напечатал из бутылки с под минералки "ПСЫЖ"

-Принтер Ender 3

-Сопло 0.3 мм

-Ширина линии 0.4 мм

-Высота слоя 0.16 мм

-Поток 110%

-Стенки 3

-Крышка/дно 5

-Заполнение гироид 15%

-Температура: Сопло 280, стол 80 градусов.

-Скорость печати 60мм/c

Время печати 3 часа 4 минуты

Ссылка на STL в комментариях.

Водяная свистулька из бутылки на 3Д принтере #2
Показать полностью 1 1
288

Мы печатаем

Я обычно скептически отношусь к большим заказам, но тут все складывается невероятно удачным образом. Заказчик объявился аккурат перед массовым подорожанием всего и вся, и я уверена что он отказался бы от решения с новыми ценами.
Заказчик захотел Спауна - версию дядь Саникса. Печатать решили традиционно: подставку и монстра прутковым пластиком SBS на anycubic kossel plus, самого Спауна фотополимером на anycubic photon mono. Обработка ксилолом и пилочкой. Швы корректировали тамиевской шпатлевкой. Грунтовали аэрозольным Kudo.

Красить решили акриловыми тамиевскими красками. Раньше красили деколой и какими-то безымянными, но они решительно проигрывают специализированным модельным краскам.

Моська

Цепи на бёдрах и плечах оказались тем ещё испытанием - они очень колючие (как он их носит-то?..) шипы такого эффекта не имели.

Получился очень импозантный мужчина. То есть демон. Убивающий демонов. Интересная вселенная.

Весит сие изделие 1.7 кг. Диаметр поставки 30 см. Высота по макушке 40 см.

Спасибо за внимание.

Показать полностью 11
7

3d artel zobu не видит нулевой точки

Здравствуйте.

Стал счастливым обладателем 3D принтера 3d artel zobu. Брал с рук, продавец утверждал что новый. Визуально и впрямь новьё.

Я чайник, раньше не сталкивался с подобными агрегатами)

Почитал как начать, подложил бумажку, для калибровки. Выровнил платформу, тыкнул на кнопку калибровка, чтобы он, якобы запомнил где надо останавливаться.

Вроде всё по инструкции, проверил засветку, тоже норм, лампочки загораются, на мониторе прямоугольник.

Залил смолу, отправил на печать тестовый файл.

Сижу, жду)

платформа доехала до самого низа и не останавливается, слышны похрустывания(((. Прервал печать, думал хана экрану, экран вроде не пострадал.

Дальше ещё 1,5 часа тацев с бубном, прикладывание бумажки и выставление нуля.

Принтеру пофиг. едет дальше и не останавливатеся, боюсь экран поломает. Может я что делаю неправильно или есть волшебное слово/команда какая.

Подскажите, кто сталкивался))

9

Печатники, помогите советом

Пока на больняке, занялся доработкой станции автополива для цветов с Али. Устройство работае,т, качает воду, но, увы, подающая магистраль всего одна (у продвинутой версии - две), чего не хватает для полноценной поливки цветов, по-разному потребляющих воду. К примеру, алоэ "пьет" стакан в 3 недели, а вот какая-то фигня по-типу бамбука аж стакан в 5 дней.

Ну и решил напечатать краники для регулировки подачи на одной линии.

Подумал, померил исходные штуцера, смоделил, нарезал. Стал печатать. И вот беда, у меня не получается напечатать тонкостенные конусы. Уже и поддержки городил и ребра, все равно "загибаются куда хотят сами".

Вот такая деталька, внутренний диаметр отростка под посадку шланга 2 мм:

И что остается после зачистки до нормального прохода: - жалкие обрубки(

Грусть тоска..

Подскажите, как с этим бороться, пожалуйста.

Печатаю на elegoo mars pro, режу читой, смола elegoo standart resin, зеленая, прозрачная.

Показать полностью 3
