Первый опыт "гидравлика"
Привет! Хотел поинтересоваться есть ли у кого опыт проектирования и изготоаления плит гидроразвязки?!
Интересно было бы узнать ваши медоды и приёмы.
А у меня пока получилось следующее:
В компасе накидал расположение распределителей и регуляторов давления.
Далее, подготовив стальную плиту по это дело, распечатываю чертёж в масштабе 1:1, прикладываю лист к заготовке, креплю и керню центра будущих отверстий
Ну и затем на сверлилку-сверлю отверстия нужного диаметра и глубины, нарезаю резьбы.
Вот пример того, что получается:
Затем сварка - с боков штуцера, не используемые отверстия глушить.
Вот как то так)
Жду дельных советов и подсказок!)
Показать полностью
5
Даёшь производство
Ну что же, стало в нашей большой стране ещё на одну гильотину больше))
Очередная работа на суд общественности
Всё как всегда - релейная схемка, блок питания DC24v, защиты, клемнички и переключатели

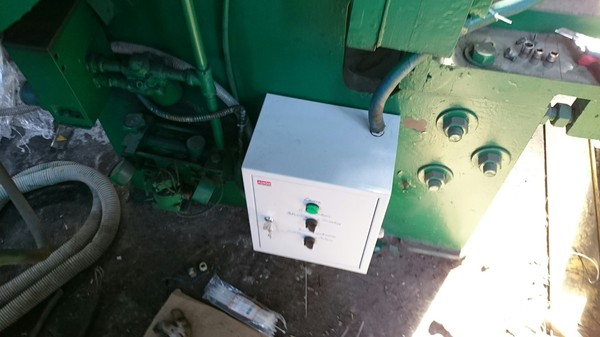

ЩМП-1 идеально встаёт вместо штатной распределительной коробки
Прикреплю ещё видео работы станка для пущей брутальности поста)
Показать полностью
2
1
Как я расточной станок оживлял / 2620В
Работал некоторое время на предприятии Х.
Фирма как фирма, ничего выдающегося. Занимается ремонтом трубопроводной арматуры. Станочный парк небольшой - несколько токарных станков, радиальные сверлилки и герой моего рассказа горизонтально-расточной 2620В.
Станок 1968 года рождения и, с характерными для того времени, достоинствами и недостатками: изумительное состояние железа (станина, направляющие) и отказавшая на 75% автоматика. Так он и работал в режиме сверлильного станка)))
И вот спустя время настал его час-поступил заказ, выполнить который возможно лишь с его помощью.
Руководство сразу навело "движуху", все стали бегать, смотреть, спрашивать....
Короче было принято решение - реанимировать!
Накидал быстренько монтажную схемку и понеслось
Собрал на монтажке всю автоматику. Жду металл на корус нового шкафчика))

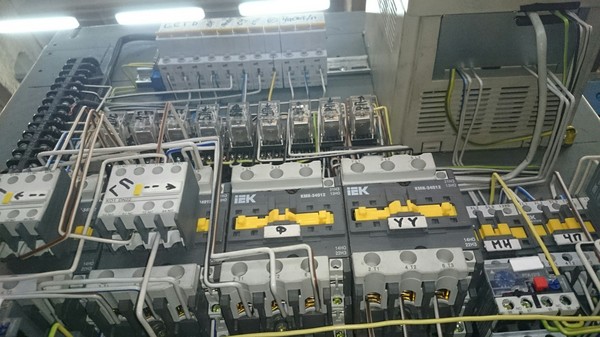

Получилось сделать даже художественное фото)))

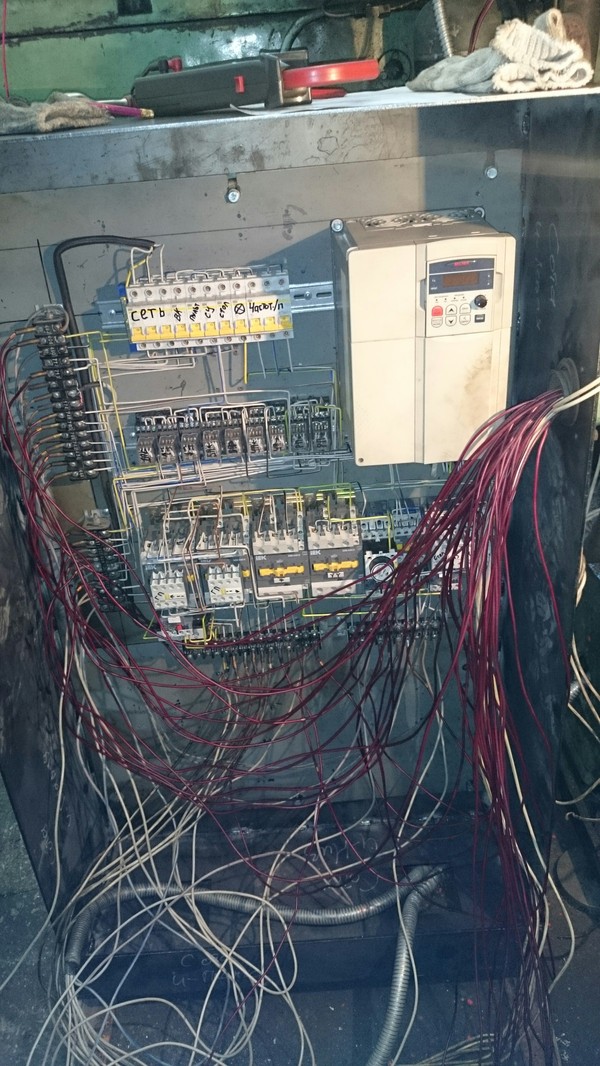

Ну а далее собрали корпус шкафа,начинаю сращивать станок с "мозгом"

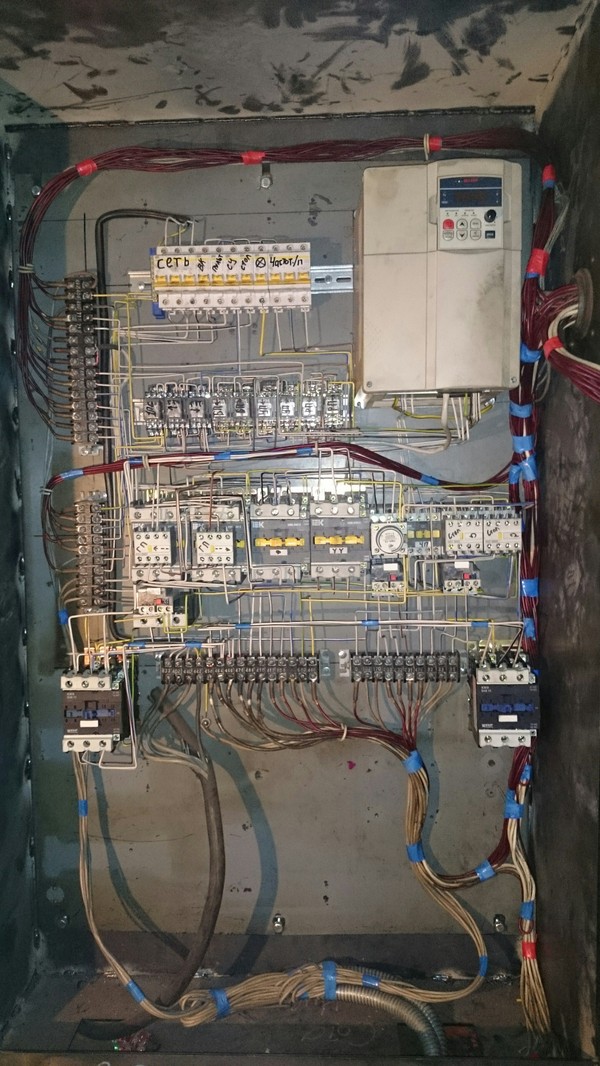

Куча возни с укладкой проводов и вот результат.
Ещё пришлось добавить пару пускателей для главного электродвигателя ( который когда то давно был перемотан неправильно) дабы всё таки осуществлялось его переключение с треугольника на двойную звезду.

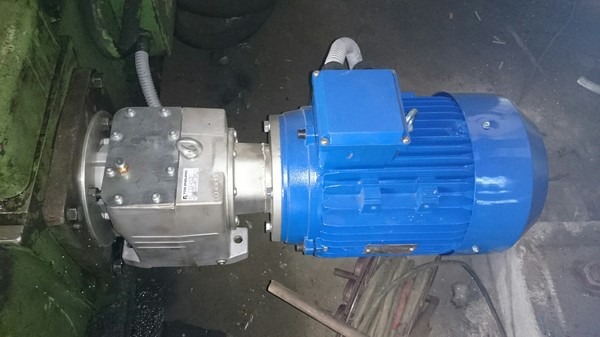

Ну и естественно электродвигатель постоянного тока привода подач был заменён асихронным с редуктором
Станок работает качественно и изумительно мягко уже больше года)))
Всем удачных переделок!
Показать полностью
6
Когда твой напарник Лев Толстой
Показать полностью
2
История развития или как во мне рождался элетромеханик
Всех рад приветствовать в нашем новом цехе (назову это место так)!!!))
В честь создания сообщества хочу немного рассказать о себе, а именно о становлении меня как электромеханика.
Каждый прошёл этот путь своей дорогой - кто то напрямую, с рождения почувствовал в себе силы на данном поприще)))), а кто то как я - начинал непонятно с чего и где....
Так вот мной пройден путь от любителя "лего" , ценителя мото, "уважателя" авто, автомеханика, слесаря по ремонту авто, диагоста, автоэлектрика, мастера участка, поработал на заводе (прокатный стан), просто водителем.......и, наконец, запись в трудовой - "Электромеханик по ремонту и испытанию станочного оборудования"))))
Более подробно, если пост окажется интересным, буду рассказывать постепенно))
А пока ловите часть моих работ от начала карьеры до её расцвета))) Осторожно! Часть фото-спойлеры будущих постов)))
По этапам развития думаю рассортируете сами)))
