Давно было пора сделать свой вариант бегущей строки! Сделал, с голосовым вводом текста (в паре со смартфоном). Финальная версия проекта собрана на Arduino и адресной светодиодной ленте WS2812b, корпус частично напечатан на принтере, частично сколхожен из ПВХ панели, стекла и кабель-каналов, всё это обильно смазано горячим клеем =) Всю информацию по проекту (список/ссылки на компоненты, схемы, исходники, инструкции по загрузке) вы найдёте на странице проекта у меня на сайте или в репозитории на GitHub. Схема - то очень простая:

Самое сложное - спаять и вообще собрать матрицу!

Специально для Пикабу: "Продам гараж" - уж очень много этих шуток в коментах к моим проектам с адресными матрицами =)

Когда-то давно тут был пост про рамку, оживляющую растения, проект с кикстартера:

Решил я попробовать сделать такую из подручных материалов и китайских компонентов! Девайс работает очень просто: на катушку подаются импульсы напряжения, которые превращаются в движения магнита, а магнит трясёт объект (цветок/перо/etc). Объект освещается светодиодной лентой, которая вспыхивает два раза за период колебания объекта. Всё это дело управляется микроконтроллером, потому что тайминги очень важны, ну и хочется иметь возможность настройки.

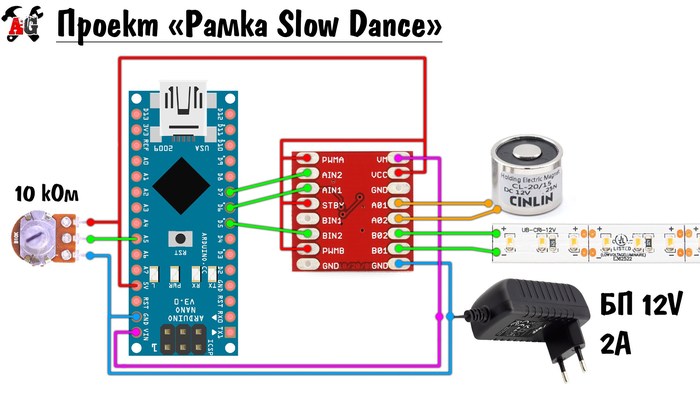

Все ссылки и инструкции как всегда на странице проекта у меня на сайте. Схема выглядит вот так, на ней собственно можно разглядеть используемое железо:

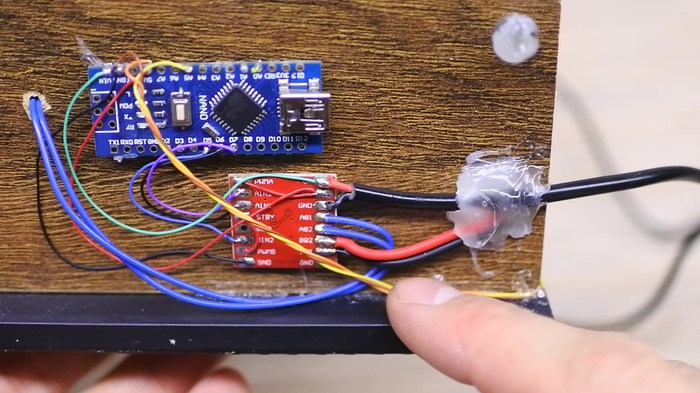

Всё паяется навесом и крепится под рамку:

Самая важная часть системы: упругий элемент с магнитом, от расстояния до катушки и упругости зависит амплитуда колебаний

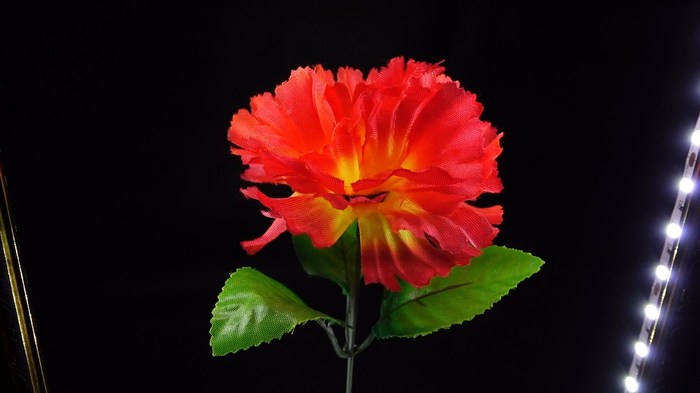

Посмотреть девайс в работе можно на видео в начале поста, а на статичной картинке это выглядит как-то так:

Спустя несколько лет знакомства с Ардуино решил таки сделать то, ради чего многие считают она создана - метеостанция с часами. Помимо часов запихнул в станцию много всего интересного:

- Большие часы

- Дата

- Температура воздуха

- Влажность воздуха

- Атмосферное давление (в мм.рт.ст.)

- Углекислый газ (в ppm)

- Прогноз осадков на основе изменения давления

- Построение графиков показаний со всех датчиков за час и сутки

- Индикация уровня CO2 трёхцветным светодиодом

- Переключение режимов сенсорной кнопкой

- Динамическая яркость подсветки дисплея

Вся электроника куплена на Aliexpress, ссылки найдёте на странице проекта у меня на сайте. Там же есть все схемы, инструкции и исходники.

Электроника собирается вот по такой схеме (на странице проекта также есть более понятная монтажная схема):

Позже был добавлен датчик освещённости, он подключается вот так:

Собранная электроника выглядит не так страшно, как показано на схеме:

Сборка проекта в корпус - стандартные ритуальные пляски с термоклеем и двухсторонним скотчем:

Корпус брал у нас, в чип и дипе, он отлично подошёл по размеру:

На графике видно, как менялся уровень СО2 после открытия окна: максимальное значение 1243, минимальное - 399. График строился за час (c hr)

Очень приятно видеть, как моё комьюнити повторяет и дорабатывает проекты! Вот например один из вариантов корпусов под 3D печать от подписчика:

Этот и другие варианты можно найти на форуме сообщества, ищите ссылку на странице проекта. Это один из проектов, которым я реально пользуюсь, он всё время включен в розетку и сообщает о параметрах микроклимата. Особенно полезен график СО2: тыкаю им девушке, которая любит закупоривать окна на ночь.

Привет, Пикабу! Вы тоже просили меня показать как сделать пиксельный рюкзак из свежих трендов своими руками - показываю. Нам понадобится:

- Рюкзак формы спанчбоба

- Адресная светодиодная лента

- Платка Wemos D1 mini

- Powerbank

- Немного рассыпухи для стабильности работы

Схема проекта оч простая:

Полученный блок электроники прошивается с компьютера, исходники и вся информация по загрузке есть на странице проекта у меня на сайте. Там же есть ссылки на все компоненты на АлиЭкспресс.

С конструкцией всё сложнее: надо наклеить светодиодную ленту на рюкзак и соединить по схеме "зигзаг":

Дальше - больше, я решил сделать крупные квадратные пиксели, и для этого нужна решётка. Вырезал её из пенокартона:

Собственно вот так выглядит сэндвич лента/решётка/белый пластик

Осталось покрыть сверху полупрозрачной тёмной тканью - и рюкзак готов! На смартфон нужно установить приложение, и можно управлять рюкзаком: два десятка эффектов, анимированные картинки, 6 игр и куча настроек и разных режимов!

Смотрите видос! Там эффекты показаны в движении, так по картинкам конечно не очень понятно =)

Прошивка и приложение на смартфон являются собственными разработками, проект считаю удачным и очень интересным.
