Моноблок на Raspberry PI //// Часть 1.1 //// Ответы на вопросы и бонусный контент

Кто не видел предыдущего поста - переходите по ссылке и наслаждайтесь:

Моноблок на Raspberry PI ///// Часть 1 ///// Начало /////


/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////


1.Ты бы сделал такое на заказ?


Нет и еще раз нет! Я делаю это для души, а не ради денег. К тому же у меня мало опыта и что-то может пойти не по плану.


/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////


2. Что за скалер?


Это плата mt6820, либо mt 561, особой разницы нет.


Предупреждаю всех, что питание на эту плату надо подавать именно на питание матрицы, поэтому придется паяться к обратной стороне платы.


/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////


3. Почему именно raspberry pi zero?


Потому что она дешева, проста в использовании,она мало кушает, под нее много софта и она очень популярна, поэтому с ней не будет каких-либо проблем. Вскоре я сменю ее на 3/4 версию.


/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////


4. Чем будешь клеить корпус?


Скорее всего клеем, либо герметиком.


/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////


5. Как будешь защищать матрицу?


Возможно вырежу под нее кусочек стекла, либо любого другого тонкого листового материала.


/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////


6. Сколько будет работать данная система?


Где-то часов 5-4 при полной нагрузке.


/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////


7. Что это за ноутбук был?


Это был dell inspiron 3520.


/////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////


А теперь бонус)


Совсем забыл сказать, что я очень люблю что-то нестандартное, поэтому я решил добавить dvd дисковод от ноутбука в корпус. Потребляет он очень много, поэтому будет отдельно включаться и выключаться выключателем на корпусе. Для того, чтобы подцепить к нему usb я присобачил к нему кишки от hdd бокса. На этом всё...


Ждите следующих постов)

Показать полностью
283

Моноблок на Raspberry PI ///// Часть 1 ///// Начало /////

Моноблок на Raspberry PI ///// Часть 1 ///// Начало /////

Началось все с того, что мне отдали старый ноутбук со словами "забирай скорее, иначе в помойку полетит". От такого предложения я конечно не мог отказаться, поэтому забрал его себе.

Зарядки в комплекте не шло, поэтому проверить его у меня не получилось. Решил разобрать и увидел, что шлейф клавиатуры порван и ответная его часть неизвестно где. Это меня насторожило. Далее я увидел материнку с ужасной пайкой и флюсом везде, где только можно. Дело начало попахивать жареным, а точнее прогревом. Жесткий диск куда-то делся и вместо него стояло великолепное ничего) Зато процессор и ОЗУ остались невредимыми. Матрица на удивление тоже целая. Даже аккумулятор был целым и заряженным.В кармане у меня было всего-ничего 1500 рублей. В итоге я решил сделать моноблок на Raspberry PI Zero для программирования на python, ретро-игр и кино. К сожалению я пока не могу поставить что-то по мощнее, потому что raspberry pi 3/4 стоят в районе 3000 рублей, что полностью лишает меня бюджета на проект. Кишки из ноута тоже пошли в дело. Непонятно как, но я смог обменять их на bluetooth клаву и 500 рублей.

___

За эти деньги я купил:

-Raspberry pi zero. 850 рублей.

-Контроллер матрицы mt6820. 300 рублей

-Шлейф матрицы. 95 рублей

-Переходник mini hdmi-hdmi. 50 рублей

-Конвертер hdmi-vga 135 рублей

-USB hub 95 рублей

-Переходник OTG 30 рублей

-BMS контроллер 100 рублей

-Понижающий преобразователь x2 150 рублей

-Wifi свисток 100 рублей

- SD карта 8gb 250 рублей

___

К моменту создания поста уже пришли Raspberry PI Zero , sd карта, OTG переходник и скалер.

Дополнительно я купил геймпад defender scorpion x7 за 500 рублей. Отличный контроллер за свои деньги. Как же я был разочарован, когда узнал, что он не работает с retropie *facepalm*

Но я не отчаялся. Оказалось, что мне прислали контроллер матрицы на другой микросхеме, отличающейся от той, которая была в описании товара. Я смог отсудить у продавца свои деньги и купил обычный проводной usb джойстик как у snes.

Сейчас остается только ждать посылок из Китая. Большая часть из них уже в России.

Если есть какие-то грамматические ошибки, то не ругайте пожалуйста. Мне всего-лишь 14 и я кое-как знаю правила русского языка. Если есть какая-то конструктивная критика и просто мысли, то пишите, мне будет интересно почитать.

Ждите следующего поста)

Показать полностью 1
408

Oracle показала суперкомпьютер из 1060 модулей Raspberry Pi 3 B+

Неясно, зачем его создавали

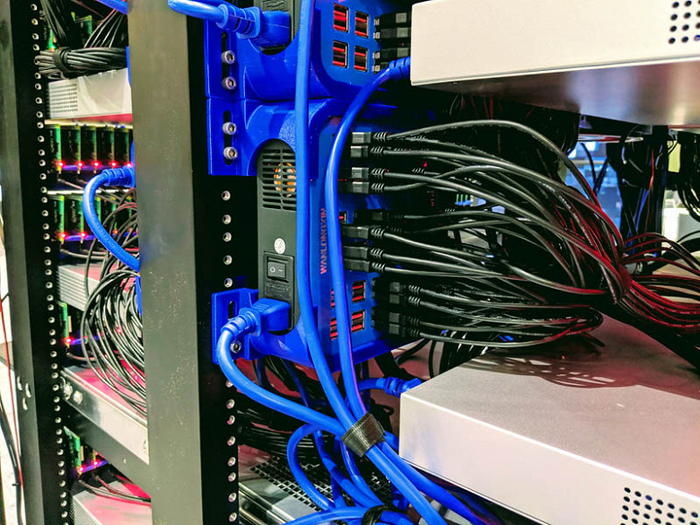

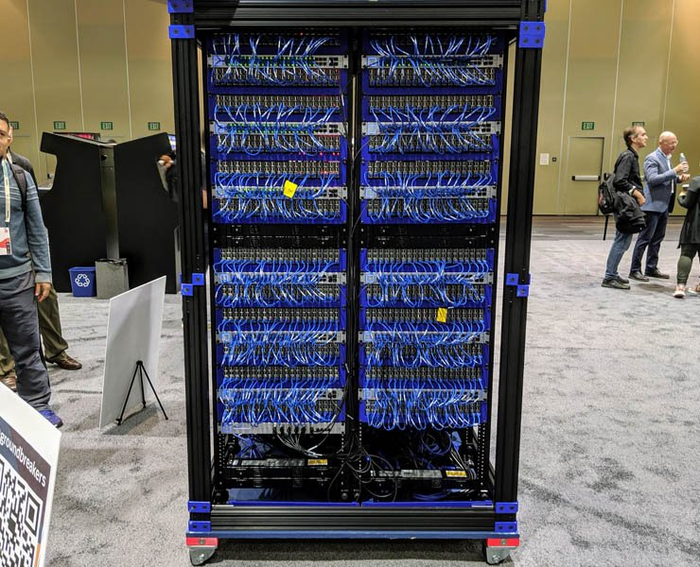

На основе одноплатных компьютеров Raspberry Pi можно построить ноутбук, игровую приставку, робота, какой-либо терминал, а можно суперкомпьютер. Именно такое решение было продемонстрировано на мероприятии Oracle OpenWorld 2019.

Установка состоит из 1060 компьютеров Raspberry Pi 3 B+. Причём количество плат было выбрано условно говоря просто так. Точнее, Oracle говорит о том, что исходила из физических размеров итогового устройства и наличия «запасных частей».

Суперкомпьютер работает под управлением Oracle Autonomous Linux, но о каких-либо запущенных задачах или тестах источник не сообщает. Также неясно, имеет ли эта установка какое-то будущее или же Oracle создала её просто для демонстрации возможностей. На соответствующий вопрос представитель компании заявил, что большой кластер — это круто.


Источник

Показать полностью 2
359

Как Arduino запускает эл.двигатели 7 и 15 кВт одновременно.

Всем привет.

Хотел бы с вами поделиться своим "грязным" опытом, ошибках и результатом.

Рассматривать мы сегодня будем транспортер советской эпохи состоящий из двух частей. Одна часть транспортера приводится в движение асинхронным эл.двигателем с короткозамкнутым ротором мощностью 7 кВт и скоростью 950 об/мин, вторая часть с тем же асинхронником с кз ротором но 15 кВт и 970 об/мин.

Принцип работы транспортера простой. Как только на него подают продукцию, оператор нажимает и держит кнопку "Пуск". На секунды 3 срабатывает звонок типа МЗМ-1, сигнализирующем о скором запуске транспортера. По истечению 3-ех секунд запускается транспортер, оператор отпускает кнопку "Пуск"  и в дальнейшем другие операторы сортируют продукцию по нужным ячейкам. По необходимости нажимается кнопка "Стоп" для остановки транспортера и так по кругу. При этом операторы постоянно жаловались на боль в пальце, который за 12 часовую рабочую смену очень часто нажимает и держит 3 секунды кнопку "Пуск".

Общий вид:

Управление транспортером осуществляется с 5-ти кнопочных постов:

Раньше, запуск эл.двигателей осуществляли 2 магнитных пускателя 4-ой величины типа ПМА-4100. Но так как транспортер работал в повторно-кратковременном режиме, то контакты этих пускателей долго не выдерживали даже не смотря на то, что они были взяты с запасом по току.

От пускателей отказались и я собрал тиристорный привод. Опыт показал - 10 лет безотказной работы.

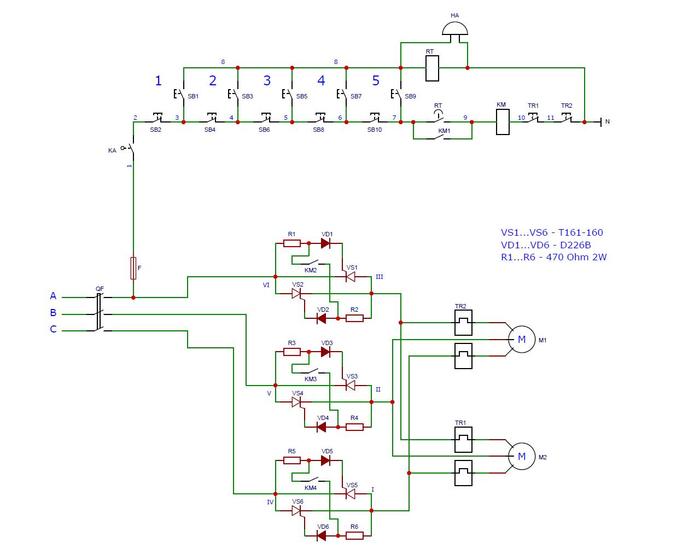

Общая схема:

Возникла вторая проблема - быстро выходили из строя реле времени (в схеме RT). Максимум пол года и всё, то включались быстрее, то включались медленнее, то не включались вообще.

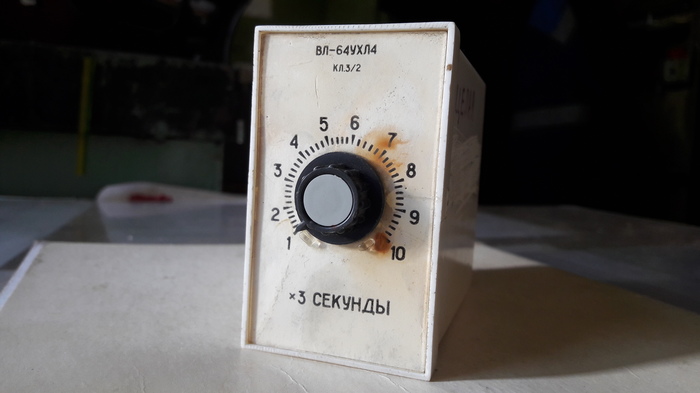

Реле в последнее время применялись такие:

Их ремонтировали но на долго их не хватало.

В итоге решил собрать тестовое реле времени на Arduino Nano с возможностью дальнейшего расширения функционала таких как замер тока, дисплей, кнопки при помощи которых можно менять время выдержки и так далее.

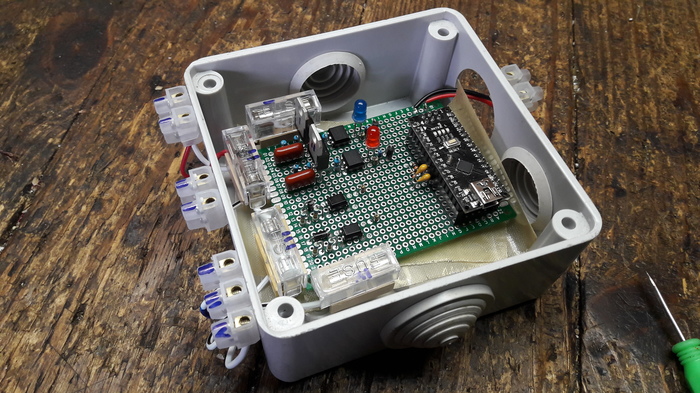

Для теста использовал макетку. Высокое напряжение ни как не пересекается с низким:

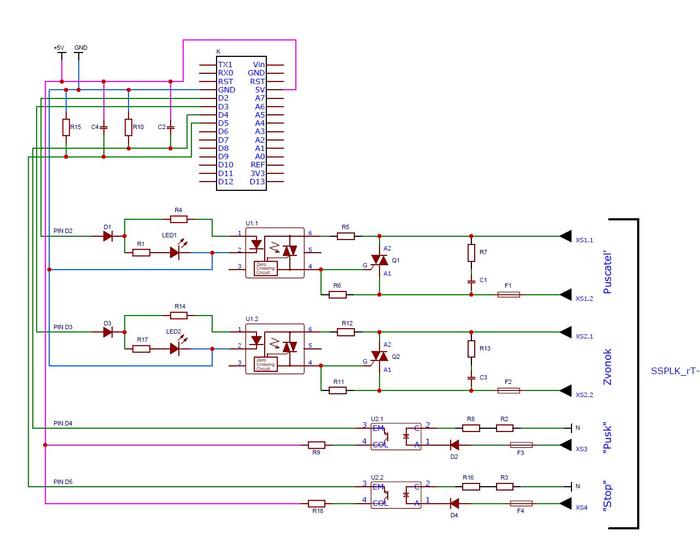

Два нижних оптрона PC817 фиксируют отсутствие или наличие напряжения 220В, два верхних MOC3063 открывают симисторы.

Отпишусь сразу, с текущей схемой соединения PC817 Arduino будет фиксировать колебания переменной сети. Схему переделывать не стал, а просто сделал поправки в скетче при помощи millis() чтоб эти колебания не учитывались.

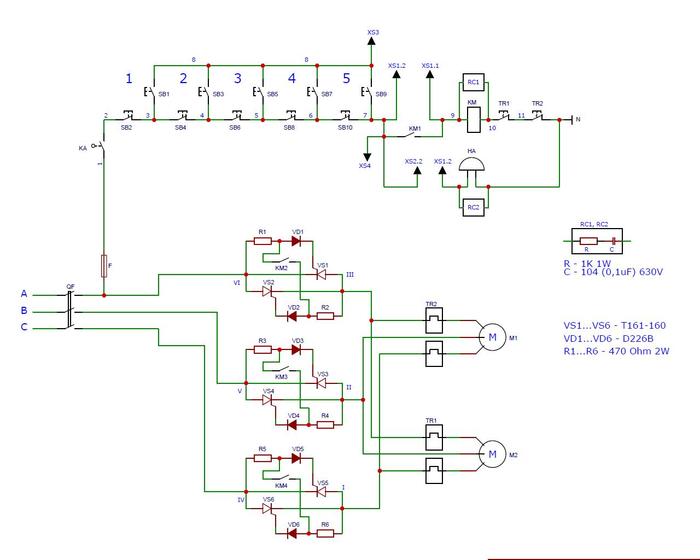

Немного модернизировали старую схему:

Принцип работы: При нажатии и отпускании кнопки пуск срабатывает звонок на 3 секунды, по истечению 3-ёх секунд звонок выключается и тут же включается пускатель КМ, который сам себя подхватывает своим контактом КМ1. Важно отметить симистор, который запускает пускатель КМ, открывается лишь на 0,15 секунд и потом закрывается. Этого времени достаточно чтобы пускатель сам себя подхватил блок контактом.

Приемущества:

Внедрив Arduino в схему транспортера после всех кнопок я ни каким образом не уменьшил безопасность при каких-либо ЧП. Даже если Arduino выйдет из строя, пробьёт симисторы - всегда есть возможность экстренно остановить транспортер нажав кнопку "Стоп" и вытащить ключ-бирку КА. Отсутствует эл.магнитное реле в схеме Arduino которое имеет механически износ. Время выдержки строго фиксировано, не больше не меньше. Имеются RC-фильтры. Дешевая ремонтопригодность. Цена сборки до 500 рублей при покупки деталей в местных радиомагазинах. Заказы с али оптом - ещё дешевле.

А теперь с какими препятствиями я связался

Arduino начала давать сбои и открывать симисторы от эл.магнитных помех - исправил керамическими конденсаторами "104". Изначально на одном из пинов Arduino не работала внутренняя подтяжка резистором - отказался от внутренней подтяжки и сделал наружную.

При написании скетча вроде бы всё предусмотрел и должно работать идеально, но на деле это далеко не так.

Когда я писал скетч впервые, подразумевал идеально работающих работников, которые кнопку нажали, отпустили. Но нет, ведь кто-то нажмет кнопку 2 раза, кто-то её передержит, кто-то будет нажимать прерывисто и постоянно и так далее. Это всё нужно было учитывать, так как Arduino это фиксирует и работа при неправильном написании скетча может нарушится.

Как видно скетч переделывался 7 раз, а баги и ошибки в работе выявлялись чуть ли не 2 месяца, приходилось переделывать. Сейчас все ошибки исправлены, схема отрабатывает как надо.

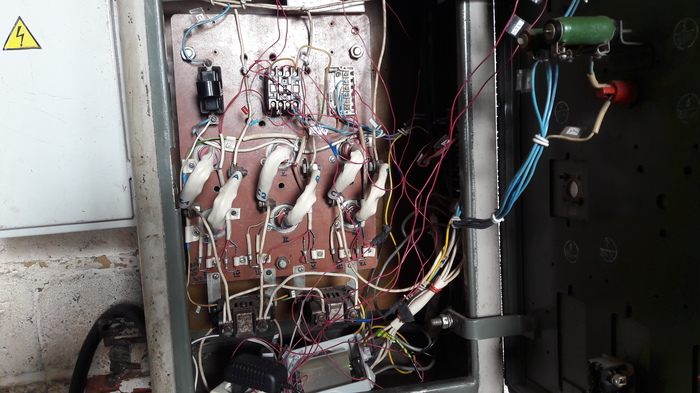

А теперь страшное! Как выглядит ШУ:

"Соплей" много не скрываю, бюджет ограничен, да и в целом это как подопытный кролик пока что. В будущем всё доведу до ума.

---

Скачать схемы с используемыми компонентами в PDF и скетч можно на ЯндексДиск.

П.с.: может что-то не идеально, но работает как надо.

Показать полностью 9
