Raspberry Pi как охранная система. Нужен совет.

Всем привет.

Возникла у меня следующая дилемма, хочу услышать второе мнение. Есть у меня "умный дом", построен на технологии Z-Wave (свет, отопление, охрана). На данный момент использую хаб Smartthings. Но так как он работает через облако (что не есть хорошо), то было решено переехать на другой хаб, который работает локально. Плюс, в скором времени намечается переезд и какое-то время интернета не будет, а жилище защищать надо.

Я остановил свой выбор на RaZberry Z-Way, я пользовался им ранее, пока в мои руки не попал ST (на данный момент проводятся тесты других систем). В нем реализована работа с GPIO, то есть можно понавесить кучу переферии, включая PIR-датчики. Управлять этим можно через серверный GUI.

И вот тут у меня встал вопрос - оставить охрану на датчиках Z-Wave, или же использовать GPIO? У обоих вариантов есть свои плюсы и минусы. Если с имеющимся оборудованием все ясно, то с GPIO есть вопросы.

Raspberry Pi как охранная система. Нужен совет.

Есть ли среди нас те, кто использует связку RPi+PIR в качестве охраны? Как такая система себя зарекомендовала в плане надежности? Стоит ли вообще с этим связываться или оставить как есть?


Не знаю, нужная ли эти информация, но территориально нахожусь в Великобритании, переезд намечается в собственный дом (сейчас снимаем). Поэтому с прокладкой проводки проблем нет.


БМ ругался на картинку.

Показать полностью 1
183

LED Cube

Собрал кубик, основываясь на проекте [AlexGyver](https://pikabu.ru/@AlexGyver). + прикрутил акселерометр. Идея была сделать что-то вроде симуляции воды или просто частиц в поле тяжести. Код пока очень примитивный, но картинка уже радует.

По сборке - полная копия кубика Алекса, 512 диодов, работает от 5 Вольт. Акселерометр GY-521.

ПыСы Если кто-то подскажет, как по-человечески ссылку на алекса сделать - буду благодарен.

Показать полностью
342

Часики на советских индикаторах своими руками

Решили мы с подписчиком сделать часы на советских газоразрядных индикаторах и Arduino, собственно, сделали. Все исходники (плата, список компонентов, прошивка) находятся в открытом доступе на странице проекта у меня на сайте, любой желающий может повторить данный проект, заказав плату у китайцев и закупив компоненты на Али или ближайшем радио рынке.

После этого я сделал свою версию часов с максимально простой схемой и минимальным количеством компонентов, видос и пост о новой версии часов будет позже, когда дядька смоделирует интересный корпус. Может в начале осени, может позже. А пока что можете посмотреть анонс проекта, там лампы со светодиодной подсветкой и куча эффектов переключения! Любителей "совок-панка" не оставит равнодушным =)

Показать полностью 2
533

Простая огненная лампа своими руками

Предлагаю вашему вниманию интересный самодельный светильник на основе адресной светодиодной ленты и Arduino. Компоненты куплены на Алиэкспресс, ссылки найдёте на странице проекта у меня на сайте. Аутентичный дизайн, несколько эффектов, управление при помощи сенсорной кнопки в верхней части корпуса. Схема проекта весьма простая, сборка - навесом и на сопли.

Корпус само собой из подручных материалов - алюминиевый профиль из строймаркета, фанеры кусок, плафон - "стакан" от унитазного ёршика =)

Более подробно сборку/тесты смотрите в видео в начале поста, ну и напоследок котейка

Показать полностью 4
880

Сделал свою мини консоль!

Привет, Пикабу! Просили меня показать как сделать микро-консоль с игрой Pong как на недавней гифке - показываю. Нам понадобится:

- Микроконтроллер (ATtiny85)

- Дисплей (OLED 128x32)

- Кнопки

- Батарейка

- Макетная плата

- Программатор для AVR (USBASP или другой)


Всё это можно недорого купить на AliExpress. Компоненты подключаются вот по такой схеме:

Размещаем всё на макетной плате и соединяем проводами:

В микроконтроллер заливается прошивка, и собственно всё! Более подробно процесс изготовления можно посмотреть в видео на YouTube, остальные схемы и все исходники с инструкциями есть на странице проекта у меня на сайте.

Показать полностью 4
68

Уважаемые ардуинщики, нужна ваша помощь.

Долго рассусоливать не буду.

Поставлена задача сделать сенсорный выключатель.

Выбор пал на готовые ардуиновские блоки.

Плата сенсора:

Плата реле:

Сенсор питается от 5 В, реле — от 12 В.

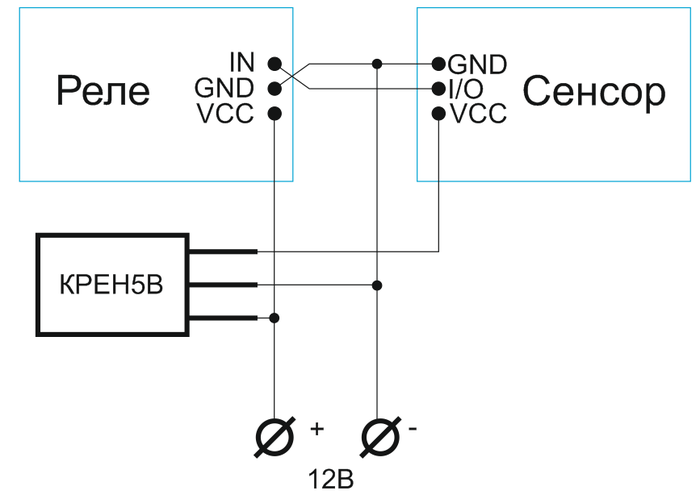

На коленке по-быстрому состряпал такую схему (вроде, проще не придумаешь):

И тут возникла проблема, всё вместе работать отказывается. При включении срабатывает реле, и всё... На сигнальном проводе постоянно присутствует 5 В.

Отдельно сенсор работает отлично, на выход I/O выдаёт 5 В.

А вот если включить отдельно только плату реле, на пустом входе IN почему-то показывает 12 В.

Это моя первая попытка в ардуиностроении, и я подозреваю, что решение лежит на поверхности, но сам додуматься не могу, опыта маловато.

(В качестве дежурных предположений есть идея поменять блок реле на 5-вольтовый, на этом фантазия исчерпалась.)

Что посоветуете?

Показать полностью 3
36

ESP32: Прошивка по воздуху через GSM

В продолжение к предыдущему посту https://pikabu.ru/story/gsm_ppp_protokol_dlya_esp32_pod_ardu...


Добавил пример обновление прошивки через GSM: https://github.com/levkovigor/pppos_client/blob/master/gsm_u...


Сначала переводим GSM в PPP режим, подключаем PPP на ESP32, скачиваем файл с сервера (в примере - обычная Blink прошивка на GPIO2 http://factorial-group.com.ua/upload.bin) обычным GET запросом. При закачке файла Header отсекается (из него я только взял размер файла, чтоб выводить процент закачки) и все остальное записывается в файл update.bin в SPIFFS (файловая система памяти SPI Flash, которая обычно уже есть на стандартных разведенных esp32 модулях). После того, как файл скачивается, запускается стандартная функция обновления прошивки с файла из памяти, взятая из готового примера.


При заливки примера нужно выбрать подходящий вариант схемы разделов. Я выбрал стандартный Default 4MB with spiffs.


А вот попытки прикрутить PPP к WiFi точке доступа, чтоб сделать WiFi GSM роутер, пока не увенчались успехом. Если у кого-то есть идеи по этому поводу, можем скооперироваться.

Показать полностью
