ТЭМ2-(7095?) с ракетой носителем «Протон-М» на космодроме Байконур. Казахстан.
14.09.2009

ТЭМ2 — Тепловоз с Электрической передачей, Маневровый, тип - 2.

Производство с 1960 по 2000 год на - Брянский машиностроительный завод (БМЗ), Луганский (Ворошиловградский) тепловозостроительный завод.

Построено: 6225 тепловозов.

Самый распространённый из эксплуатируемых маневровых локомотивов на сегодняшний день, широко используется на предприятиях

На базе данного тепловоза разработано множество модификаций.

На тепловозе ТЭМ2 установлен дизель марки ПД1М мощностью 1200 л. с.

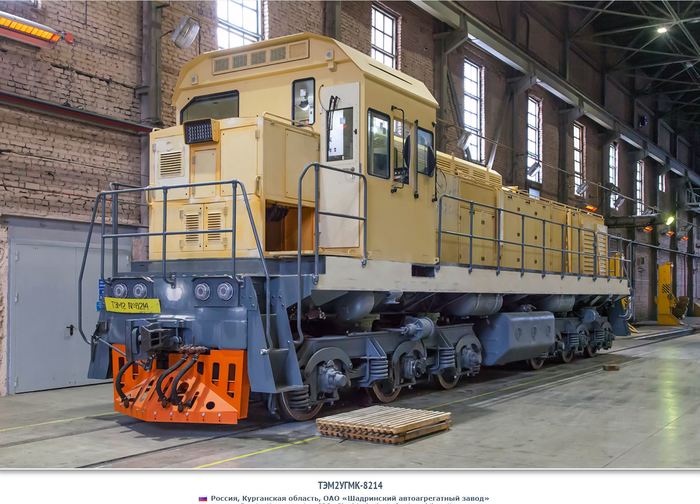

Тепловоз ТЭМ2УГМК является результатом глубокой модернизации ранее выпущенных тепловозов серии ТЭМ2 различных индексов.

Модернизация проводится Шадринским автоагрегатным заводом по проекту компании Woodward-MEGA(Венгрия).

Данная компания имеет значительный опыт в проведении модернизации тягового подвижного состава в различных странах; в частности, компанией Woodward-MEGA успешно реализован проект модернизации тепловозов серии 2М62У Литовских железных дорог.

В ходе модернизации все расположенные на главной раме узлы и агрегаты, включая кабину и элементы кузова, демонтируются и заменяются на новые.

В конструкцию экипажной части и тормозного оборудования каких-либо изменений не вносится. Конструкция тележек не изменяется, производится только их ремонт, включая восстановление колёсных пар, тяговых электродвигателей, автосцепок, поглощающих аппаратов и т. д. Аналогичная модернизация может быть проведена тепловозам серий ТЭМ18, ТЭМ15 и других, в основе которых лежит конструкция тепловоза ТЭМ2.

Для проведения модернизации на предприятии создано совершенно новое производство, размещенное в одном из реконструированных цехов.

На тепловозе ТЭМ2-УГМК применяется дизель-генераторная установка, состоящая из дизеля QST30-L2 и тягового агрегата ITAG-900/175, смонтированных на общей поддизельной раме.

Дизель QST30-L2 производства компании Cummins Inc (США) имеет мощность 895 кВт (1200 л.с.) при частоте вращения коленчатого вала 1800 об/мин.

Двигатель 4-тактный, 12-цилиндровый, V-образный, с газотурбинным наддувом и промежуточным охлаждением наддувочного воздуха.

Рабочий объем дизеля – 30,5 литров, диаметр цилиндров – 140 мм, ход поршней – 165 мм. Частота вращения коленчатого вала на холостом ходу – 650 об/мин. Масса дизеля 3555 кг.

Тяговый агрегат ITAG-900/175 спроектирован и изготавливается компанией Woodward-MEGA (Венгрия), и состоит из размещенных в одном корпусе тягового и вспомогательного генераторов, встроенной выпрямительной установки и вентилятора охлаждения агрегата с индивидуальным приводом.

Тяговый и вспомогательный генераторы являются трехфазными синхронными бесщеточными электрическими машинами с независимым возбуждением.

Мощность тягового генератора – 900 кВт, напряжение на клеммах выпрямительной установки 650/340 В, ток – 1385/2647 А.

Масса тягового агрегата 5800 кг.

На тепловозе устанавливается новая кабина машиниста, изготавливаемая ОАО «НПО автоматики» (г. Екатеринбург).

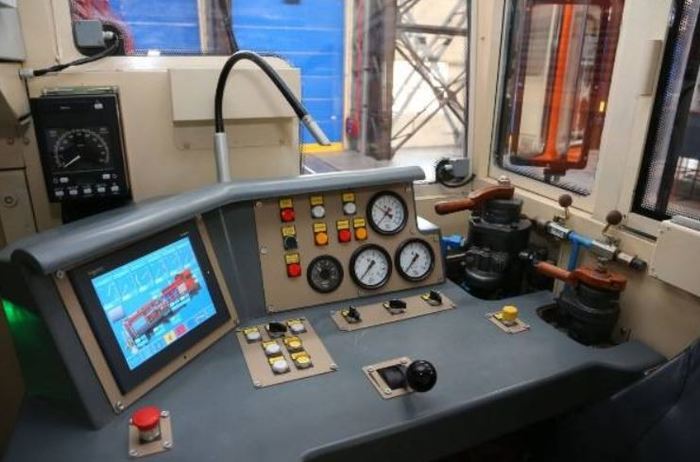

В кабине по диагонали расположены два одинаковых пульта управления. Пульты управления оснащены многофункциональными цветными дисплеями, позволяющими контролировать работу всех систем и агрегатов тепловоза.

Кабина машиниста оборудована высокопрочными лобовыми стеклами увеличенной площади с электрическим обогревом, стеклоочистителями и стеклоомывателями, обогреваемыми зеркалами обзора состава.

Видимость с рабочего места машиниста значительно улучшена благодаря понижению уровня крыши капотов.

Кабина оснащена кондиционером и двумя калориферами, подогретый воздух от которых по воздуховодам подается в нужные зоны кабины. Для улучшения условий труда локомотивной бригады в кабине также устанавливаются бытовой холодильник и микроволновая печь.

По согласованию с Заказчиком тепловоз может быть оборудован радиостанцией, дополнительными устройствами безопасности и контроля бдительности машиниста.

Источники-сайт завода,википедия и TrainPix.
