Зануление стиральной машины
В общем, делать нельзя. Заебали срач разводить, электрики хуевы.
У одного УЗО без земли работает, у другого если вилку перевернешь - током пизданет.
0 просмотренных постов скрыто
Расчет защитного заземления жилого дома
Расчет защитного заземления произвести самостоятельно сможет только специалист, который знаком с законами электричества и имеет профессиональные навыки в данном ответственном деле. Надеемся, что информация, которая будет представлена ниже, поможет людям, не являющимся в данном вопросе профессионалами, а приведенные примеры вычислений ускорят правильные расчеты. Расчет
Лет 20 назад в жилых домах/квартирах (особенно в сельской местности) никто не делал заземления электрической проводки: строители – электрики подводили в помещение только фазу и ноль. На промышленных объектах такого «безобразия» не было: расчет защитного заземления производился профессионально и в необходимом объеме. На промышленных предприятиях, там, где это было возможно, производили зануление электрического контура. При однофазной проводке для того, чтобы произвести «зануление» необходим третий провод (третья жила в кабеле).
Необходимые сведения для самостоятельного расчета заземления
Фундаментальные требования, которых необходимо придерживаться при изготовлении заземляющих конструкций — это размеры металлических элементов.
В зависимости от применяемого материала (уголка, полосы, арматуры/прутка) минимальные показатели элементов должны быть не меньше:
Полоса 12х4 – 4,8 см2;
Уголок 4х4;
Арматура/пруток – диаметр от 1,0 см;
Труба (толщина стенки) – 3,5 мм.
Наименьшие размеры металлических элементов, из которых монтируются заземляющие контуры
Длина заземляющего элемента должна быть не менее 1,5 – 2 м.
Интервал между металлическими элементами контура берется из соотношения их метража, то есть: a = 1хL; a = 2хL; a = 3хL.
Расчет защитного заземления онлайн https://calcok.com/stroitelstvo/81.php
В зависимости от имеющейся на участке площадки и возможности проведения монтажных работ, заземляющие элементы контура можно устанавливать любым способом: в ряд, или другим методом (треугольником, квадратом и т.п.).
Для точности вычислений необходимо знать удельные показатели сопротивляемости различных видов почвы и водной среды.
Таблица № 1
Показатели (приблизительные) удельных сопротивлений грунтов и воды p, Ом•м
Наименование почвы/водной среды Удельное сопротивление, Ом•м...
Песок 700
Супесок 300
Суглинок 100
Глина 40
Почва на приусадебных участках 40
Глина (слой 7-10 м) или гравий 70
Мергель, известняк, крупный песок с валунами 1000-2000
Скальная порода 2000-4000
Чернозём 20
Торф 20
Вода в реках, протекающих по равнинам 10-100
Морская вода 0,2-1
Показать полностью
1
Отрицательный результат - тоже результат! Зануление
Предисловие:
в посте содержится определенное количество сухих цифр, в конце поста краткий вывод для ЛЛ
Вводная часть:
Старая пятиэтажная хрущевка с 2 проводами по всей электропроводке
Барабан двухмесячной стиральной машины (далее - СМ) "щипается" током. Поверенный мультиметр между барабаном и полом тока утечки не находит

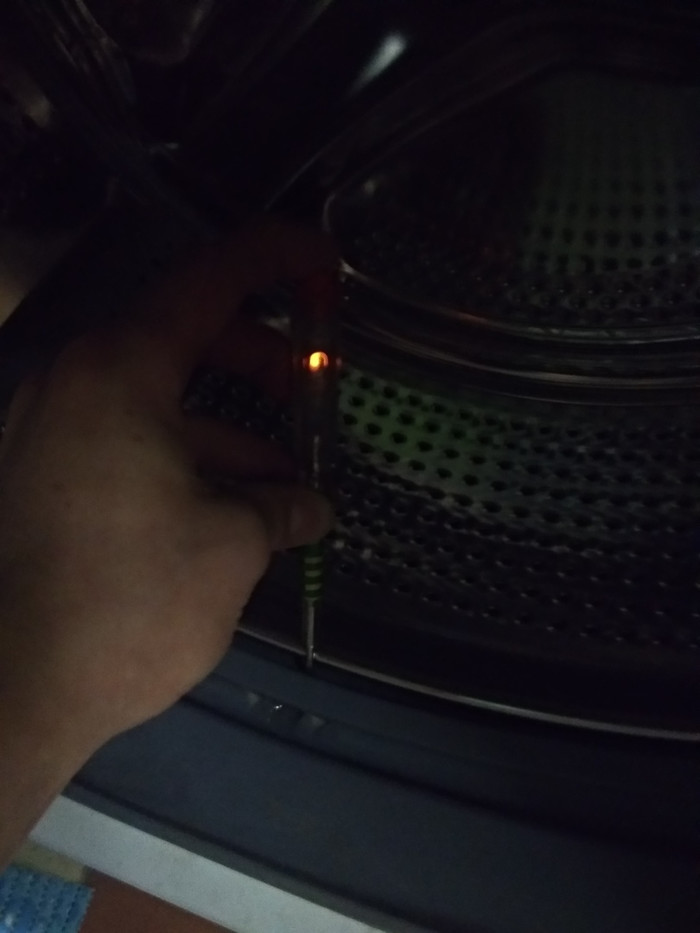

Отвертка-тестер на барабане.

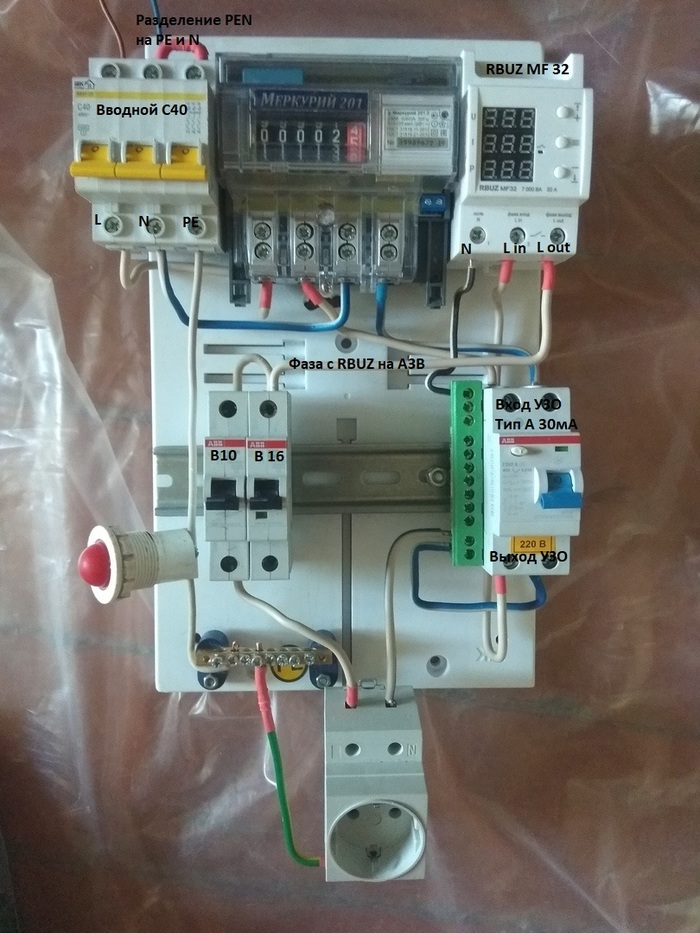

В ближайшее время будет производиться замена счётчика и аппаратов защиты. Будут установлены электромеханическое УЗО, РБУЗ (для контроля напряжения) и автоматы защиты на линии. Также планирую выполнить зануление на вводе. Тогда ток утечки от СМ будет стекать по РЕ на PEN проводник
Включаем переносной светильник (без заземления) (далее - светильник) и СМ через двойник с заземлением в розетку нового щитка, но выключаем АЗВ питающей линии В10: тестер на барабане не светится, сигнальная лампа на проводе РЕ не горит (далле - лампа).
Включаем АЗВ

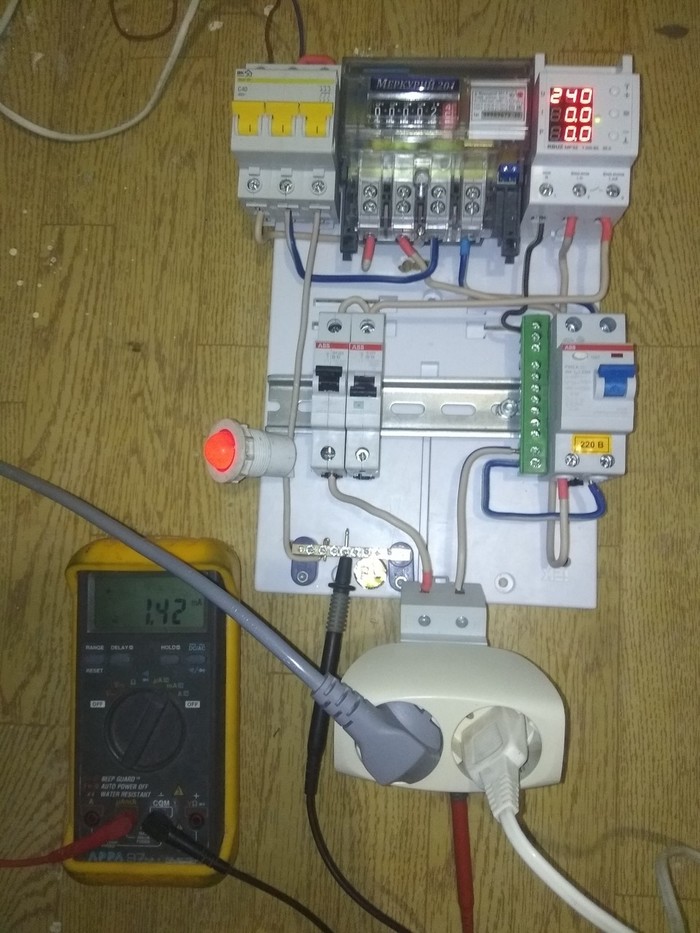

Тестер на барабане не светится, светильник включается, сигнальная лампа на проводе РЕ горит. Замеряем ток от розетки до клеммника РЕ - 1.42 мА
Замеряем ток от розетки до вводного АЗВ С40 - 1.57 мА
Имитируем обрыв N после УЗО, а точнее между клеммником и розеткой.
Тестер на барабане не светится, светильник не включается, сигнальная лампа горит.

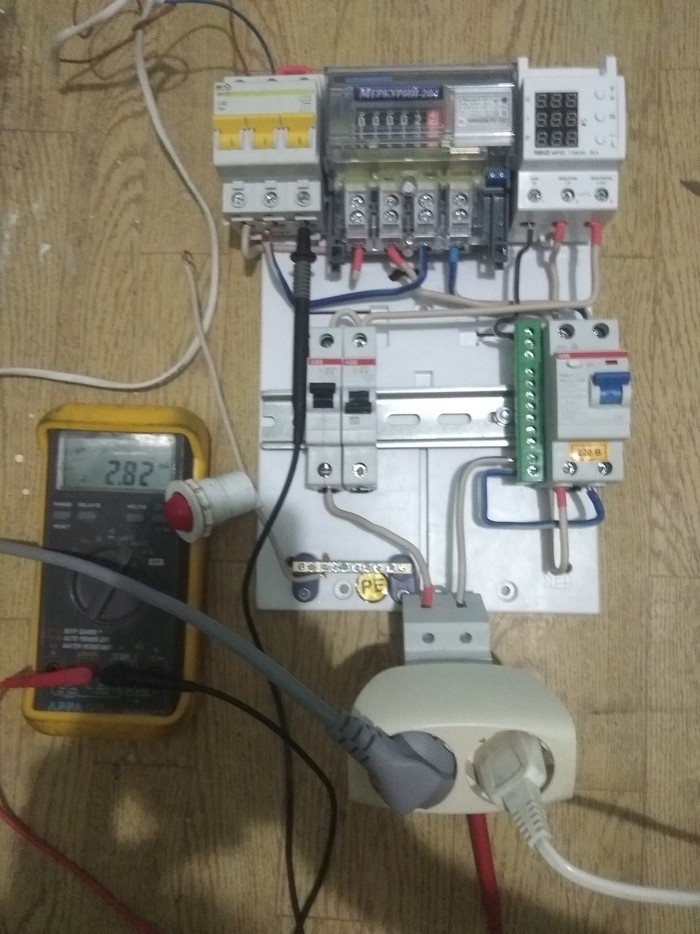

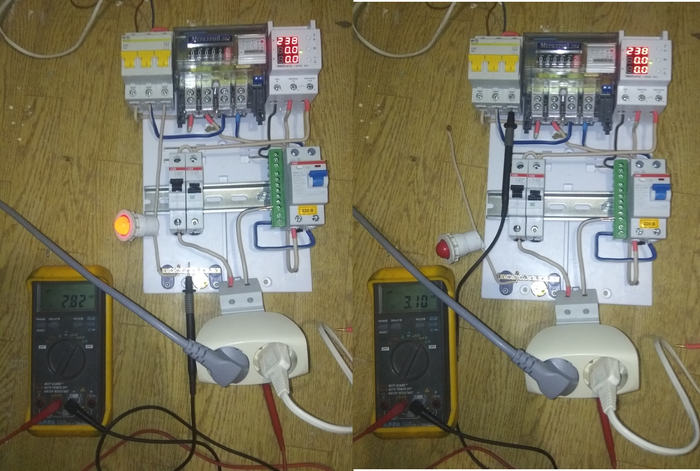

Ток от розетки до клеммника 2,82 мА
Ток от розетки до вводного АЗВ С40 3,1 мА
Подключаем N на клеммнике и имитируем обрыв до УЗО. На выходе с С40
Прежде всего гаснет RBUZ, повторно проверяем все подряд:
При наличии сигнальной лампы в цепи: тестер на барабане светится, светильник не включается, сигнальная лампа горит, ток от розетки до клеммника 2,6 мА
При отсутствии сигнальной лампы в цепи: тестер на барабане не светится, светильник не включается, сигнальная лампа горит отсутствует, ток от розетки до вводного С40 - 2,6 мА
При этих измерениях положение АЗВ В10 практически не влияет на показания прибора (+0,01 мА). Тоесть ток протекает даже при отключенном АЗВ. Почему-то тестер на барабане светится при наличии в цепи РЕ сигнальной лампы, при отсутсвии лампы тестер не светится.
Замеряем напряжение воткнув вилку от СМ в розетку щитка
При обрыве N между L и N на счетчике, через УЗО и до RBUZ проходит целых 19 В переменки. А с рбуза выходит 4,5 В. Вынимаем вилку СМ из розетки: 19 В превратились в 0 В
Между L-PE на счетчике и через УЗО до RBUZ проходит 213 В переменки. А с рбуза до отключенного В10 идет 12 В. это со стороны ввода. Но если при отключенном В10 замерить напряжение между PE и L после B10, то напряжение составит уже 190 В. Соответсвенно, если включить В10, то между РЕ и L после рбуза будет 190 В.
Также возникает напряжение между N и PE равное 195 В. На всем протяжении N нет ни одного АЗВ, но есть УЗО. Пробуем отключить УЗО и в итоге до УЗО - 230 В, после УЗО - 0В
Вынимаем вилку:
Между L и N ожидаемо 0В, но только до рбуз. А после внезапно 22В. Халявное электричество
Между L и PE: до рбуза 236 В, после рбуза 12 В. Отключаем В10: до В10 все оставет как и было, после В10 - 5 В
Между N и РЕ: 230 В на всем протяжении
Послесловие:
В начале всех замеров я надеялся, что зануление окажется прекрасным решением для двухпроводной системы, обеспечивающей должный уровень безопасности и без каких-либо "пощипываний"
Как оказалось в итоге при занулении при обрыве N на корпусах приборов возникнет потенциал, представляющий опасность. Справедливости ради интернет выдает эту информацию одной из первых ссылок, однако везде надеются только на УЗО и не используют устройств защиты от скачков напряжения. Еще раз: зануление опасно для жизни. Использование УЗО и устройств защиты от скачков напряжения при занулении не может обеспечить безаварийной работы
Показать полностью
5
Если к Вам уже выехали)
А ведь просто друг искал способ зануления диска...
Извиняюсь за качество фото.
Духовой шкаф бьет током 100 вольт
Купил духовой шкаф (ДШ), установил, и случайно "оказался" между ДШ и газоаой трубой, неприятно пощипало. Проверил мультиметром 100 вольт. Перевернул вилку в розетке, не помогло.
До покупки ДШ провел 3х жильный кабель из кухни к щитку в подъезде, пригласил электрика, подключили. Но он обмолвился, что Земля занулена во всем доме (Хрущевка)
Позвонил Главному инженеру в ЖКУ, тот уверяет что зануления быть не может, что то электрик напутал.
Дальше незнаю что делать.. Варианты
В доме нет "земли"?
Или ДШ неисправен?
