Серия «Заметки техножреца»

Давненько руки не доходили до пикабу, но расскажу что таки напечатал.

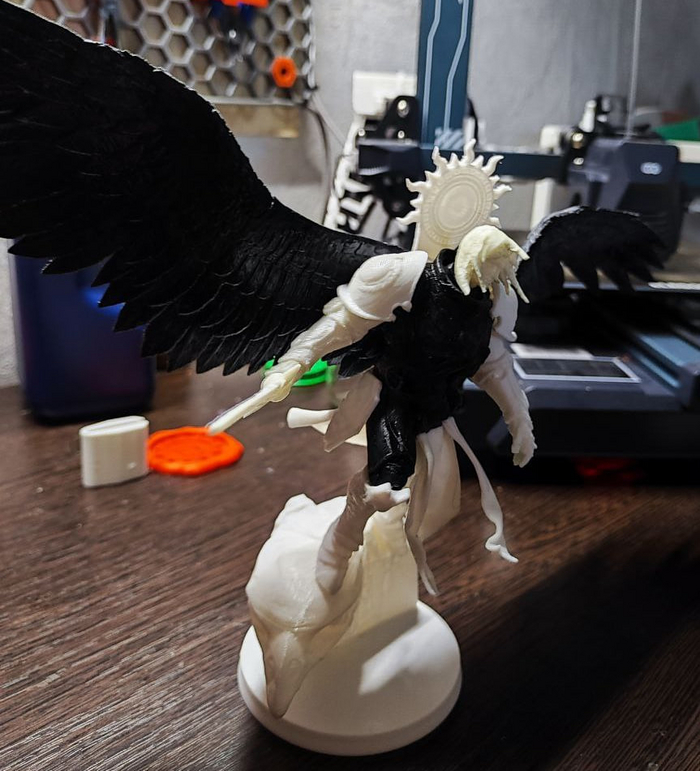

Итак, очень сильно не торопясь, я распечатал фигурку Сашули, Санечки, Сангвиния, примарха IX легиона. В ход пошли остатки пластика с разношерстных катушек, ибо все равно потом грунтовать и красить.

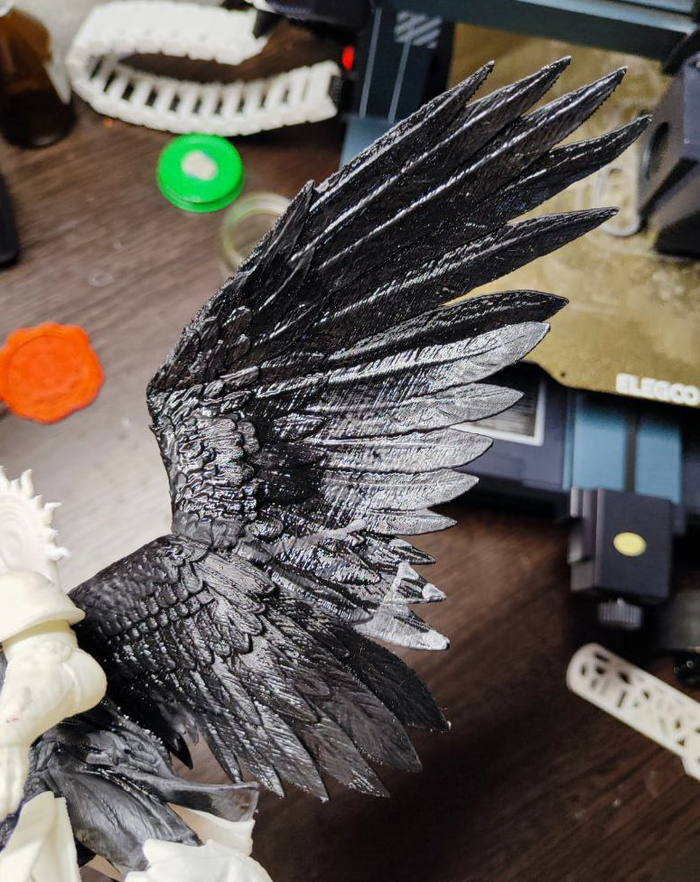

Перья на крыльях в целом отрисовались, думал получится хуже

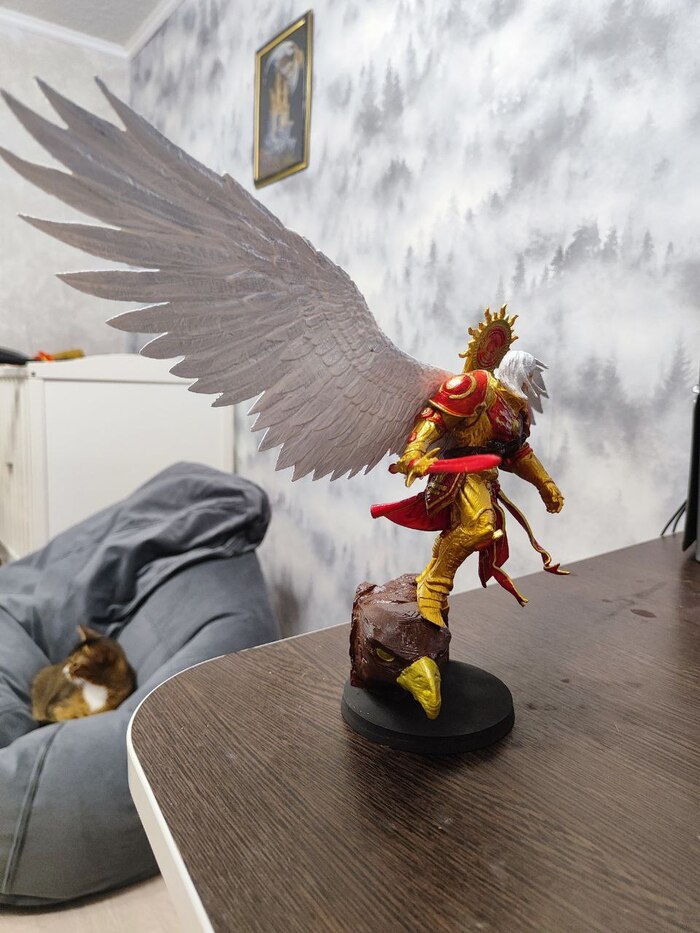

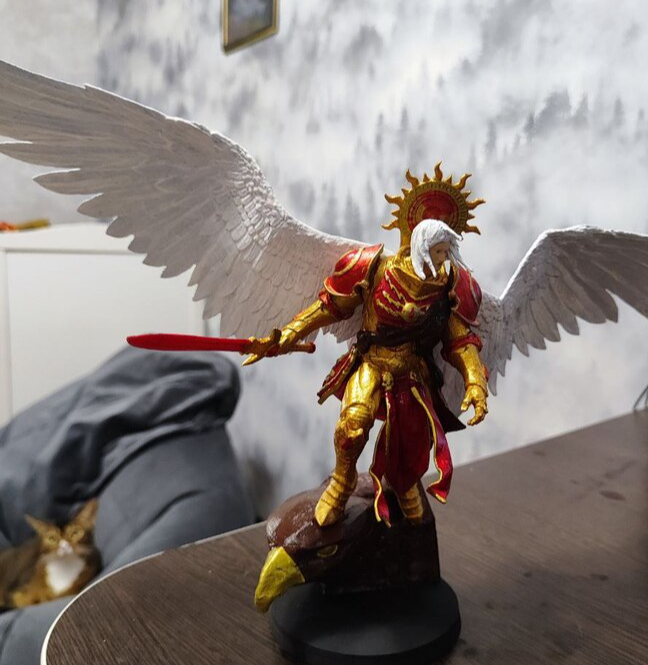

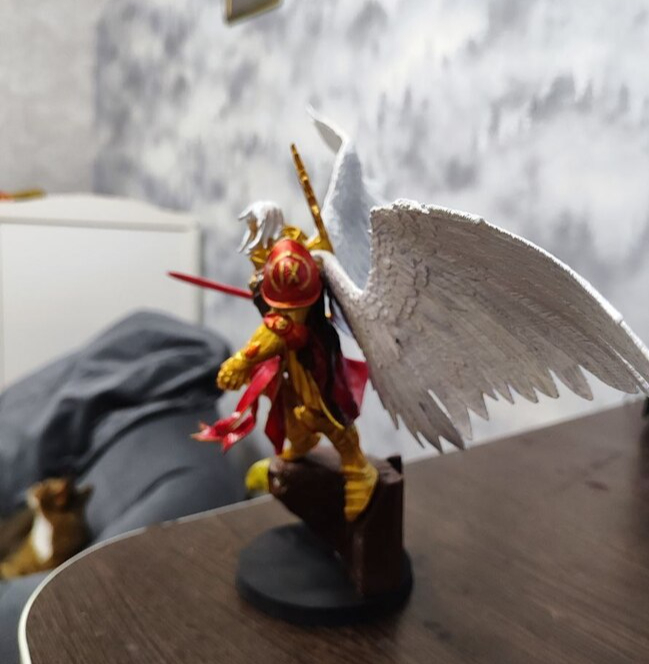

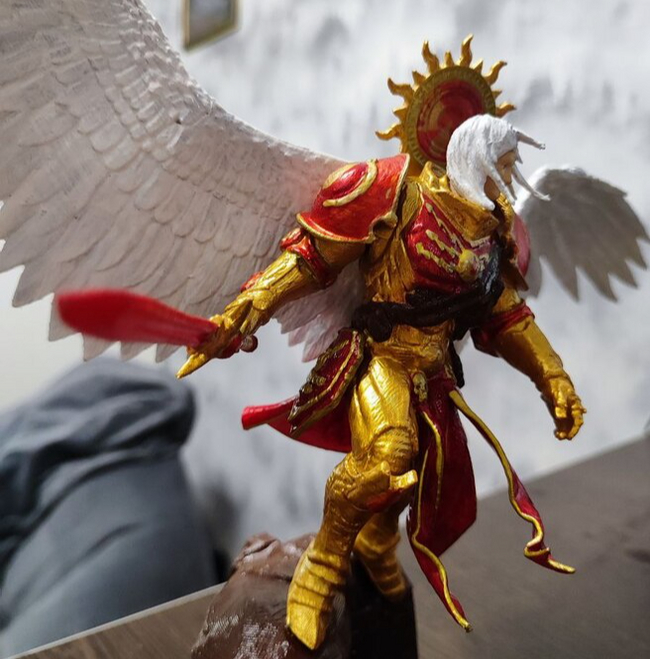

Тут уже закончил раскраску. С лицами все также у меня плохо. Как будто бы стоит перейти на модельки в шлемах. С доспехами вроде как получше чем в прошлый раз, но вот крыльями не доволен. Не смог в достаточной мере убрать эффект послойной печати, при ближайшем рассмотрении заметно. Ну ставлю себе троечку за старания, буду пытаться улучшить результат в некст раз.

Нашел восхитительную модельку сервочерепа - держателя туалетки. Конечно же я не стал отказываться от искушения и поставил черепушку на печать. Он зараза здоровый и сложный, основная деталь печаталась 23 ч 45 минут. Поставил на печать и ушел на сутки на работу.

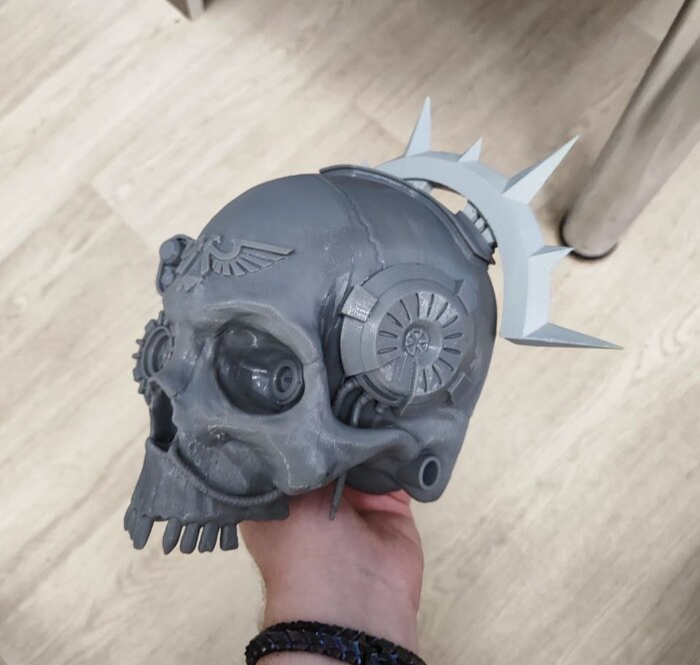

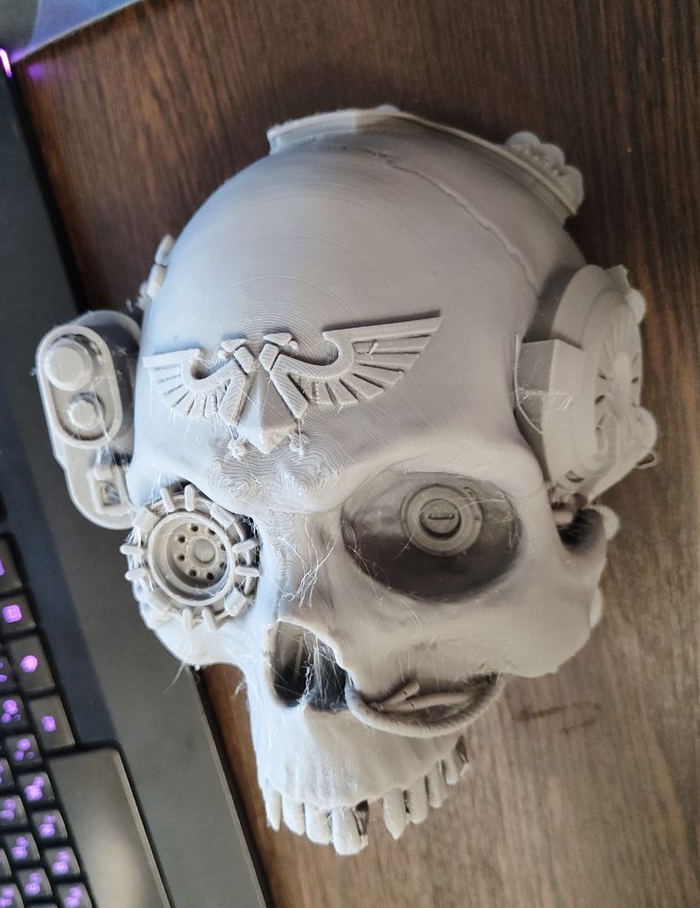

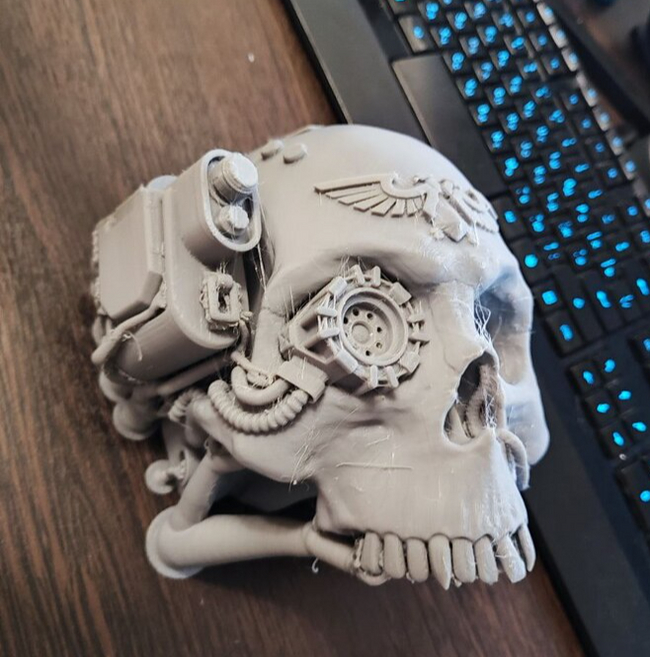

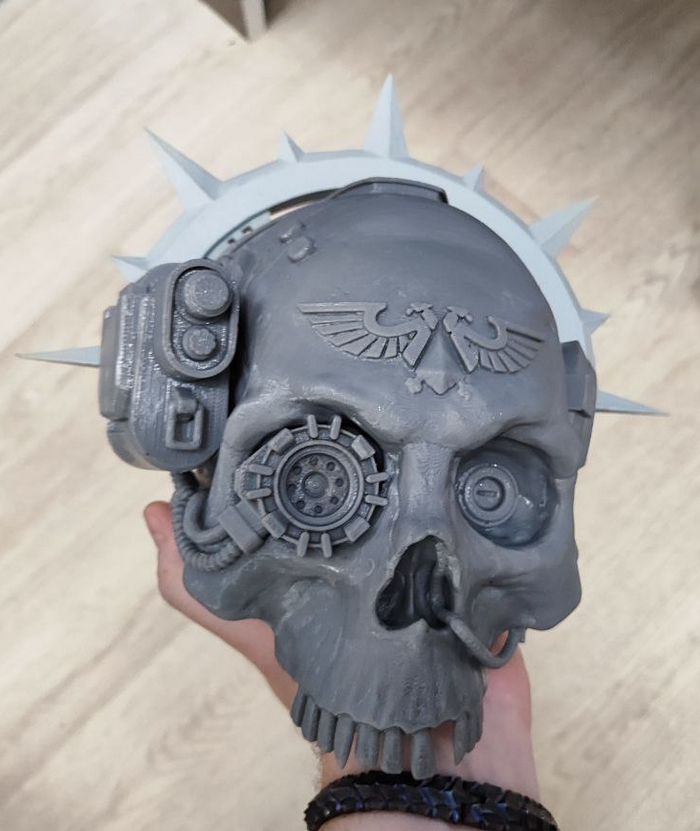

Вот это меня ждало по приходу домой. Пропечаталось отлично, но внутренние поддержки сломались, что кстати не помешало напечатать навесные детали. Из минусов лишние сопли и море соплей внутри, которые шуршат на перекатах.

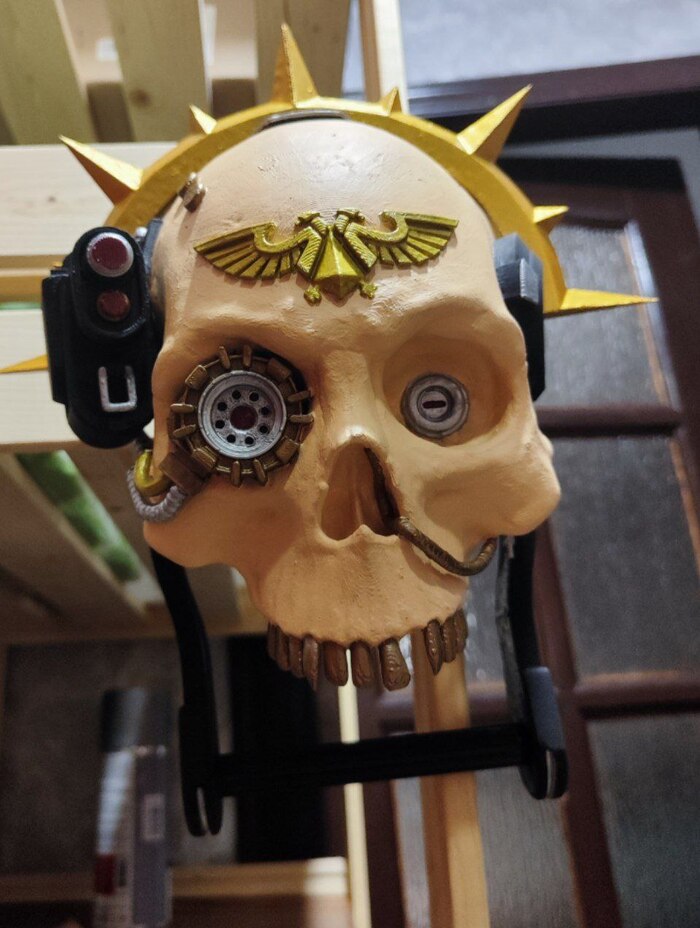

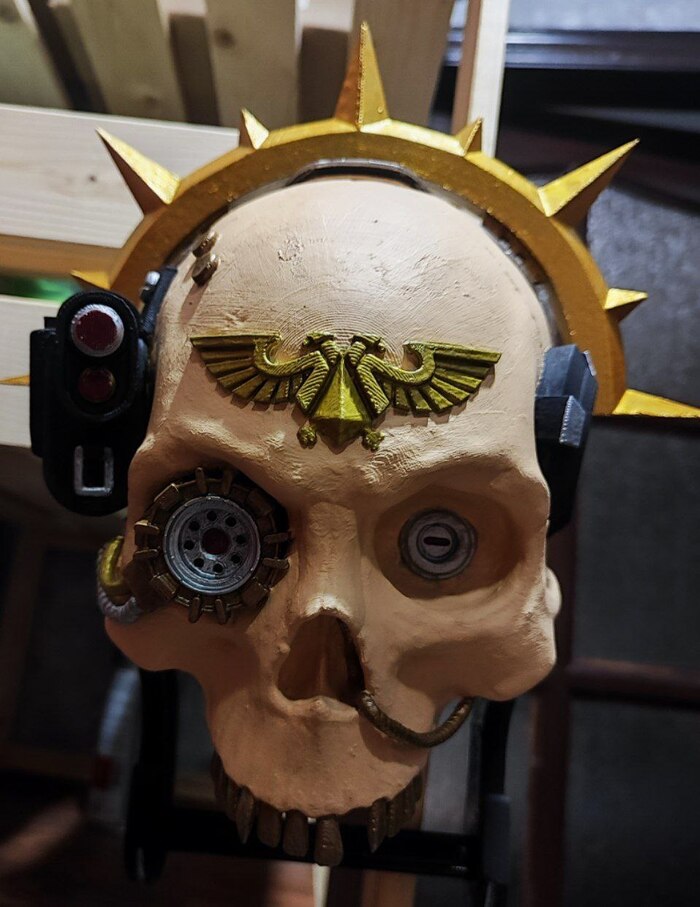

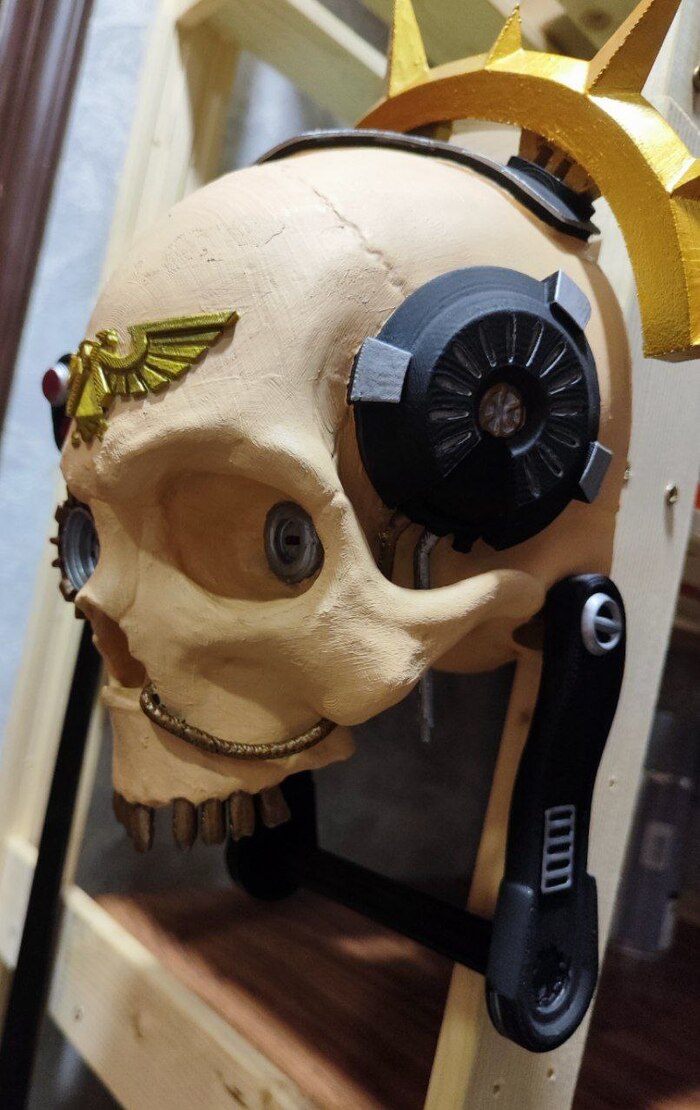

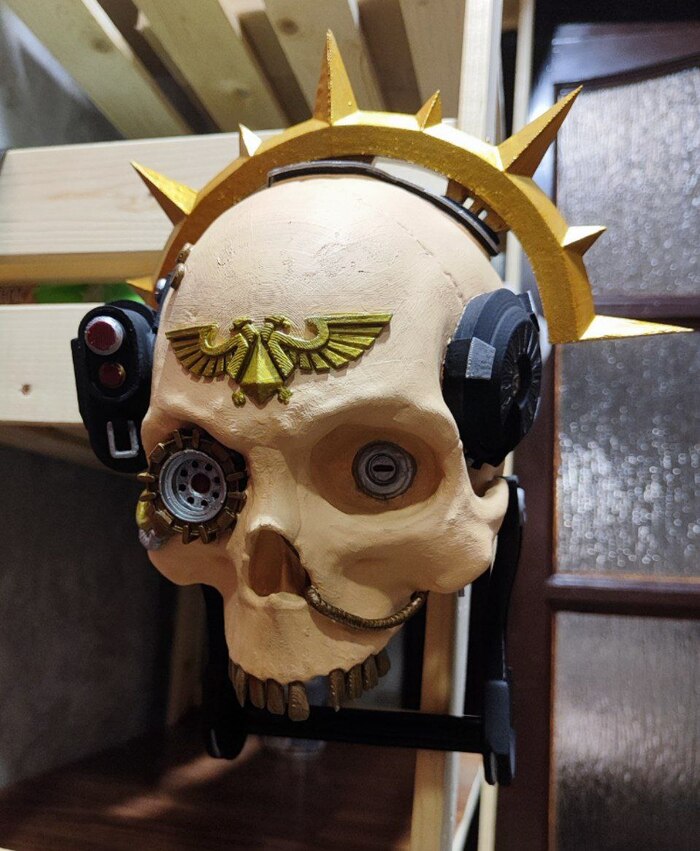

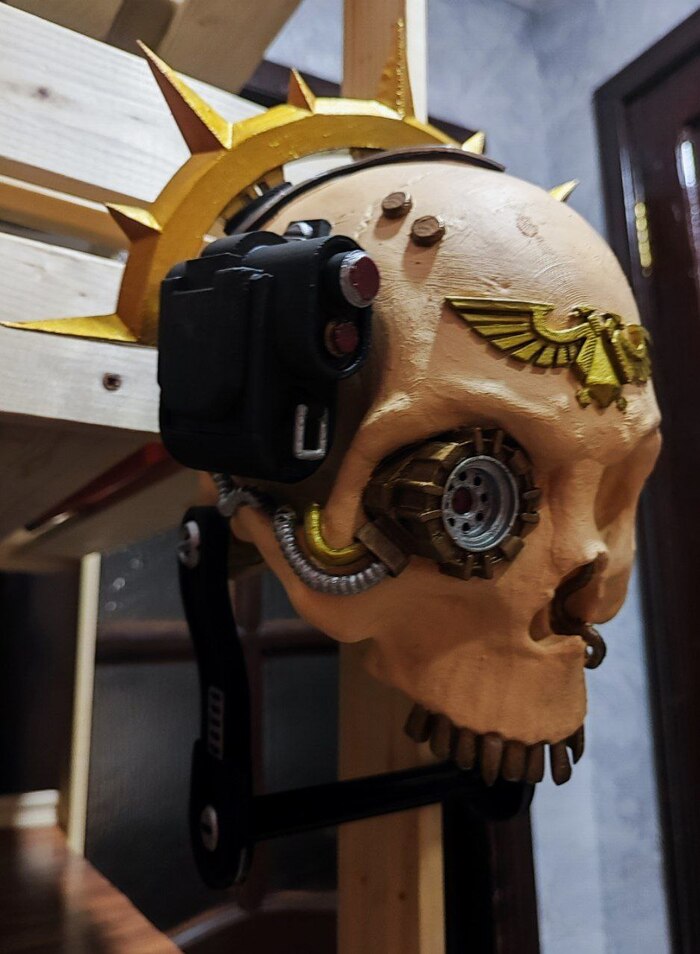

Промежуточный результат покраски моего молчаливого друга. Уже более менее обретает нужные очертания. Нужно еще пару слоев краски сверху для полноты картины, затем буду мелкие детали прорабатывать. Пока вот так💀

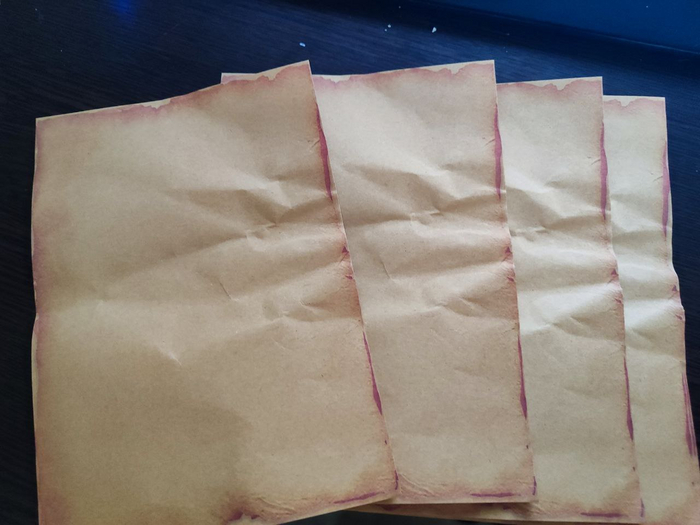

А вообще долго у меня лежали листы бумаги под пергамент стилизованные. Где то рядом таких не нашлось, так что пришлось аж из Китая везти. Добрые китайские братья еще все бодро помяли, но принтер выпрямил, так что не критично

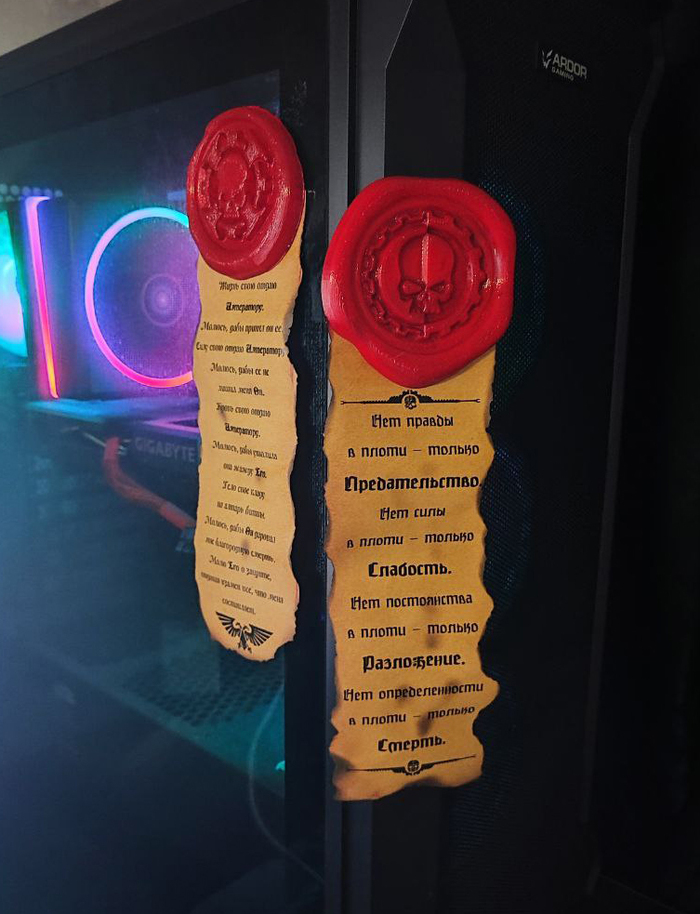

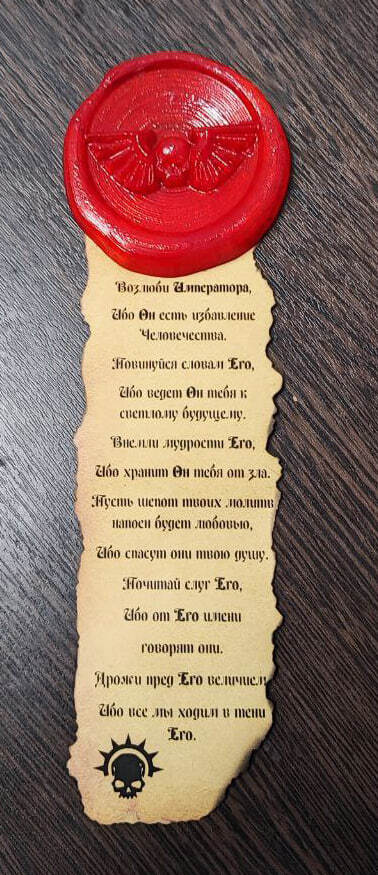

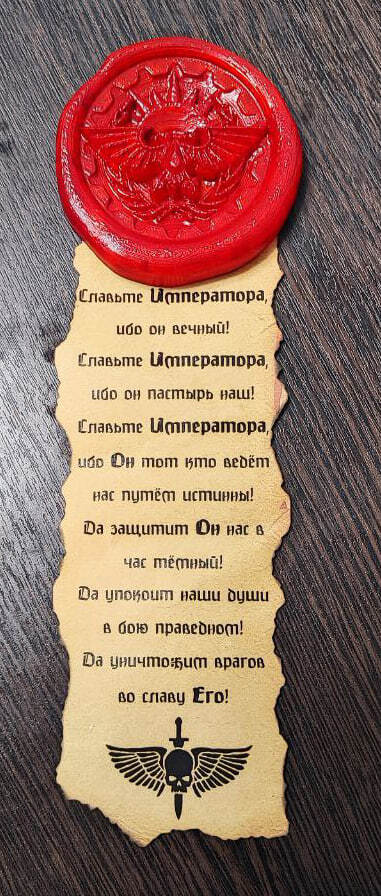

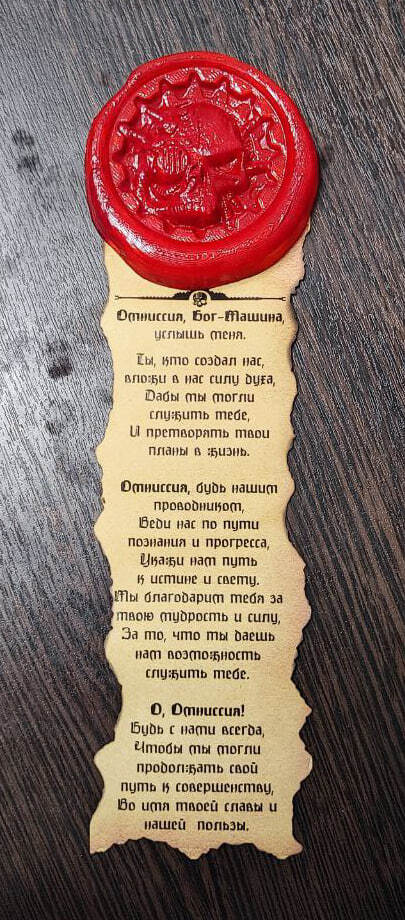

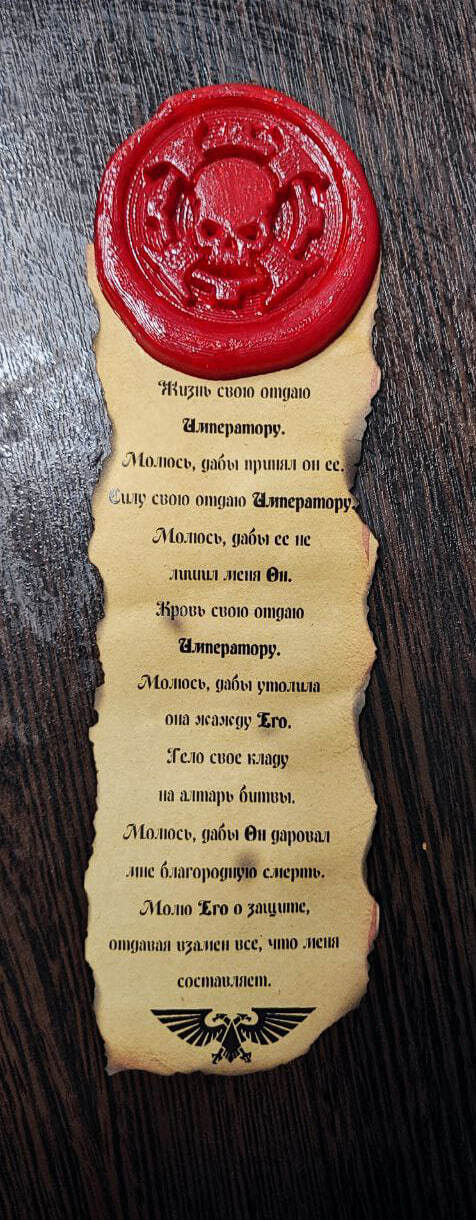

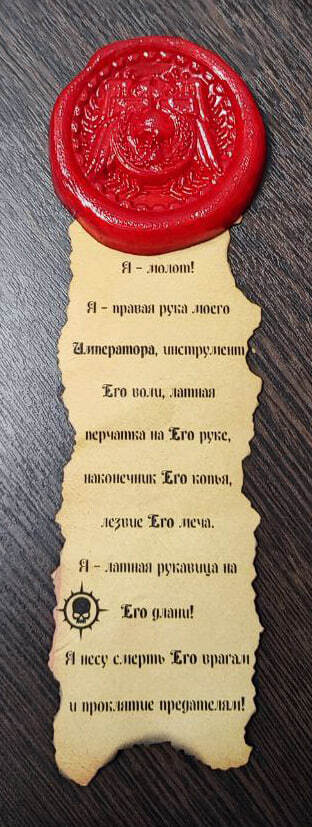

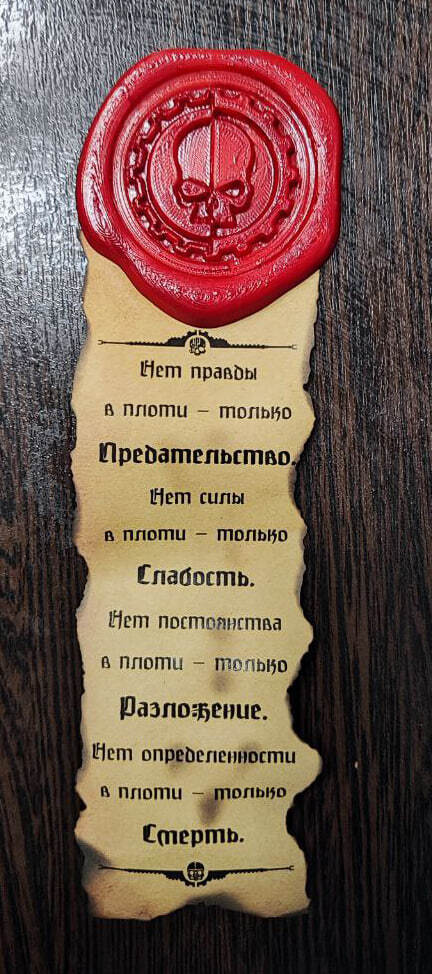

Из них соорудил вот такие печати чистоты. Края обрабатывал зажигалкой, соблюдая все требования безопасности разумеется (читая молитвы Богу Императору). Заодно накачал литаний вообще на любой случай жизни, так что можно еще моделек печатей чистоты найти и наделать.

Печати чистоты я выставил на продажу, так что если кто хочет прокачать свой пк добро пожаловать в Тг t.me/tech_priest_3d ну или на озон.

Актуальные посты, примеры печати и stl модели закидываю в тг: t.me/tech_priest_3d

Предыдущие посты здесь: Заметки техножреца

Прикупил себе значится на тест двухцветный шелковый дорогущий пластик Eryone, по 2к за катушку, то есть в 2 раза дороже синтека. Ну выглядит конечно мое почтение. И намотка прям линия к линии, и цвет переливается красиво, прям загляденье.

Напечатал вот такую вот звездочку фиджет

А вот ради чего этот пластик я и купил:

Длина 50 см. Печатался часов 7 если правильно помню. Но выглядит шикарно. Если на что такое пластик и тратить, то на вот такое не жалко.

Рубрика "В хозяйстве пригодится"

Для начала вот такой куб измеритель на кухню. Отмеряет чайные ложки, столовые, 50, 75, 125, 250 мл. Для разных сыпучих веществ.

Насадка на бутылку, для сбора пыли при работе с перфоратором.

Приблуда для разметки середины доски.

Вот эта штуковина для разметки по дереву нужного расстояния от края.

хмм а как это правильно назвать то. Нуууу короч позволяет зафиксировать сложную форму например куска плитки и тд.

И напоследок напечатал маме в подарок цветочный горшок. КРАСИВЫЙ

Актуальные посты, примеры печати и stl модели закидываю в тг: t.me/tech_priest_3d

Предыдущие посты здесь: Заметки техножреца

Итак, этот день настал. Спустя десятилетие мой школьный враг снова тут. РИСОВАНИЕ. Эти отвратительные 3 буквы - ИЗО. Да, да фигурки нужно красить, прям красками, прям брать кисточку в руки и красить, и тут не проканает чтобы мама нарисовала этот ебучий прекрасный натюрморт. Ну как говорится, куда деваться. Затарился на озоне кисточками с удобным держателем, потому что, а почему бы и нет. Краски выбрал по совету подруги, заодно умыкнув у нее 3 ненужные ей баночки. Учитывая, что сравнивать у меня абсолютно не с чем, да и в общем то желания тоже нет никакого, условно скажем краски норм. Наверное.

Работа с мелкими деталями тот еще ад, и десятилетия взаимодействия только с мышкой и клавиатурой, тут не особо помогают. Конечно, можно себя похвалить и сказать что овечки вышли прям как живые, и вот вот сожрут всю траву на поле, но давайте будем честны.

Печать тайлов для колонизаторов завершена, долго ждал магниты из Китая, но теперь это прям вау. Все крепится идеально, выглядит классно, я в целом доволен. Теперь работаю над коробкой.

Касательно Императора все как будто бы лучше. Лицо перерисовывал раз 5, и все равно им не доволен, но лучше у меня не получается. Доспехи имхо получились неплохо, на мой не сильно изысканный вкус сойдет.

Это что касается рисования. А еще столкнулся с проблемкой так сказать. Пластик перестал печатать. Ну точнее конкретно две катушки PETG стали выделываться. При печати хрустит, межслойная адгезия вообще вышла из чата и по итогу выходит какая то отвратная хрень, которую просто ломаешь прикосновением. Выглядит вот так:

Если я все правильно понимаю это пластик насосал влаги и не хочет со мной дружить. Мб это из-за влажности на улице повышенной, ибо москву заливает уже пару недель, а мб и в комнате вдруг что то пошло не так. Причем я катушки храню в гермо пакетах с силикогелем, но все равно не помогло. Ну кстати и немного осталось на катушке PLA белого, он тоже походу напитался влагой. Теперь вот сушу. Сушить в целом интереснейшее занятие (нет). Закидываешь в духовку на 50 градусов и держишь часов 6, главное чтоб не превысить температуру и не спечь в монолитный комок.

Актуальные посты, примеры печати и stl модели закидываю в тг: t.me/tech_priest_3d

Итак, скромный обзор филаментов PLA, в ценовом диапазоне до 1500 руб с OZON. Данный пост не является рекламой (к моему большому сожалению), цели кого то обосрать нет, углубленных тестов я не проводил, и вообще тут все это мое личное имхо про пластик, ваху и настолки. Собственно на сегодня на обзоре 4 катушки пластика от 4 производителей.

Их было четверо, четыре пацана:

Филамент от "МАКО", цвет желтый, приходит в простой картонной коробке, без опознавательных знаков, в вакууме без зип замка. Производитель указал температуру сопла 200-210, стол 30-50. Я печатал на стандартных 210/60. В целом проблем с адгезией не было, достал, заправил, распечатал. Вроде норм. Производитель вроде Россия, но каких то опознавательных знаков на коробке нет.

Филамент ESUN, синий, производство китай, фирменная коробка, вакуум, на катушке рекомендации по печати. Печатал также на 210/60, по ощущениям очень приятный пластик, не могу объяснить в каком плане это чувствуется. То ли матовый синий так красиво выглядит, но мне зашел, ставлю лайк.

Филамент Syntech, зеленый. Производство Россия, Нижний Новгород. В целом с этого производителя начал, уже 5 катушка, покупал и PLA и PETG. Нареканий у меня не вызывает, отдельно доставляет зип-пакет, и удобная катушка с определителем остатка. Печать 210/60, со стола не убегает, имхо хороший.

Филамент зеленый шелковый от НИТ. Тоже Россия, Волгоград. Здесь зип-пакет идет отдельно. Вот с ним возникли проблемы. Производитель написал 230, я выставил, но все равно периодически вылезали торчащие во все стороны прутки, с адгезией к столу тоже проблемы, промазывал все клеем, но иногда и он не помогал.

Прогнал через температурную башню, но особой разницы на промежутках не заметил, вернулся к стандартным настройкам по итогу.

По итогу Нит мне не зашел, как то много с ним хлопот у меня вышло, остальные в целом хорошие, но как будто бы syntech в моем сердечке по соотношению цена/результат. Плюс катушка классная.

Актуальные посты, примеры печати и stl модели закидываю в тг: t.me/tech_priest_3d

Текс, заметочка номер 6, воооообщем меня пригласили поиграть в DND, а значит настала пора задуматься, где хранить свои дайсы. Перевожу на русский: в старой настольной игре "Подземелья и драконы" для игры используется набор кубиков с разным числом граней. Набор примерно выглядит как на картинке.

И вот они у меня есть, а где их хранить нету. Значит ставим все проекты на паузу и печатаем коробочку для хранения и последующей транспортировки.

Вариантов много, от кейсов до сундуков с запором на ключ.

Но я решил пойти другим путем и изготовил ЕГО. Меч-контейнер для дайсов, длина лезвия 24 см, добавил немного изоленты и наклейку и получилось Waaagh!

Также потратив чуть больше времени, чем я рассчитывал, я таки допечатал стенку. Места на ней еще достаточно, для пополнения инструментария, буду потихонечку обновлять.

Повесил все это дело на фанеру 8 мм из леруа лемана про, как нынче называется данный магаз. Фанеру на стену на дюбеля, сами крепления на саморезы, чтобы никуда ничего не ускакало. Повесил лампу, причем крепеж для лампы сам сделаль, первое полезное что-то спроектированное в автодеске.

На лампе кста шикарное место для калибровочных котиков, буду расширять их семейство с новыми пластиками

Актуальные посты, примеры печати и stl модели закидываю в тг: t.me/tech_priest_3d

Продолжаю печатать и апгрейдить принтер. Первым делом начал изготовление модульного кабель канала, чтобы было по аккуратнее, и сделал дополнительное крепление для катушки.

Еще 2 дня печатал вот эту дуру, продолжаю создавать свое рабочее пространство. Печатал petg, заполнение 20%, вроде бы по прочности должно хватить, ну собственно это проверю. Прокладки нужно было печатать tpu пластиком, но чего нет - того нет, так что заказал на озоне лист пром резины 4мм и вырезал прокладки для крепления к столу, и губки тисков.

Для склейки деталей использовал клей космафен. Оказалось чудесное средство, склеивает все что можно, намертво

Ну и на сладенькое, по заказу жены хайповый конус-фиджет.

Мемная херня можно минут 5 позалипать😜

Актуальные посты, примеры печати и stl модели закидываю в тг: t.me/tech_priest_3d

Продолжаем продолжать...

На просторах этих ваших тырнетов нашел вот такой полезный брелок-отвертку.

Также изготовил вот такой замечательный контейнер. Что в нем хранить буду это вопрос уже не столь важный, главное что есть где хранить. Резьба очень гладкая, опускается под силой тяжести в гнездо, трогать приятно и резьбу и рифлёную поверхность.

Пару слов о органических поддержках. Как будто это отдельный вид искусства, некоторые даже жалко выбрасывать.

Ну и венец творения на данный момент это конечно же сам Бог-Император Человечества. Самое забавное как модельки с вахи называют в сети, чтобы не прибежали GW и не дали пизды по шапке. Вот эта моделька например Golden Papa. В целом очень доволен, уровень детализации лично меня приятно впечатлил. Особенно край плаща, просто вау. Думал сходу так напечатать не получится. Теперь нужно понять как все это дело обработать, подрихтовать, склеить и конечно же покрасить. Судя по всему Pla можно склеить дихлорметаном, так что озон везет 100 мл сего вещества и респиратор впридачу. По покраске пока не интересовался, оставим это на потом.

После импи решил пора заняться оставшимися калибровками. Следуем по методичке, смотрим че происходит.

Шаг первый: Отрегулировал механику.

Суть задачи - все колеса касаются профилей с одинаковым зазором. ✅

Шаг второй: Выставить стол и настроить z-оффсет.

Суть задачи - по встроенному пункту меню делаю автонастройку уровня, беру щуп толщиной 0.2 и прогоняю по 4 углам, подкручивая шестерни под кроватью. Сопло упирается в щуп, немного придавливая его, не давая свободно скользить, но при этом все еще можно двигать без огромных усилий.

Затем принтер делает автонастройку по 120 точкам и дает выставить параметр z-оффсет. У меня вышло значение 0.9 мм. После этого в принтере появляется карта стола, вот как на картинке:

Шаг третий: Калибровка Linear/Pressure advance.

Пользуюсь все тем же сайтом Соркина и загоняю параметры принтера в калибратор https://k3d.tech/calibrations/la/calibrator/. Он выдает gcode который отправляем на печать. В итоге получается вот такая башня, где нужно найти самый гладкий и равномерный слой, затем согласно таблицы посмотреть получаемый коэффициент и выставить его в параметрах прутка в слайсере. Имхо в моем случае получился лучший 6 слой, следовательно по таблице мой k=0.05

Шаг четвертый: калибровка откатов.

Тут аналогично предыдущему пункту. Вбиваем данные, отправляет полученный файл на печать, смотрим результат. Здесь печатаются 2 башни, и нам нужно найти последний слой, когда идет печать без соплей. Ну и затем смотрим нужный коэффициент, вбиваем в настройки прутка.

Шаг пятый: настройки потока

Тут распечатал тестовый xyz кубик, и смотрел наличие ошибок на гранях. В целом все совпадает с требуемым результатом, пробелов в наложении нет, наслоений тоже. На боковых гранях углу у букв прямые, ничего не торчит и не выпирает. Если я научился правильно пользоваться штангенциркулем ( к 26 то годикам самое оно) то размеры сторон кубика почти эталонные, около 1.95-2 см.

Ну и затем повторил калибровки для petg пластика, на этом останавливаемся.

Актуальные посты, примеры печати и stl модели закидываю в тг: t.me/tech_priest_3d
