Ремонт квартиры - от идеи до переезда. Водоснабжение
Раньше я бы назвал эту главу Сантехника. Посмотрел на фотографии - правильнее все таки водоснабжение/водоотведение.
Фото выше для затравки. Объяснение ниже.
Вводная.
Итак вы представим что ты , дорогой читатель, к разводному ключу имеешь мало отношения или имеешь но не знаешь с чего начать.
А начать как и всегда нужно с плана. Рисуешь план ванны/туалета. Расставляешь мебель - это сама ванна/душевая кабина, стиралку, тумбочки, раковины, зеркало и т.д.
Если все устраивает, то выбираем какие краны будем ставить(сильно зависит от тумбочки).
Если лет 30 назад у большинства, в ванной был один смеситель, который поворотный на раковину и ванну, то сейчас полет фантазий стремится в небеса.
Взял на себя выделить основные типы смесителей по виду монтажа
1. Классические. под них монтируется монтажная планка. Никаких сложностей особых нет. Самый наверно распространенный вариант.
2. Встраиваемые . Различных видов их много. Основная фишка этих смесителей что излив, ( это то откуда льется вода) может располагаться в другом месте. Может быть как рядом, как и в совершенно в другом месте.
3. Напольные/ встраиваемые в ванну. Очень рад за вас, если ваша ванная позволяем поставить напольный смеситель. Но что то мне подсказывает, если у вас появились деньги на такую ванную комнату, то вряд ли вы будете делать все сами. Так данный тип не про нас.
Путем долгих споров, переговоров с женой, мы все таки пришли к компромиссу.
Что мы выбрали:
- в туалете(условие жены), раковина с сенсорным краном и с термостатическим смесителем. Я захотел жопомойку( ака гигиенический душ) тоже с термостатом.
- инсталляция (встроенный горшок) само собой - единогласно
- в ванной - стиралка, сушка, раковина - единогласно
- смеситель на ванну выбрали такой
Я очень сильно хотел тропический душ, но меня сильно бесила в дешевых моделях труба которая тянется к нему. Также сильно бесит классический излив смесителя в ванной.
Если вы посмотри цену на выбранный мной смеситель. Скорей всего скажите
- Нахуй надо!!
И вы будете правы. Честно признаться, я сам очень долго сомневался стоит ли, и искал более дешевые варианты с алиэкспресс и на разных сайтах встраиваемых смесителей. Можете не сомневаться я посмотрел их все.
Какое то время пришлось потратить на уговоры жены, объяснение почему так дорого и что нам это даст.
Это еще не все. Теперь объяснение рисунка выше.

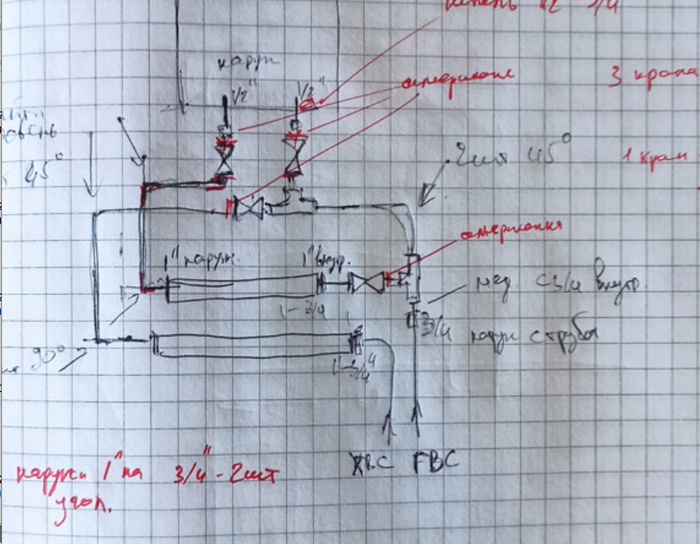

Так как у меня квартира с индивидуальным отоплением, а это значит что горячую воду у меня готовит газовый котел. Я знал, что путь горячей воды от котла до ванный большой и займет 30-40 секунд. Решил ставить дополнительно бойлер. Он играет роль термоса. Теперь горячая вода польется через 5 секунд. А эту схему я рисовал, чтобы понять как все сделать так, чтобы я мог пользоваться либо только бойлером, либо только газовым котлом, либо и газовым котлом и бойлером, соединенными последовательно. Если городить уж такую схему, надо делать ее ремонтно-пригодной решил я.
Вот же примерка и начало реализации моих планов.

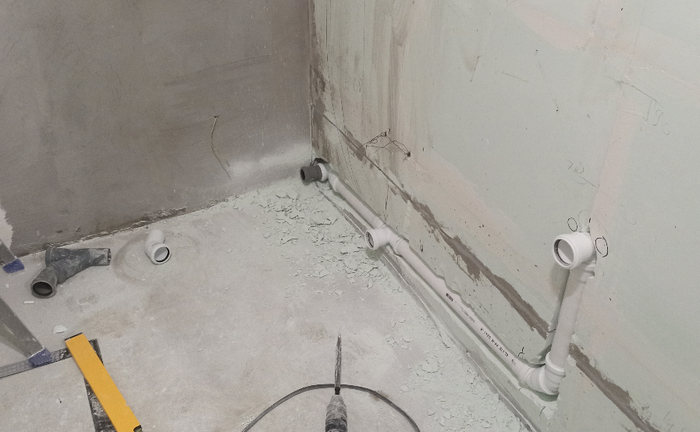

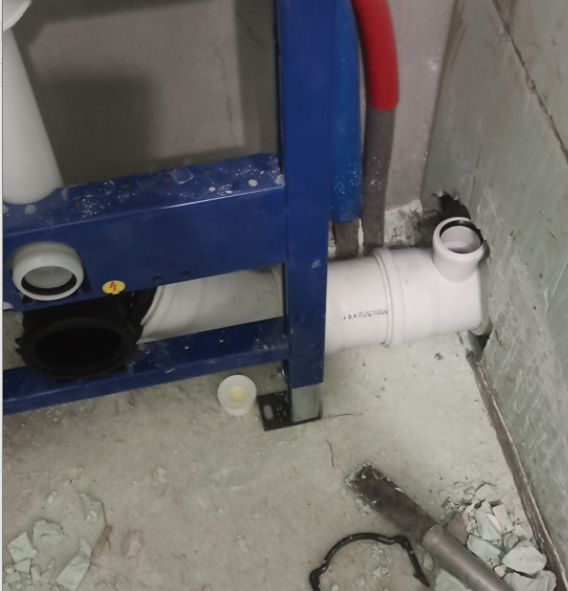

Собираю также слив. Думаю не стоит расписывать как ее делать. Сложного ничего нет. Главное наклон правильный выдержать. Саму инсталляцию ставить тоже легко. Крепиться на 4-х дюбелях, 2 в стене, 2 полу. Главное выставить ее по уровню. Не забудьте учесть толщину чистого пола (плитка)

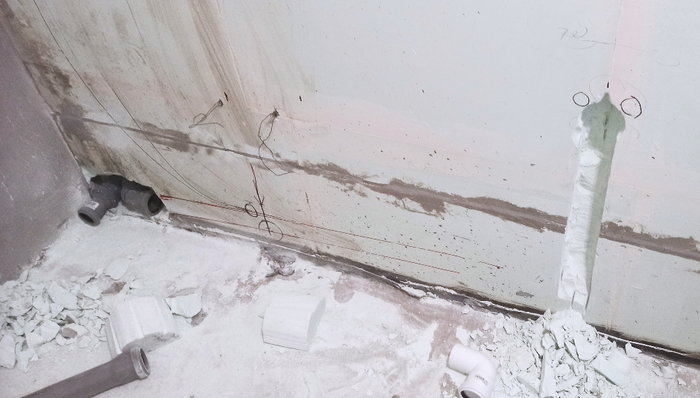

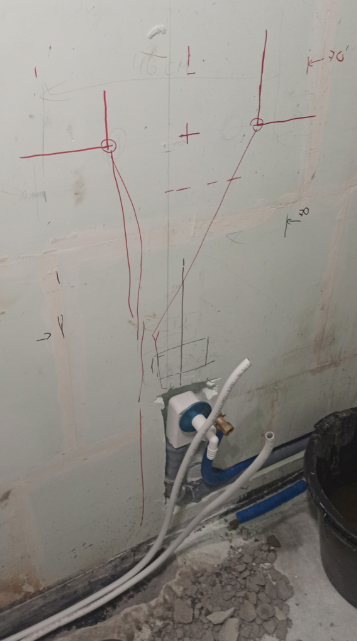

Здесь можете увидеть мои отметки будущих мест под различные вывода, рекомендую также все отмечать на стенах
Прогресс идет но далеко еще не все. Было бы конечно гораздо быстрее будь это не мои стены. Когда они свои жалко снимать лишние сантиметры, долбишь по чуть чуть, примеряешь по нескольку раз. Процесс долбежки идет очень долго.

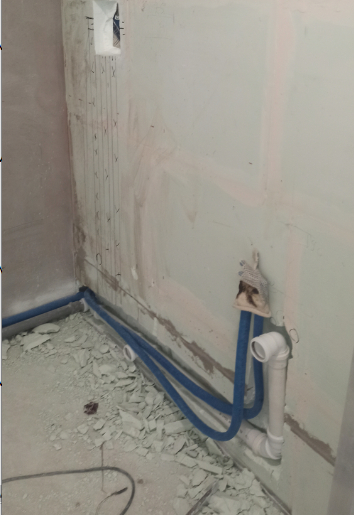

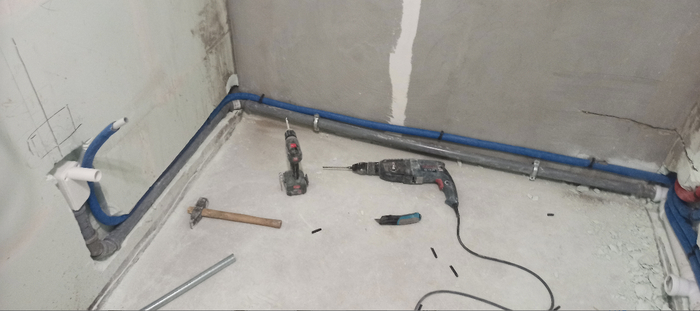

Тут уже протянул трубы для стиралки и раковины в ванной

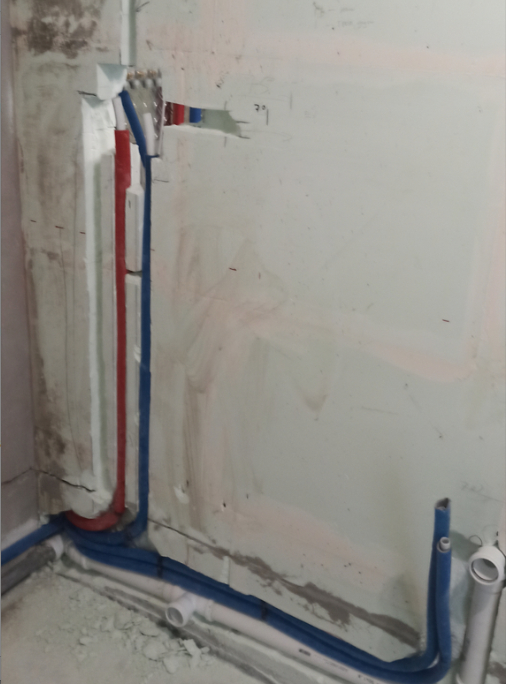

Потихоньку труб все больше
Это я выдалбливаю под смартбокс и трубы подвода

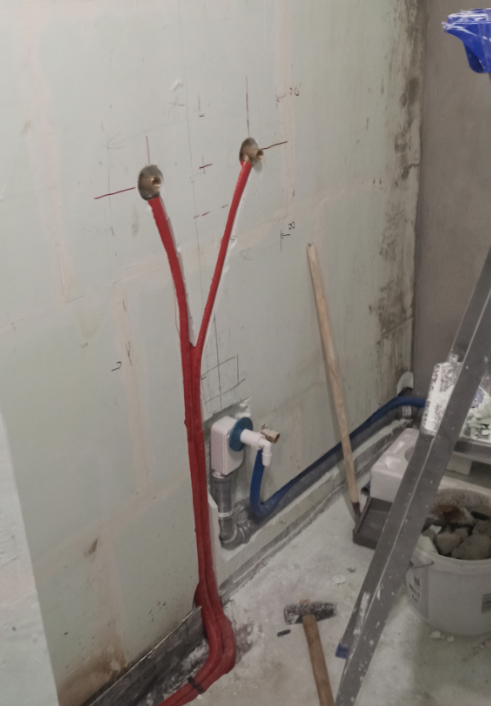

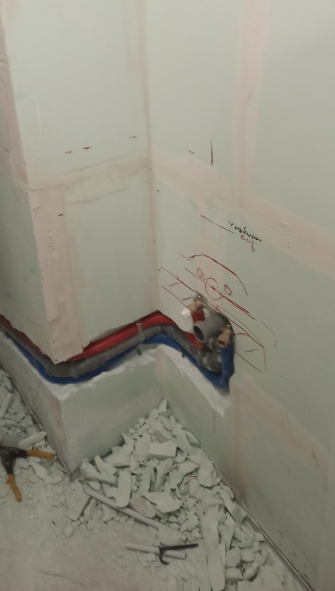

Вот и вывода стиральки. Выше виден прямоугольник карандашом, это место для розеток стиралки и сушки. Хочу внести важное пояснение. Я этого раньше сам не знал. Сушильные машины бывают со сливом в канализацию и без, то есть вы вытаскиваете лоток и сами выливаете в ванну или раковину. Я покупал сушку еще до начала ремонта, выбирал второпях. В итогу купил с лотком, поэтому у меня один вывод из сифона под стиральную машину. Есть такие же сифоны но с двумя выводами.
В принципе выливать, нет ничего сложного. Но комфорт- все таки комфорт. Смотрите сами, я вас предупредил.
Ну вот и наскальные разметки под полотецесушитель. Выбрал водяной(работает в тоже время когда включены батареи). Вопрос спорный конечно, можно было поставить электрический, но гуглил, читал, смотрел ютуб - решил водяной.
От застройщика предполагалось ставить полотенчик на другой стене, длины труб не хватает, придется наращивать.
Готовый вариант. Пояснение - как бы ровно и по уровню вы бы не пытались поставить вывода, все равно будет криво. В чистовой когда я его уже ставил, проебся пару часов, но ровно постаивил.
ОО - наглядный пример, как не нужно делать. Ведь специально купил тумбу с раковиной, примерил, начертил. Блядь, меня где то переклинило трубы я вывел там где не нужно. Благо вышел из ситуации и немого переделал крепление перекладины у тумбочки.

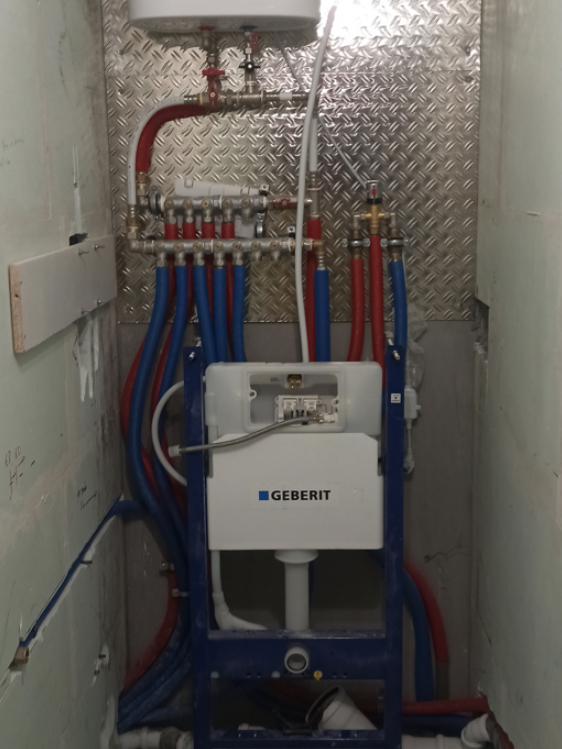

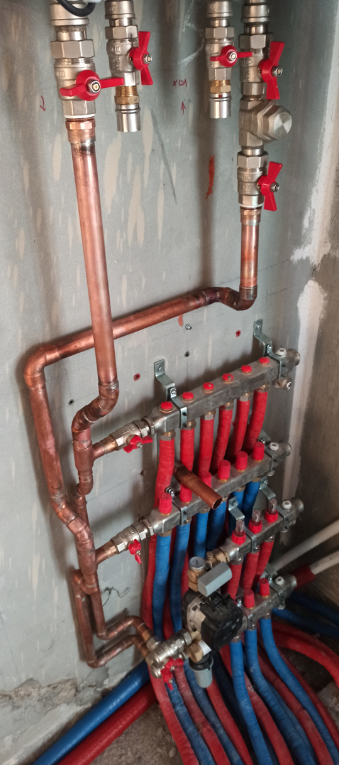

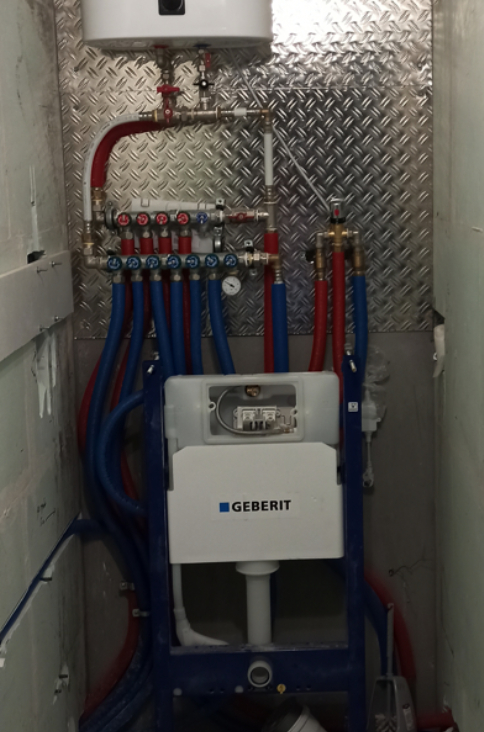

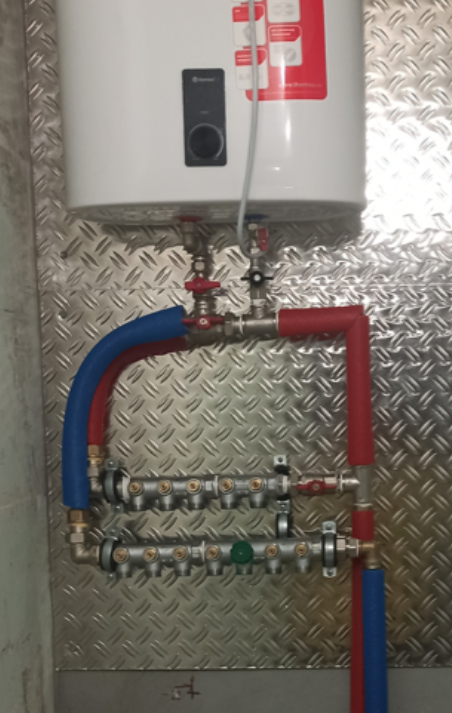

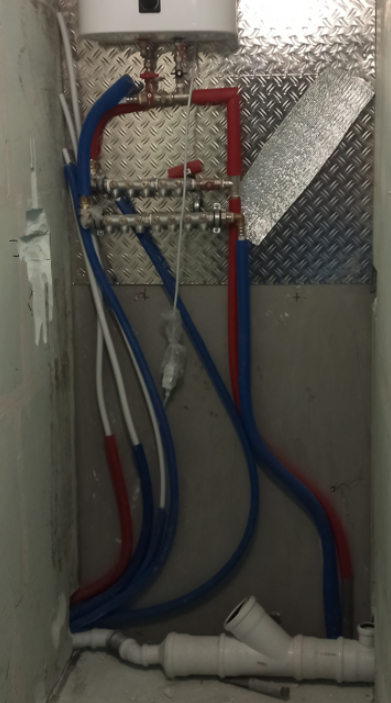

Почти готовый вариант. Осталось подключить инсталляцию. Справа от коллекторов это термостат для жопомойки.

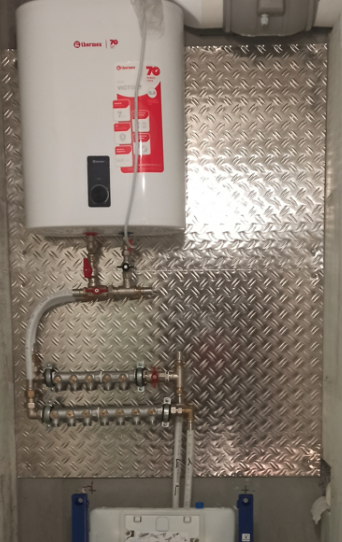

Готовый вариант. Так выглядит и сейчас, правда все зашито и плитка везде конечно.

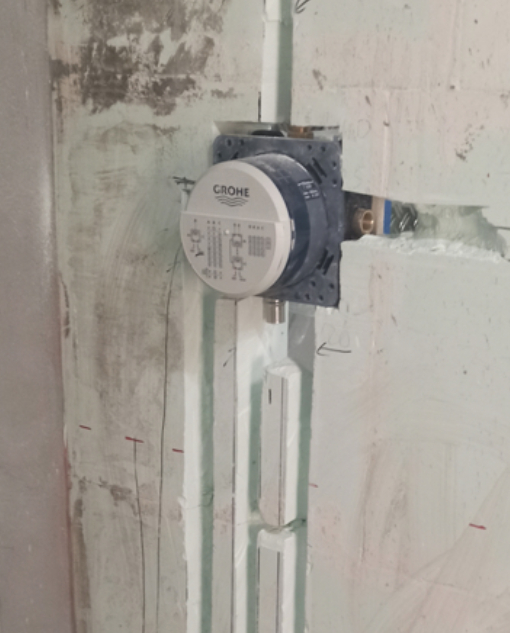

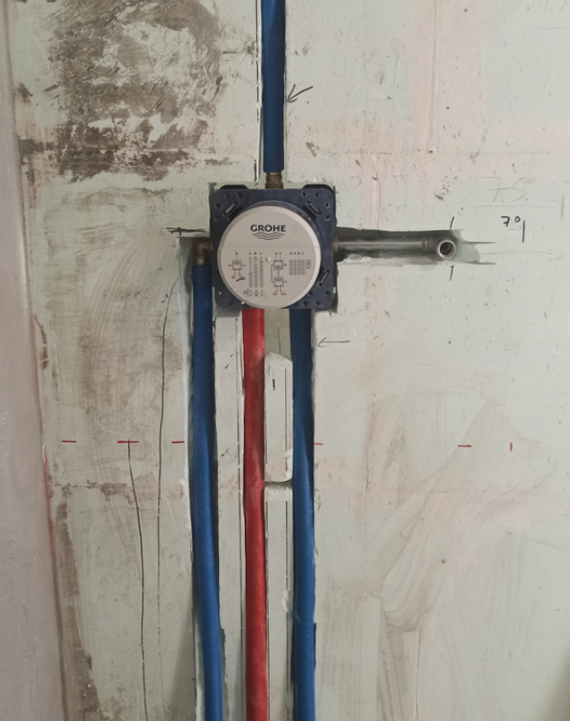

Это решил подробнее показать этот смартконтрол ебучий, намучился с ним прелично. Ставить его в стену 10 см тот его гемморой.

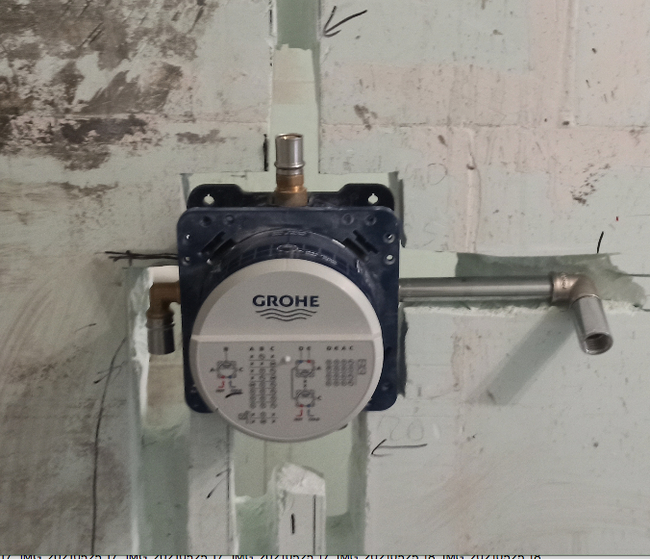

Слева вывод для наполнение ванны, сверху на тропический душ, справа на лейку, снизу подача холодной и горячей.

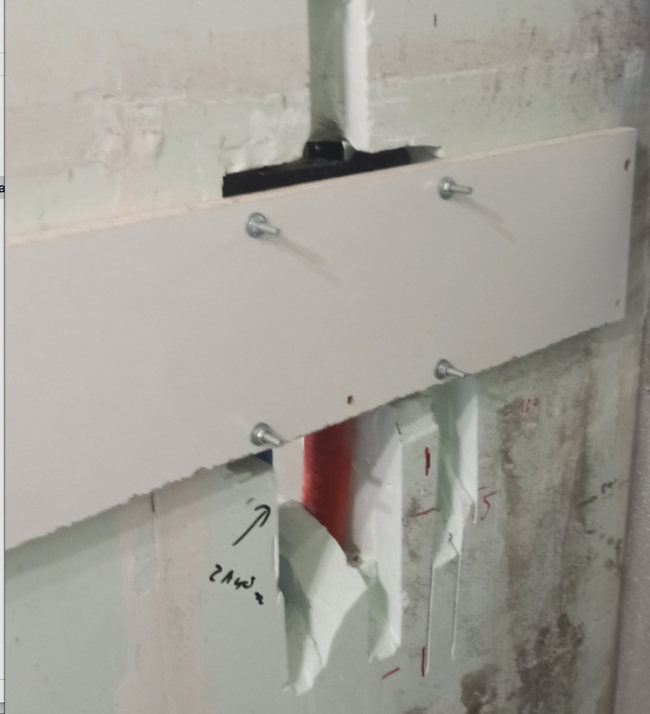

Так я его пока временно закрепил. Замажу все штробы, потом сниму этой дсп.
Все собрал и опрессовал.
Ну это же еще не все.
Осталась кухня.
Помните я писал в прошлых постах что парни из гидромира навертели мне. Так вот я психанул, и начал все нахуй разбирать.
Разбор продолжается. Сам сейчас смотрю на это все и думаю - Блядь, как я на все это решился.

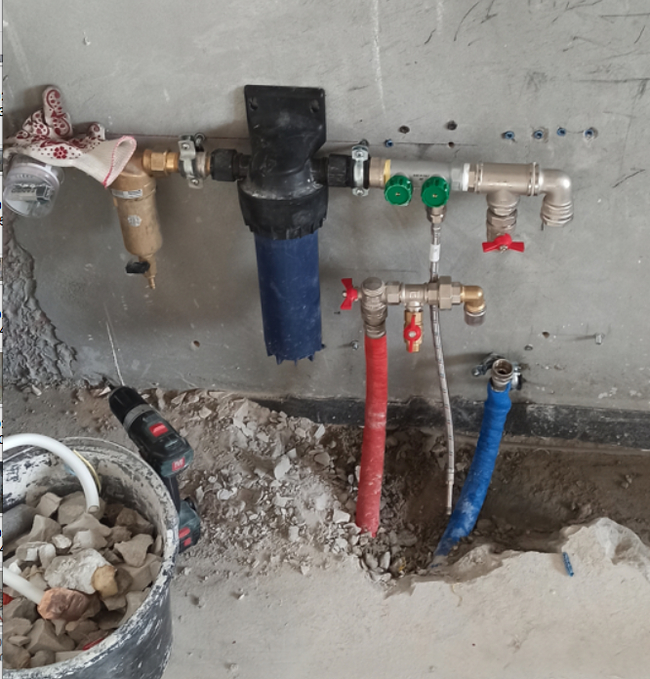

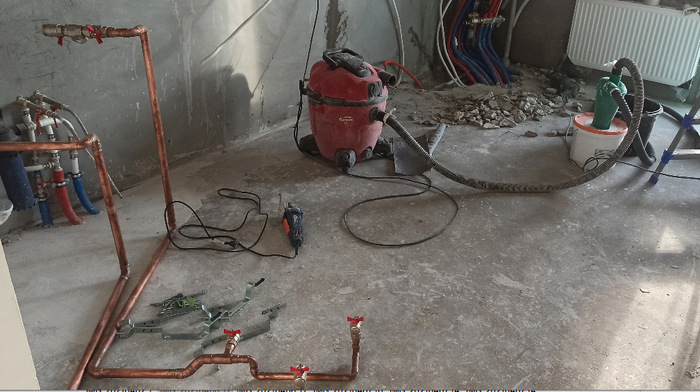

Тут я уже переделал немного узел ввода в квартиру. У меня только ввод ХВС напомню. Сдвинул все это часть как можно левее чтобы все уместилось в модуль 80 см под мойку. Ящеры с гидромира, как всегда про это не в курсе. Поставил маленький коллектор на 2 вывода(мойка и посудомойка, хотя надо было на 3 еще на фильтр чистой воды), тройник - уходит холодная вода в туалет, дальше подача ХВС на котел. Ниже красное это подача ГВС в туалет, тройник на мойку ГВС , подача ГВС с котла. Синяя труба это с туалета пришла холодная вода, ее буду соединять на тройник толстый такой, медной трубой.

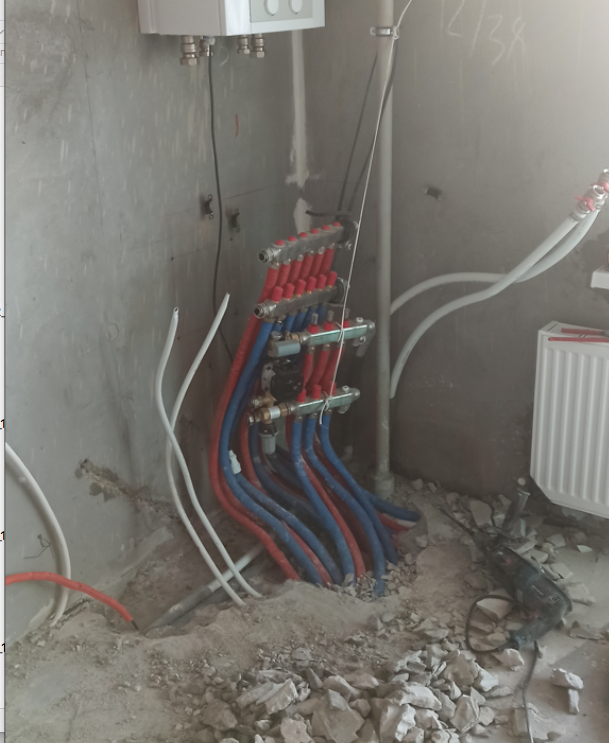

Это уже готовый почти узел под газовым котлом. Здесь я уже подвинул коллекторы по максимуму вправо, и перепаял медную обвязку газового котла. Осталось подвести трубы к котлу ХВС и ГВС

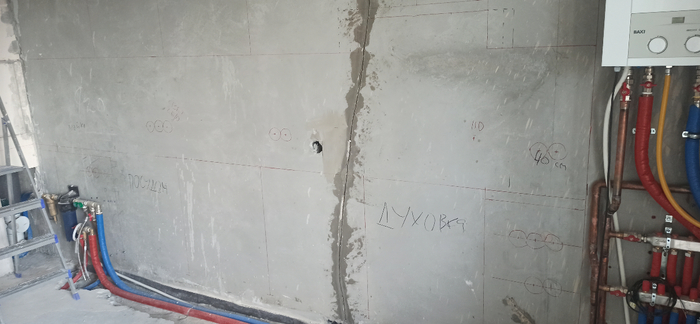

Общий план того что получилось. Тут уже видны наброски на электрику.
Новички наверно думают сейчас: - "бля пиздец, он тут сам прессовал трубы, пиздец да еще и медь паял, ну это точно не про меня."
Хуйня это все скажу я вам.
Для работы с металлопластиковыми трубами вам нужно
1. Ножницы - для отрезки труб.
2. Развальцовщик труб, чтобы сделать фаску и расширить немного трубу
3. Сам Опрессовачный инструмент.
1 и 2 я купил - они недорогие. Пресс взял в аренду 300-400 руб в сутки.
Пару роликов на youtube и вы почты профи.
Чтобы паять медь.
1. Инструмент для резки труб. В идеаяле конечно спец инструмент. Но нам сойдет и болгарки и ножомка по металлу, главное почистить все. Специнструмент нужен только в системах кондиционирования, там щели радиатора очень тонкие.
2. Спец шкурка, чтобы снять с труб оксидный слой.
3. Припой для медных труб.
4. Газовая горелка, либо другой нагревательный элемент.
Все также пару роликов и вы почти спец. Боятся не стоит.
История. когда я покупал в магазине сантехники фитинги для медных труб, убеждал меня что все не так просто, мол у него половина соединений потекла. Да блядь!! у меня все получилось с первого раза!! ничего не течет. Я думаю что, большинство сантехников, слишком много думают о себе. А на деле бывшые троишники и бездари
Забыл сказать чем я уплотнял и как соединял резьбовые соединения. Посмотрите канал "Добродушный сантехник" ролики за 2018 год и старше, он вообще молодец все разжевал и все обьяснил. У меня и нитка, и лента, и анаэробный герметик. Лена нет, но я им раньше тоже уплотнял.
Ухх а этом пока все.
PS. Часа - три писал. И писал между прочим в третий раз. Два раза пост из черновиков чудесным образом пропадал. Техподдержка не знает в чем причина.
Дальше электрика.
