Друзья как и обещался, выкладываю свою методику замены тачей на iPad mini.

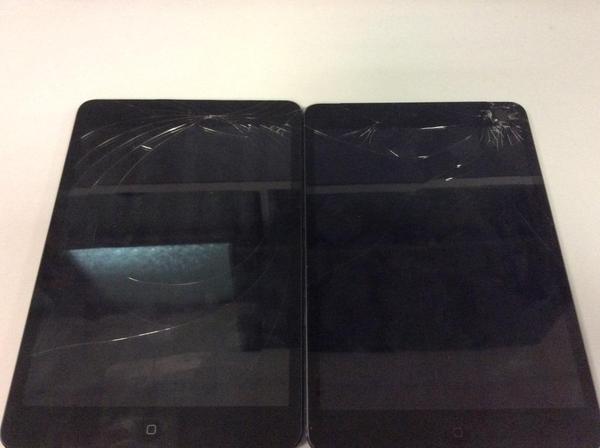

Пациент будет использован тот что с лева.

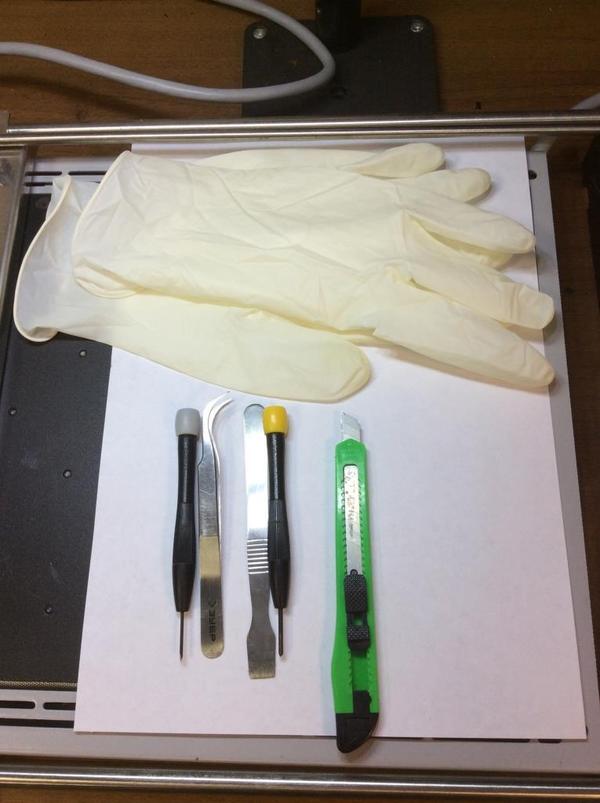

Из инструмента я использую, отвертку крестовую и тоненькую плоскую. Пинцет, лапатку, и обычный канцелярский ножик (да-да вы не ослышались). Так же медицинские перчатки

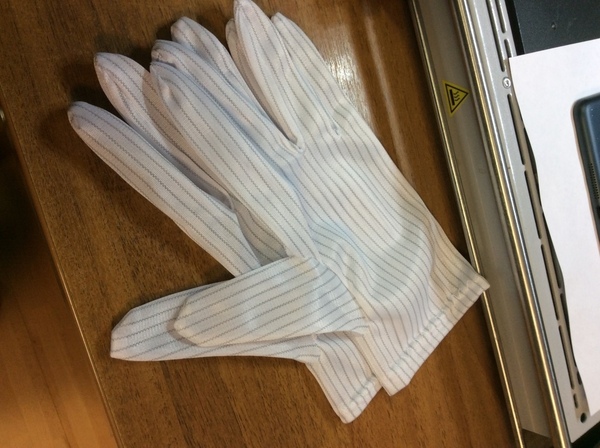

Хочу предупредить сразу у нас имеются антистатические перчатки, но опыт работы с ними сказался негативный.

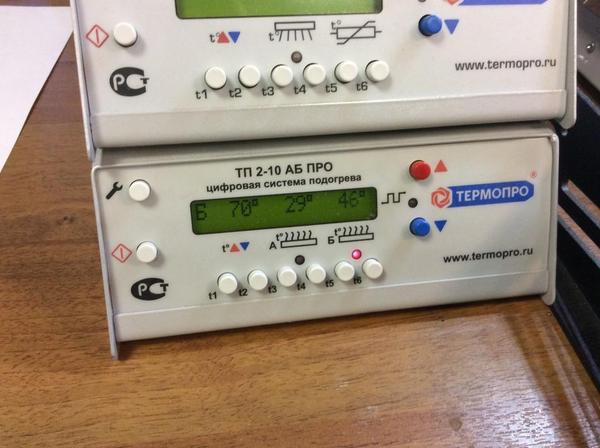

Далее выставляем температуру 70 градусов. До покупки термопро, так же использовали фен для нагрева.

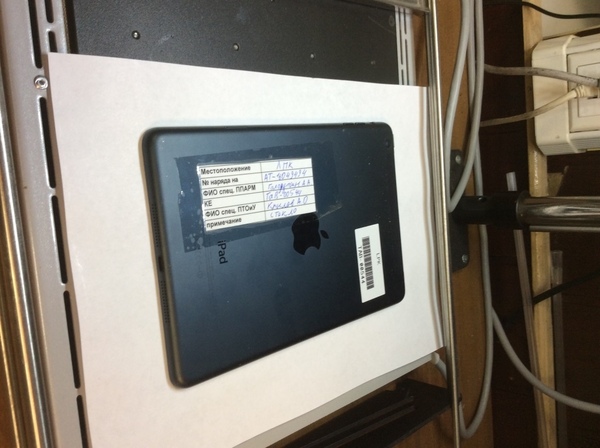

Кладем пациента и ждем минут 20

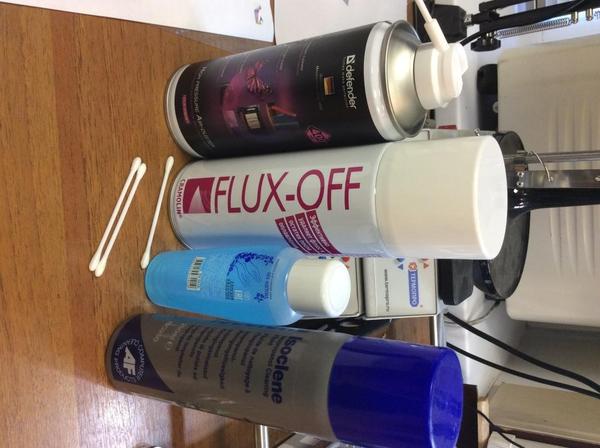

Из чистящих средств используем, Isoclene и обычную жидкость для снятия лака)))

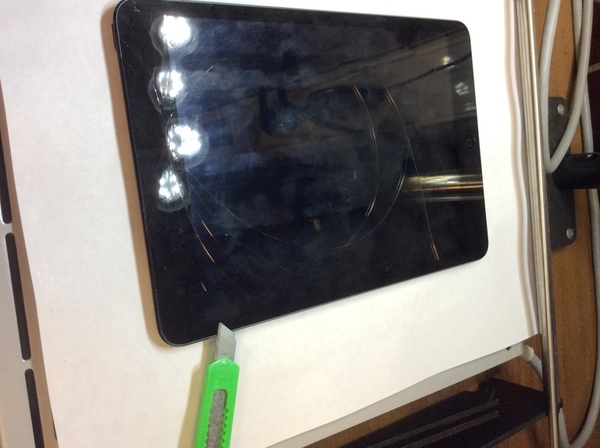

Тем временем когда iPad нагрелся уже можно приступать к вскрытию. С какой стороны, всё зависит по разному, но обычно с какой стороны меньше повреждений с той и вскрываем.

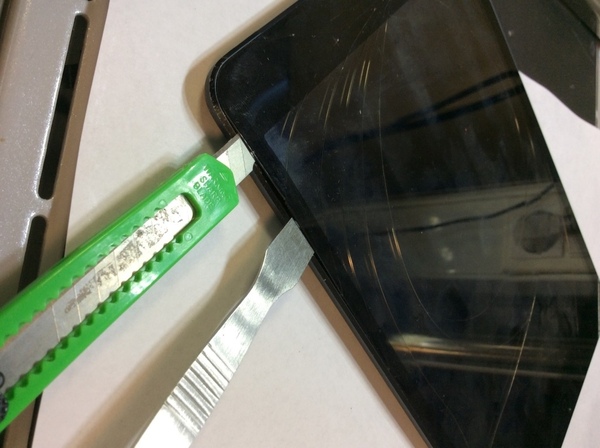

Почему именно канцелярский ножик?! Лопатка слишком толстая, опыт опять же показывает наиболее лучше и безопасней работать с ним, нам нужно только поддеть тач и всё.

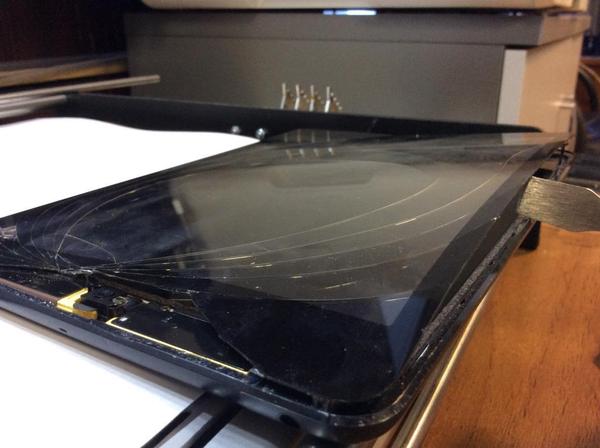

После того как тач приподнят, в дело вступает сама лопатка, ну а дальше маленькими движениями поднимаем его в верх. Для тех кто боится,абсолютно не стоит, хуже ему уже не будет. Только аккуратнее не стоит вставлять слишком далеко, т.к. можете повредить матрицу.
Примерно так и выглядит это всё, крайне не удобно фоткать.

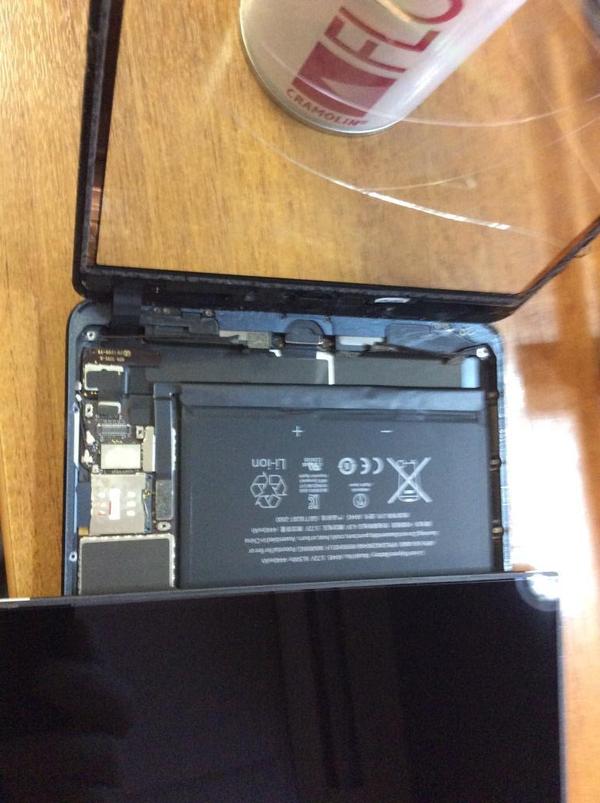

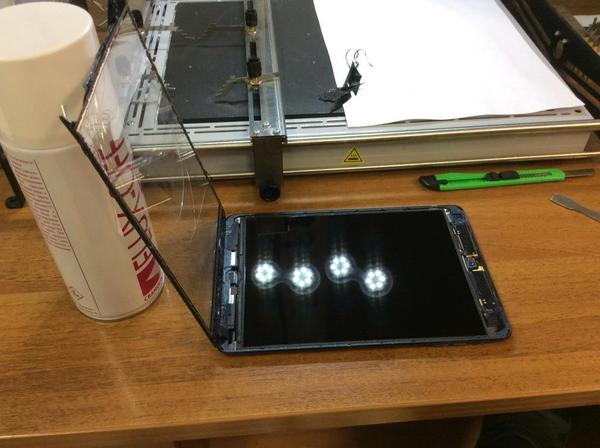

Как вскрыли тач ставим его на баллон с флюкс офом, в принципе можно вообще сразу отрезать его, но я решил показать как правильно. (ремежем только в том случае если новый тач паяный с разъемом в сборе.)

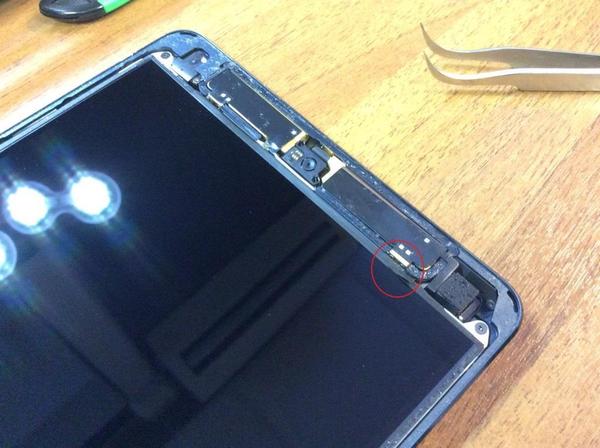

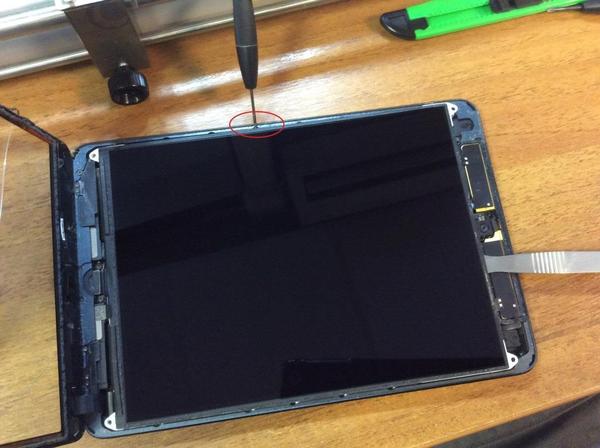

Далее необходимо открутить 4 винта которые крепят матрицу, и с верху отклеить ленту, т.к. она держит ее.

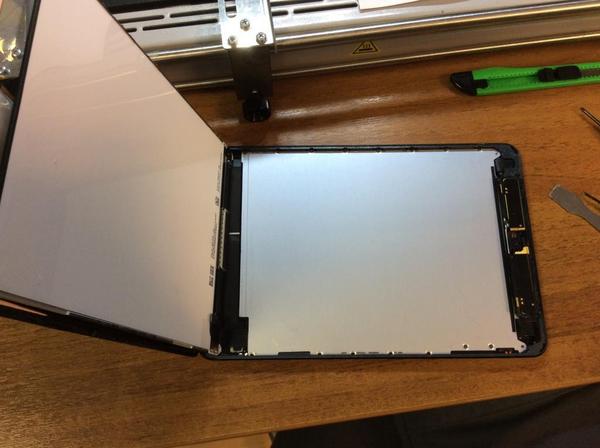

Приподнимаем матрицу так же аккуратно, с верху лопаткой, с лева лучше всего плоской маленькой отверткой поддевать его.

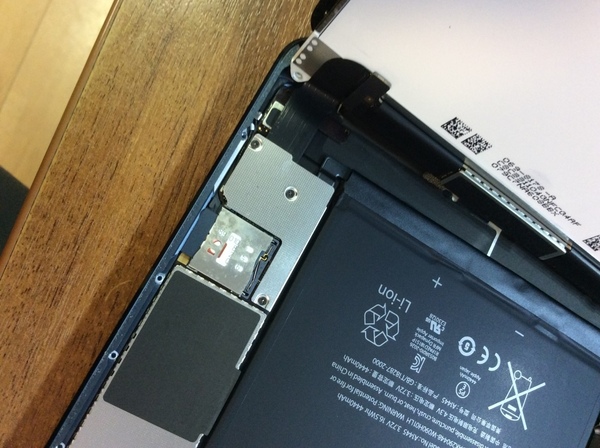

Под экраном находится пластина, которая крепится на винты. Нужно по кругу открутить 16 винтов, после чего, пластину можно снять. Под ней находится вся «начинка» iPad mini.
Чтобы подобраться к шлейфу сенсорной панели и дисплея, нужно снять специальную защитную пластину. Делается это очень просто: нужно открутить ещё три винта).

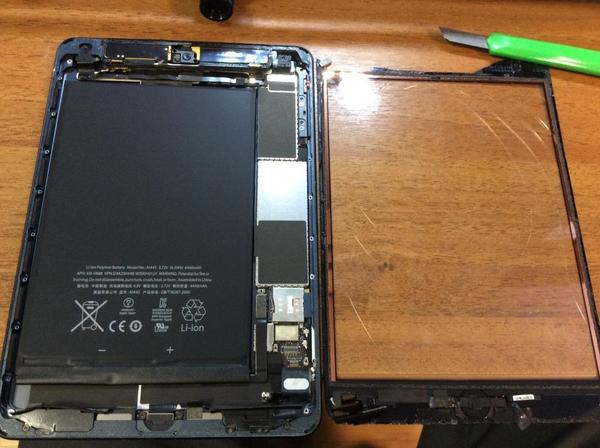

Затем можно спокойно отсоединить матрицу и тач они нам больше не понадобятся.
Всеми любимые патраха))))
Старый клей снимаем тем же канцелярским ножом, нужно зачистить всё хорошенько. Остатки снимаем жидкостью для снятия лака. Шлифуем все дремелькой. И затем при помощи Icoclene зачищаем еще раз.
Далее необходимо подкинуть новый тач он уже паяный с разъемом (они у нас все такие) и матрицу.
Затем включаем проверяем всё работает. Выключаем и собираем всё в обратном порядке.
После того как собрали, прикрутили все болты, необходимо почистить матрицу. Предупреждаю сразу чистый комнаты нет, и идеальной 100% чистоты нет. Т.к. матрица снимается каждый раз осторожно и без лишних следов (зависит от опыта), на ней всего лишь пыль и мелкие частицы которые сдуваются обычным сжатым воздухом.
Далее отклеиваем все ленты с тача, и можно приклеивать его. Опять же сжатый воздух продуваем и закрываем.
Температура та же 70 градусов, кладем под пресс и ждем пол часа.
Друзья на этом всё. Если кому то поможет моя методика замены буду только рад. В целом уходит примерно 30-40 минут на все процедуры. Если что-то не так строго не пинайте)
Кому интересно могу и дальше делиться с Вами опытом. Спасибо за внимание.
