Здравствуйте помогите с поиском неисправности. При включении не загружается меню, а сразу синий экран с надписью "video in". На кнопки не реагирует. Иногда бывает при включении на 1-2 секунды появляется стартовый экран с надписью BBK и прочее, а дальше опять синий экран. Вставляю флешку с фильмом, или диск не грузит ни то ни другое. Предполагаю что нужно пере прошить но прошивки на данный DVD не могу найти. Заранее спасибо!
Привет Лига Ремонтёров) Мой первый пост. Оживил месяца 2 назад MacBook 2009 года рождения. Жаль не додумался тогда все зафотать. Отличный пост бы вышел с колдованием над инвертором и заменой лампы в матрице бука) Но увы( До этого он лежал мертвым грузом хз сколько) Батарея естественно была полудохлая, но на час хватало. Буквально неделю назад совсем померла, бук перестал ее заряжать. После вскрытия обнаружил что один пакет саженый в 0. Контроллер заряда bq20z80a. Причина найдена. Заменив банки, предварительно прогнав их на специальном девайсе от друзей из Китая(остальные банки были около 4500 мА/ч от 5000 изначальной, так что поменял только мертвую), собрал все это дело в обратную сторону и, как вы уже догадались, хитрое устройство показало мне болт в виде одной горящей лампы, т.е. аккум не выдает и заряжаться тоже отказывается. Сначала подумал на предохранитель, которым управляет контроллер заряда (и если ему что то не по душе он его рвет), но он оказался цел. Ключи заряда разряда тоже вроде живы) Далее полез курить форумы. Набрел на шину SMBus, которая есть почти во всех батарейках и нужна для обшения с ноутом. Именно по ней передаются данные о заряде и назойливые сообщения о замене батареи. Шина базируется на старом добром I2C, который не нуждается в представлении. Собрал себе переходник аля LPT-I2C Phillips на нашей логике (импортозамещение в действии) 564ЛН2(почти 74ls05). схема ниже типичная для всех батарей взял с инета). 5 вольт брал с USB.

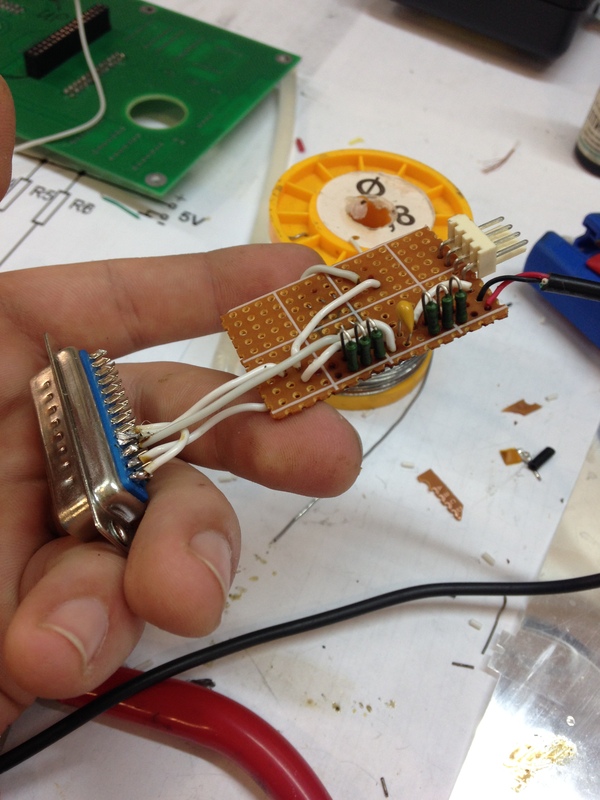

Микруха была только с военкой и в керамике, а макетка только самая обычная, односторонняя с отверстиями, но, врагу не сдается наш гордый варяг, получилось нечто такое:
В стадии разработки:
Подключил к батарее + - SDA SCL(Питание для батареи брал с источника, как сказали на форумах +9В, почему именно столько сказать не могу, не вникал в даташит на микруху) На удивление переходник заработал с первого раза. Аккум видится прогами BE2Works и UBRT-2300. Все данные считать могу. Но есть одно НО! Залить конфиги другие не могу-использую бесплатные версии. А прикупить софт смысла не имеет - мне проще купить батарейку новую. Интерес чисто спортивный, заработает или нет) Может есть еще софт, которым можно ковырять батарейки? Комменты для минусов внутри. Буду очень признателен за советы)
Кота нет, но есть пес))) Зовут Макаром
Доброго времени суток, дорогие пикабушники!
Принес мне в ремонтики, дорогой наш пикабушник @cucbka11,, из Питера, телефончик.
Говорит, что втыкаешь аккум, а в потрАшках (с) @cucbka11, что-то греется и не включается.

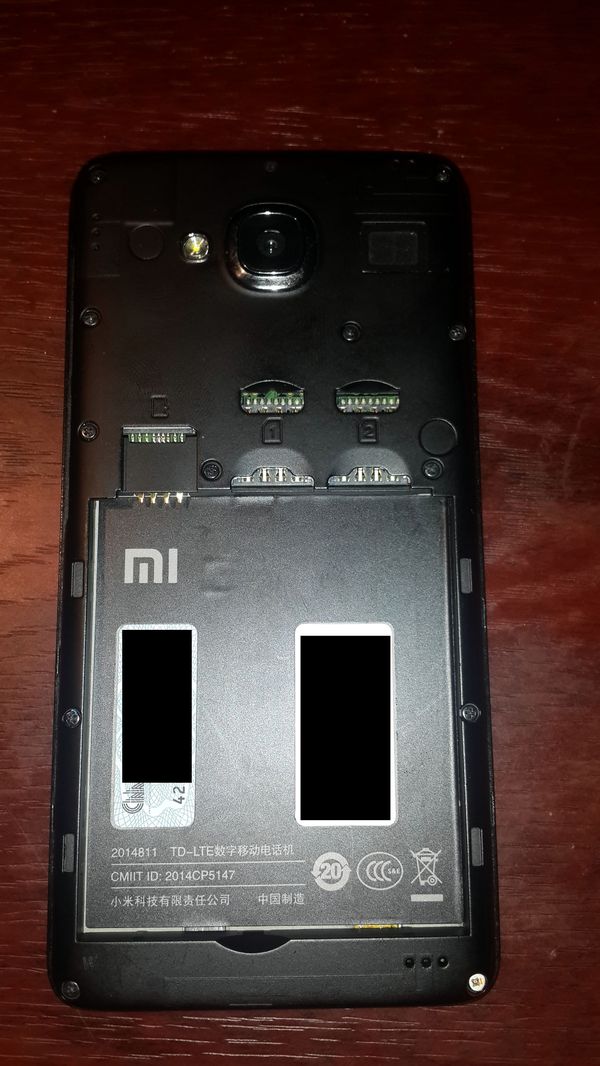

Вот такой аппарат, ксиоми какая-то (только сейчас, пока пост писал, узнал из письма, как этот аппарат зовут.)
Вот письмо от хозяина:
"Добрый день!
К сожалению, xiaomi вы не беретесь чинить, но прошу меня проконсультровать.
В мой Redmi 2 немного попало пиво - ощущение, что внутрь оно не добралось, а только в отсеке с аккумулятором было.
Из симптомов - после вставки аккума в телефон, элемент в кожухе, находящийся ниже камеры (на всякий случай я на фото обвел его красным), начинает дико нагреваться и буквально за пару минут высаживает аккум (правда, он сильно разряжен, я его лягушкой подзаряжал, чтобы контроллер подхватил заряд).
Следов залития потрАшков нет, всё чисто, я разбирал целиком телефон, индикаторы белые - ощущение, что жидкость затекла только в аккумуляторный отсек.
Могло ли такое случиться, что сдох аккумулятор? Или то, что идет нагрев элемента на плате, говорит исключительно о коротыше на последней?
ps: Еще у меня лежит ноутбук HP NC4200, у него с разъемом зарядки проблема - один раз я его менял на новый примерно полгода назад, вроде пропаивали феном, но опять контакта нет (сначала при шевелении штекера он появлялся, как и в первый раз, а потом всё заглохло; блок питания и его штекер исправен). Если можно что-то сделать, буду признателен.
Живу в Питере)."

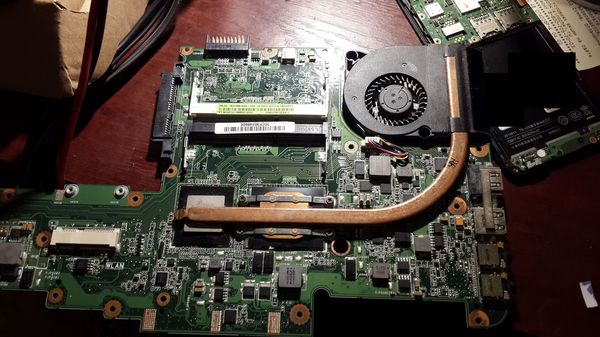

Ноут починил, там ничего интересного не было. 2,5 раза пальником ткнул и готово. Почему 2,5? Один раз забыл его включить... :)
Правда винчестер забавный.

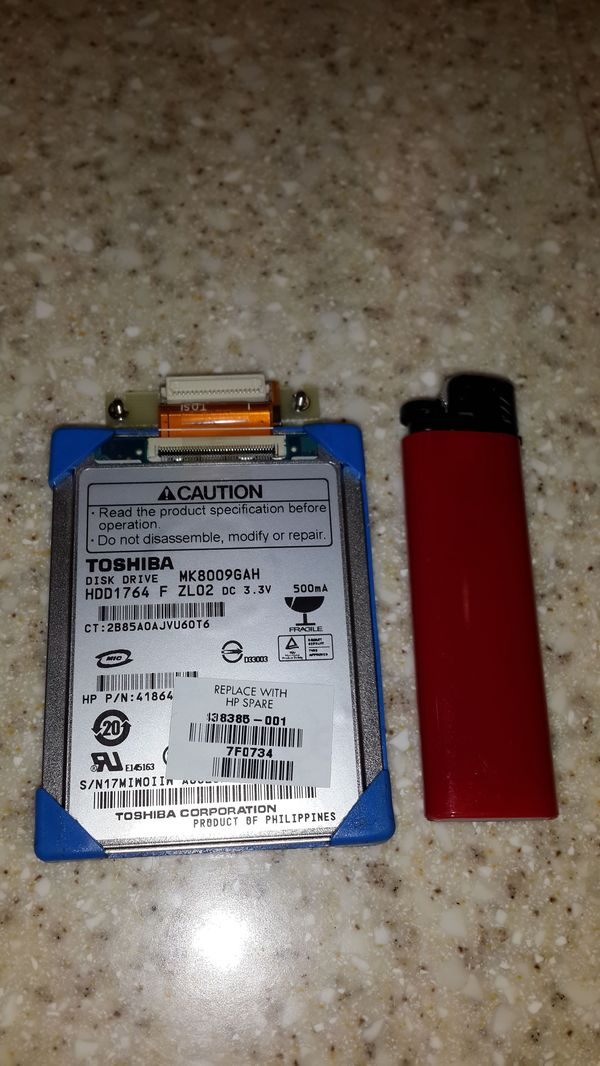

Вот винчестер. Зажигалка для масштаба.
Ну а теперь уже вернемся не к потрАшкам, а к потрⱯшкам.

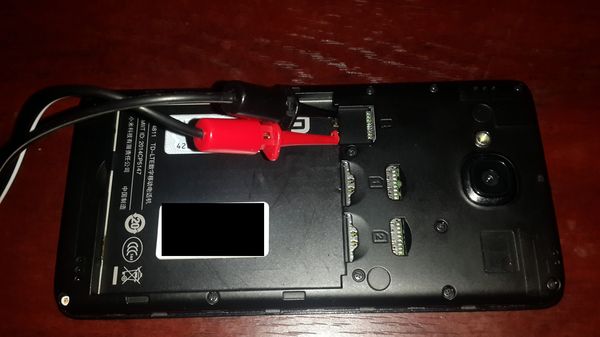

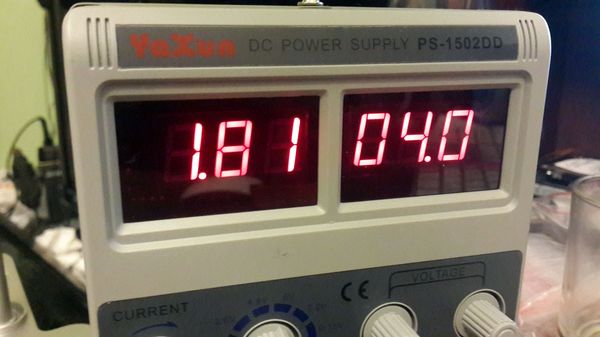

Подключаем лабораторник к разъему аккума.
Жрут потрⱯшка почти 2 ампера.
РаспотрⱯшим аппарат.

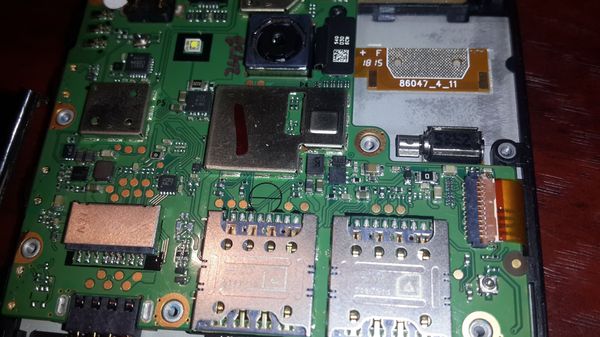

Вот его потрⱯшка.
Чтобы локализовать область нагрева, применим метод "тыка".
Подаем напряжение и тыкаем пальцем в потрⱯшка, и ищем что, где греется.
Нашли... примерно... Ибо 8 Вт тепла, пальчиком долго не пощупаешь. Нужно чем-то более чувствительным щупать, чем пальцем/сосиской (нужное подчеркнуть). Да не просто щупать, но и чтоб можно было потом наглядно поглядеть.
Лайфхак по добыче чеков.

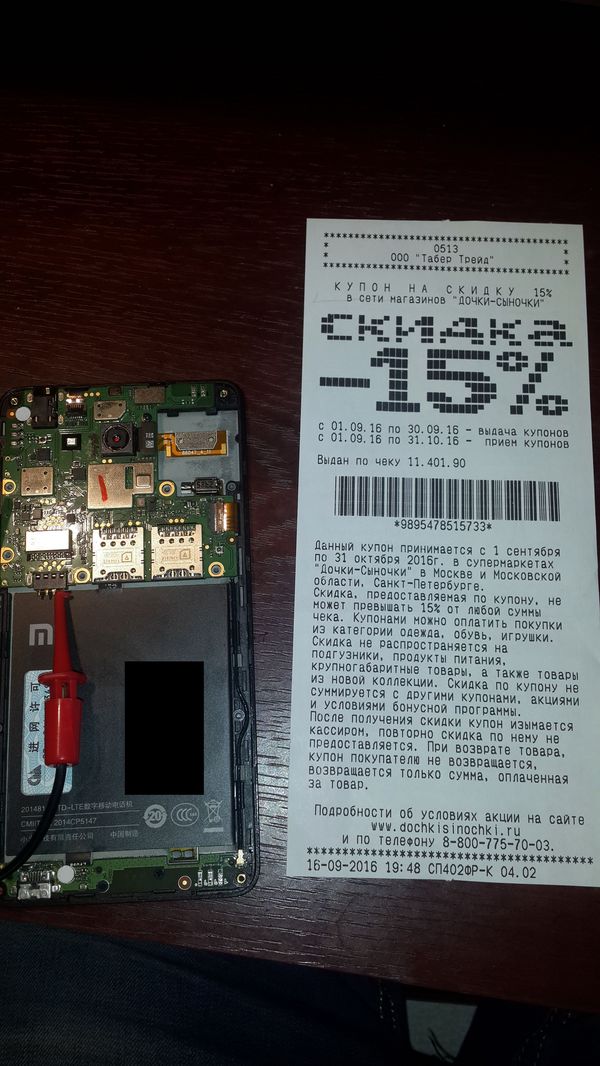

Берем любой чек. О том где их берут, эти чеки, я вам сейчас поведаю.
Берем денежку, желательно местной валюты, и заходите в двери с надписью "продукты".
Даете тёте на кассе денежку и показываете пальчиком на вкусняшку.
Если всё благополучно прошло и тётя не сказала "мало денег", то она вам выдаст вкусняшку, на которую показывали пальчиком, и чек.
Вот этот чек нам и нужен был.

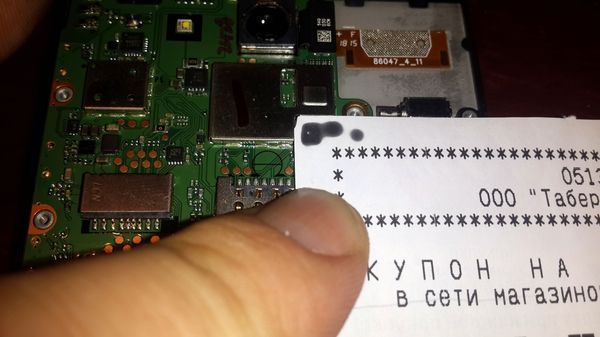

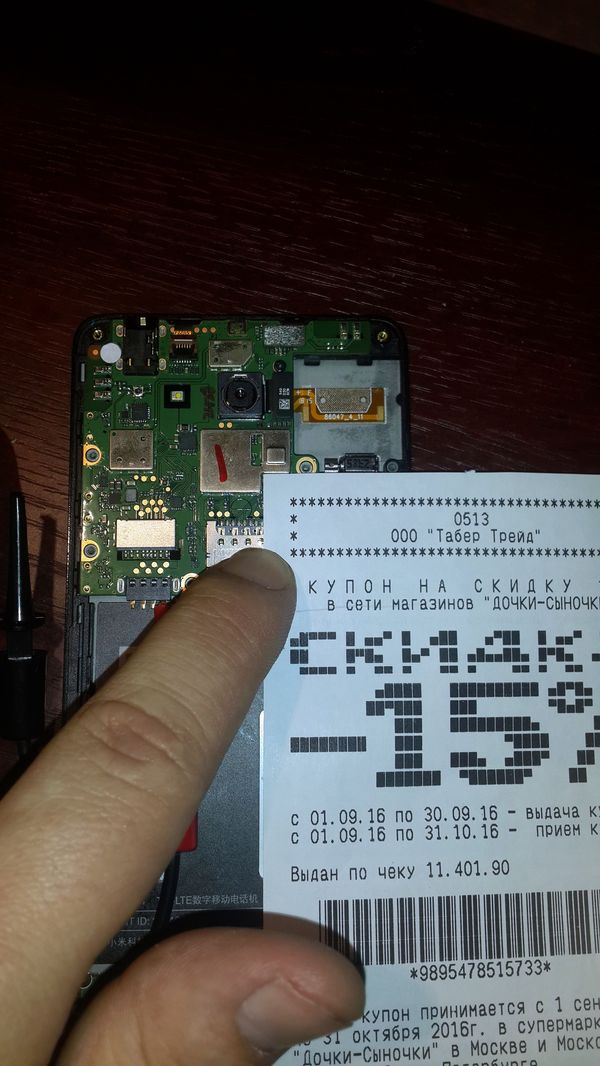

Прикладываем чек на область нагрева, придавливаем пальчиком.
Подаем напряжение на контакты разъема аккума. Ждем до тех пор, пока не появится звук "блR".
Как зазвучал звук "блR", можем завершать эксперимент.
Смотрим, что получилось.

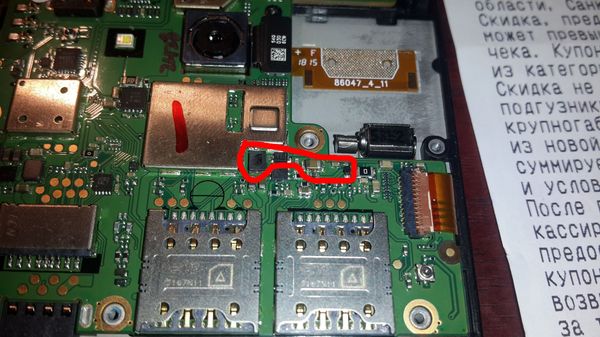

Вот теперь с точностью в 100% мы можем сказать, что вот эти элементы на потрⱯшках греются.
Там еще диодик грелся, но звук прозвучал раньше, чем палец/сосиска просигнализировал о том, что эксперимент подходит к концу и чек не успел просигнализировать
По очереди отпаиваем диодик и пару конденсаторов, и каждый раз проверяем.

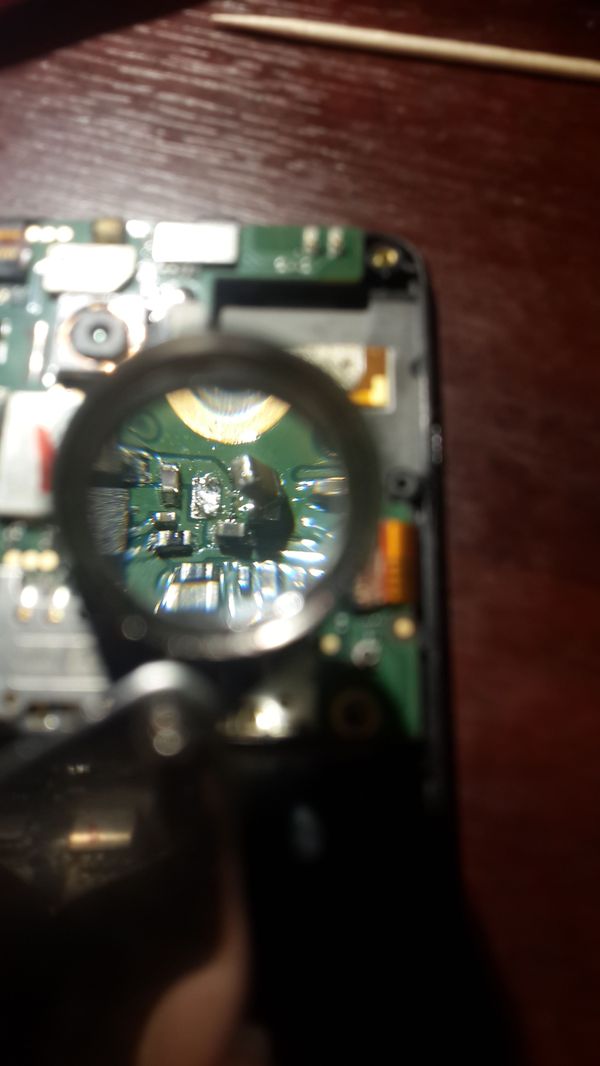

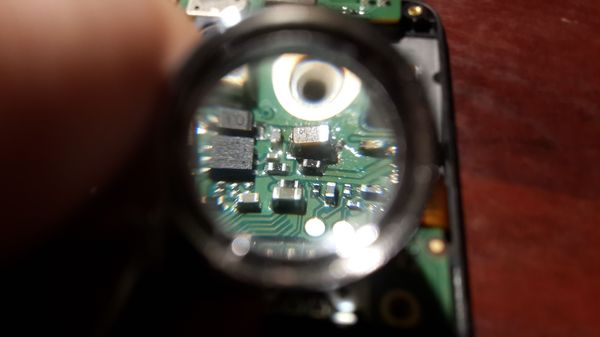

Вот именно этот конденсатор то и пробило.
Заработал.
Но т.к. конденсатор стоял в цепи ШИМ подсветки, то без него подсветка шмыргала раз 10-12 в секунду, ну или с частотой 10-12 Гц.
Яркость подсветки регулировалась от минимального и до примерно 10%, потом начинала шмыргать.

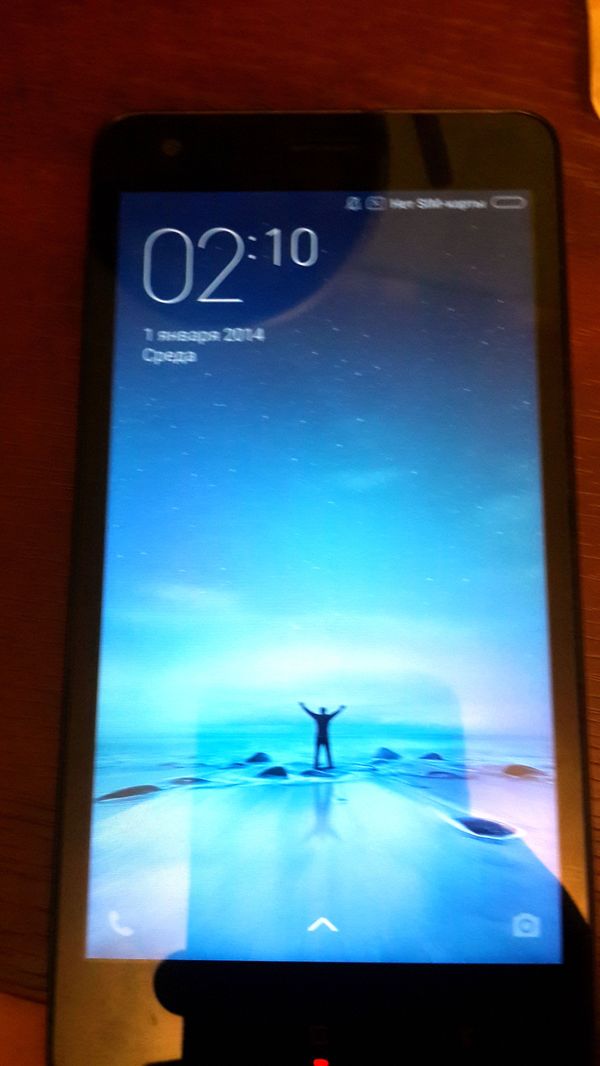

Хотел видео заснять, но т.к. частота шмырганья подсветки кратна частоте кадров видеозаписи, то по ясным причинам не прокатит. Правда на фотке видно, что только шрифт съехал, что говорит о том, что шмыргает...
Берем донорские потрⱯшка

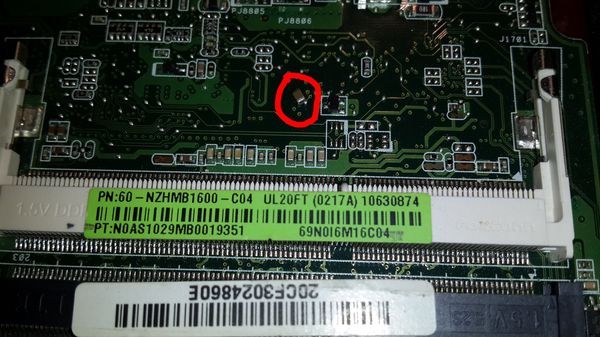

Ищем подходящий по размеру конденсатор. Тот, что обвел, это погоревший с потрⱯшков телефонных.
Припаиваем новый конденсатор на телефонные потрⱯшка.
Проверяем. Работает.
Все работает, все шуршит, работает и не шмыргает.
Навалил меня всяким хламом, пока прием в ремонтики приостановлю (телефоны и планшеты), Ноуты буду брать. Вас реально дох... много, а я один. Народ уже некоторый долго ждет. Как доделаю, опять начну принимать заявки...
Почту напишу ТОЛЬКО (с ноутами можно и в ремонтики принести) для вопросов и консультаций... gepka2007@yandex.ru
Ноуты, планшеты и телефоны Леново не беру. Потому что, пока одно чинишь, другое ломается. Пока другое чинишь, еще что-нибудь сломается. Ну их лесом...
Ксиоми идут лесом с заменой экранов, хрен найдешь нужные модули...
Ноутбуки беру только из питера, ну или вы сами, через кого-то передадите. Много возни с ними на почте... Курьерские службы тоже не прокатят, ибо они приносят тогда, когда им удобно, а не мне...
Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю. Это у меня хобби такое, ремонтить разные электронные штуки...
Доброго времени суток, товарищи!
Много читал о ваших ремонтах и много информации почерпнул, за что вам всем отдельное спасибо.
Но вот появилась у меня проблемка, решения которой к сожалению я не знаю (точнее знаю, но объясню ниже) и в голову ничего путного не приходит. Вообщем к сути.
Попался ноут DELL Lalitude 6320 с симтомами плохого аппетита (плохо заряжался).
После нехитрых манипуляций выяснил что это разъем питания плохо контачит, естественно прибегнул к гуглу, чтоб просто поставить новый, но увы они есть только у наших друзей китайцев, а ждать к сожалению столько времени нет.
Вот мой:
Вопрос такой, можно ли как то подобрать аналог разъема и просто перекинуть контакты с клеммы или есть такие же взаимозаменяемые разъемы?
Заранее благодарю за помощь!
P.S. живу в Москве, искал много где.
P.S.S. Мой первый пост, не ругайтесь сильно.
Достались мне две PS2 Slim серебряная и черная , обе не включались и одна была кем то перекопана, разобрав черную увидел плату кнопки включения
но на ней отсутствовала сама кнопка, с серебристой такая же беда плюс ещё шлейф к этой плате был переломлен, замкнув контакты на кнопке чёрная ожила , решив не заморачиватся с поиском новой , сделал выносную на корпус
все работает , а серая лежит на запчасти
Доброго времени суток, дорогие пикабушники!
Принесла мне в ремонтики, дорогая наша пикабушница из Питера, плеер дивидюшный.
Просила починить крышку у двд лотка.
Как многие заметили, мне много разного-разнообразного приносят. Даже то, с чем СЦ заморачиваться не станет
Вот такой дивидюшник.
Отломалась ушко держателя крышки привода.
Вот такая модель дивидюшника.
Да-да, тут есть антенный вход, чтоб телик смотреть.
Откручиваем все винты, снимаем крышку корпуса и перед нами в полном великолепии предстают дивидюшные потрⱯшка.
ПотрⱯшка, чуточку по крупнее.
Отломанное ушко, чуть крупнее.
Будем починякать.
Берем тонкую иголку и зажигалку.
Нагреваем иголку и раскаленной иголкой делаем отверстия в пластике, в том месте, где у нас было ушко.
Берем какой-нибудь проводок, скручиваем несколько жилок, по размеру отверстия. Облуживаем его.
Отрезаем сколько нам нужно и вставляем его в отверстия. Должна получиться, вот такая скобочка.
Концы соединяем и пропаиваем.
Вставляем стержень в свое конструктивное положение.
Вот так будет "торчать".
Собираем и проверяем.
Да-да...Агент Фокс Малдер... Если присмотреться на этой фотке, то можно увидеть, где костыль (колхоз) забабахан....
Вдруг, кому интересно, то этот двд-телик кушает от источника питания 9 вольт и 0,65 А. мало ли кто захочет на даче такую штуку от автомобильного аккума запитать....
Все работает, все шуршит и мультики детишкам можно показывать в машине/даче...
Навалил меня всяким хламом, пока прием в ремонтики приостановлю (телефоны и планшеты), Ноуты буду брать. Вас реально дох... много, а я один. Народ уже некоторый долго ждет. Как доделаю, опять начну принимать заявки...
Почту напишу ТОЛЬКО (с ноутами можно и в ремонтики принести) для вопросов и консультаций... gepka2007@yandex.ru
Ноуты, планшеты и телефоны Леново не беру. Потому что, пока одно чинишь, другое ломается. Пока другое чинишь, еще что-нибудь сломается. Ну их лесом...
Ксиоми идут лесом с заменой экранов, хрен найдешь нужные модули...
Ноутбуки беру только из питера, ну или вы сами, через кого-то передадите. Много возни с ними на почте... Курьерские службы тоже не прокатят, ибо они приносят тогда, когда им удобно, а не мне...
Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю. Это у меня хобби такое, ремонтить разные электронные штуки...
Всем доброго времени суток!
Товарищи, "сломался" кабель от USB наушников. Ищу чем бы заменить.
Характеристики кабеля:
- Толщина как кабель от мышки или USB кабель.
- Внутри 7 китайских проводов.
- Оболочка плетёная.
- Сам кабель мягкий и гибкий.
Подскажите, пожалуйста, где можно найти такой кабель? (мои поиски толком ничем не увенчались)
Доброго времени суток, дорогие пикабушники!
Принесла мне в ремонтики, дорогая наша пикабушница из Питера, повербанку.
Говорит, что выломался разъем для зарядки оной.
Вот баночные потрⱯшка.
Разъем микроюсби просто оторвался, не прихватив с собой дорожки платы.
На контактах разъема микроюсби видно, что задействованы только контакты питания.
Припаяем разъем обратно.
Будем усиливать конструкцию крепления разъема на потрⱯшках.
Возьмем проводок, залудим его.
Припаяем к микроюсби.
Загнем хвостики на другую сторону платы и припаяем.
Для того, чтоб усилить получившуюся конструкцию, мы полностью запаяем проводок.
Подточим на пластике отверстие, чтоб оловянная сопля не мешалась.
Проверяем и собираем.
Очень уж напоминает эта индикация повербанку от ксиоми...
Да и шрифт похож...
И эта повербанка хороша, со своей главной задачей справляется и стоит в 2 раза дешевле.
Все работает, все шуршит и телефончики теперь заправляет...
Навалил меня всяким хламом, пока прием в ремонтики приостановлю (телефоны и планшеты), Ноуты буду брать. Вас реально дох... много, а я один. Народ уже некоторый долго ждет. Как доделаю, опять начну принимать заявки...
Почту напишу ТОЛЬКО (с ноутами можно и в ремонтики принести) для вопросов и консультаций... gepka2007@yandex.ru
Ноуты, планшеты и телефоны Леново не беру. Потому что, пока одно чинишь, другое ломается. Пока другое чинишь, еще что-нибудь сломается. Ну их лесом...
Ксиоми идут лесом с заменой экранов, хрен найдешь нужные модули...
Ноутбуки беру только из питера, ну или вы сами, через кого-то передадите. Много возни с ними на почте... Курьерские службы тоже не прокатят, ибо они приносят тогда, когда им удобно, а не мне...
Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю. Это у меня хобби такое, ремонтить разные электронные штуки...
