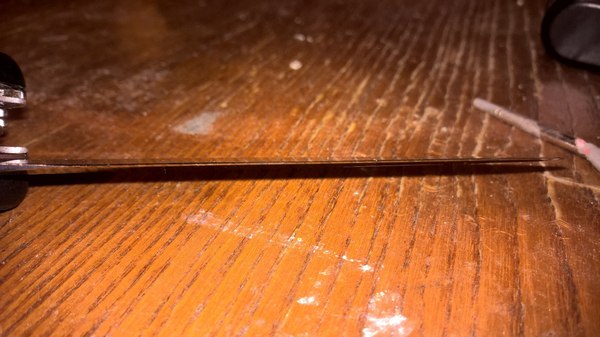

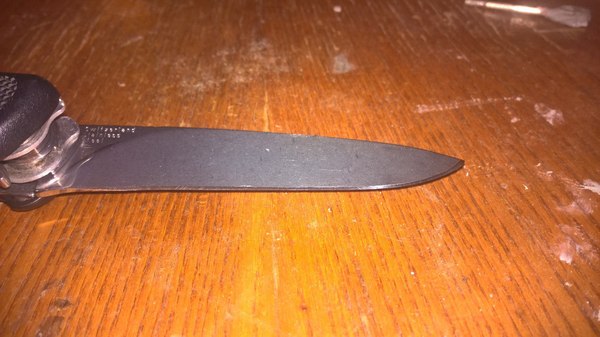

Бывшая режущая кромка блестит по всей площади.

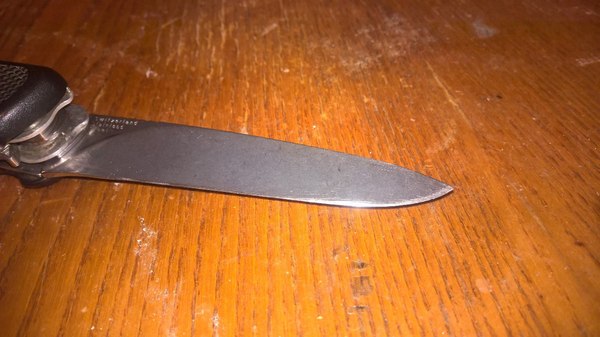

Образовал новый угол по 20 градусов на сторону, образовывал пока не уйдут все замины. После чего прошелся 5 камнями, последний 2000 грит. Ну и доводка на белой полировальной пасте "диалюкс". Вообщем вот результат.

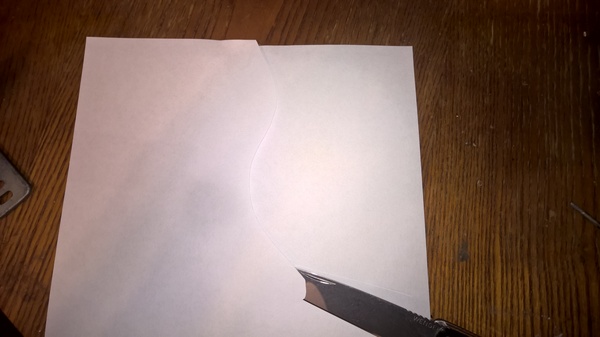

Теперь ножичком можно бриться, и вообще у него все хорошо. Поскольку ножи я точу часто, волос на руке у меня уже не осталось, могу показать только на ноге, если что фото в коментах)

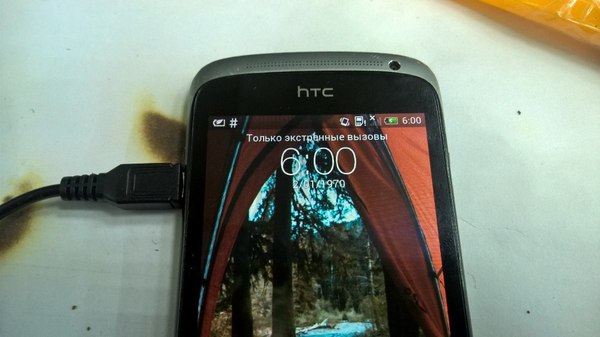

Htc One S с типичными болячками: разъем usb, разъем гарнитуры.

Разъем гарнитуры просто отвалился на местах пайки, а вот с usb посложнее, слишком сильно помят, не пригоден к дальнейшему использованию.

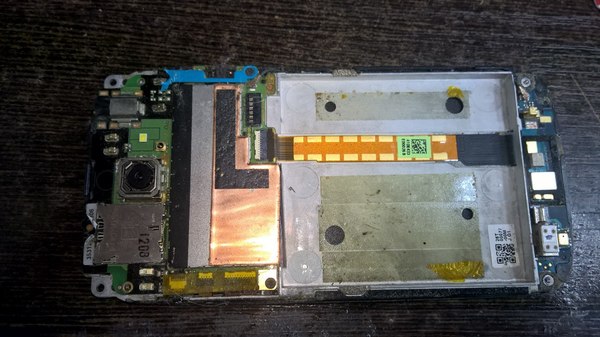

Ничего не предвещало беды, пока я не вскрыл аппарат...

Я даже не представляю как такое вообще могло произойти, ну ладно, раз взялся, то надо ремонтировать.

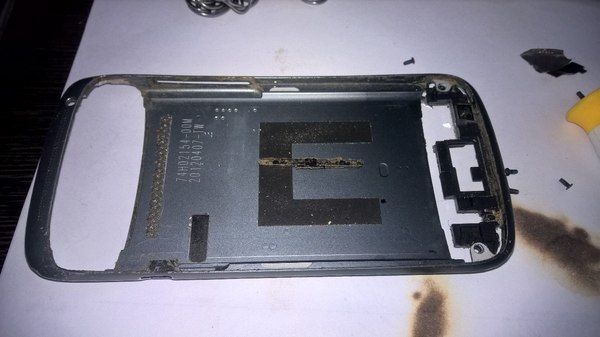

Почистил все внутри от "электронного холестерина, припаял разъем гарнитуры, напаял новый micro-usb, все работает.

Вот так модулю досталось. Похоже, одним стеклом тут не отделаться))

Интересно то, что при этом тач - работает.

Идем в ближайший чудо-магазин с запчастями, берем модуль новенький, ну и стеклышко защитное.

И делаем дело.

На что обратить внимание? Да тут я б сказал даже проще 5S-ки.

Главное длинный винт в плату не ввернуть, а то потом к @BetSa придется на поклон идти:)

Подклидываем новый модулёк, проверяем, собираем в обратной последовательности.

Тут все просто.

Второй пациент - айпад2. Битое стекло.

Его мы купим там же, хорошее и недорогое:)

Фотки как разбит нету, не сделал. Но расскажу про пару приколов эппла -

Внимание на картинку -

Ну и пояснение к ней. Нижняя правая часть (справа от кнопки хоум) - там антенна Wi-Fi. Пленочная. Приклеена к тачу. При отделении тача - может оборваться.

Часть где кнопки громкости - там собственно шлейф на них и кнопку включения. Так же при демонтаже тача можно оборваться.

Слева и справа от камеры - в зависимости от версии аппарата, там находятся антенны GPS и 3G. Рвутся так же легко и непринужденно, как и антенна вайфая.

Так вот, продолжим.

Отделив тач от корпуса, нужно отсоединить шлейф его. Он под матрицей. Выкручиваем 4 винта держащие матрицу, приподнимаем её, поворачиваем против часовой стрелки, и вот он шлейф.

В моем случае матрицу я снимал, т.к. надо было нанотехнологично пассатижами подровнять углы корпуса, пострадавшие вместе со старым тачскрином.

На фото выше - разъем тачскрина, ну и пострадавший угол)

Второй уголок.

Подравниваем их, дабы наше стекло влезло.

отчищаем корпус от старого клея (скотча). Обезжириваем.

Клеим. Кто на что - я в данном случае приклеил на 3М (ТриЭм) скотч. Можно было на клей В7000. Как по мне - в данном случае непринципиально.

Ну и вид готовой работы) Оба яблочка обрели свои целенькие запчасти и готовы вернуться к владельцу (Серега, привет!)

А теперь про интересный макбук.

Пришел он ко мне с такой печалькой - произвольно гаснет подсветка.

Матрица в нем еще на CCFL лампе.

Вот он -

Подразобран правда маленько, ну да ладно. И кошка моя рядом - незаменимый помощник:)

Ну так вот...

Вот его внутряшки. Разбирается это все довольно геморойно - винтов куча)

Первым делом - прозвонил шлейфы. На матрицу и на инвертор. С ними все ок, как ни крути.

А далее начинается интересное.

Отцепил инвертер. Подключил к нему другую лампу. А она - горит себе и светится, как ни в чем не бывало.

Прикольно думаю, придется менять матрицу. Ну или лампу в ней.

Тестил на другом ноуте.

Но что-то меня дернуло еще раз посмотреть по-внимательней...

И выясняется, что на маке у нас не работает регулировка подсветки (клавиши F1 и F2 жмешь - реакции нет.)

Лезем глубже, и видим возле разъема на инвертер -

Вот такую картину.

Берем чудо-средство, чистим все. "лечим" одну дорогу.

И... о! у нас заработала регулировка -

Это максимум.

Это минимум.

Это где-то по-середине.

Я уж было обрадовался. Но - рано.

Проработав с часок, она опять ушла в себя. Так же обратил внимание, что при выкл-вкл появляется писк - от инвертера.

Смотрим напряжение его питания, видим - от 0 до +3,3 - управление. Все ок.

Далее - +5 В - сигнал включения. И он не пропадает при отрубе инвертера, выходит, что на материнке в защиту ничего не уходит - это радует. Третий контакт - замеля. Четвертый - +12,5 В - питание инвертера, тут так же все ок.

Исходя из вышеописанного, все-таки, по-началу сменю инвертер, благо они недорогие.

Да и лампа, проработавшая час, как я не тряс матрицу, теперь вызывает все меньше подозрений.

Есть небольшой засвет, но, имхо, он характерен для одноламповых матриц.

На этом с макбуком пока все, ибо инвертор в новый год я нигде не куплю)

Спасибо Вам за внимание, и надеюсь, мои посты приносят людям пользу:)

До встречи в новом году!
