Привет, ремонтёры, подписчики и интересующиеся!

Обещала как-то в комментах показать процесс восстановления токопроводящих дорожек под гильзами у яблок.

Диагноз - при разборе девайса перепутали болтики и вкрутили не то и не туда, итог - перебили дорожки под гильзами защитного экрана шлейфов дисплейного модуля, аппарат прикидывается мёртвым, нет изображения, иногда еще тянет за собой камеру, wi-fi и прочее ,зависит от степени и глубины поражения. Суть проблемы и метод решения идентичен для яблочек начиная с 5 модели.

Те самые гильзы:

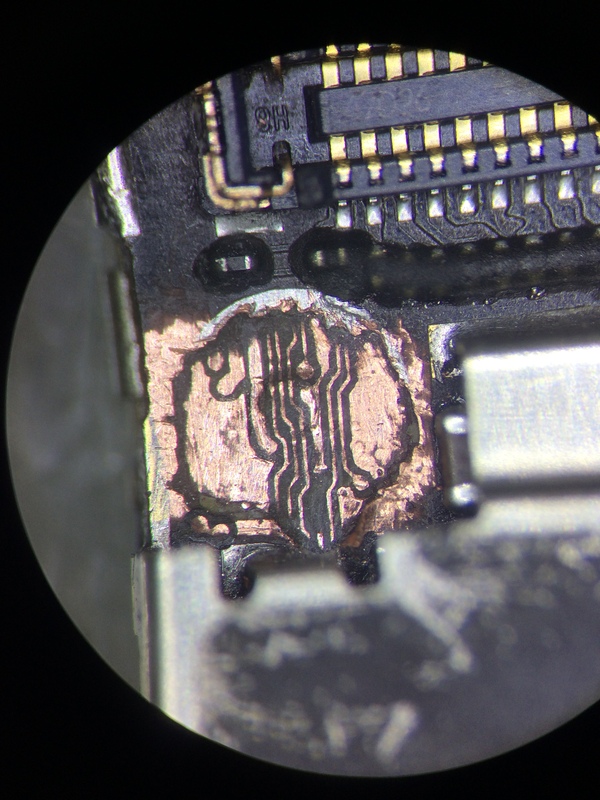

То же самое но под микроскопом (в моем случае это мбс-9), видно что дорожки задеты

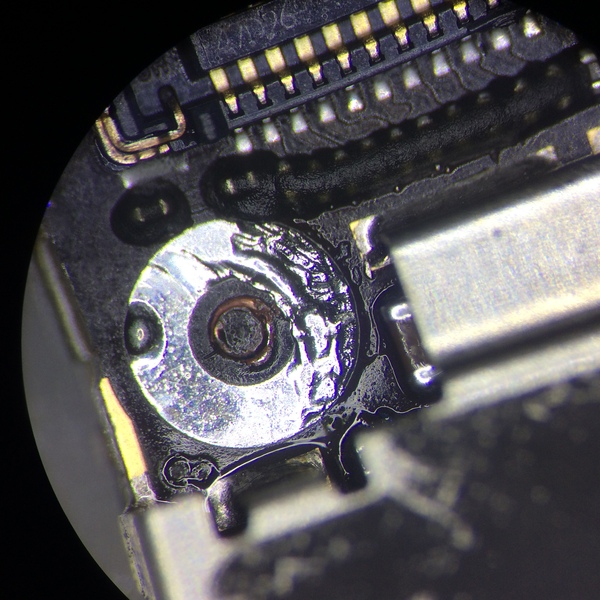

Снимаю гильзу паяльником, немного флюса, припоя и она легко отходит.

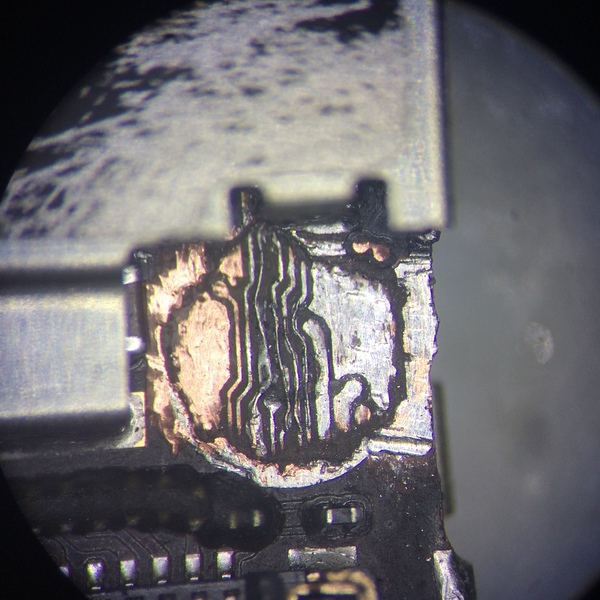

Дальше скальпель в руки и вперед, начинаю снимать слои. Вначале добираюсь до массы, отковыриваю её скальпелем, нам надо глубже. Дохожу до первого слоя, зачищаю, смотрю что там творится. Ага, перебиты 4 дорожки, плюс еще вмято довольно сильно, есть вероятность что придется лезть дальше.

Вот так выглядят дорожки здорового айфона:

Накидываю мычки (правильно - перемычки, но мне отчего то нравится именовать эту конструкцию таким вот образом, атата за неверную терминологию мне). Использую для этого медный провод из катушки вибромотора, ибо он идеально подходит по толщине, выходит как-то так (эх, маловато практики, надо больше рваных дорожек! внутреннее чувство прекрасного немного опечалено видом этих перемычек):

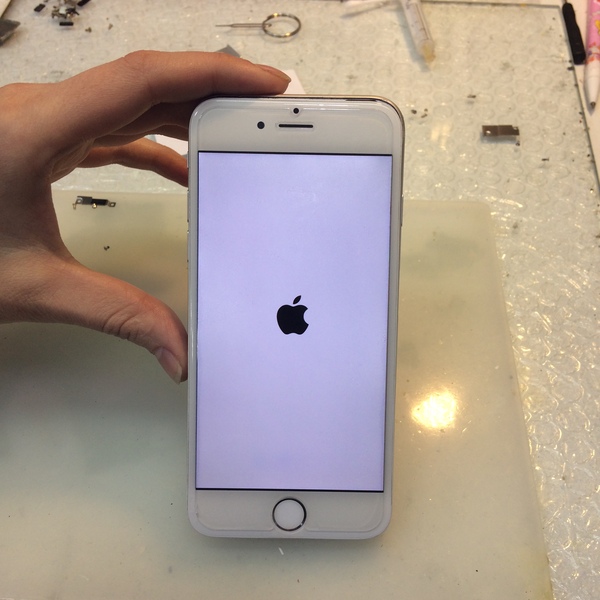

Проверяю, ага, повезло, только 1 слой, аппарат жив, здоров. Всячески его тестирую, всё работает.

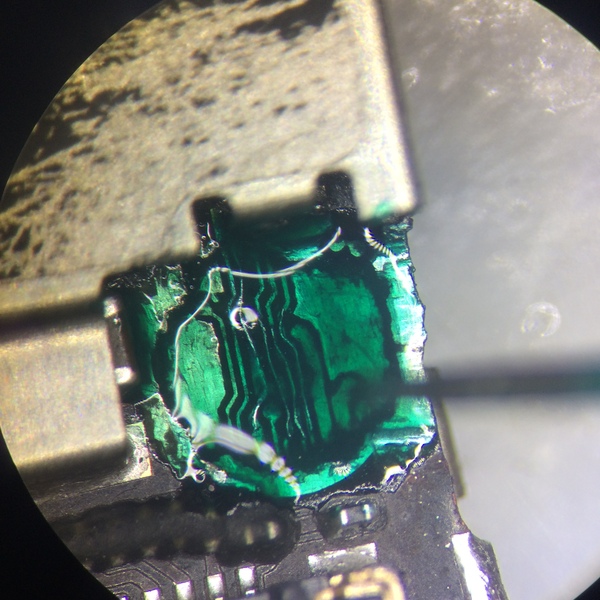

Заливаю мычки "зелёнкой" (паяльная маска, используемая мной для заливки подобных конструкций, затвердевает под УФ, снимается под нагревом).

Отправляю сушиться под лампу, иду пить кофе и писать этот пост.

Всем Bonjour!

Принес мне, дорогой наш пикабушник из питера, фотик. Говорит, что любая карта памяти вставленная в этот фотик пишет, что "карта защищена от записи". Говорит, что фотик крайне нужен и нужен был еще вчера!!! Просил сделать, как можно скорее. Сказал, что тройную цену платит, если прямо сейчас починить...

Отправил товарища, пока шаверму скушать...

Вот такой фотик.

Вот такая ошибка выпадет.

У карт СД есть ползунок, который "указывает" на то, разрешена ли запись на карту.

В разъеме есть контакт, который считывает положение ползунка.

Заглянем разъем подключения СД карты.

Видно, что этот контакт погнулся хорошенько.

РаспотрⱯшким фотоаппарат.

Вот фотоаппаратные потрⱯшка.

Вот фотоаппаратные потрⱯшка.

Видно, что фотик как-то водички хлебнул.

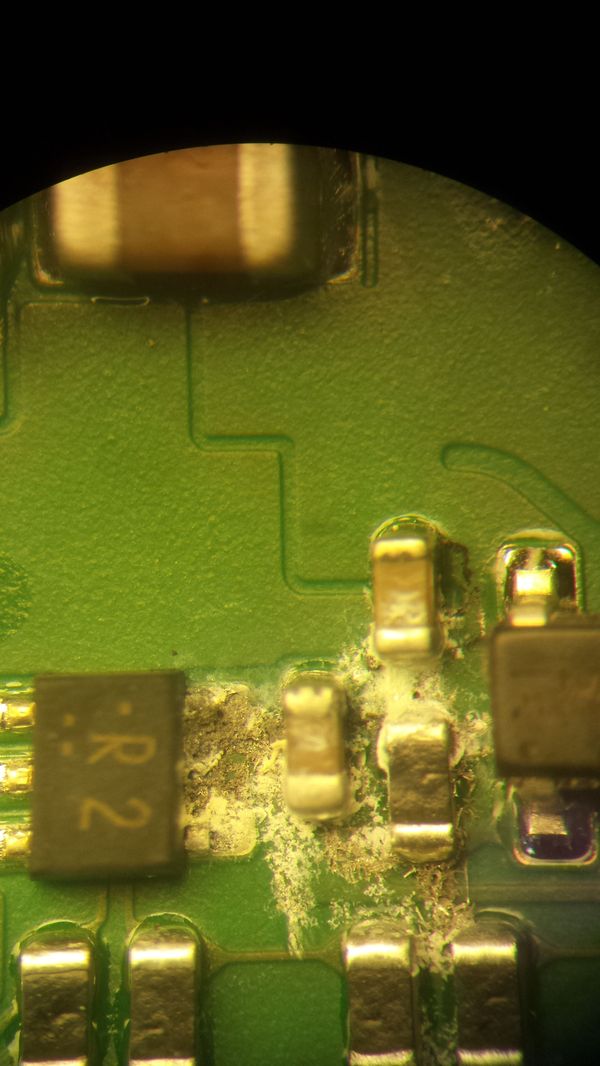

Вот ховна под микроскопом.

Вычищаем спиртом, пропаиваем.

Ну а фотку, по лоховству человеческому, не сделал...

Так. Перенесемся к разъему СД карты.

Отламываем в разъеме погнутый контакт. Толку от него в фотоаппарате нет.

Видно, что этот контакт идет на землю.

Возьмем и кинем перемычку.

Проверить на соплях не получится, по-этому собираем его полностью.

Проверяем. Объектива у меня на работе нету, а тушка сама по себе слепа. Ну а для проверки большего и не надо.

Как раз и хозяин фотика уже шаверму откушал и в мою сторону идет...

Все работает, все шуршит и теперь фоточки на карту записываются.
