Помогите новичку ремонт texet tm-320 r
Перестал заряжаться. При подключении зарядки выдает на батарейку примерно 1,3 вольта. Вот его потроха.
Показать полностью
1
Сообщество Ремонтёров
8 097 постов
•
44 151 подписчик
0 просмотренных постов скрыто
Ремонт синтезатора "Электроника ЭМ-25"
Всем привет!

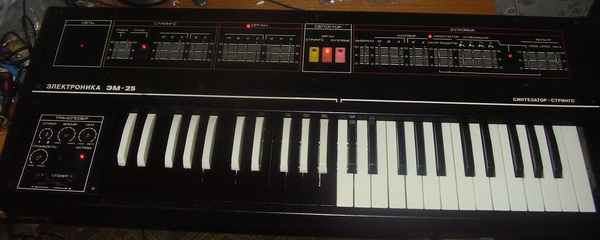

Синтезатор "Электроника ЭМ-25" - один из первых отечественных синтезаторов, с которых я начинал свой синто-ремонтный путь. За все время у меня их было на профилактике и ремонте более десятка. Многим эта машина нравится. Недавно чинил пару синтезаторов ЭМ-25, но опишу ремонт только одного из них, возможно, в конце добавлю немного "интересностей" из моей практики по ним.
Поехали!

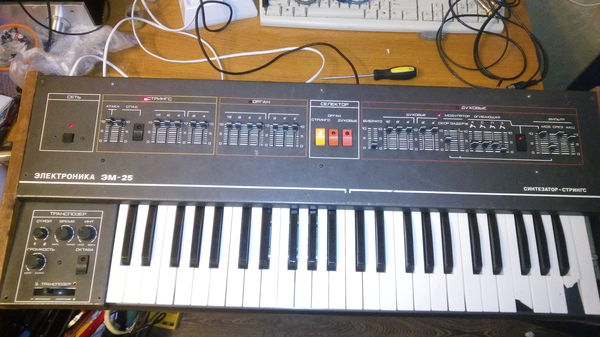

Прибывает синтезатор из славного города Москва. Отправили ПЭКом без жесткой упаковки.
При переноске внутри что-то громыхало, что уже автоматически заставило надеяться на худшее.

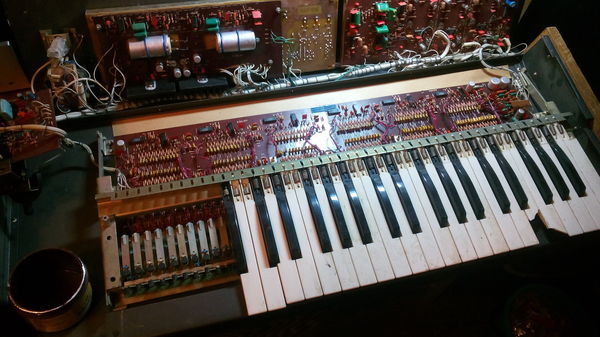

Так и есть, сломали клавиши (ручку транспозера спрятали во внутрь, для того, чтобы не сломать). Беглый осмотр дает понять, что синту досталось от жизни. Перво на перво офигеваем от того, что нет большинства винтов крепления и плата с регуляторами на передней панели болтается.

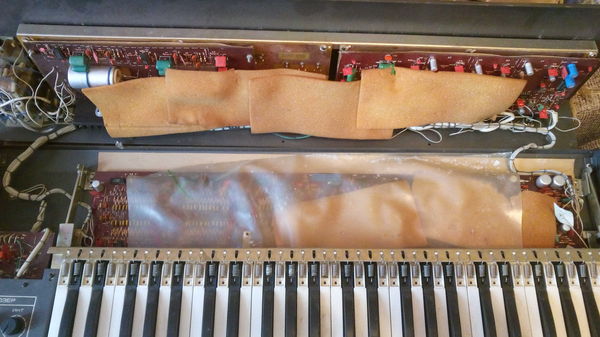

Вскрываем его и обнаруживаем подкладку из полиэтилена и поролона))

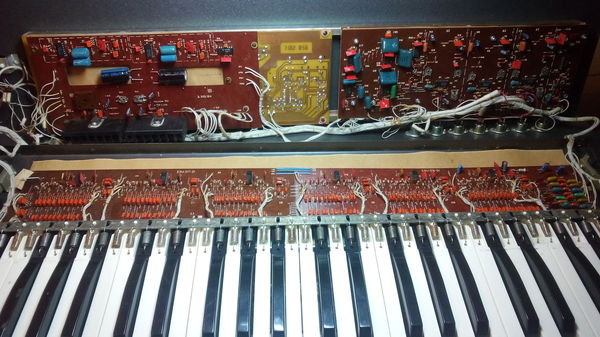

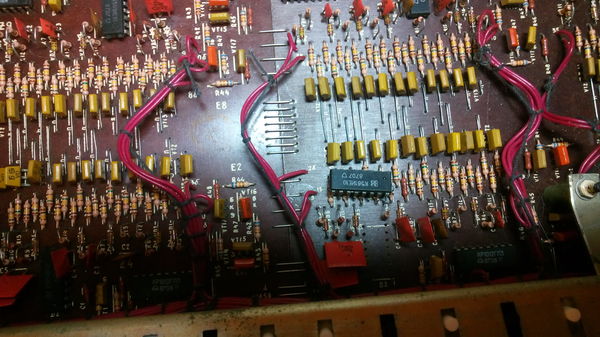

Начинка вроде как в нормальном состоянии. Откручиваем дальше... А там пасхалка!
Ну что ж, назовем этот прибор "синтезатор адептов ЛЛ". Внутри корпуса болталось много винтов и стоек с резьбой. Возможно окончательно отвалилось по пути в Самару. Объем работы понятен. Этот вариант синтезатора собран на связке К1012ГП3 и К561ИЕ10. Наиболее часто встречается вариант с делителями К1012ГП2(ГП1) и К176ИЕ1. Поэтому, зная, что счетчики ИЕ10 помирают тоже хорошо, добавляем их в список деталей в месте с необходимыми конденсаторами. Итак, пока деталей нет, разбираем клавиатуру и убираем всю пыль и грязь, которая скопилась в корпусе синтезатора. Сломанные клавиши заказчик поменяет сам из своих запасов.

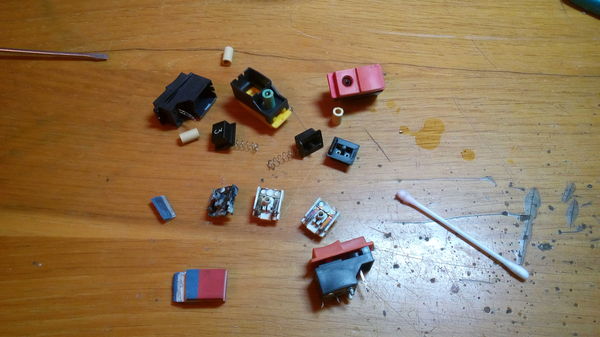

Вкручиваем недостающие винты и занимаемся реанимацией кнопок.
Очищаем при помощи стерки и химии.
Остальные клавиши очищаем аналогично.
Меняем электролиты, собираем клавиатуру, очищаем контакты при помощи щетки и химии (кто знает какая плохая клавиатура у ЭМ-25, тот меня поймет))) и меняем сетевой провод.
Включаем и проверяем прежде всего напряжение блока питания и, если нужно, корректируем. Проверяем напряжение на плате делителей - все гуд. Время тестировать звук: он идет, но не работает часть клавиш. Берем в помощь мой Siglent и смотрим, что выдают делители ИЕ10. Как оказалось, 4 штуки были неисправны. Меняем их - все стало лучше. Окончательно регулируем клавиатуру.

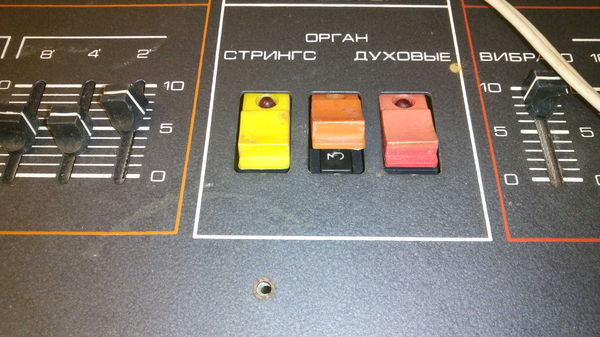

Проверяем работу всех регистров, работу синтезатора в режимах "стрингс", "орган" и "духовые". Заливаем химией шуршащие переменные резисторы. Проверяем работу генераторов в секции хоруса. Все в порядке. Честно ожидал худшего. Играемся с ним вдоволь, заворачиваем недостающие винты и отправляем заказчику.
Как упоминал ранее, мне попадались интересные экземпляры ЭМ-25. Это например с инверсной клавиатурой, который был героем блога Коковина. После "ремонта" Коковина, его пришлось ремонтировать снова.
Где то с 18:48 рассказывается о неправильной работе схемы запуска и в видео опускается процедура ее ремонта... Что мы видим на плате вместо неисправного элемента?)

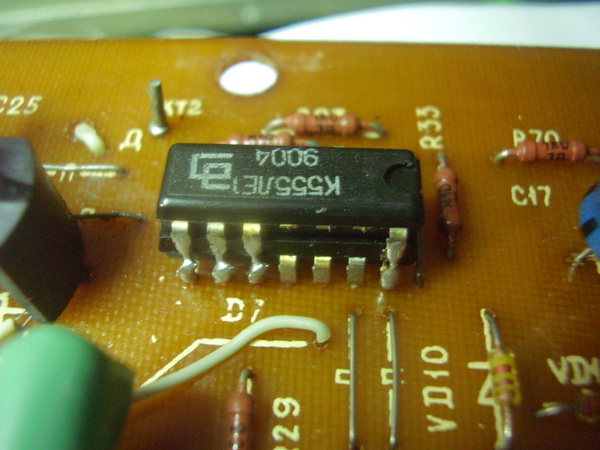

О да, 555 логика (ТТЛ на 5 В) сидит на 176 (9 В). В общем все подшаманил (с заменой электролитов и ремонтом секции духовых) и отдал заказчику.
Так же из Иркутска приезжал синтезатор, якобы принадлежавший семье Овечкиных. Кто не знает, это многодетная семья создавшая ансамбль "Семь Симеонов". В последствие попытавшихся угнать самолет в Англию.
Был и работник доблестной пожарной охраны, который увидел синтезатор ЭМ-25 на каком-то складе во время проверки и купивший? (да хз) его для дочки)))
В общем всем хороших выходных! Девушек с наступающим 8 марта!
Денис.
г. Самара
Показать полностью
13
1
Ситуация.
Уважаемое общество Пикабу нужен ваш совет. Залил я тут свой бук водичкой...
Примерно с такого положения, только крышка была закрыта, быстро перевернул чтоб ничего никуда не затекло, но увы... благо он еще был выключен и ничего не коротнуло у меня на глазах. Оставил его просохнуть, после сушки примерно на сутки я его оставил, он не включался.
Честно, я надеялся на минимальные повреждения и так как это уже по любым параметрам не гарантийный случай, взял отверточки и полез внутрь бука (яжинжинер). Снял окисел там где он был, со шлейфом от мамки к звуковой карте приключилась беда.
Но все же его я тоже почистил (на фото конечный результат) и решил собрать все. Пробный запуск был удачный, все работало и у меня отлегло, что не надо тратиться на дорогущий ремонт. Отдал бук девушке погонять его (у них лучше всего получается почему то находить какие-то касяки). В процессе эксплуатации выяснилось что шалит разъем с наушниками и разъем зарядки. На этом моменте мой "яжинжинер" поднял лапки к верху и я пошел гуглить сервисные центры.
Так о чем пост то. О сервисном центре.
Основным критерием выбора сервисного центра было то, что бы он был сертифицирован производителем моего ноута (отзывы в интернетах странная штука). Так вот сдав ноут в ремонт, мне звонят и говорят,что с вас уважаемый 16к рублей за:
- ультрозвуковую ванну(2400);
- необходим ремонт цепи питания(7700);
- замена звуковой карты(4200+1500).
Состояние было примерно такое:
Ну, а что поделать, надо ремонт, и я согласился. Думал на тот момент когда буду забирать ноут из ремонта попрошу показать мне, что собственно было сделано и там поторгуюсь... наивный.
В сервисном центре мне принесли ноут с доками и говорят, вот подпишите ноут берите и валите))) Я им, не ребят, давайте откроем и посмотрим на вашу работу, на что чел который принес мне ноут делает круглые глаза и говорит, что сейчас позовет мастера и все будет ОК.
Сижу жду, тут звонок на мобильный, звонят из этого же сервисного центра, далее парень (П) и Я:
(П) - Добрый день "username".
(Я) - Добрый.
(П) - Мне сказали, что вы хотите вскрыть крышку ноутбука и посмотреть на нашу выполненную работу.
(Я) - Так точно.
(П) - К сожалению, мы не можем удовлетворить ваш запрос, так как работа выполнена нами в полном объеме, проверенна отделом качества и поставлена пломба.
(Я) - Ну я для этого к вам и приехал, а не воспользовался услугами курьера, чтобы посмотреть на вашу работу. Т.к. я нахожусь у вас в офисе не вижу никаких препятствий снять с вами пломбу и посмотреть на ваши труды. Дабы убедиться в вашей добропорядочности (все ли сделано, то что обещалось), что мне не продают услугу, которую не оказали.
(П) - Это исключено, мы опломбировали и свою пломбу мы снимать не будем, даем гарантию на 6 месяцев, что все ок.
(Я) - А если вы меня обманули? И не предоставили тех услуг которые написали в прайсе, что делать?
(П) - Оплатите квитанцию и вскрывайте сами сколько хотите или обращайтесь в независимую экспертизу.
(Я) - Т.е. вы готовы встретиться в суде, только не вскрывать крышку ноута?
(П) - Да.
(Я) - Спасибо до свидания, скажите что бы мой ноут принесли.
А сам думаю, какого хрена, мне не дают заглянуть под крышку и как заставить их это сделать???
Приносят ноут начинаю осмотр и собственно спустя 3 минуты вылазит та же проблема с разъемом зарядки (не горит индикатор). Парень, который мне это принес видит неисправность и предлагает все доделать за их счет. Я соглашаюсь и бегу домой пилить пост, в надежде услышать совет, что делать в такой ситуации.
З.Ы. Не смог в интернете найти запчастей к своему ноуту, прям обида какая-то.
З.Ы.Ы. Спасибо что прочитали.
Показать полностью
4
Прошу помочь с ремонтом ноута
Приветствую всех заинтересовавшихся ремонтеров!
Ноутбук - Asus N76VB.
Проблема - судя по всему, что-то произошло с "синим" пином VGA разъема/шлейфа/разъема на MB.
Экран самого ноута в порядке, картинка нормальная. Проблема именно с картинкой на внешних мониторах (на проекторах не проверял, но, думаю, там все так же) - картинка сильно "желтит", не реагирует на изменение настроек синей составляющей.
Собственно, как мне кажется, вынести окончательный диагноз по данной проблеме и возможно решить ее будет не сложно, хотя возможно я и ошибаюсь.
В авторизованных сервисах какие-то космические цены за такое просят, с неавторизованными имеется не очень приятный опыт взаимодействия.
Буду рад и признателен всем отозвавшимся! Город Москва.
Видимость безопасности
Купил когда-то давно «диско-шар» светодиодный, интереса ради. Работал он конечно так себе, потому был заброшен на полку. Сегодня руки дошли сделать ему линейный вход, включаю в розетку — а он не светит.
Естественно, первая реакция — проверить предохранитель.
Вот, и дырочка под него имеется!
Откручиваем... Что? Но он же работал до этого!
Ставим первый попавшийся — не помогает. Лезем дальше и тут...
Ничего не скажешь, оригинальные у китайцев представления о последовательном соединении %)
Показать полностью
3
Помогите с микрофоном.
Сгорела внешняя звуковая карта, ранее микрофон работал через нее и все было отлично.
Покупалась в DNS около полугода назад за 590р. Точную модель не запомнил но выглядит вот так:
К проблеме:
Приобрел такую же, уже за 360, но она дико шипит, даже без подключения микрофона, на прошлой такого не было.
Шипит именно монотонно, просто шипение, похоже на белый шум, или когда выбираешь пустую радио-волну.
Что можно придумать? Подключал только к данной звуковой карте, провод у микрофона Minijack.
Цеплял к материнке, цеплял к звуковой карте, с материнки - тоже самое шипение но звук получше, с внешней - не разборчивый звук и куча шумов.
В продаже имеются и другие внешние звуковые, но перебирать по 10 вариантов не хочется.
Микрофон: BM 800 с AliExpress
Фото:
Фото внутри
Еще фото внутри
Показать полностью
4
SkyRC iMax B6 mini.Обзор.Рекомендации. (Часть 3).
К зарядке можно подключить внешний датчик температуры:
фирменный SK-600040-01.
или самодельный на базе LM35DZ
Внутренний термодатчик расположен непосредственно около полевого транзистора разрядки.
Зарядка учитывает падение напряжения на соединительных проводах при протекании токов заряда и разряда (параметр Resistance Set). Значение параметра сохраняется даже при сбросе настроек по умолчанию. Не рекомендую бездумно менять это значение.
Соединительные провода Бананы-T + T-крокодилы имкют реальное общее сопротивление 38мОм, и оптимальное значение Resistance Set = 85
Некоторые программные глюки:
— отсутствует возможность корректировать напряжение заряда и разряда на Pb аккумуляторах
— литий в режиме стандартной зарядки заряжает аккумулятор до снижения тока 0.1А и менее независимо от уставки тока зарядки, что неверно. Конечный ток зарядки должен быть около 10% от тока уставки.
Соответствие реального и отображаемого напряжений при нулевом токе
0,0В – 0,00В
0,1В – 0,02В
0,2В – 0,12В
0,3В – 0,22В
0,4В – 0,32В
0,5В – 0,42В
0,6В – 0,52В
0,7В – 0,62В
0,8В – 0,72В
0,9В – 0,82В
1,0В – 0,92В
1,1В – 1,02В
1,2В – 1,12В
1,3В – 1,23В
1,4В – 1,33В
1,5В – 1,43В
2,0В – 1,93В
2,5В – 2,44В
3,0В – 2,94В
3,5В – 3,45В
4,0В – 3,95В
4,5В – 4,46В
5,0В – 4,96В
6,0В – 5,96В
7,0В – 6,96В
8,0В – 7,95В
9,0В – 8,94В
10,0В – 9,94В
12,0В – 11,92В
15,0В – 14,90В
20,0В – 19,90В
25,0В – 24,95В
30,0В – 29,95В
Занижение отображаемого напряжения означает, что аккумуляторы будут слегка перезаряжаться.
Соответствие установленного и реального тока заряда в режиме Pb при напряжении 3,5-4,5В
0,1А – 0,092А
0,2А – 0,202А
0,3А – 0,298А
0,4А – 0,399А
0,5А – 0,490А
0,6А – 0,614А
0,7А – 0,712А
0,8А – 0,802А
0,9А – 0,902А
1,0А – 0,997А
1,1А – 1,145А
1,2А – 1,245А
1,3А – 1,340А
1,4А – 1,430А
1,5А – 1,576А
1,6А – 1,675А
1,7А – 1,760А
1,8А – 1,860А
1,9А – 1,956А
2,0А – 2,13А
2,1А – 2,23А
2,2А – 2,33А
2,3А – 2,44А
2,4А – 2,55А
2,5А – 2,66А
3,0А – 3,23А
3,5А – 3,76А
4,0А – 4,20А
4,5А – 4,72А
5,0А – 5,27А
5,5А – 5,81А
6,0А – 6,33А
Включение вентилятора вызывает повышение тока на выходе на 0,03А из-за неоптимальной разводки общего провода.
С прогревом платы, ток заряда немного уменьшается, из-за температурного дрейфа ОУ, а также из-за участка фольги печатной платы в измерительной токовой цепи.
График соответствия установленного и реального тока разряда в режиме Pb при напряжении 2-2,5В.
Включение вентилятора вызывает повышение тока на выходе на 0,01А
Погрешность установки малых токов разряда очень велика — ток сильно занижен (особенно в диапазоне 0,2-0,8А). Именно поэтому отображаемая ёмкость аккумулятора при разряде зачастую превышает залитую ёмкость. Такое ощущение, что программная калибровка разрядного тока вообще не производилась. Для лития оптимальный ток разряда с минимальной погрешностью получается на токе 1,0А при этом будет завышение измеренной ёмкости на 3,5%
Литий в режиме Fast заряжает до падения тока зарядки 50% и менее в течение 1,5 минут. При этом аккумулятор реально заряжается не полностью (примерно до 95%).
Литий в режиме Charge заряжает до падения тока зарядки 0,1А и менее в течение 1,5 минут независимо от уставки тока зарядки.
LiPo заряжает до 4,20В на элемент (можно корректировать 4,18-4,25В), разряжает до 3,20В на элемент (можно корректировать 3,0-3,3В)
Li-Ion заряжает до 4,10В на элемент (можно корректировать 4,08-4,20В), разряжает до 3,10В на элемент (можно корректировать 2,9-3,2В)
Li-Fe заряжает до 3,60В на элемент (можно корректировать 3,58-3,70В), разряжает до 2,80В (можно корректировать 2,6-2,9В)
Свинец заряжает до 2,4В на элемент (без возможности корректировки) и падения тока 10% и менее в течение 10 секунд
Конечное напряжение разряда свинца 1,8В на элемент (без возможности корректировки) и без задержки
В режиме заряда NiCd и NMH напряжение зарядки подаётся без проверки подключения аккумулятора, при этом на выходе кратковременно появляется напряжение до 26В. Защита от КЗ при этом не работает — будьте осторожны!
Измеряемое входное напряжение слегка завышается — при реальных 12,00В показывает 12,18В
При входном напряжении менее 10В, на экране отображается DC IN TOO LOW (Низкое входное напряжение)
При входном напряжении более 18В, на экране отображается DC IN TOO HI (Высокое входное напряжение)
Максимальная выходная мощность зарядки сильно зависит от величины входного напряжения. Полную мощность она выдаёт только при входном напряжении 15В и более. Не зря родной БП имеет напряжение именно 15В.
График зависимости реальной выходной мощности по всему допустимому диапазону значений входных напряжений:
Максимальная мощность заряда 63Вт превышает заявленные 60Вт потому, что реальный ток превышает отображаемый на дисплее.
Альтернативные прошивки, к сожалению, пока отсутствуют.
Самостоятельная калибровка также пока недоступна.
Выводы: без сомнения, зарядка B6 mini очень интересная и несмотря на недостатки, порадовала своей работой. Потенциал этой зарядки пока ограничен желанием производителя, который не торопиться исправлять хотя-бы программные ошибки.
Надеюсь, информация из обзора была для Вас полезной.
Показать полностью
4
2
SkyRC iMax B6 mini.Обзор.Рекомендации. (Часть 2).
Продолжаем обзор SkyRC iMax B6 mini.
Дальше мешает разъём подключения вентилятора.
Плата была отмыта от флюса и термопасты (для подробного исследования)
Комплектные провода нормального качества, крокодилы припаяны.
Реальную схему iMAX B6 mini найти не удалось, при этом схема простого B6 имеется.
nitro-racing.сlan.su/_ld/0/3_RC-Power_BC6_Ch.pdf
Данная схема имеет множество ошибок, да и вид у неё такой, что глаза сломаешь, пока найдёшь, как эти кусочки между собой связываются.
Делать нечего, надо рисовать нормально читаемую принципиальную электрическую схему B6 mini…
Рисовал тщательно и очень долго, приводя её в понятный вид, потом долго думал…
Для полноразмерного просмотра щёлкните по схеме.
Работает схема вполне понятно (будет ниже), но назначение некоторых элементов разгадать так и не удалось (скорее всего это просто ошибки производителя)
— на плате распаян не подключенный керамический конденсатор.
— зачем-то поставлен резистор на входе логического транзистора (который уже имеет его внутри)
— назначение диода в цепи измерения зарядного тока осталось загадкой
Спецификация применяемых компонентов:
Тайваньский контроллер под девизом «Make You Win» (чтобы выиграть)
MEGAWIN MA84G564AD48 (80C51 8bit USB 64k 12bit ADC)
IRF3205 (55V 110A 200W 8mΩ)
DTU40N06 (60V 40A 136W 13mΩ)
DTU40P06 (-60V -40A 113W 22mΩ)
12CWQ10FN (100V 12A 0,65V)
DTC114 (50V 100mA)
KST64 (-30V -500mA hFE10k)
MMBT3904 (40V 200mA)
MMBT3906 (-40V -200mA)
LM2904 (3mV, 7μV/°C)
LM393 (2mV)
LM324 (2mV, 7μV/°C)
TD1534 (340kHz 3,6-20V 2A)
78M05 (7-35V 0,5A)
Принцип работы похож на B6, схема оптимизирована для компактного исполнения, изменения в основном в лучшую сторону.
Для облегчения понимания работы схемы, упрощённо набросал отдельно силовую часть.
Силовой преобразователь напряжения собран по классической схеме Step–Up/Down с одним общим накопительным дросселем и двумя ключами. Управление ключами организовано через контроллер при помощи ШИМ, которой и задаётся ток зарядки и разрядки.
Обратная связь зарядной цепи реализована чисто программными средствами.
Частота работы ШИМ в любом режиме около 32кГц
Напряжение на затворе полевика преобразователя Step Down в режиме зарядки при выходном напряжении 4В, активный уровень низкий.
Напряжение на затворе полевика преобразователя Step Up в режиме зарядки при выходном напряжении 16В, активный уровень высокий.
Управляющее напряжение для полевика разрядки (работающий в линейном режиме) формируется из ШИМ сигнала через фильтр НЧ, который далее усиливается операционным усилителем (ОУ).
Обратная связь цепи разряда — аппаратная на базе ОУ.
Напряжение на выходе контроллера 11(P2.6) в режиме разрядки.
Балансировка работает по принципу дополнительной нагрузки элементов с наибольшим напряжением в общей цепи. Ток балансировки зависит от напряжения на аккумуляторе и составляет 80-160мА на каждый элемент.
Примечательно, что балансировка работает не только при заряде аккумуляторов, но и при разряде тоже, дополнительно нагружая элементы с максимальным напряжением.
Напряжение на каждом элементе измеряется дифференциальным усилителем на базе ОУ и подаётся через коммутатор на АЦП контроллера. На этот-же коммутатор подаётся сигнал с обоих температурных датчиков.
Напряжение считывается довольно точно.
Задающий кварцевый резонатор отсутствует, поэтому точность учёта времени заведомо невысока.
Проверка показала, что мой экземпляр за час убегает на 45 секунд — это вносит дополнительную погрешность измерения ёмкости 1,2% (завышает показания)
Некоторые особенности схемы B6 mini и отличия от B6:
— Имеется два стабилизатора напряжения +5В — линейный для питания контроллера и импульсный для питания подсветки индикатора и подключаемого к USB Wi-Fi модуля беспроводной передачи данных. Наличие питания на USB может сыграть злую шутку — если зарядку подключить к выключенному компьютеру, импульсный преобразователь 5В может выйти из строя!
— USB подключается непосредственно в контроллер без преобразователей.
— Схема контроля напряжения на балансных разъёмах стала более логичной и правильной.
— Схема заметно упростилась за счёт применения логических N-P-N транзисторов DTC114 (маркировка 64) и составных P-N-P транзисторов KST64 (маркировка 2V)
Обнаруженные конструктивные проблемы:
— Габаритные конденсаторы не закреплены герметиком, следовательно зарядку лучше сильно не трясти и не ронять.
Исправляется нейтральным герметиком или компаундом.
— Дроссель преобразователя висит на своих ножках и вибрирует при постукиванию по корпусу.
Можно закрепить нейтральным герметиком или компаундом.
— Плата разъёмов балансировки припаяна только с одной стороны.
При желании, можно дополнительно пропаять.

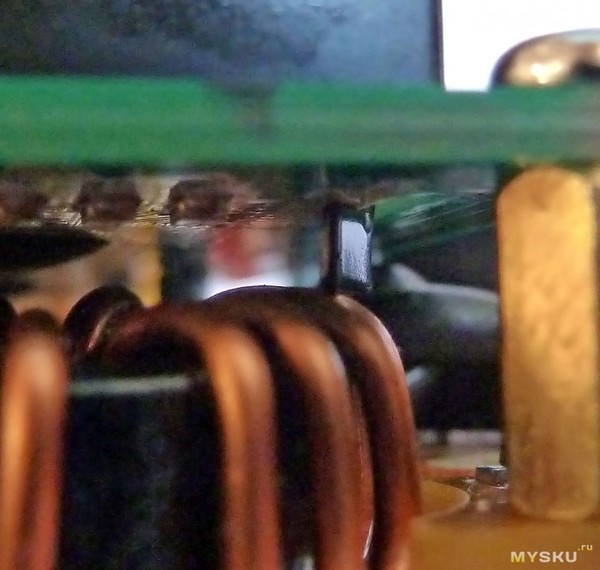

— Металлическая рамка дисплея касается обмотки дросселя.
Желательно проложить изолятор или просто отогнуть лапку крепления рамки.
— Одна диодная сборка установлена с лицевой стороны платы и следовательно через пластину не охлаждается — при выходном токе зарядки более 4А, она сильно греется. Простыми способами исправить не получится.
— Полевик цепи разряда охлаждается через очень толстую мягкую силиконовую неармированную термопрокладку (3,5мм), что приводит к его довольно сильному нагреву в режиме разряда. Надеюсь, производитель знал что делал.
Можно теоретически прикинуть. Теплопроводность такой термопрокладки в лучшем случае 3Вт/мК, что при площади теплового контакта корпуса TO-220 1,0см2 и дырчатого корпуса зарядки 0,6см2, толщине 3,5мм даёт нагрев 15ºС на каждый Ватт. Через выводы на плату отводится около 1Вт, остальные 4Вт передаёт прокладка — полевик нагреется не менее 100ºС (4*15+40). Реальная измеренная температура при максимальной мощности 5Вт оказалась аж 114ºС (измерял термрпарой в районе крепёжного отверстия полевика). Немного снизить его температуру можно, если между корпусом и платой мазнуть термопасты.
Охлаждение остальных полупроводников организовано через бутерброд: термопрокладка 1мм — алюминиевая пластина 4мм — термопрокладка 1мм — алюминиевый корпус
Корпус зарядки изолирован от схемы.
Зарядка имеет реальную защиту от переполюсовки питающего напряжения и защиту от переполюсовки подключённого аккумулятора, при этом защита от КЗ отсутствует.
Применяемые ОУ не являются прецизионными, поэтому изначально имеется заметная погрешность уставки малых токов. Например, при типичном начальном смещении ОУ LM2904 3мВ, ток разряда запросто может сместиться на 0,03А, а заряда сразу на 0,1А! Именно поэтому производителю приходится программно калибровать каждую зарядку для уменьшения погрешности уставки токов. Однако, температурный дрейф таким образом уменьшить нельзя.
Устранить этот недостаток возможно, используя прецизионные ОУ (например AD712C, AD8676 и т.д.) и более оптимально развести печатную плату, однако это приведёт к удорожанию производства. Заводская калибровка конечно в какой-то степени снижает это смещение, однако как её проводить самостоятельно — неизвестно.
Источник: http://musku.ru/skyrc-imax-b6-mini-glazami-elektronika/
Продолжение следует...
Показать полностью
24
