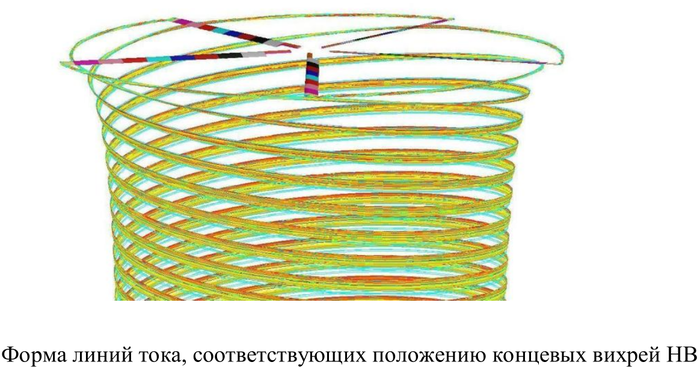

Eurocopter EC135 иллюстрирует натурой  иллюстрации из книжек.

А вот этих ребят увозят с работы:

Решением Правительства СССР в 1971 году коллективу ОКБ Камова была задана разработка сверхлегкого одноместного вертолета для нужд Вооруженных Сил. Руководство работами поручается Заместителю главного конструктора Фомину Сергею Николаевичу.

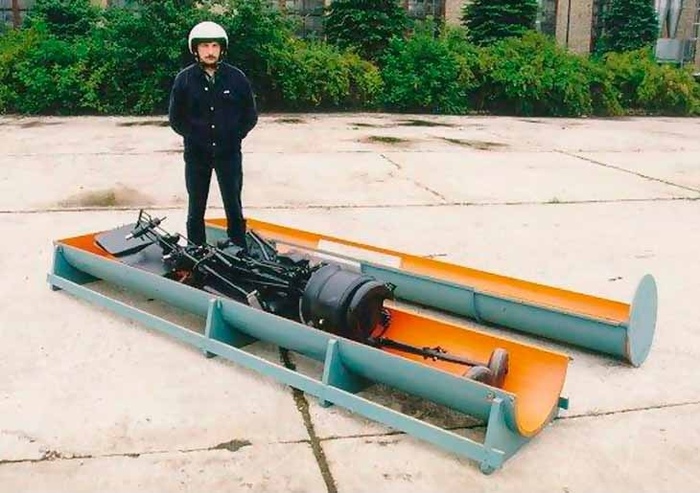

В соответствии с Техническим Заданием вертолет должен был быть спроектирован так, чтобы обеспечивал укладку его в транспортировочный контейнер цилиндрической формы диаметром не более 500 мм. Это требование определялось базированием вертолета как на надводных, так и подводных судах Военно-Морского флота и транспортировкой к месту эксплуатации самоходными средствами через торпедные аппараты судов.

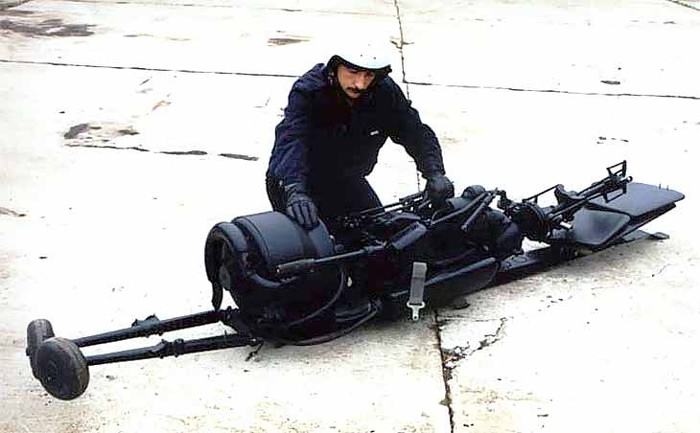

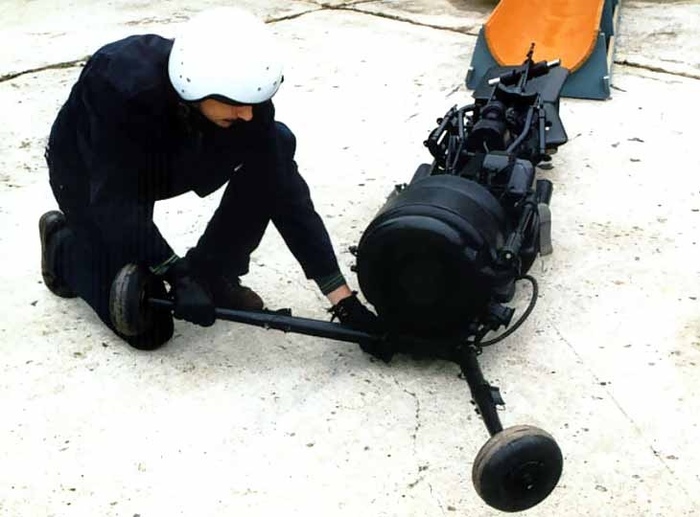

Из транспортировочного состояния в эксплуатационное вертолет должен приводиться одним человеком в течении 15 минут. И еще одно немаловажное требование — полная автономность длительной эксплуатации вертолета вдали от мест базирования. Эти требования сразу определили концепцию конструктивного решения вертолета — вертолет должен быть складным с минимальным количеством отсоединяемых элементов.

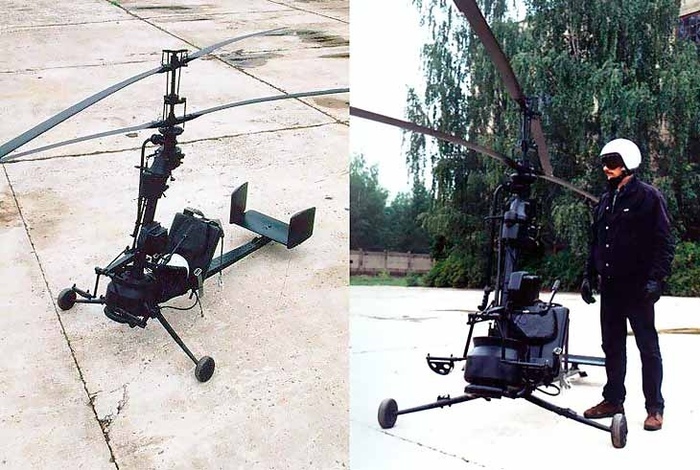

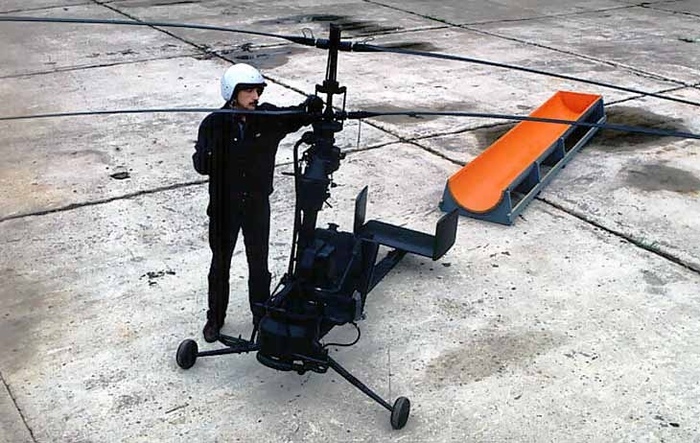

В результате проведения большого объема расчетно-конструкторских работ коллективом ОКБ Камова был построен полномасштабный макет вертолета получивший обозначение Ка-56 «Оса».

Вертолет был выполнен по схеме «складского угла» с размещением пилота по типу как на вертолете Ка-10.

Вертолет Ка-56 «Оса» оснащен роторно-поршневым двигателем воздушного охлаждения и колесным шасси с хвостовой упругой опорой.

Применение роторно-поршневого двигателя с воздушным охлаждением и работающем на автомобильном топливе решало многие задачи, начиная от малых габаритов двигателя, по сравнению с обычным поршневым двигателем, более равномерной его работой и низким уровнем вибрации и шума, устойчивостью к запуску в условиях низких температур наружного воздуха. Кроме того, упрощалась задача обеспечения вертолета топливом и маслами в условиях отдаленных от мест базирования.

При взлетной массе 220 кг вертолет поднимал полезную нагрузку более 110 кг, при мощности роторно-поршневого двигателя 40 л. с. Вертолет мог преодолеть расстояние до 150 км со скоростью 110 км/ч на высотах полета до 1700 м.

К сожалению, вертолет Ка-56 «Оса» не удалось довести до летных испытаний из-за не доведенности роторно-поршневого двигателя и вообще отсутствия у нас в стране авиационного поршневого двигателя малой мощности.

Летно-технические характеристики вертолета Ка-56 «Оса»:

Экипаж, чел.: 1;

Двигатель: роторно-поршневой ДВС;

Взлетный вес, кг: 220;

Полезная нагрузка, кг: 110;

Максимальная скорость, км/ч: 110;

Максимальная высота полета, м: 1700;

Дальность полета, км: 150 (C.)
