Всем доброго времени суток, форумчане.

Давно уже пытаюсь написать данный обзор, да все руки никак не доходили, по этому сегодня напишу только одну часть, но и она будет достаточно длинная.

Хотел бы сразу сказать, что принтер покупался в москве, по цене 14500 вроде. Кого заинтересует, без проблем его найду в интернете, так как он только в одном месте в столице продается.

У данного принтера уже есть вторая модификация, так называемая Tevo tarantula RS 2020. Об их отличиях, о которых я знаю, обязательно напишу в сравнении в тексте, и можно будет примерно оценить, стоит ли того разница в цене.

Давайте пока приложу фото виновника.

1.1 Технические характеристики

Это целый гемор*** найти про него информацию, именно про эту версию, но

Размер печатной области 235х235х250

Установленная плата MKS SGen L v1.0 (На аппарате RS 2020 установлена 32-битная плата(точнее не нашел))

Драйвера а4988 (на другой версии 2208)

Фидер Титан от Tevo

Вулкан хотенд

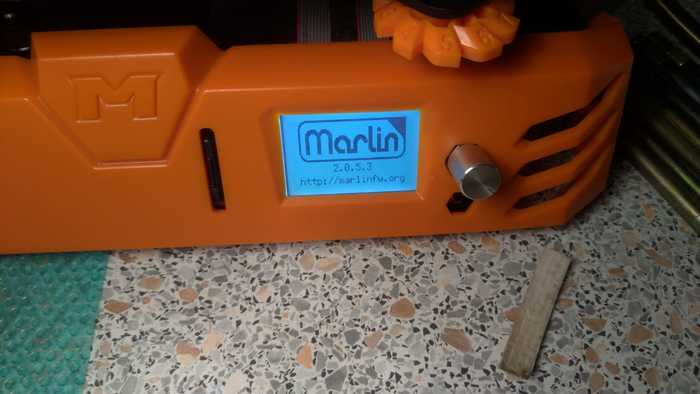

Прошивка марлин с энкодером (у новой версии сенсорный экран с той же марлин, как я знаю)

1.2 Комплект поставки

Собственно все на фотографии. Инструкции как таковой нет, так же как и в интернете её нет. По моему всего один иностранный блогер данное дело собрал на видео. Но если это не первый принтер, то проблем быт ьи не должно со сборкой. Главное более менее прямые руки и умение пользоваться угольником.

Все разложено по зип-лок пакетикам с маркировкой, но на них написано Tevo Tarantula Pro (не RS). И заранее скажу, что ютуб инструкция по сборке тарантулы про с офф.канала не полностью подходит, но как основа в целом сойдет.

Отдельно меня очень порадовал флуоресцентный пластик. Болен я на такие цвета...

1.3 Отдельно про хотенд

Уже изначально (как и большинства новых тево) идет два вентилятора на обдув детали. Сам радиатор обдувает вентиль 30х30. Работает это все довольно тихо к слову, а обдува в целом хватает. Что за нагреватель и термистор там я не смотрел, не вижу в этом необходимости. А вот термобарьер там цельнометалический. Это честно говоря опечалило. Но это не проблема и новый термобарьер стоит 100 рублей.

Если кому нужна фирма вентиляторов то вот

1.4 Блок питания и электроника

Блок питания идет на 200 ватт. Много или мало смотрите сами, я не электрик от слова совсем. Принтер от него живет и работает и в целом уже достаточно.

По плате, как я уже сказал, тут MKS SGen L v1.0 с драйверами hr4988 (дробление шагов 1/128, что выше чем у а4988)

За его цену желать чего-то большего не приходиться, да и не за чем. Это не коммерческий принтер, а для домашней печати, но в соседней комнате)

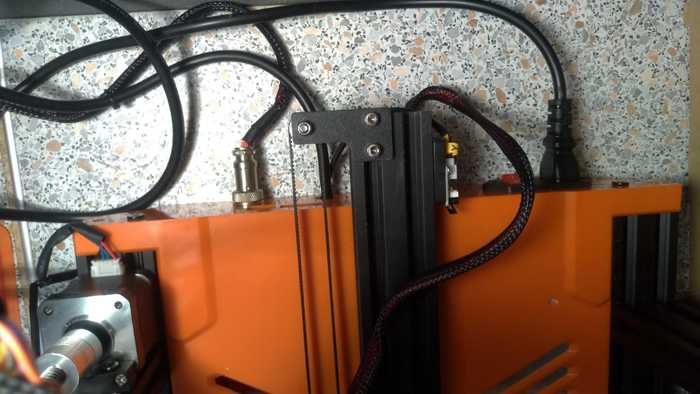

По укладке внутри это выглядит так

Все красиво и компактненько. Все провода обжаты и на каджом проводке "бирочка", что бы не перепутать куда и что подключать. Удобно одним словом.

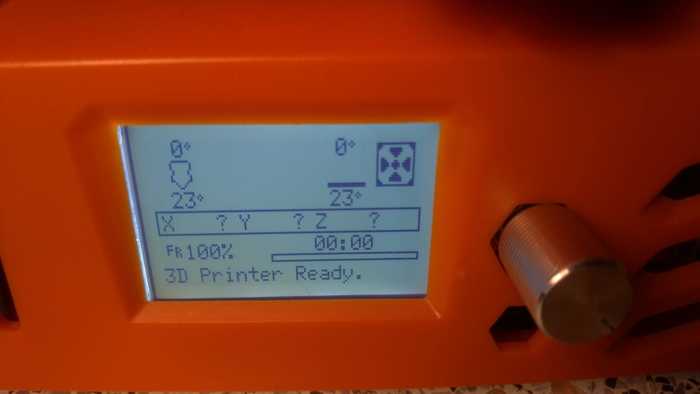

Экран Mks остался без фото, но я думаю там ничего нового никто не увидит.

1.5 Экструдер

Я бы сказал "спасибо что титан"

Вполне достойная копия титана, если не считать потайной болт прижима. У меня был такой же на Two Trees Sapphire S и мне это решение не очень понравилось. Барашек конечно же куда удобнее. Шестерня внутри с прямыми зубьями, если это кому то вдруг интересно.

На данный момент думаю хватит.

Спасибо всем за внимание, скоро будет вторая часть.

Если было полезно, знаете что сделать)

Пожалуй я сделаю это некой рубрикой и надеюсь это кто то оценит. Ну и начнем)

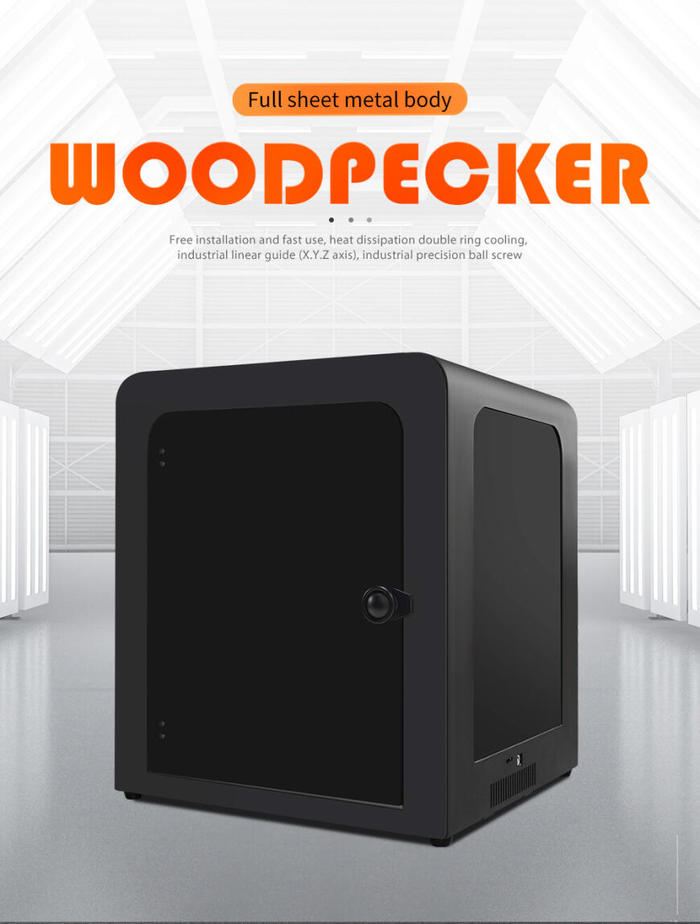

1. Woodpecker но не Вуди

Достаточно интересный принтер, хотя не факт, что новинка. Из очевидных плюсов: металлическая рама, два вентиля для обдува детали во время печати, все оси двигаются по рельсам, две рельсы только по z оси, сенсорный экран, тихие драйвера tmc2208 на всех осях и эструдере. Немаловажный плюс - возможность установки пассивной термокамеры.

В итоге получается очень компактный кубик высотой 410мм, длинной 352мм и шириной 347мм. Очень компактно, при все при этом область печати = куб с гранями 200мм. Из минусов или придирок= что за плата я не увидел, что за хотенд тоже. И в нем установлен новый фидер cr10PRO=extruder. По сути это безредукторный mk8, просто немного другого вида. Так же производитель уверяет, что максимальная скорость печати аж 300мм/с.

В целом модель интересная, можно рассмотеть.  Цена 38 721,86 и доставка только с китайских складов. Думайте сами, решайте сами)

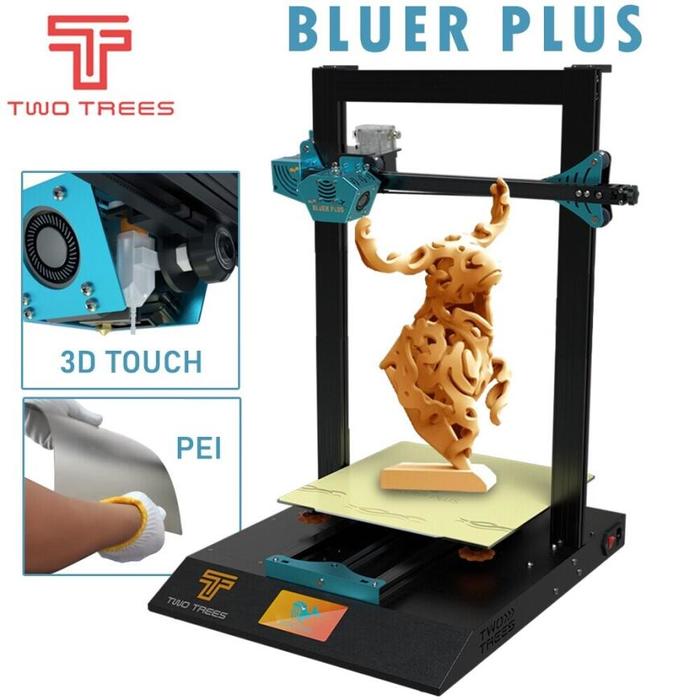

2. Two trees BLUER PLUS I3 Mega Upgrade.

Ну очень длинное и странное название. Многие знают, что у этой компании bluer старой модели был мягко говоря "комом". Тут же осталось по моему только часть названия и все.

И я бы дал это принтеру шанс по ряду причин: два синхронизированных мотора по z, 32=ух битная плата MKS robin nano v1,2, tmc2209, печатная область 300х300х400, действительно интересное крепление стола, минимизирующая люфты, два вентилятора обдува, возможность подключения Ethernet кабеля, натяжители на осях xy, титан экстудер, короб с электроникой сделан из листового метала, сенсорный экран и возможности вай фай подключения. Так же, как я понял, bltouch идет в комплекте, но это не точно. Действительно очень и очень хорошо напичканный аппарат, и для меня тут не хватает разве что директ экстудера. Все остальное ну прям очень хорошо на бумаге. Как он работает увы не знаю.

По начинке это просто космос, и по каких то очевидных минусов я не вижу. Если вы что то видите, милости прошу в комментарии.

Доставка осуществляется с российского склада и цена данного аппарата 34 727,06.

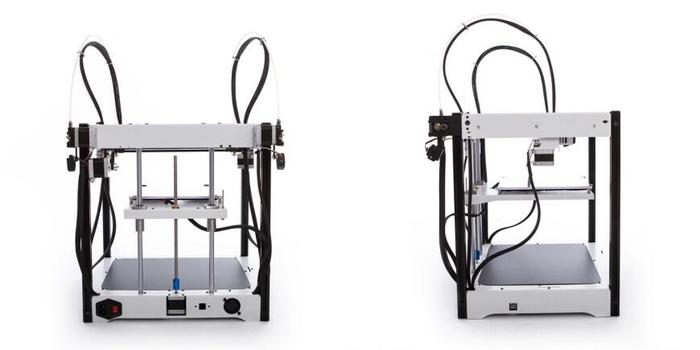

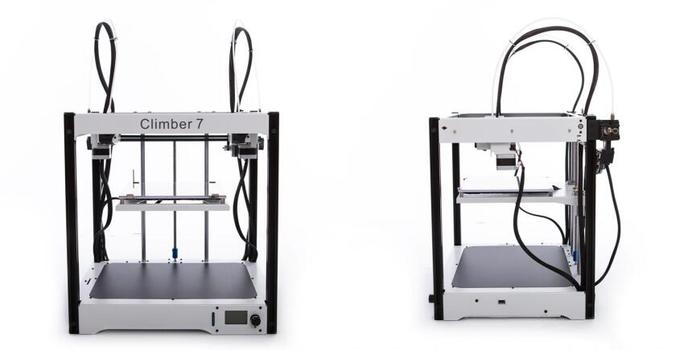

3.XTLW Climber7

Вот этот аппарат заслуживает внимания, как по мне. Быстро по плюсам : h=bot на рельсах (z ось на валах), достаточно компактен, а конкретно 423х357х420мм, область печати при этом 205х220х235мм, и наконец IDEX, так ещё и по вменяемой цене.

К сожалению неизвестна ни плата, ни драйвера, На просторах интернета есть как минимум один обладатель такого, но в его статье ничего интересного толком, а печатает принтер не плохо.

ценник за это чудо 27 644,61 р.

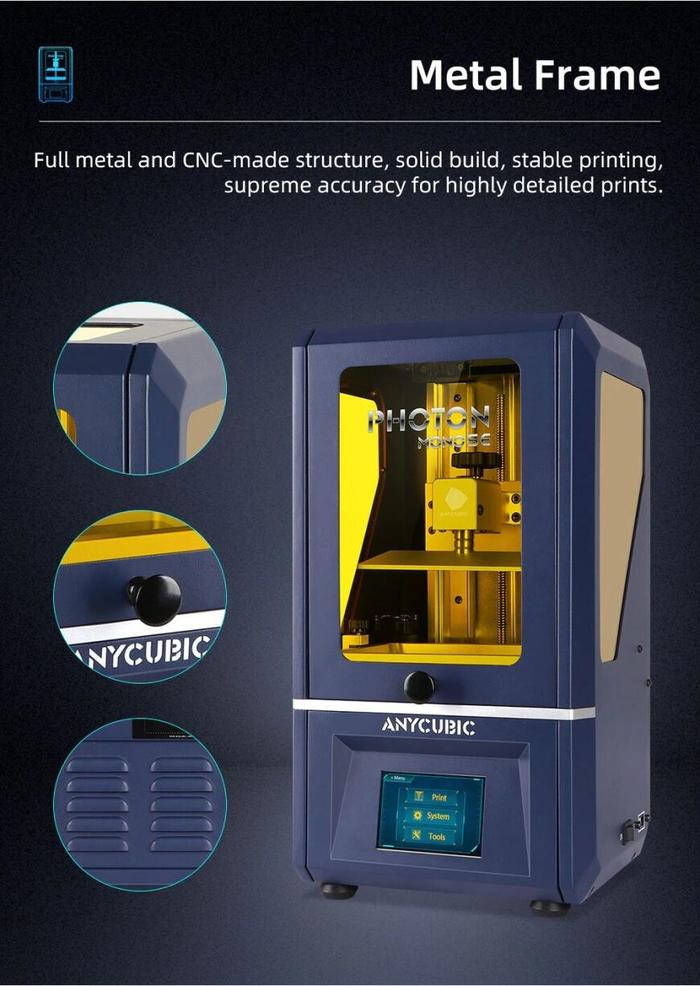

4.Anycubic Photon Mono SE

Многие уже наверное видели новость о выпуске компанией anycubiс линейки sla принтеров, и это один из них

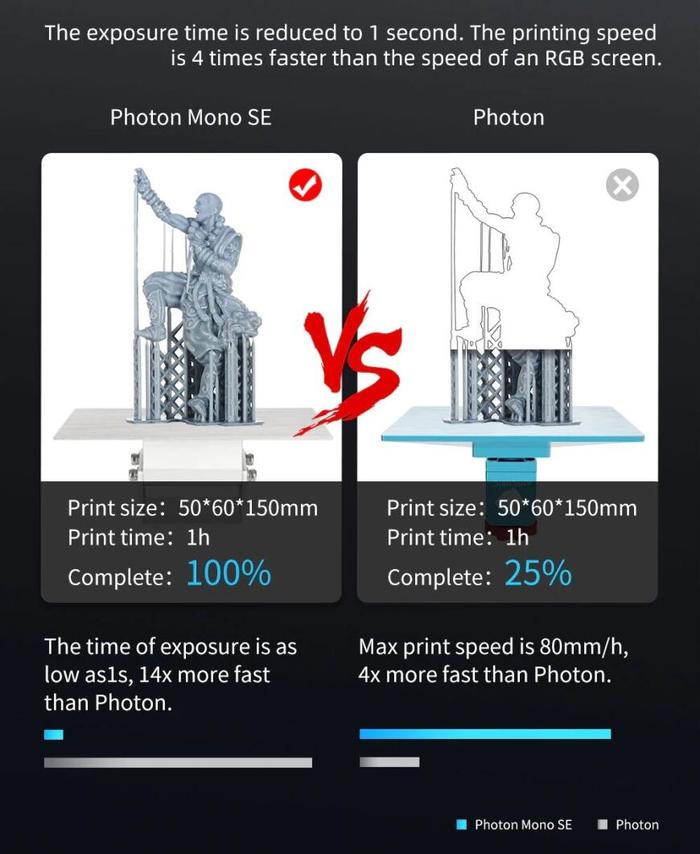

Из изменений по сравнению с photon s и photon здесь имеются : чуть больше область печати 130х78х160 мм, печатная площадка имеет теперь немного другую форму, и чуть более удобную калибровку. Но самое главное отличие- увеличение скорости печати в 4 раза, а это по сути один из немногих минусов, в которых SLA уступает FDM печати.

Являясь обладателем Photon S хочу сказать, что качество сборки, печати и в целом продуктов у Anycubic превосходные (имею ввиду именно Sla принтеров и это обоснование по своему опыту). Так что я присмотрюсь к приобретению модели из новой линейки кубиков.

Цена данной машины 30 185,98 руб.и пока только с доставкой из китая.

Наверное хватит на сегодня. Всем спасибо за внимание)

Всем доброго времени суток.

Начать бы хотелось с переделанной фразы из рекламы :" Пап, а порядок в мастерской существует?

- Нет, сынок, это фантастика"

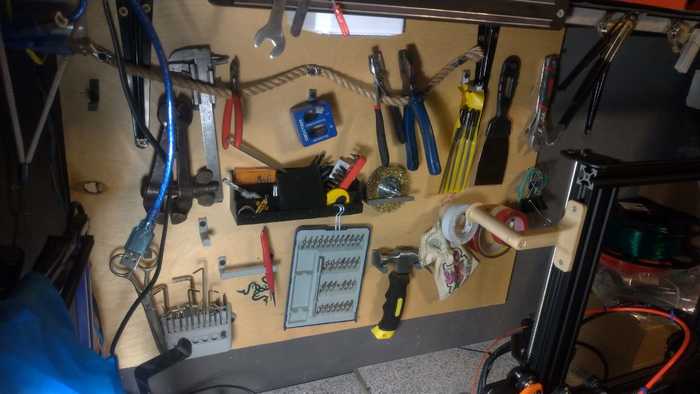

Изначально в мастерской комнате у меня все лежало на полке и на столешнице, но с докупанием все новых необходимых инструментов, все это превращалось в кучу железяк и найти в ней что то становилось все труднее. Была задумка о покупке перфопанели, но так я что то и не собрался. А тут выдался денег и все решилось проще. На балконе лежал кусок фанеры и кусок ДСП. Ну и почему бы и да. В итоге имеем вот такой внешний вид

По большому счету я просто перенес весь бардак на стену и сделал его более легкодоступный.

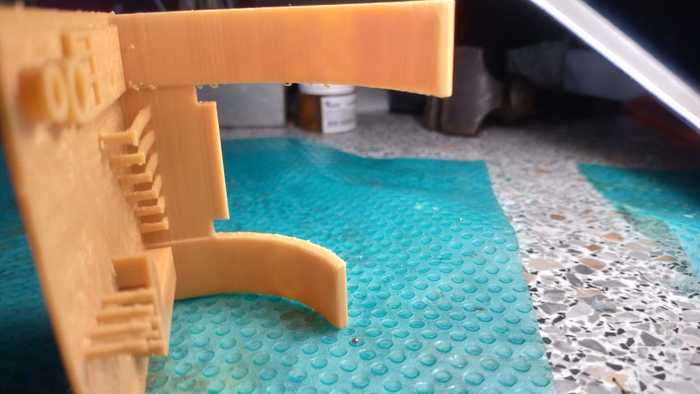

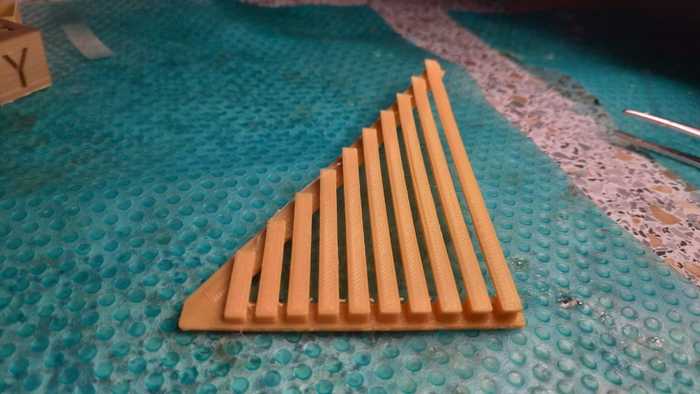

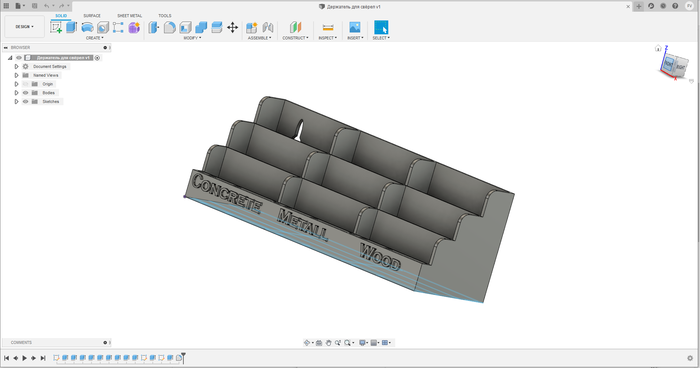

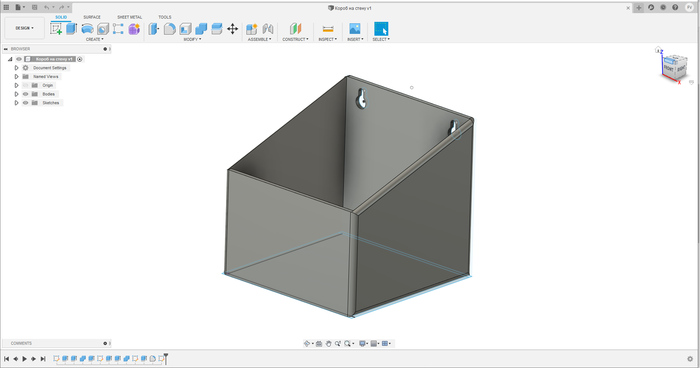

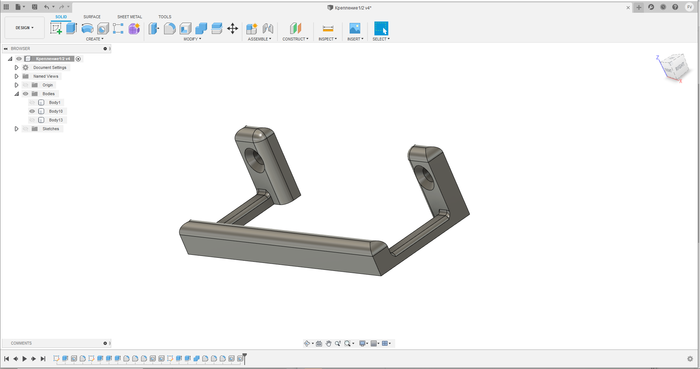

Ну а это все, что было напечатано для данной стены

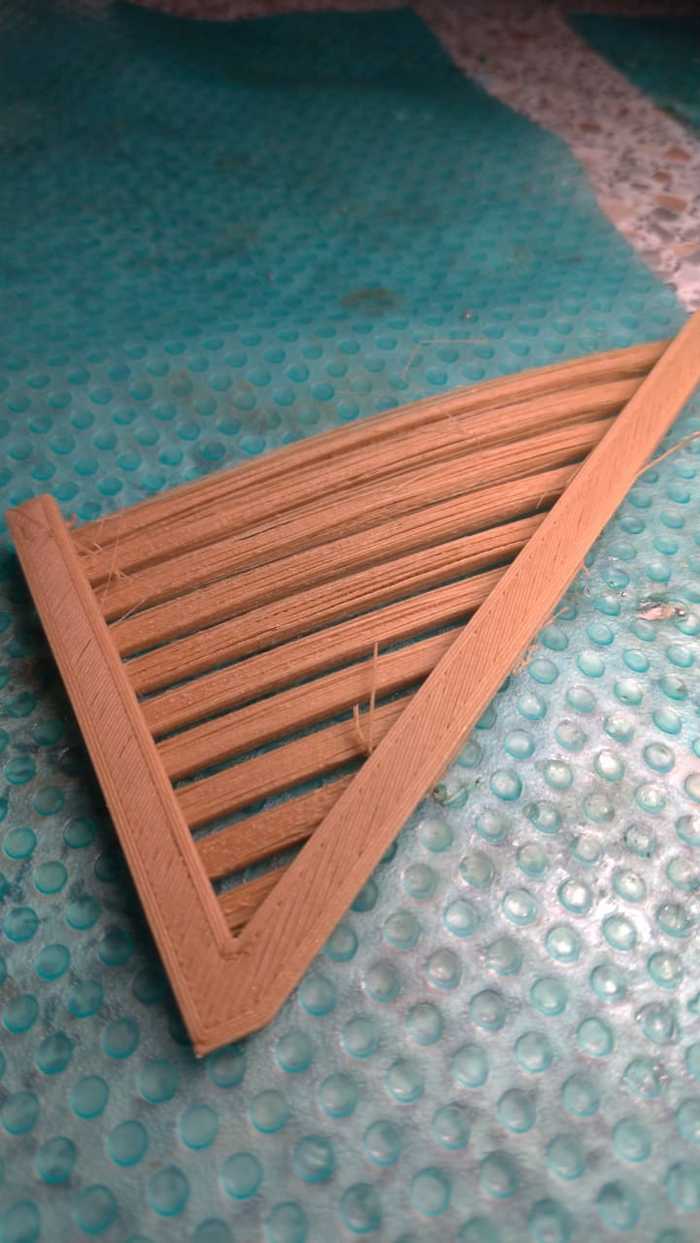

Последние получились не самые удачные, но и им применение нашлось)

На супер пупер красотищу я не претендую. Это просто пример как сделать бюджетно и удобно.

Всем спасибо за внимание)

Всем доброго времени суток.

Была у меня в закромах светодиодная лента 5 метров, блок питания и блок управления RGB. Ну не лежать же ей без дела в самом деле, Надо было что нибудь симпатичное придумать. Так же у меня лежали пластиковые полупрозрачные трубки из под кег, но это уже совсем другая история, откуда они появились.

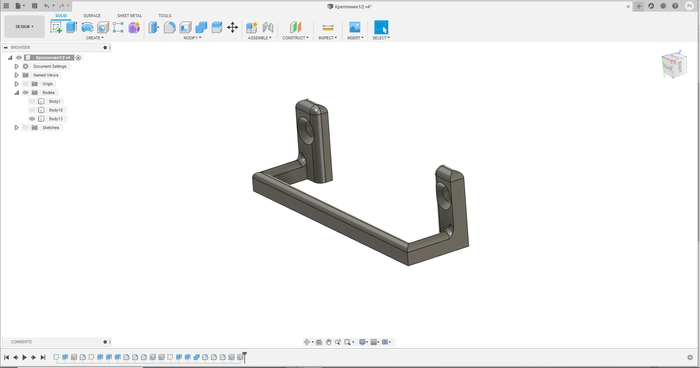

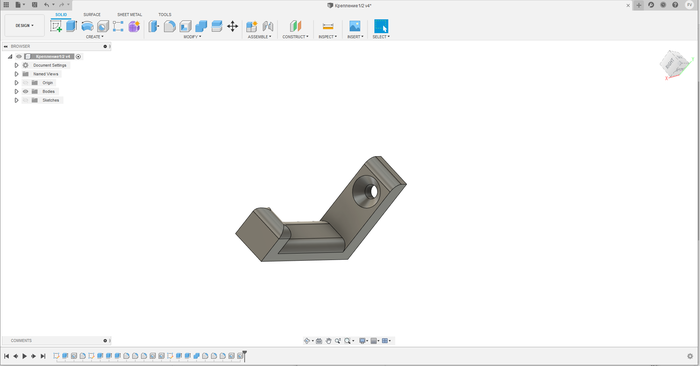

Посидев и поразмыслив пару тройку часиков я начертил что то похожее на это

Прошу прощения, что не из Fusion, так как мой мозг решил, что ему нужен только STL, и сохранять просто не стал.

В одной из них должны были располагаться все кабеля от светодиодки и моим "инжереным" решением было сделать кабель канал. Примерно так

И тут два момента. В первых мысль до меня дошла почти в самом конце чертежа, и второе- ну что то я совсем не тем думал местом. Дальше покажу итог.

Напечатал модели из вуд пластика, кстати очень классный пластик. Брал в ultrarobox (не реклама, но рекомендация магазина). И следующим шагом приступаем к моему ненавистному занятию... пайке...

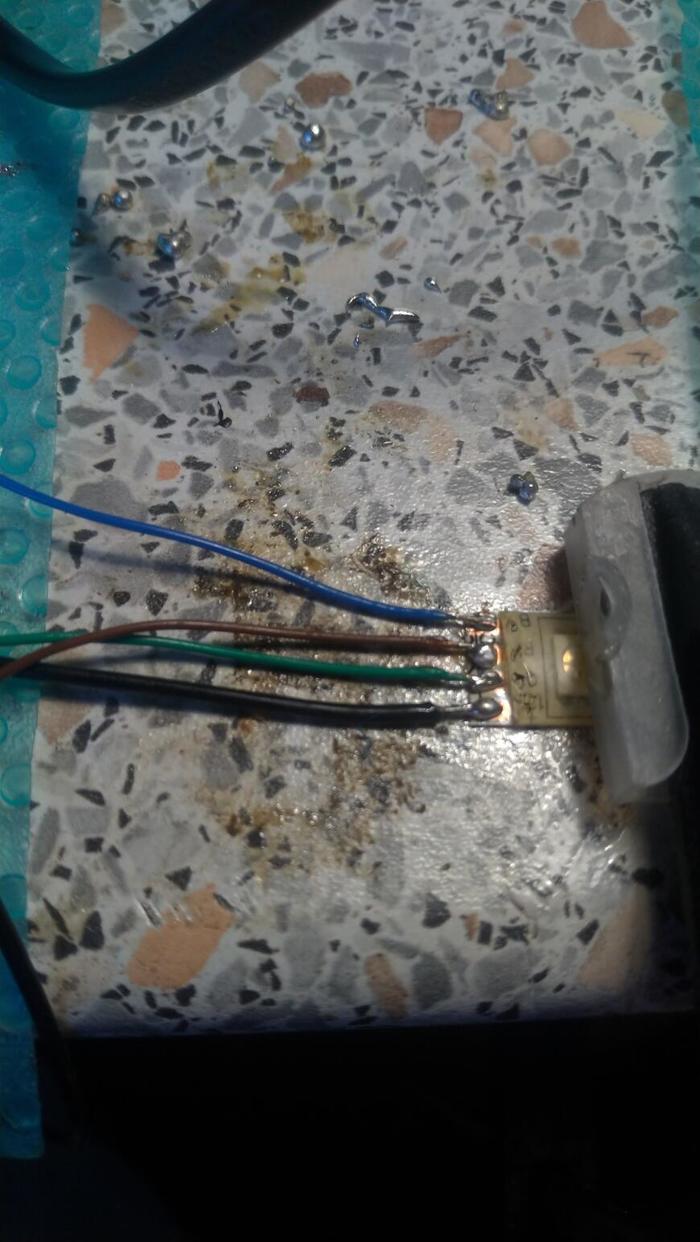

Что бы вы понимали, на сколько я плох в этом, то вот мой лучший экземпляр

И кто сказал, что струбцины для пайки не подходят?) Ну в общем с горем пополам, с перерывом в сутки, я таки закончил паять эти чер***ы провода. Кстати отличный источник проводов мелкого сечения- патчкорд. У меня так было 8 жил, и были подходящие цвета. Провод питания я взял чуток потолще.

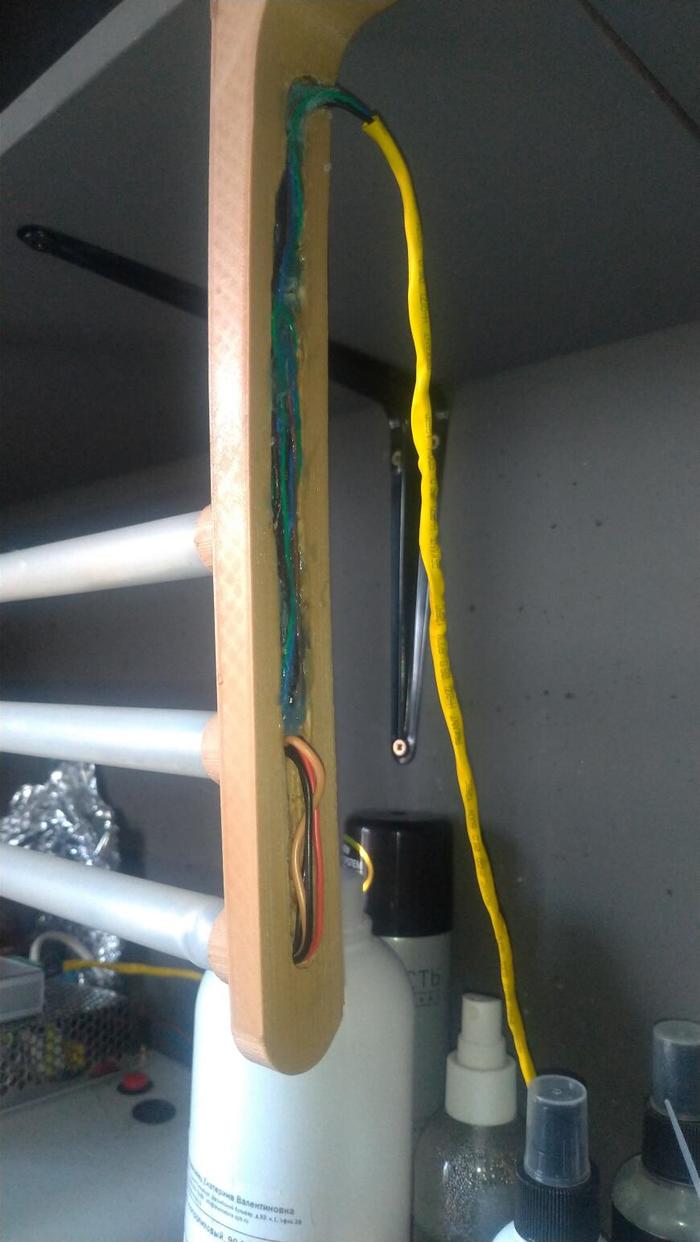

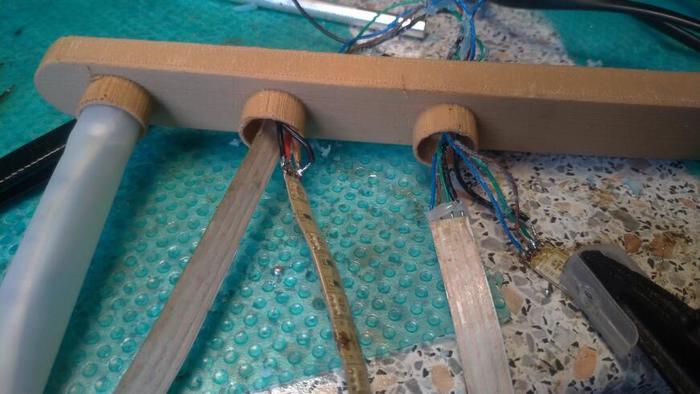

Далее все это надо было просунуть и вставить, так ещё и желательно хоть какой-никакой внешний вид сохранить. И собственно так теперь выглядит проводка

Не думал я, что мне пригодится выжигатель из ашана для таких целей. Я просто выплавил и срезал большую часть корпуса сзади, после чего чуть ли ни ногой все туда запхал и залил обильно термоклеем. Можно было бы подкрасить, но что то уже не особо хотелось. Да и в мастерской комнате провода - не самое страшное, что можно увидеть.

Так ещё когда собрал я это все, где то у меня отпал провод при моей супер пайке (я возьму у кого нибудь уроки, серьезно). И вышло что то такое

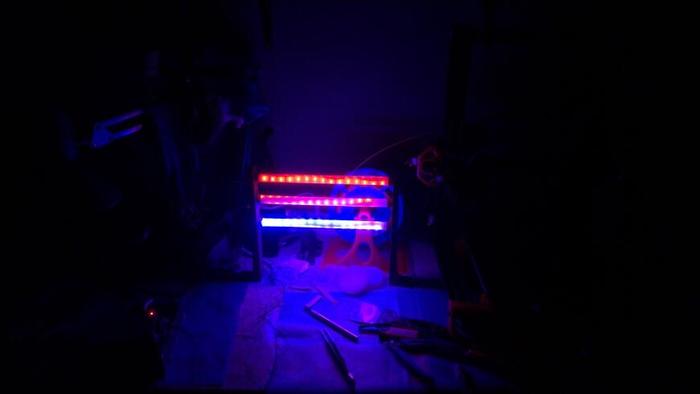

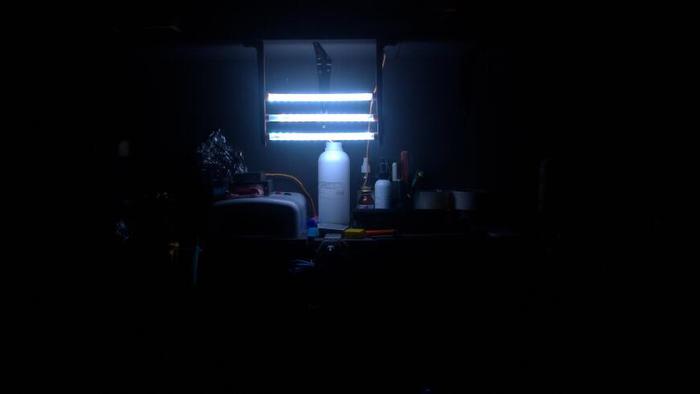

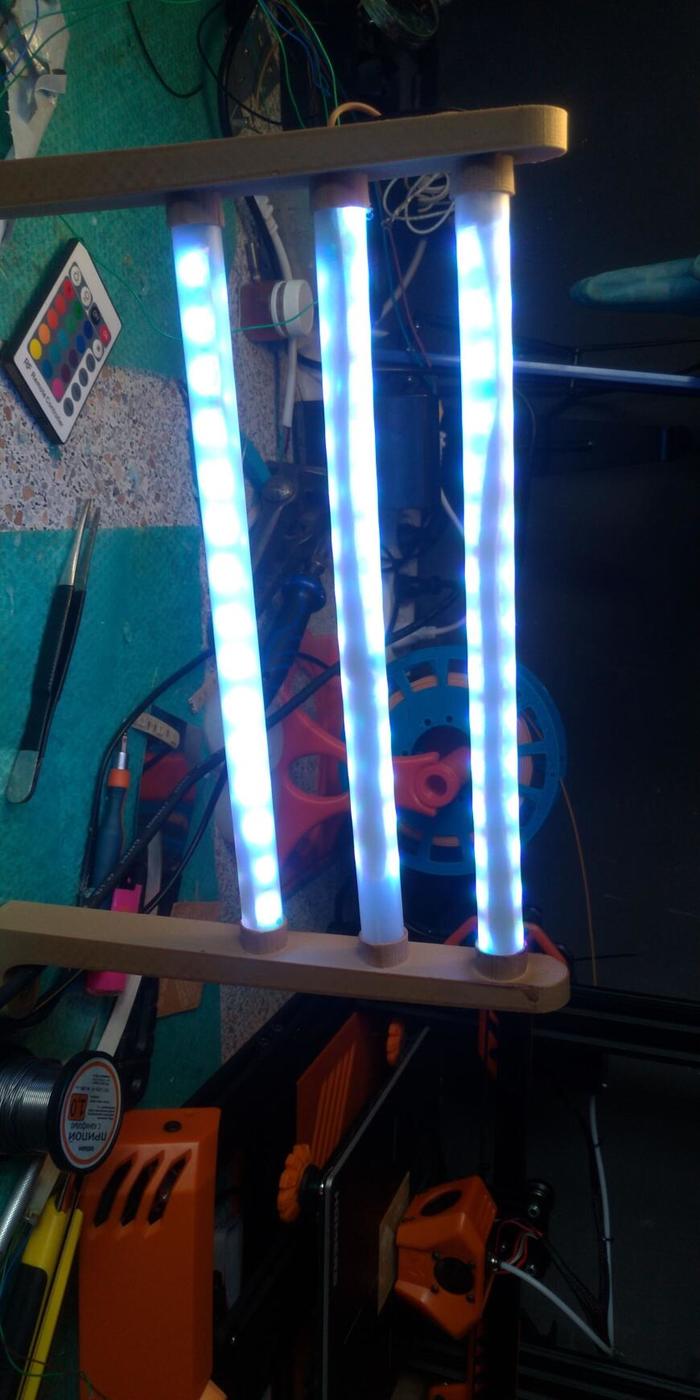

Поматерившись, достав и перепаяв все плохо соединенное, запихиваю обратно и вот оно

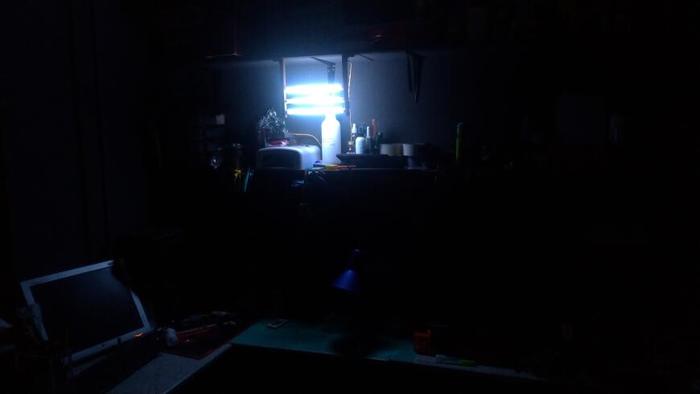

Очень сложно сфоткать на телефон так, что бы было понятно на сколько оно светит, а светит довольно ярко.

В общем результат в целом оказался не совсем уж ужасный. В целях сделать тоже самое, но только с нормальным кабель каналом и просто белой подсветкой. Возможно с диммером, но что бы минимум коробочек и проводов.

Всем спасибо за внимание и удачной всем печати)
